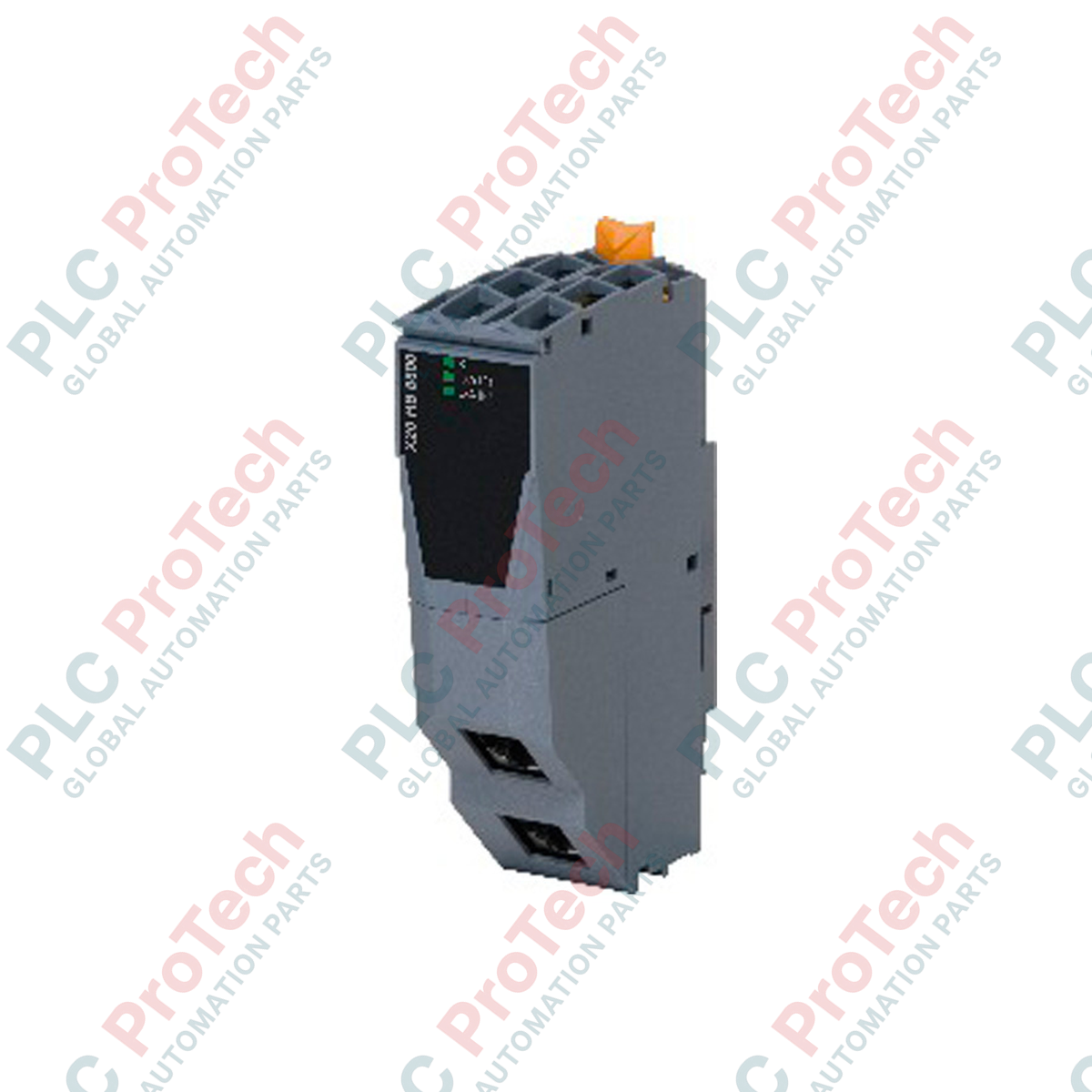

وحدة توسعة موزّع الألياف الضوئية لنظام B&R X20 ‏X20HB1881

الوصف التقني وتطبيقات الشبكة

إن الوحدة  X20HB1881 (X20HB1881) هي وحدة توسعة لموزّع ألياف ضوئية من الفئة الصناعية، مصممة لمنصة النظام المعياري B&R X20. وقد صُممت لتمديد اتصالات Ethernet عالية السرعة عبر مسافات فعلية طويلة، وتتميّز بأدائها في بيئات المعالجة اللامركزية، مثل منشآت معالجة مياه الصرف الصحي، ومراكز التصنيع الممتدة عبر عدة مبانٍ، وعمليات التعدين في الحفر المفتوحة. وتدمج الوحدة واجهة موزّع واحدة 100 BASE-FX مصممة لكابلات الألياف الضوئية متعددة الأنماط، ما يوفر نطاق إرسال تشغيليًا يصل إلى 2 km من دون تدهور الإشارة. ومن خلال تحويل إشارات الناقل الكهربائية إلى إشارات ضوئية، توفر الوحدة عزلًا كهربائيًا كاملًا بين مصدر الطاقة وشبكة Ethernet. ويحمي هذا التصميم البنية التحتية الأساسية للأتمتة من تيارات حلقات التأريض، والارتفاعات المفاجئة في الجهد العالي، والتداخل الكهرومغناطيسي الشديد (EMI).

بنية الشبكة ومنطق الواجهة

تعمل هذه الوحدة بمعدل نقل بيانات حتمي يبلغ 100 Mbit/s، وتتميز بواجهة فعلية مزودة بموصل LC أنثى مزدوج واحد لتحقيق محاذاة مستقرة للألياف الضوئية. وتدعم أجهزة الوحدة إمكانات التبديل أثناء التشغيل بالكامل، ما يسمح لفنيي الصيانة باستبدال المكوّن أثناء تشغيل النظام من دون تعطيل وصلة الاتصال الخاصة بوحدات الإدخال/الإخراج المجاورة. وتضم مصفوفات التشخيص المدمجة مؤشرات LED واضحة تعرض تحديثات فورية حول الحالة العامة للوحدة ووظيفة الناقل النشطة. وصُممت الوحدة للعمل بخصائص حرارية منخفضة، إذ تستهلك قدرة قصوى تبلغ 1.45 W (أما الإصدارات الأقدم من DO فتستهلك ما يصل إلى 1.65 W) من ناقل اللوحة الخلفية للنظام، مما يحافظ على انخفاض تراكم الحرارة الداخلية داخل حامل التجميع.

مواصفات الأداء والشبكة

الأسئلة الشائعة حول التكامل الهندسي

ما المزايا المحددة لاستخدام X20HB1881 بالألياف الضوئية مقارنةً بوحدات RJ45 النحاسية القياسية؟

تقتصر كابلات Ethernet النحاسية القياسية على مسارات بطول 100 m، كما أنها عرضة للضوضاء الكهرومغناطيسية الناتجة عن مشغلات التردد المتغير (VFD) عالية القدرة والآلات الثقيلة. ويستخدم X20HB1881 أليافًا متعددة الأنماط، مما يمدد نطاق الشبكة حتى 2 km مع بقائه محصّنًا بالكامل ضد التداخل الكهرومغناطيسي الصناعي، والتداخل المتبادل، وارتفاعات الجهد الناتجة عن الصواعق.

هل يؤدي تبديل X20HB1881 أثناء التشغيل إلى قطع شبكة الاتصالات الخاصة بالوحدات الأخرى؟

لا. تتيح بنية اللوحة الخلفية X20 استخراج X20HB1881 وإدخاله بينما يظل باقي الحامل مزودًا بالطاقة. ومع ذلك، سيتوقف أي اتصال بيانات نشط عبر الألياف الضوئية يمر مباشرةً عبر هذه الوحدة المحددة إلى أن يتم تثبيت بطاقة الاستبدال وتهيئتها.

هل يمكن إقران هذه الوحدة بكابلات ألياف ضوئية أحادية النمط؟

لا. إن جهاز الإرسال والاستقبال الضوئي داخل X20HB1881 مضبوط حصريًا لخصائص الموجة وأقطار النواة الخاصة بكابلات الألياف الضوئية متعددة الأنماط. وسيؤدي فرض اتصال باستخدام ألياف أحادية النمط إلى توهين ضوئي شديد وفشل الاتصال.

إرشادات التشغيل الميداني والإلكترونيات الضوئية

• حماية الواجهة الضوئية ونظافتها: يمكن لجزيئات الغبار المحمولة جوًا وزيوت الأصابع أن تسد الفتحات الضوئية الصغيرة في موصل LC المزدوج. احرص على إبقاء أغطية الغبار المطاطية الواقية مركبة في جميع الأوقات إلى أن تصبح الكابلات الميدانية جاهزة للإدخال النهائي. نظّف أطراف حلقات الألياف باستخدام أداة تنظيف مخصصة للألياف الضوئية الصناعية قبل الإدخال.

• حدود نصف قطر انحناء الألياف الضوئية: عند توجيه كابلات الألياف الضوئية متعددة الأنماط داخل الحاوية الكهربائية، التزم بدقة بالحد الأدنى لنصف قطر الانحناء المحدد من الشركة المصنعة (عادةً ما لا يقل عن 20 ضعف قطر الكابل تحت الشد). إذ قد تتسبب الانحناءات الحادة في حدوث تشققات دقيقة في النواة الزجاجية، مما يؤدي إلى فقدان مرتفع للإشارة وتساقط متقطع للحزم.

• تثبيت اللوحة الخلفية ومحاذاتها: عند الاستفادة من إمكانية التبديل أثناء التشغيل، أدخل الوحدة بسلاسة في كتلة أطراف القاعدة X20. وتأكد من تعشيق مشابك القفل المدمجة بإحكام مع السكة لمنع الاهتزاز الميكانيكي من تغيير موضع جهاز الإرسال والاستقبال الضوئي بالنسبة إلى اتصال اللوحة الخلفية.
