الشركة المصنعة: B&R
رقم المنتج: X20IF1061-1
Country of origin:الولايات المتحدة
نوع المنتج: وحدة واجهة الاتصال X20
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

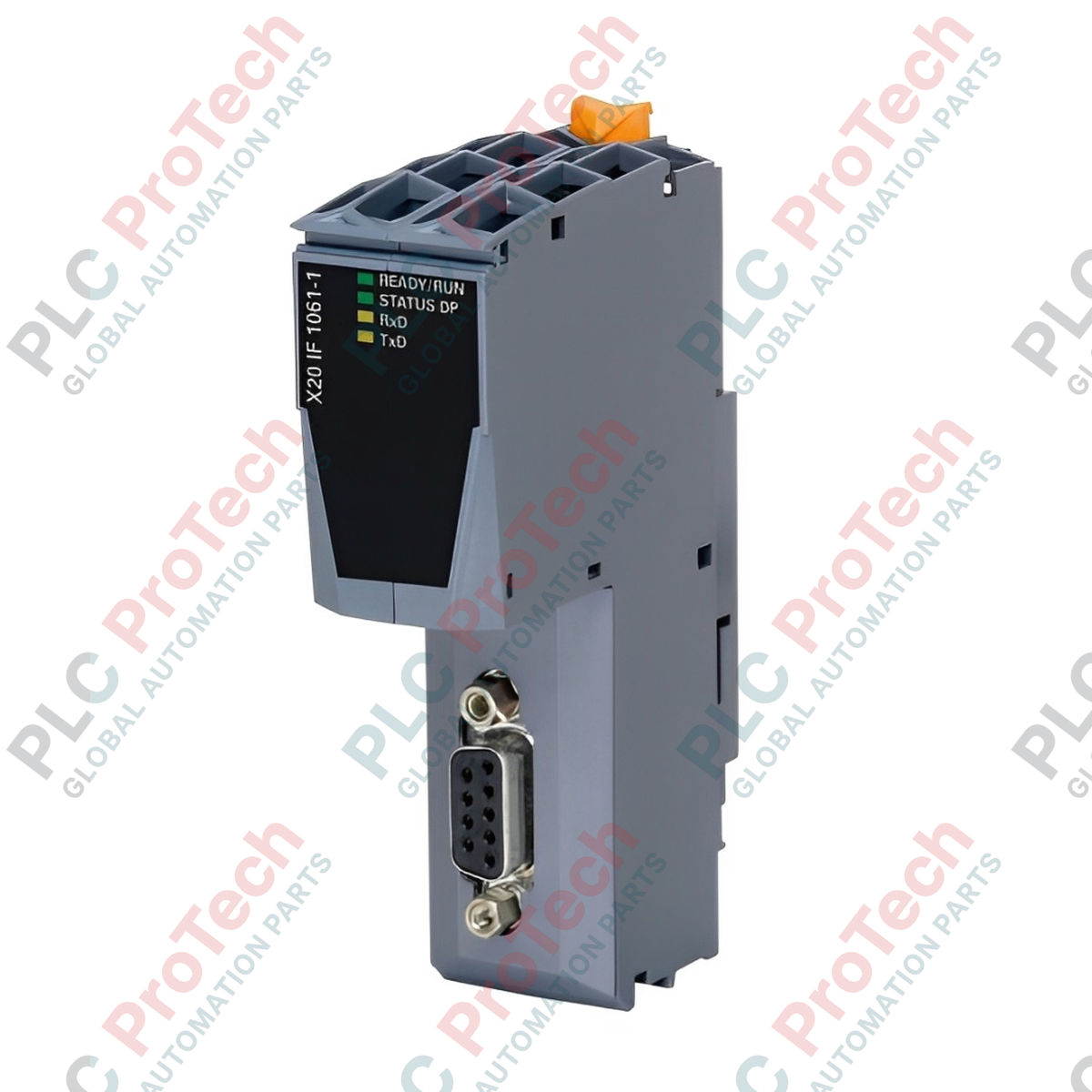

يُعد X20IF1061-1 (X20IF1061-1) وحدة واجهة اتصال صناعية عالية الأداء مصممة للاندماج المباشر في بنية متحكم نظام B&R X20. تم تصميمه لإنشاء اتصال حافل حتمي في إعدادات المعالجة اللامركزية—مثل مرافق معالجة المياه، مصانع المعالجة الكيميائية، وخطوط تصنيع السيارات—تعمل هذه الوحدة كواجهة رئيسية PROFIBUS DP V0/V1 كاملة الوظائف. توفر دعمًا شاملاً لأُطُر تكوين Field Device Tool / Device Type Manager (FDT/DTM)، مما يسمح للمهندسين بمعايرة وتشخيص ومراقبة الأجهزة الذكية المعقدة مباشرة من بيئة التحكم المركزية. تتميز منافذ الاتصال المدمجة بعزل كهربائي قوي، يحمي إلكترونيات لوحة المعالجة المركزية الداخلية الحساسة من تقلبات الجهد على جانب الحقل ويقضي على تيارات الحلقة الأرضية المحلية.
تدمج هذه الوحدة قدرات مراقبة مزدوجة المستوى، توفر رؤية عبر مؤشرات LED مادية وسجلات يمكن الوصول إليها برمجيًا لتتبع الأعطال في الوقت الحقيقي. توفر المؤشرات البصرية المدمجة تحققًا تشخيصيًا فوريًا عبر ثلاث طبقات تشغيلية: حالة صحة الوحدة، سلامة تزامن الشبكة، ودورات نقل البيانات النشطة. صُممت الوحدة لاستهلاك منخفض للطاقة، حيث تسحب بحد أقصى 1.8 W من ناقل النظام الأساسي، مما يقلل من تراكم الحرارة الداخلية داخل تجميع الوحدة. تعمل الوحدة بشكل موثوق في المناخات ذات الرطوبة العالية، مع نطاق تشغيل وتخزين مصنف من 5 إلى 95% بدون تكاثف لضمان تدفق بيانات مستقر وطويل الأمد دون تدهور في الاتصال.
| معامل الواجهة | المواصفة المصممة |
| النموذج | X20IF1061-1 |
| العلامة التجارية | B&R (Bernecker + Rainer) |
| فئة الوحدة | واجهة اتصال نظام X20 |
| دعم البروتوكول | PROFIBUS DP V0 / V1 Master |
| نموذج التكوين | دمج الأجهزة المعتمد على DTM |
| العزل الكهربائي | نعم (من جانب الشبكة إلى ناقل النظام) |
| استهلاك الطاقة | حد أقصى 1.8 W |
| تشخيصات الأجهزة | مؤشرات LED للوحدة، الشبكة، والبيانات |
| تشخيصات البرمجيات | سجلات الحالة الداخلية متاحة عبر PLC |
| حدود رطوبة التشغيل | 5 إلى 95% بدون تكاثف |
| رطوبة التخزين / النقل | 5 إلى 95% بدون تكاثف |
| بلد المنشأ | النمسا |
| الوزن الصافي للجهاز | حوالي 0.12 كجم |
| الوزن الإجمالي للشحن | 2.0 كجم (مغلف بحماية نقل متينة) |
ما الفرق العملي بين وظائف PROFIBUS DP V0 و V1 في هذه الوحدة؟
يتعامل PROFIBUS DP V0 مع تبادل بيانات الإدخال/الإخراج الدوري عالي السرعة للإشارات الرقمية والتناظرية القياسية. تضيف وظيفة DP V1 اتصال معلمات غير دوري، مما يمكّن X20IF1061-1 من تعديل تكوينات الأجهزة، قراءة التشخيصات المتقدمة، والتفاعل مع أجهزة DTM الذكية في الحقل بينما تستمر المعالجة الدورية دون انقطاع.
هل يمكن استخدام هذه الوحدة جنبًا إلى جنب مع وحدات اتصال أخرى في نفس رف X20؟
نعم. يمكن أن تتواجد عدة وحدات واجهة ضمن نفس هيكل متحكم X20، بشرط ألا يتجاوز إجمالي استهلاك الطاقة قدرة وحدة المعالجة المركزية الأساسية أو وحدات تزويد الطاقة المساعدة. يتم توجيه كل وحدة بشكل مستقل داخل B&R Automation Studio.
هل يتضمن X20IF1061-1 مقاوم إنهاء خط PROFIBUS داخلي؟
لا. يجب تنفيذ إنهاء الناقل الفيزيائي عند تجميع موصل شبكة PROFIBUS الخارجي. تأكد من أن مفتاح الإنهاء على موصل DB9 الفرعي مفعّل ("ON") إذا وُضعت هذه الوحدة في نهاية مقطع خط الحقل الفيزيائي.
تأريض وتظليل كابل الشبكة: تعمل خطوط PROFIBUS DP بسرعات نقل تصل إلى 12 ميجابت في الثانية وهي حساسة للغاية للضوضاء الكهرومغناطيسية عالية التردد. يجب استخدام كابلات ملتوية مزدوجة من النوع A المظللة باللون البنفسجي القياسي. قم بنزع العزل الخارجي بعناية وقم بتأريض الدرع النحاسي المضفر بالكامل إلى واجهة سكة DIN المعدنية باستخدام مشابك تأريض منخفضة المقاومة.
بروتوكول تخصيص عناوين المحطات: قبل تهيئة ماستر شبكة PROFIBUS عبر Automation Studio، قم بإعداد خريطة نظيفة لجميع عناوين العقد التابعة المتصلة. تأكد من عدم مشاركة أي عقدة تابعة عنوانًا مع ماستر X20IF1061-1، وحد من مدى العقد للحفاظ على أوقات دورات حتمية عبر الشبكة.
مواءمة إدارة أجهزة DTM: عند دمج أجهزة من مصنعين مساعدين (مثل الصمامات، مقاييس التدفق، أو المحركات)، استورد ملفات GSD و DTM الخاصة بالجهاز إلى دليل التكوين الخاص بك. يضمن ذلك أن قنوات المعلمات غير الدورية الموسعة التي يوفرها بروتوكول DP V1 يتم تعيينها بدقة إلى المتغيرات الداخلية للتحكم.
