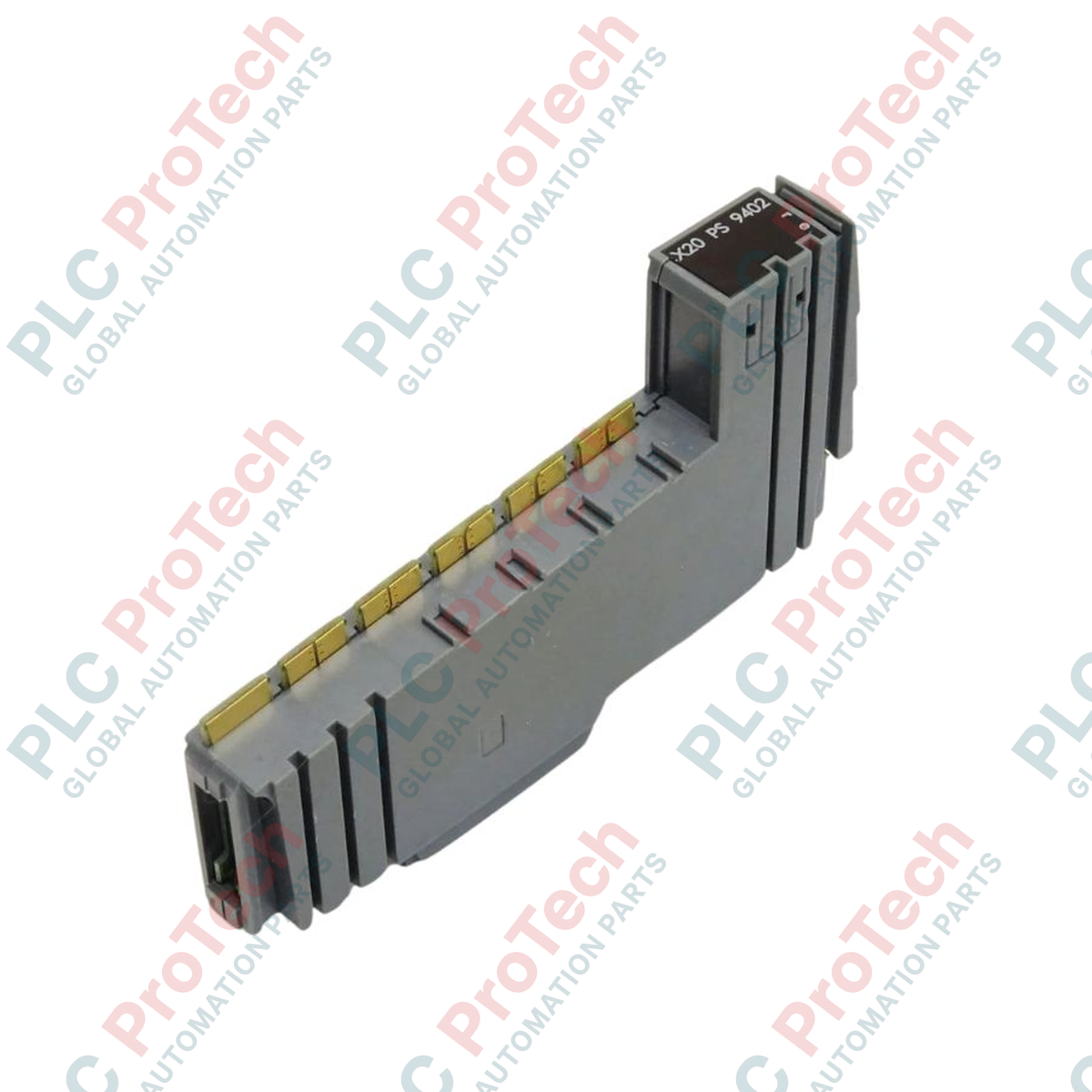

وحدة مزود الطاقة B&R X20PS9402 سلسلة X20

نظرة عامة على المنتج

يُعد X20PS9402 (X20PS9402) وحدة إمداد طاقة مخصصة بجهد 24 فولت تيار مستمر مصممة لهندسة نظام B&R X20. توفر هذه الوحدة توزيع طاقة مستقر لوحدة تحكم الناقل، وشبكة X2X Link، ومكدس شرائح الإدخال/الإخراج المتصل. تم تصميمها لبيئات صناعية عالية الموثوقية مثل وحدات تحكم خطوط التجميع، وأنظمة تتبع الناقلات، وجزر الإدخال/الإخراج الموزعة، حيث تضمن جهد تشغيل ثابت حتى عند تقلبات مصدر الطاقة الرئيسي. من خلال دمج إدارة الطاقة للوحة الإدخال/الإخراج وناقل الاتصال، يقلل X20PS9402 من تعقيد الخزانة ويضمن سلامة الإشارة باستمرار للعمليات الآلية عالية السرعة.

التكوين الفني

تم بناء هذه الوحدة لتحقيق الكفاءة والحماية القوية، حيث تعمل كعمود فقري للطاقة لمحطات الإدخال/الإخراج المحلية من نوع X20.

• توزيع الطاقة المتكامل: يدير متطلبات الطاقة لوحدة تحكم الناقل، وX2X Link، والإلكترونيات الداخلية للإدخال/الإخراج ضمن وحدة مدمجة واحدة.

• ميزات الحماية: مزودة بصمام مدمج غير قابل للاستبدال وحماية من القطبية العكسية، مما يحمي الوحدة من أخطاء التركيب الشائعة والعيوب العابرة في الطاقة.

• الأداء: يحافظ على خرج مستقر ضمن نطاق جهد دخل 24 فولت تيار مستمر -15% / +20%، مما يوفر عزلًا فعالًا ضد انخفاضات أو ارتفاعات الجهد المحلية في شبكة الطاقة بالمصنع.

• التوافق التشخيصي: مصممة للتكامل السلس مع تشخيصات نظام X20، مما يسمح لوحدة التحكم الرئيسية بمراقبة حالة الإمداد ومنع إيقاف النظام بالكامل بسبب فشل الطاقة المحلي.

المواصفات الفنية

الأسئلة الشائعة حول الأجهزة الصناعية

هل يحتاج الصمام المدمج إلى استبدال بعد حدوث عطل؟

لا. صمام الحماية المدمج في X20PS9402 مصمم للتعافي التلقائي أو الحماية المحلية ولا يمكن استبداله. إذا تعطل الصمام بشكل دائم، فهذا يعني أن الوحدة تعرضت لخلل داخلي كبير أو تيار زائد مستمر، مما يستلزم استبدال الوحدة بالكامل لاستعادة سلامة النظام.

كيف يتم تنفيذ حماية القطبية العكسية؟

تحتوي الوحدة على دوائر داخلية تمنع تدفق التيار إذا تم توصيل خطوط الدخل 24 فولت تيار مستمر بشكل عكسي. هذا يحمي المكونات الداخلية الحساسة وإلكترونيات اللوحة الخلفية من التلف الفوري أثناء مرحلة التشغيل الأولية.

هل يمكنني تشغيل وحدات الإخراج ذات التيار العالي مباشرة من هذا المصدر؟

بينما يتولى X20PS9402 تغذية الإدخال/الإخراج الداخلي وناقل الاتصال، تحقق من أن الحمل الكلي لديك — بما في ذلك وحدات الإخراج ذات التيار العالي — لا يتجاوز ميزانية الطاقة لتكوين عقدة X20 الخاصة بك بالكامل. استعن دائمًا بحاسبة إمداد الطاقة من B&R لتجميع الرف الخاص بك لضمان توازن الحمل.

إرشادات التشغيل الميداني والسلامة

ثبات جهد الدخل

تدعم الوحدة نطاق دخل من 20.4 فولت تيار مستمر إلى 28.8 فولت تيار مستمر. تأكد من استقرار سكة إمداد الطاقة الخاصة بك وعدم مشاركتها مع أحمال ذات حث عالي مثل القواطع الكبيرة أو مشغلات المحركات، التي قد تسبب ارتفاعات جهد تقترب من الحد الأعلى لتصنيف الوحدة.

التركيب وتركيب اللوحة الخلفية

قم دائمًا بتركيب الوحدة على سكة DIN مؤرضة لضمان عمل الحماية الداخلية بشكل صحيح. عند تثبيت الوحدة على قاعدة الناقل، تأكد من تطبيق ضغط ثابت ومتساوٍ. إذا كانت الوحدة مرتخية، قد تظهر مقاومة عالية في نقاط التلامس الكهربائية، مما يؤدي إلى انخفاضات جهد متقطعة أو إعادة تشغيل غير متوقعة للنظام.

إنهاء الكابلات

استخدم أكمام توصيل مناسبة لجميع أسلاك دخل 24 فولت تيار مستمر. نظرًا لسحب التيار البالغ 0.7 أمبير، فإن مقاييس الأسلاك القياسية (مثل 0.75 مم² أو 1.0 مم²) عادةً ما تكون كافية، بشرط أن تكون مصنفة للبيئة المحيطة. تأكد من شد براغي الأطراف وفقًا لمواصفات المصنع لمنع تسخين نقاط التلامس مع مرور الوقت.
