BECKHOFF EJ1819 وحدة EtherCAT إضافية ذات 16 قناة للإدخال الرقمي

نظرة عامة على المنتج

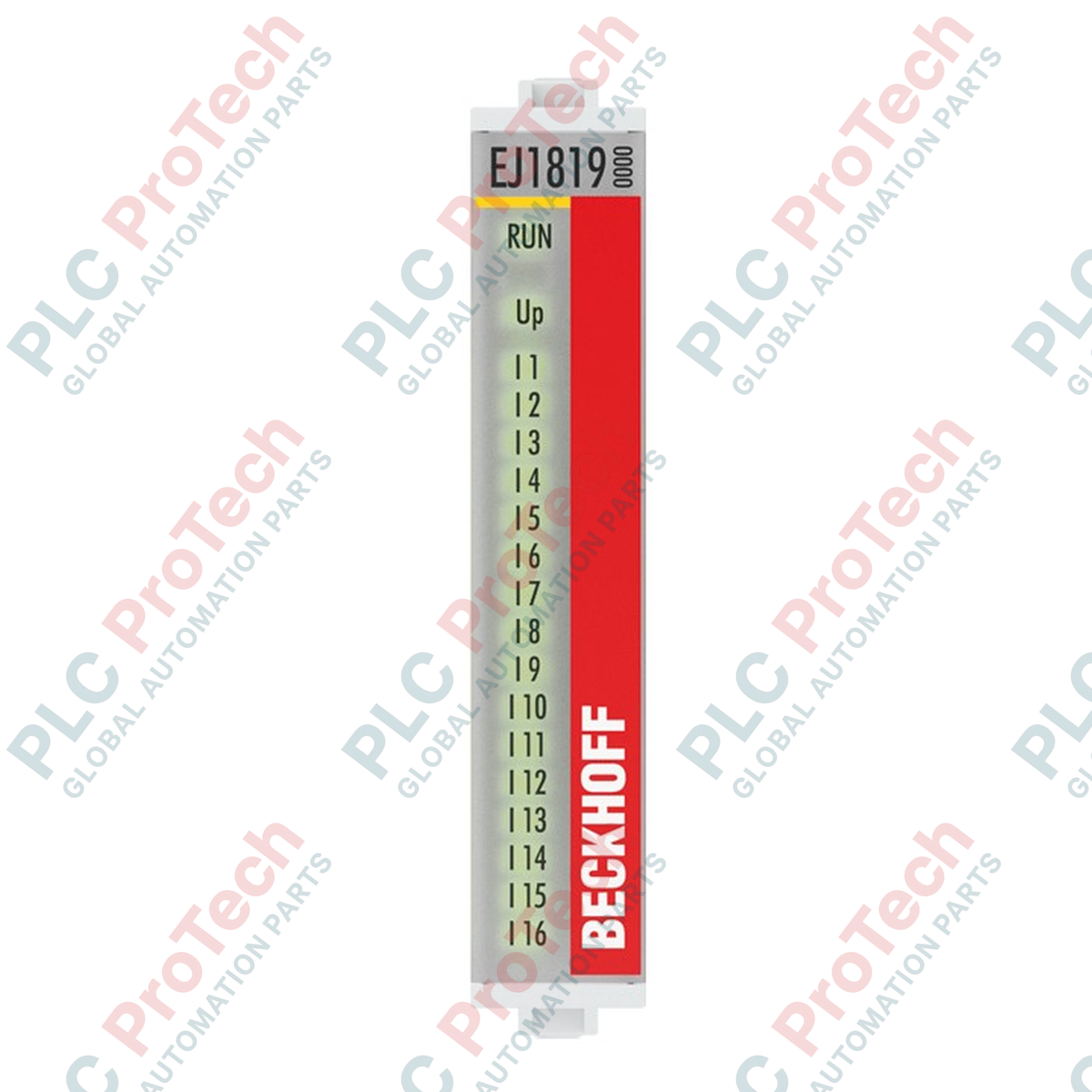

إن EJ1819 (EJ1819) هو وحدة EtherCAT إضافية عالية الكثافة، مصممة لبيئات التصنيع واسعة النطاق حيث يُعد توفير المساحة وسرعة التجميع أمرين بالغي الأهمية. تتميز هذه الوحدة بوجود 16 مدخلاً رقمياً ضمن هيكل مدمج، وقد صُممت خصيصاً لنظام لوحة توزيع الإشارات من سلسلة EJ، الذي يستبدل التوصيلات التقليدية من نقطة إلى نقطة بمستوى توصيل قياسي قائم على لوحة دوائر مطبوعة. وفي تطبيقات التغليف عالية السرعة، وتجميع الإلكترونيات، وخلايا الروبوتات المعقدة، تقلل EJ1819 بدرجة كبيرة من مخاطر أخطاء التوصيل، كما تقلل المساحة التي تشغلها الخزانة. ويضمن مرشح الإدخال فائق السرعة، بزمن قدره 10 ميكروثوانٍ، التقاطاً دقيقاً للإشارات في العمليات الحساسة للوقت، مما يجعلها عنصراً أساسياً للتحكم عالي الأداء في الآلات وتقليل زمن تكامل النظام.

التهيئة التقنية

تعمل EJ1819 كواجهة إدخال رقمية قياسية بجهد 24 VDC، ومتوافقة مع مواصفات EN 61131-2، النوعين 1/3. وقد حُسّنت بنيتها لتوفير كثافة عالية من نقاط الإدخال/الإخراج، باستخدام تصميم إضافي يتصل مباشرةً بلوحة توزيع إشارات مخصصة للتطبيق عبر موصل قياسي. توفر الوحدة 16 قناة بيانات، يسحب كل منها تيار إدخال نموذجي قدره 3 mA. وتُحافظ على سلامة الإشارة من خلال عزل كهربائي بجهد 500 V بين ناقل E-bus وجهد المجال. وعلى الرغم من العدد الكبير للقنوات، تحافظ الوحدة على استهلاك منخفض للطاقة، إذ يبلغ استهلاكها النموذجي من تيار E-bus مقدار 80 mA. ويُعوَّض غياب الساعات الموزعة (DC) بالمعالجة الداخلية عالية السرعة للوحدة وزمن الكمون المنخفض للغاية للمرشح، ما يجعلها مناسبة للتغذية الراجعة السريعة جداً من المستشعرات.

المواصفات التقنية

الأسئلة الشائعة التقنية

كيف تختلف EJ1819 عن الطرفية EL1819؟

توفر EJ1819 الوظيفة نفسها الخاصة بالإدخال الرقمي ذي 16 قناة مثل EL1819، لكنها تستخدم هيكلاً إضافياً مصمماً للوحات توزيع الإشارات. وبينما تستخدم سلسلة EL أطرافاً زنبركية للأسلاك الفردية، تستخدم سلسلة EJ موصلاً متعدد السنون في الجهة الخلفية للتركيب على لوحة الدوائر المطبوعة ذات التوصيل البيني الجماعي.

ما فوائد مرشح الإدخال ذي 10 ميكروثوانٍ؟

يُعد مرشح 10 ميكروثوانٍ أسرع بكثير من المرشحات الصناعية القياسية (التي تبلغ غالباً 3 ms). ويسمح ذلك لوحدة التحكم باكتشاف النبضات القصيرة جداً أو الانتقالات عالية التردد الصادرة من المستشعرات، وهو أمر ضروري للعد عالي السرعة أو مهام تحديد الموضع بدقة في التجميع الآلي.

هل يمكن استخدام EJ1819 في البيئات شديدة الاهتزاز؟

نعم، تتوافق EJ1819 مع المعيارين EN 60068-2-6 وEN 60068-2-27. وعند تثبيتها بشكل صحيح على لوحة توزيع الإشارات وتأمينها، يوفر التصميم الإضافي ثباتاً ميكانيكياً أعلى مقارنةً بأطراف قضبان DIN التقليدية في الآلات شديدة الاهتزاز.

هل يمكن دمج وحدات EJ ذات مستويات جهد مختلفة على اللوحة نفسها؟

يعتمد ذلك بالكامل على تصميم لوحة توزيع الإشارات الخاصة بك. تتطلب EJ1819 جهداً ميدانياً قدره 24 VDC. تأكد من أن تخطيط لوحة الدوائر المطبوعة يفصل مستويات الطاقة بشكل صحيح عند استخدام وحدات ذات متطلبات جهد مختلفة.

دليل الهندسة والتركيب

• نمط توصيل لوحة الدوائر المطبوعة والمحاذاة: عند تصميم لوحة توزيع الإشارات، احرص على الالتزام الصارم ببصمة موصلات سلسلة EJ من Beckhoff. قد تؤدي المحاذاة غير الصحيحة أثناء مرحلة "التوصيل" إلى انحناء السنون. استخدم دائماً سنون الترميز الميكانيكي لضمان توجيه الوحدة بشكل صحيح قبل تطبيق الضغط إلى الأسفل.

• تبديد الحرارة في التجمعات عالية الكثافة: على الرغم من أن وحدة EJ1819 المفردة تستهلك 80 mA فقط، فإن اللوحة المزودة بعشرات الوحدات قد تولد حرارة موضعية كبيرة. حافظ على خلوص أدنى وفقاً لما هو محدد في الوثائق، وتأكد من أن موضع التركيب يسمح بالحمل الحراري الطبيعي أو القسري للحفاظ على درجة الحرارة المحيطة دون 60 درجة مئوية.

• تأريض جهد المجال: لتحقيق العزل الكهربائي المقنن بجهد 500 V والحصانة ضد التداخل الكهرومغناطيسي (EN 61000-6-2)، تأكد من فصل تأريض جهد المجال (0V) على لوحة التوزيع بشكل واضح عن أرضي منطق ناقل E-bus. استخدم مسارات عريضة أو مستويات طاقة على لوحة الدوائر المطبوعة لتقليل الممانعة والضوضاء لقنوات الإشارة البالغ عددها 16.
