كمبيوتر مدمج إنتل أتوم بيكهوف CX5230-N031-0001

نظرة عامة على بنية النظام

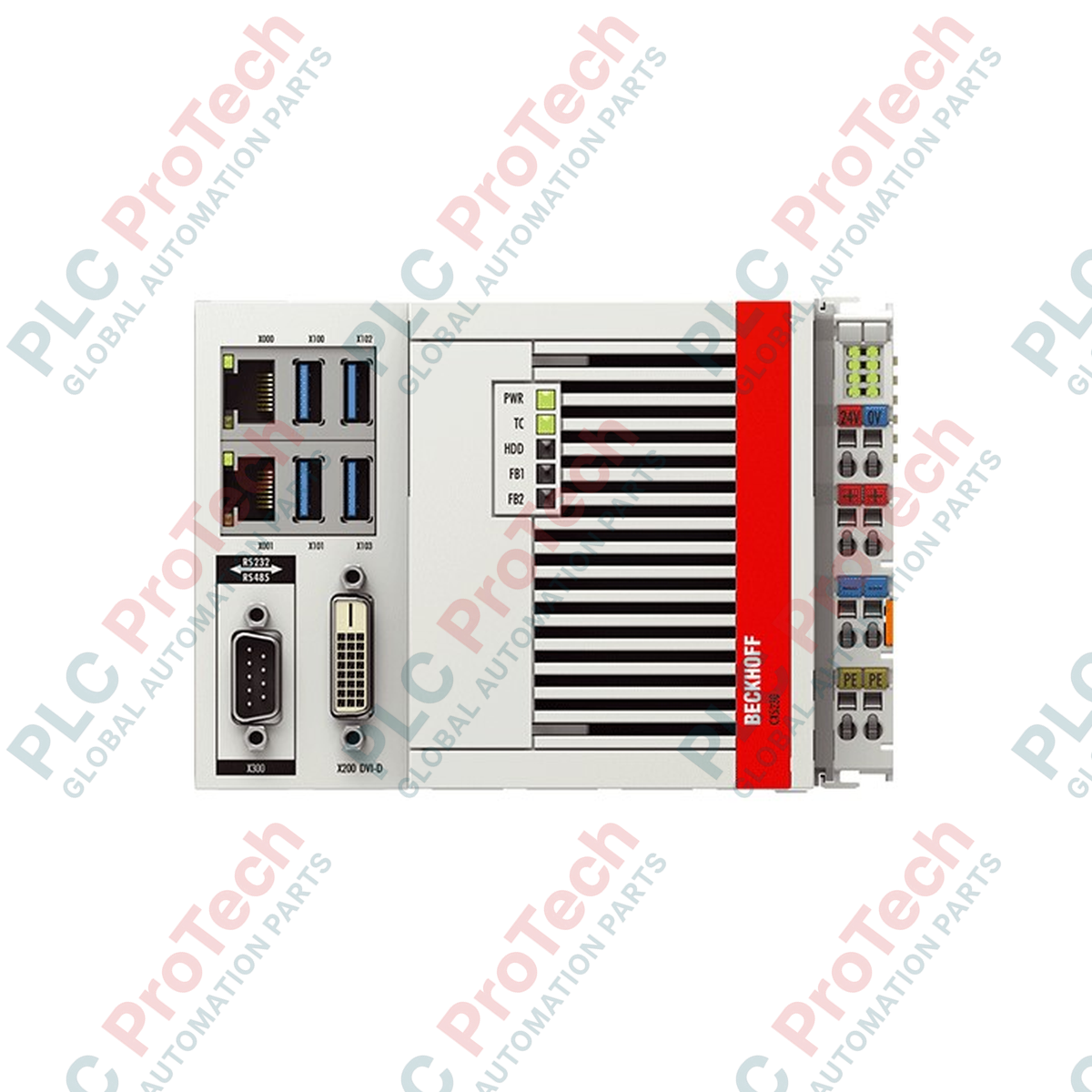

يُعد Beckhoff CX5230-N031-0001 (CX5230-N031-0001) حاسوبًا صناعيًا مدمجًا عالي الأداء قابل للتثبيت على سكة DIN، مزودًا بمعالج إنتل أتوم متعدد النوى. صُمم كوحدة تحكم مركزية لأتمتة الآلات المعقدة، خلايا المعالجة، وعقد جمع البيانات عالية السرعة، حيث ينفذ هذا المتحكم مهامًا حتمية في الوقت الحقيقي عبر بيئة تشغيل TwinCAT. من خلال الجمع بين معمارية المعالجة x86 منخفضة الطاقة وواجهات النظام المدمجة المخصصة، يوفر المتحكم اتصالًا موثوقًا وعالي النطاق الترددي إلى جانب قدرة معالجة فعالة لمهام الأتمتة الصناعية.

هندسة واجهة السيريال وتكوين الأجهزة

تتضمن هذه النسخة المتخصصة واجهة نظام سيريال مدمجة مُعدة مصنعياً للاتصالات التفاضلية RS485، تمر عبر مقبس أنثى D-sub ذو 9 دبابيس متين. تم تكوين الطبقة الكهربائية الأساسية كنقطة نهاية للشبكة مع تفعيل وضع الصدى، مما يسمح للسجلات البرمجية الداخلية بقراءة بيانات الحزم المرسلة للتحقق الفوري. لمنع انعكاسات الإشارة عالية التردد وتلف حزم البيانات على خطوط الحافلة الميدانية الطويلة، يحتوي الموديل على مقاوم إنهاء خط مدمج بقيمة 120 أوم مفعل بشكل افتراضي.

مصفوفة الأداء الفني

التشخيص الصناعي والأسئلة المتكررة

كيف تقوم بتكوين إعدادات منفذ السيريال داخل بيئة تطوير TwinCAT؟

لا يتطلب التكوين تحديثات يدوية للبرمجيات الثابتة. افتح أداة مدير نظام TwinCAT، وافحص أجهزة الإدخال/الإخراج المحلية، وحدد منفذ COM الداخلي المخصص لواجهة RS485. استخدم كتل مكتبة الاتصال التسلسلي (مثل Tc2_SerialCom) لضبط معدل البود المناسب، وبتات التماثل، وقيم البداية/النهاية، وبتات البيانات لتتوافق مع الأجهزة الميدانية المتصلة مثل مقاييس التدفق، أنظمة الوزن، أو محركات السرعة المتغيرة.

ما هي وظيفة تشغيل ميزة "مع الصدى" على منفذ RS485؟

تسمح ميزة الصدى للدائرة الداخلية للمستقبل بالبقاء نشطة أثناء دورة إرسال البيانات. عندما يكتب المعالج أمرًا على خطوط RS485 التفاضلية، تعود نفس البيانات إلى سجل الاستقبال الخاص به. تتيح هذه الآلية للتطبيق التأكد فورًا من أن برنامج تشغيل السيريال أرسل البيانات بنجاح وأنه لم يحدث تصادم فعلي على خط البيانات أثناء التهيئة.

هل يمكن تحويل هذا الحاسوب المدمج إلى عقدة شبكة متعددة النقاط بدلاً من نقطة نهاية؟

نظرًا لأن هذا الإصدار المحدد (-0001) مصنع بمقاومات إنهاء داخلية مفعلة بشكل دائم، يجب أن يكون موقعه فعليًا إما في بداية أو نهاية شبكة RS485 المتسلسلة. وضع هذه الوحدة في منتصف شبكة متعددة النقاط سيؤدي إلى تحميل غير صحيح للخط، وتغيير مقاومة الحافلة، وتدهور مستويات جهد الإشارة عبر العقد المجاورة.

إرشادات التشغيل الميداني والتوصيل

• سلامة توصيل مقبس D-Sub: عند توصيل الخطوط بمقبس D-sub الأنثى ذو 9 دبابيس، استخدم كابلات اتصال صناعية ملتوية ومظللة عالية الجودة. تأكد من تثبيت درع الكابل المعدني الخارجي مباشرة على غلاف موصل D-sub المعدني. شد براغي التثبيت الجانبية بإحكام على إطار الهيكل للحفاظ على اتصال منخفض المقاومة مع لوحة التأريض، مما يساعد على حماية بيانات السيريال من التداخل الكهرومغناطيسي الخارجي.

• عزل الطاقة وسلامة التأريض: قم بتوصيل خطوط طاقة النظام الأساسية 24 فولت تيار مستمر إلى المتحكم عبر كتل التوصيل المخصصة. تأكد من أن سكة التأريض الرئيسية لخزانة التحكم الصناعية متصلة بأشرطة نحاسية ثقيلة مباشرة بقضيب التأريض المصنع. يمنع هذا الترتيب حدوث اختلافات جهد أرضي محلية تؤثر على جهد الوضع المشترك التفاضلي على خطوط بيانات RS485، مما يحمي دوائر الإرسال والاستقبال الداخلية من التلف.

• إدارة الحرارة للهيكل: يحمل هذا الحاسوب المدمج تصنيف حماية IP20 ويستخدم تبريدًا بالتيار الحراري السلبي. قم بتركيب الهيكل عموديًا على سكة DIN داخل خزانة جيدة التهوية. حافظ على مساحة خلوص مفتوحة لا تقل عن 30 مم فوق وتحت زعانف التبريد للسماح بتدفق هواء غير مقيد. قم بإزالة الغبار أو الجسيمات غير الموصلة من فتحات التهوية بشكل دوري لضمان تشغيل موثوق عبر نطاق درجات الحرارة الواسع.
