BECKHOFF

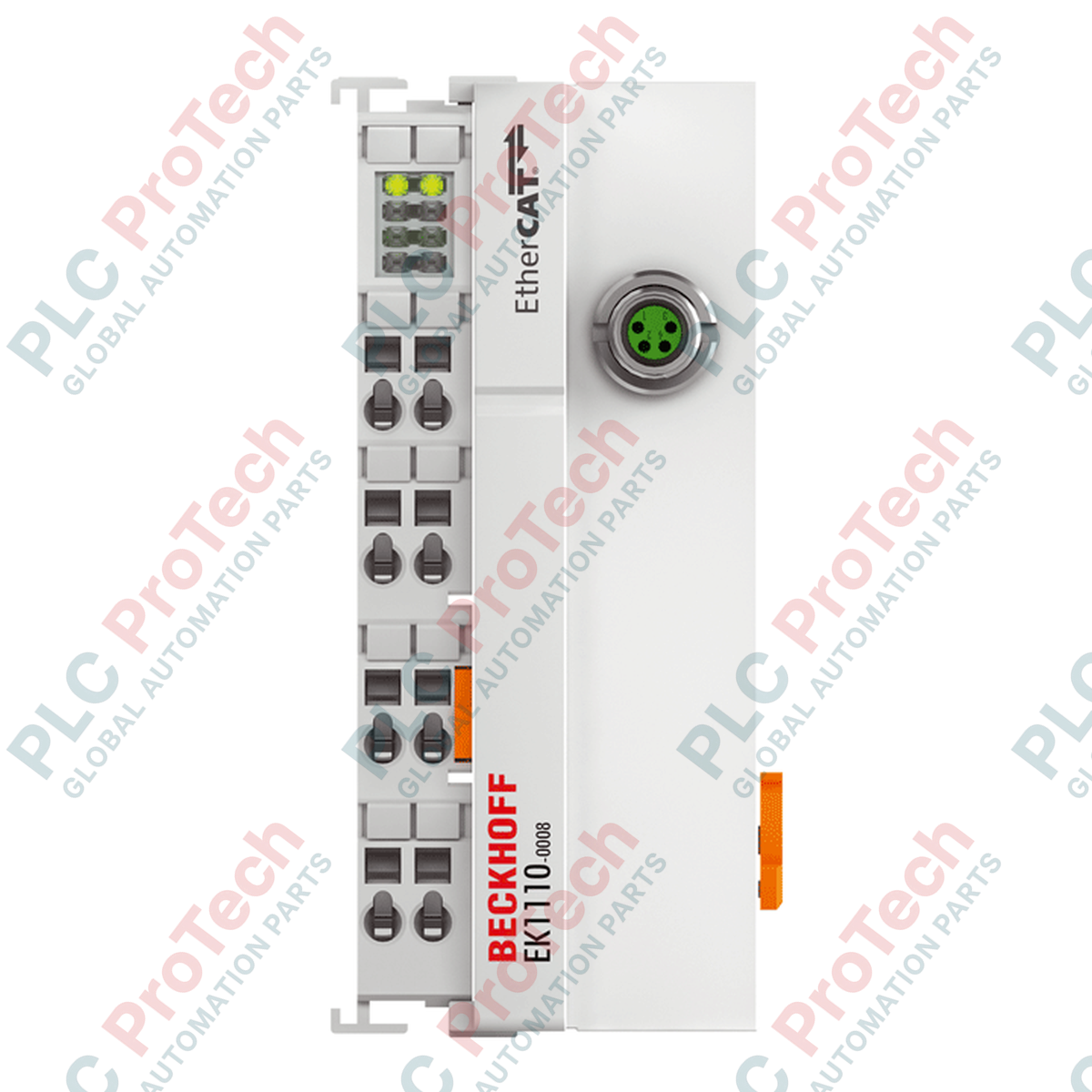

توسعة EtherCAT لأطراف EtherCAT Beckhoff EK1110-0008 مع وصلة M8

SKU EK1110-0008

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: BECKHOFF

  • رقم المنتج: EK1110-0008

  • Country of origin:ألمانيا

  • نوع المنتج: وحدات نظام EtherCAT

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 2000ج

  • Dimensions: 44 مم × 100 مم × 68 مم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

يحوّل Beckhoff EK1110-0008، الذي يندمج مباشرةً في كتلة الطرفيات المعيارية، إشارات ناقل E الداخلية إلى طبقات إيثرنت مادية قياسية بتنسيق 100BASE-TX، ما يتيح تمديد مقاطع EtherCAT القياسية باستخدام كابلات M8 الصناعية. تتيح هذه الوحدة توصيل طرفيات EtherCAT البعيدة أو أنظمة القيادة أو أجهزة ميدانية إضافية بسلاسة، مباشرةً ضمن بنية الشبكة. وبما أنها تستمد طاقة تشغيلها مباشرةً من ناقل E، فإن Beckhoff EK1110-0008 لا تحتاج إلى مصادر طاقة مساعدة خارجية، ما يبسّط تخطيط اللوحات ويقلل تعقيد التركيب.

الميزات الرئيسية

  • تحويل الإشارة: ينقل إشارات اللوحة الخلفية لناقل E مباشرةً إلى تنسيق إيثرنت 100BASE-TX.
  • توصيل M8: يتميز بمنفذ M8 متين ومحمي ومن النوع اللولبي، مصمم للبيئات القاسية.
  • يعمل بطاقة الناقل: يعمل بالكامل بالتيار النموذجي البالغ 130 mA الذي يوفّره ناقل E للنظام.
  • عزل عالٍ: مصنّف لعزل كهربائي بجهد 500 V بين جهد الإمداد وخطوط إيثرنت.
  • لا يتطلب إعدادًا: يعمل كمكوّن شبكة شفاف لا يحتاج إلى إعداد عناوين عبر البرامج.

التطبيقات

  • إعدادات التحكم الموزع في الآلات التي تتطلب توصيلات إيثرنت M8 مرنة بتصنيف IP20.
  • أنظمة صناعية متعددة اللوحات تتطلب إشارات تحكم معزولة عن الضوضاء عبر الحدود المادية للخزائن.
  • دمج المستشعرات الصناعية المتخصصة ومشفّرات الموضع الخطية ووحدات القيادة في شبكة EtherCAT الرئيسية.

المواصفات الفنية

المَعلمة القيمة المحددة
الشركة المصنّعة Beckhoff
رقم الطراز/المنتج EK1110-0008
نوع الواجهة 1 x M8، محمي، من النوع اللولبي
وسيط نقل البيانات كابل إيثرنت/EtherCAT (الفئة 5 كحد أدنى)، محمي
مصدر إمداد الطاقة مشتق من ناقل E القياسي
استهلاك التيار (ناقل E) 130 mA نموذجي
العزل الكهربائي 500 V (جهد الإمداد / إيثرنت)
درجة حرارة التشغيل -25 to +60 degC
درجة حرارة التخزين -40 to +85 degC
الرطوبة النسبية 95%، دون تكاثف
تصنيف الحماية IP20
علامة الحماية من الانفجار II 3 G Ex nA IIC T4 Gc
المعايير والموافقات CE, UL, ATEX
نطاق توصيل الأسلاك الصلبة 0.08 to 2.5 mm² (AWG 28 to 14)
نطاق توصيل الأسلاك المجدولة 0.08 to 2.5 mm² (AWG 28 to 14)
نطاق توصيل أطراف الكبس 0.14 to 1.5 mm² (AWG 26 to 16)
مادة الهيكل بولي كربونات (عامل شكل طرفية مدمجة)
الأبعاد (W x الارتفاع x العمق) 44 mm x 100 mm x 68 mm
الوزن الصافي 50 g
وزن الشحن (محسوب) 2.0 kg
بلد المنشأ ألمانيا

التوصيلات والواجهات

دبوس موصل M8 تعيين الإشارة الوصف
الدبوس 1 Tx + بيانات الإرسال الموجبة
الدبوس 2 Rx + بيانات الاستقبال الموجبة
الدبوس 3 Tx - بيانات الإرسال السالبة
الدبوس 4 Rx - بيانات الاستقبال السالبة

رؤى هندسية مستندة إلى التجربة

الطرازات البديلة والتوافق

يحتوي الطراز القياسي EK1110 على مقبس RJ45، بينما يتميز EK1110-0008 بمقبس M8 ذي 4 دبابيس. صُمم هذا الطراز M8 خصيصًا للبيئات التي تتطلب تثبيتًا ميكانيكيًا محكمًا أو دمجًا مع كابلات M8 صناعية مسبقة التشكيل. في الحالات التي تكون فيها كابلات RJ45 مركّبة بالفعل، يجب تحديد أسلاك توصيل EtherCAT القياسية مع محول M8 إلى RJ45 للحفاظ على سلامة التدريع.

مزالق التطبيق وملاحظات هندسية

بما أن الوحدة تستهلك 130 mA مباشرةً من E-bus، يجب على مهندسي النظام التحقق من قدرة وصلة EtherCAT السابقة (مثل EK1100) أو طرفية مزود الطاقة (مثل EL9400) على توفير تيار كافٍ. تؤدي إضافة عدد كبير من الوحدات التمديدية اللاحقة دون أطراف تغذية مساعدة لـ E-bus إلى انخفاض جهد E-bus، ما ينتج عنه انقطاعات متقطعة في الشبكة وأخطاء اتصال موضعية.

نصائح التشغيل الأولي والتوصيلات

عند توصيل موصلات M8، احرص على إحكام ربطها بعزم الشركة المصنّعة الموصى به، وهو 0.4 Nm بالضبط. قد يؤدي الربط المفرط إلى تشقق قواعد الهيكل الداخلية المصنوعة من البولي كربونات، بينما يضعف الربط غير الكافي تلامس الدرع، ما يجعل خط EtherCAT اللاحق عرضة للتداخل الكهرومغناطيسي عالي التردد (EMI) الصادر عن محركات السرعة المتغيرة المجاورة.

إرشادات التركيب

تحذير بالغ الأهمية: خطر كهربائي افصل الطاقة عن جميع مصادر طاقة الحقل وقضبان جهد اللوحة الخلفية قبل محاولة تركيب وحدة Beckhoff EK1110-0008 أو إدخالها أو إخراجها. قد يؤدي عدم فصل الطاقة بالكامل عن سكة التحكم إلى حدوث قوس كهربائي عند نقاط التلامس، ما يتسبب في تلف دوائر E-bus الداخلية وإفساد تكوينات أجهزة TwinCAT الفعلية.
1 افصل جميع مصادر طاقة النظام النشطة، وتحقق من تأريض سكة DIN مقاس 35 mm (EN 60715) على نحو صحيح إلى نقاط التأريض النجمية المركزية في اللوحة.
2 ضع الوحدة مباشرةً بجوار مجموعة الأطراف الحالية، ثم مرّرها على السكة حتى يُحكم تثبيت الوصلة الجانبية ذات الفتحة والمفتاح.
3 وصّل كابل الإيثرنت الصناعي المحمي M8 وأحكم ربط حلقة التثبيت لإكمال مسار التأريض عبر هيكل الموصل.

FAQ

ما الفرق الرئيسي بين EK1110 وEK1110-0008؟

يستخدم EK1110 القياسي واجهة RJ45، بينما يتميز EK1110-0008 بموصل M8 متين ومحمي بأربعة دبابيس، ما يجعله مثاليًا للبيئات المعرضة للاهتزاز الشديد والإجهاد الميكانيكي.

هل يتطلب EK1110-0008 مصدر طاقة خارجيًا؟

لا، تُغذّى الوحدة بالكامل عبر واجهة E-bus الداخلية، وتستهلك تيار تشغيل نموذجيًا قدره 130 mA.

ما فئة الكابل المطلوبة لمنفذ تمديد M8؟

يجب استخدام كابلات Ethernet/EtherCAT محمية ومطابقة لمواصفات الفئة 5 (Cat.5) على الأقل للحفاظ على سلامة الإشارة عالية التردد.

هل تتطلب الوحدة إعدادًا في TwinCAT؟

لا يلزم إجراء أي إعداد على مستوى الأجهزة في الطرفية نفسها. يجري اكتشافها باعتبارها امتدادًا شفافًا للطبقة المادية ضمن بنية TwinCAT System Manager.
