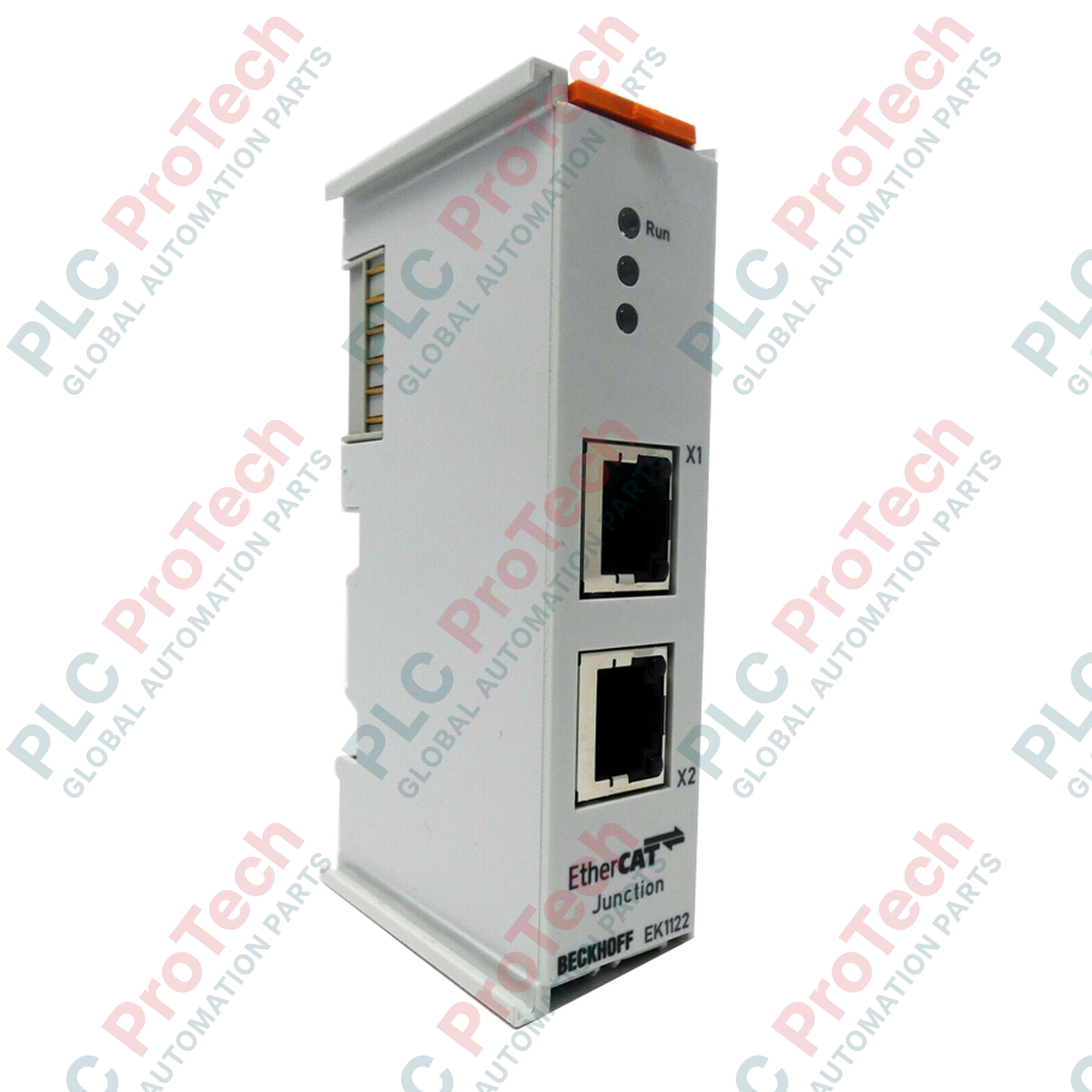

يتطلب دمج المقاطع الفعلية ضمن شبكة اتصالات صناعية أجهزة قوية مصممة للتعامل مع توجيه البيانات عالي السرعة. تتيح وحدة توصيل EtherCAT ذات المنفذين EK1122 تفريع طوبولوجيات EtherCAT بمرونة، مما يسمح بتنفيذ شبكات النجمة والشجرة مباشرة داخل كتل التوصيل. وتتصل هذه الوحدة الطرفية المدمجة بسلاسة مع مقارنات EtherCAT القياسية ومقاطع الإدخال/الإخراج، فتوسّع النطاق الفعلي وإمكانات التهيئة الهيكلية لأنظمة الإنتاج المؤتمتة.
بمعدل اتصال أصلي يبلغ 100 ميغابت/ثانية، تتيح وحدة التوصيل هذه الاقتران المباشر بين محطات EtherCAT المختلفة باستخدام كابلات Ethernet محمية قياسية من الفئة Cat.5. وبما أن EK1122 يوجّه إطارات EtherCAT القياسية ديناميكيًا، فلا حاجة إلى إعدادات معقدة أو تعيين عناوين IP يدويًا أثناء الإعداد. تستمد الوحدة طاقة تشغيلها مباشرة من لوحة التوصيل الخلفية لـ E-bus، مما يبسّط توصيلات الموقع مع الحفاظ على استهلاك منخفض للطاقة وزمن تأخير لانتشار الإشارة على مستوى الميكروثانية.
| المعلمة | المواصفات الفنية |
|---|---|
| الشركة المصنّعة | BECKHOFF |
| الطراز / رقم القطعة | EK1122 |
| المهمة ضمن نظام EtherCAT | ربط وصلات EtherCAT / تشعيبها |
| وسيط نقل البيانات | كابل Ethernet/EtherCAT (Cat.5 كحد أدنى)، محمي |
| المسافة بين المحطات | حتى 100 م (100BASE-TX) |
| البروتوكول | EtherCAT |
| تأخير الانتشار | حوالي ميكروثانية واحدة |
| معدل نقل البيانات | 100 ميجابت/ثانية |
| واجهة الناقل | موصلا RJ45 |
| مصدر إمداد الطاقة | عبر اتصال الناقل الإلكتروني |
| استهلاك التيار | 220 ملي أمبير نموذجيًا |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| الرطوبة النسبية | 95%، دون تكاثف |
| مقاومة الاهتزاز | متوافق مع EN 60068-2-6 |
| مقاومة الصدمات | متوافق مع EN 60068-2-27 |
| التوافق الكهرومغناطيسي (EMC) | متوافق مع EN 61000-6-2 (المناعة) / EN 61000-6-4 (الانبعاثات) |
| درجة الحماية | IP20 |
| مادة الهيكل | بولي كربونات |
| الأبعاد (W × الارتفاع × العمق) | 24 مم × 100 مم × 52 مم |
| الوزن | حوالي 75 غ |
| الواجهة / المنفذ | نوع الاتصال | وصف الوظيفة |
|---|---|---|
| منفذ X1 | RJ45 | منفذ EtherCAT صادر لقطاع التوصيل 1 |
| منفذ X2 | RJ45 | منفذ EtherCAT صادر لقطاع التوصيل 2 |
| ملامسات الناقل الإلكتروني | ملامسات شفرية منزلقة | توجيه طاقة النظام الداخلية وبيانات اللوحة الخلفية |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: BECKHOFF
رقم المنتج: EK1122
Country of origin:ألمانيا
نوع المنتج: وصلات EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 75ج
Dimensions: 24 مم × 100 مم × 52 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
