الشركة المصنعة: BECKHOFF
رقم المنتج: EL2545
Country of origin:ألمانيا
نوع المنتج: وحدات إدخال/إخراج EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1000ج
Dimensions: 12 مم × 100 مم × 68 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

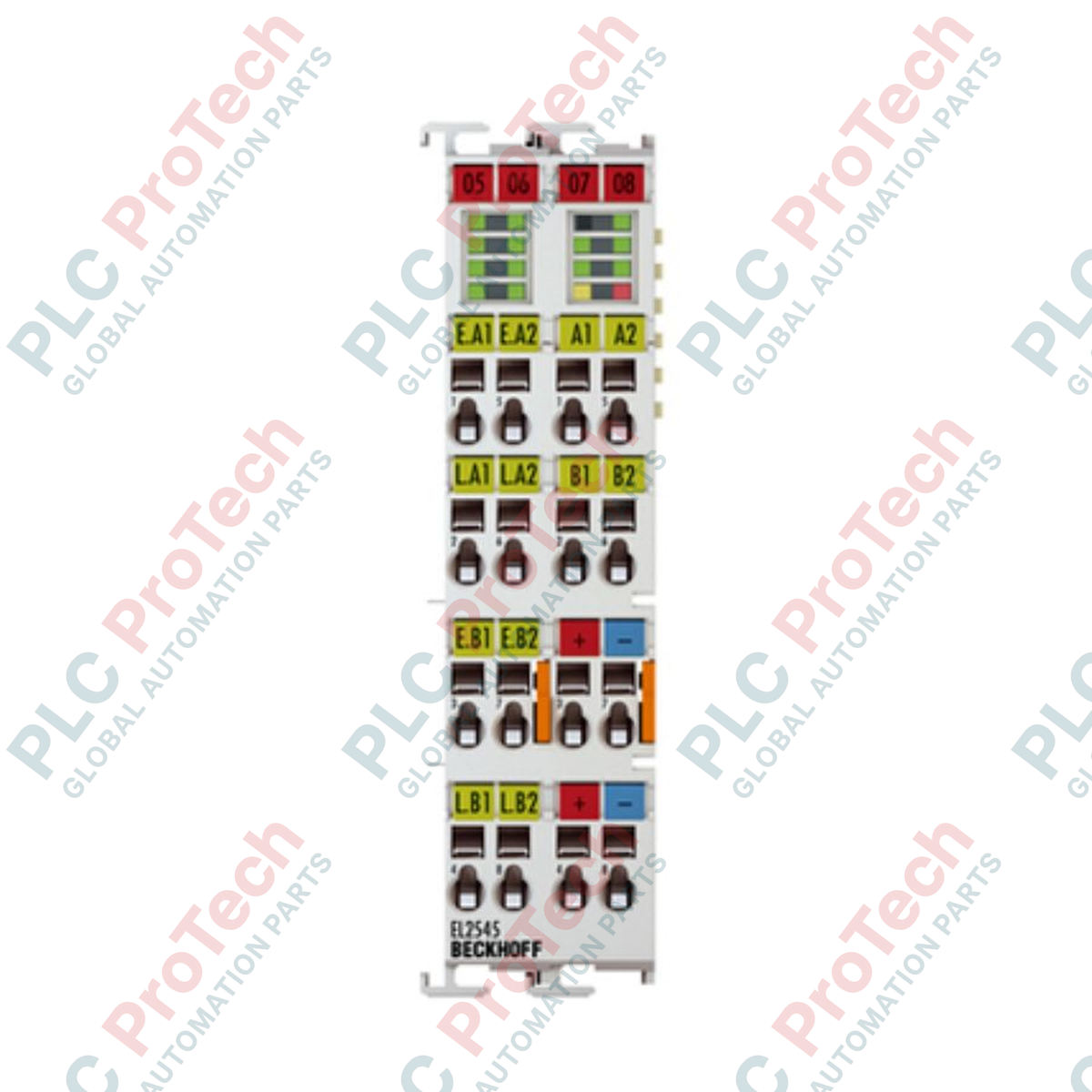

بفضل تكاملها المباشر مع بنية إدخال/إخراج EtherCAT، تُعد Beckhoff EL2545 طرفية تيار بعرض نبضة ثنائية القناة عالية الدقة، مصممة للتحكم الديناميكي في الأحمال الحثية بجهد يصل إلى 50 فولت تيار مستمر. تعمل هذه الطرفية بتيار خرج يبلغ ±3.5 أمبير لكل قناة، وتضم تغذية راجعة مدمجة من LVDT (المحوّل التفاضلي المتغير الخطي) لتمكين التحكم المتقدم في التيار بحلقة مغلقة. تعمل الوحدة بتردد ساعة PWM افتراضي قدره 32 كيلوهرتز وبدقة 12 بت، ما يوفر تنظيمًا مستقرًا للتيار وخاليًا من التموجات للصمامات التناسبية ومحركات التيار المستمر الصغيرة والمشغلات الهيدروليكية أو الهوائية المتخصصة. كما أنها توفر حماية كاملة من قصر الدائرة والحمل الحراري الزائد، وتدعم الساعات الموزعة لـ EtherCAT، ما يجعلها موثوقة للغاية لمهام التموضع الصعبة.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Beckhoff Automation GmbH & Co. KG |
| معرّف الطراز | EL2545 |
| نوع الوحدة | طرفية تيار بعرض نبضة ثنائية القناة مع تغذية راجعة من LVDT |
| تهيئة الخرج | مخرجا PWM، دفع وسحب |
| جهد التشغيل الاسمي | من 8 إلى 50 فولت تيار مستمر |
| التيار المستمر الأقصى | ±3.5 أمبير لكل قناة (مقاوم لقصر الدائرة والحمل الحراري الزائد) |
| التوافق مع الأحمال الحثية | > 1 مللي هنري |
| تردد الموجة الحاملة PWM | 32 كيلوهرتز (معلمات افتراضية قابلة للتهيئة) |
| نطاق دورة التشغيل | من 0 إلى 100% (التحكم بالتيار) |
| الدقة | 12 بت |
| استهلاك تيار ناقل E-Bus | 180 مللي أمبير نموذجي |
| تيار التغذية المساعدة | 10 مللي أمبير نموذجي (24 فولت تيار مستمر عبر نقاط التلامس الكهربائية) |
| العزل الكهربائي | 500 V (ناقل E-bus / جهد المجال) |
| الساعات الموزعة | مدعوم، عالي الدقة |
| نطاق درجة حرارة التشغيل | من 0 إلى +55 degC (دون تكاثف) |
| تصنيف الحماية من دخول الأجسام | IP 20 |
| بلد المنشأ | ألمانيا |
| الوزن الصافي | 0.05 kg (50 غرامًا) |
| وزن الشحن (محسوب) | 1.00 kg (شامل التغليف) |
| الأبعاد (محسوبة) | 12 mm x 100 mm x 68 mm |
تتوافق طرفية EtherCAT EL2545 عادةً مع الإصدار ES2545 القابل للتبديل، الذي يتميز بتوصيلات أسلاك قابلة للفصل لتسهيل الاستبدال أثناء الصيانة في التطبيقات عالية الاهتزاز. يظل توافق البرامج الثابتة مباشرًا عبر جميع أنظمة TwinCAT 2 وTwinCAT 3 الحديثة. تأكد من استيراد ملف وصف الجهاز XML (ESI) المقابل إلى تهيئة وحدة التحكم لديك لتعيين صورة العملية ذات 48 بت على نحو صحيح (بيانات عملية 2 × 16 بت، وكلمات تحكم/حالة 2 × 8 بت).
عند استخدام الطرفية بأقصى سعة خرج (نحو ±3.5 A لكل قناة)، من الضروري مراقبة نمط درجات الحرارة المحيطة داخل الخزانة. تأكد من توفير مسافة حرارية كافية عند تركيبها بجوار وحدات عالية التبديد الحراري. لاحظ أن الحمل المتصل يجب أن يكون حثيًا بدرجة عالية (> 1 mH)؛ إذ قد تؤدي محاولة تشغيل أحمال مقاومية بحتة عند دورات تشغيل منخفضة إلى خطوات غير مستقرة في حلقة تنظيم التيار وإلى أعطال تحذيرية بشأن حد التيار في مخزن التشخيصات في TwinCAT.
بما أن EL2545 يستخدم مستشعرات LVDT لتغذية الموضع الراجعة، تُطبَّق قواعد التوصيل التناظري القياسية. أبقِ أسلاك تغذية إشارات LVDT الراجعة منفصلة تمامًا عن خطوط PWM عالية القدرة بتردد 32 kHz لمنع التداخل المتبادل وتسرب التداخل الكهرومغناطيسي عالي التردد. استخدم دائمًا كابلات مزدوجة مجدولة ومحمية للتوصيلات الراجعة، وأرضِ الدروع مباشرةً عند طرف ناقل التأريض لسكة DIN الذي يسبق فتحة إدخال الوحدة مباشرةً.
اعزل جميع مصادر الطاقة الكهربائية، بما في ذلك مصدر طاقة نقاط التلامس المساعدة بجهد 24 V DC وناقل الأحمال عالي الجهد بجهد 50 V DC، قبل إدخال الأطراف أو إزالتها أو إجراء تعديلات يدوية على الأسلاك. قد يؤدي الاستبدال الفعلي أثناء التشغيل أو التعامل مع الوحدة تحت الحمل إلى تلف ناتج عن الارتداد الحثي في دوائر الخرج بالدفع والسحب الداخلية، مما يسبب تعطلًا دائمًا للأجهزة.
