الشركة المصنعة: BECKHOFF
رقم المنتج: EL2596-0010
Country of origin:ألمانيا
نوع المنتج: وحدات EtherCAT الطرفية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 12 مم × 100 مم × 68 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

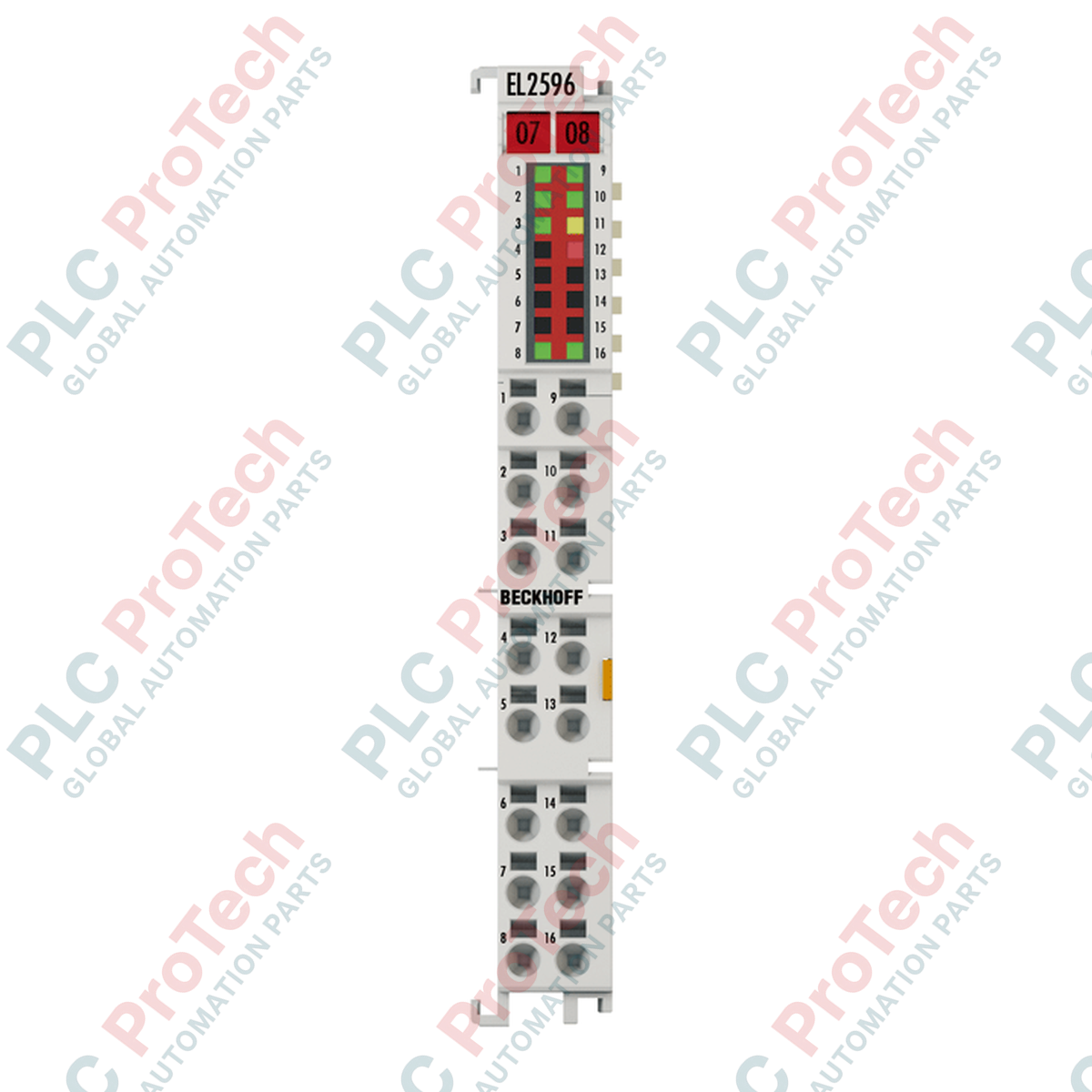

يوفر Beckhoff EL2596-0010 تحكمًا مباشرًا في التيار وتوقيتًا دقيقًا للنبضات لأنظمة الرؤية الصناعية عالية السرعة، وهو طرفية EtherCAT متخصصة للغاية ومصممة للتحكم في إضاءة LED. تعمل هذه الوحدة عالية الكثافة بجهد يصل إلى 48 V DC وتوفر تيارًا يصل إلى 3 A في الوضع النبضي، مما يتيح المزامنة المباشرة مع الكاميرات الصناعية. وباستخدام الساعات الموزعة، تحقق الطرفية دقة تشغيل ومزامنة تقل عن 1 ميكروثانية، مما يجعلها مثالية لخطوط الفحص سريعة الحركة. وهي تدعم أوضاع تشغيل متعددة، بما في ذلك الجهد الثابت والتيار الثابت وتضمين عرض النبضة (PWM)، إلى جانب مداخل ومخارج تشغيل مدمجة لتبسيط الربط بين الكاميرا والإضاءة دون تأخير وحدة تحكم خارجية.
| المواصفات الفنية | المعلمة |
|---|---|
| قيمة المواصفة | الشركة المصنّعة |
| Beckhoff | EL2596-0010 |
| نوع الخرج | خرج LED ذو قناة واحدة |
| تقنية التوصيل | سلكان |
| نطاق جهد الدخل | 48 فولت تيار مستمر (-15% / +20%) |
| نطاق جهد الخرج | من 0 إلى (جهد الدخل - 2 فولت) |
| أقصى تيار خرج (التشغيل المستمر) | من 0 إلى 1.2 أمبير |
| أقصى تيار خرج (الوضع النبضي) | من 0 إلى 3 أمبير (حسب جهد الخرج ودورة التشغيل) |
| الساعات الموزعة (DC) | نعم، بدقة أقل من 1 ميكروثانية |
| أزمنة التبديل | زمن التشغيل TON نموذجيًا: أقل من 1 ميكروثانية، زمن الإيقاف TOFF: أقل من 1 ميكروثانية |
| نطاق مدة النبضة | من 25 ميكروثانية إلى 10 ثوانٍ |
| خرج التشغيل (إلى الكاميرا) | 1 معزول كهربائيًا، بحد أقصى 10 مللي أمبير دفع-سحب، من 10 إلى 24 فولت تيار مستمر |
| مدخل التشغيل (من الكاميرا) | 1 معزول كهربائيًا، نموذجيًا 3 مللي أمبير، من 4 إلى 24 فولت تيار مستمر |
| استهلاك تيار ناقل E-bus | 265 مللي أمبير نموذجيًا |
| قدرة تحميل ملامس الطاقة | بحد أقصى 10 أمبير |
| العزل الكهربائي | 500 فولت (ناقل E-bus / جهد المجال) |
| تصنيف الحماية | IP20 |
| درجة حرارة التشغيل / التخزين | من 0 إلى +55 درجة مئوية / من -25 إلى +85 درجة مئوية |
| المادة | بولي كربونات |
| الأبعاد (W × الارتفاع × العمق) | 12 مم × 100 مم × 68 مم |
| الوزن الصافي للوحدة | 55 g |
| وزن الشحن (محسوب) | 2.0 كجم (بما في ذلك عبوة التصدير الآمنة) |
| نوع الموصل | المقطع العرضي (متري) | المقطع العرضي (AWG) |
|---|---|---|
| سلك مصمت (s) | من 0.08 إلى 1.5 مم² | AWG 28 إلى 16 |
| سلك مجدول (st) | من 0.25 إلى 1.5 مم² | AWG 22 إلى 16 |
| مرن مع طرف كبس (f) | من 0.14 إلى 0.75 مم² | AWG 26 إلى 19 |
| طول التجريد | من 8 إلى 9 مم | |
يعمل EL2596-0010 ضمن شبكات EtherCAT القياسية، ويتطلب مقارن Beckhoff متوافقًا (مثل EK1100 أو EK1200) أو حاسوبًا مضمّنًا. عند الانتقال من بطاقات الخرج التناظرية القديمة أو وحدات PWM المستخدمة لتعتيم الإضاءة (مثل EL2502)، يوفر EL2596-0010 أزمنة استجابة أسرع بكثير وخطوط تشغيل كاميرا مخصصة، مما يلغي الحاجة إلى مولدات نبضات خارجية. تأكد من تحديث إصدار TwinCAT لديك (يوصى باستخدام TwinCAT 3.1 أو إصدار أحدث) للاستفادة الكاملة من ملفات وصف الأجهزة بتنسيق XML لإعدادات CoE.
على الرغم من أن الوحدة تستطيع توفير ما يصل إلى 3 أمبير في الوضع النبضي، يجب على المهندسين حساب المظهر الحراري ودورة التشغيل بدقة. قد يؤدي تجاوز الحد الأقصى المسموح به لدورة التشغيل عند التيارات العالية إلى حدوث أعطال إيقاف حراري. عند تهيئة خرج LED، تحقق مما إذا كان مصدر الإضاءة يتطلب تيارًا ثابتًا أم جهدًا ثابتًا؛ إذ إن اختيار الوضع غير الصحيح في دليل CoE قد يؤدي إلى تشغيل مصفوفات LED الحساسة بقدرة زائدة وإتلافها. بالإضافة إلى ذلك، عند سحب تيارات مستمرة كاملة قدرها 10 أمبير عبر نقاط تلامس الطاقة، تأكد من توفير تهوية مناسبة داخل الصندوق.
لمنع تشويش التداخل الكهرومغناطيسي (EMI) عالي التردد من التأثير في إشارات تشغيل الكاميرا، استخدم دائمًا أسلاكًا مجدولة مزدوجة محمية (STP) لحلقات دخل التشغيل وخرجه. أبقِ طول الكابل الموصل إلى تشغيل الكاميرا أقل من 10 أمتار عند التشغيل بأقصى تردد. عند توصيل الموصلات المصمتة أو المجدولة بموصلات الأطراف عالية الكثافة ذات التوصيل بالضغط، استخدم مفك أطراف مخصصًا ذا شفرة مسطحة للضغط برفق على آلية الزنبرك. فهذا يمنع تلف مجموعة المشبك الداخلية.
ثبّت الطرف على سكة DIN مقاس 35 مم المتوافقة مع EN 60715. حاذِ وصلة الفتحات والمفاتيح المتجاورة وادفع بقوة حتى تسمع نقرة آلية القفل وتثبت بإحكام.
أنشئ توصيلات ناقل E-bus عبر تحريك الوحدة أفقيًا باتجاه طرف EtherCAT المجاور حتى تتلامس نقاط التوصيل بالكامل.
صِل مصدر طاقة المجال بجهد 48 فولت تيار مستمر بمدخلات الأطراف، مع مراعاة سماحات الجهد الاسمية (-15% / +20%).
صِل خطوط خرج LED وخطوط تشغيل الكاميرا باستخدام أطوال تجريد صحيحة (من 8 إلى 9 مم) وإنهاءات تدريع لمنع الاقتران الكهرومغناطيسي.
