EL4028

BECKHOFF

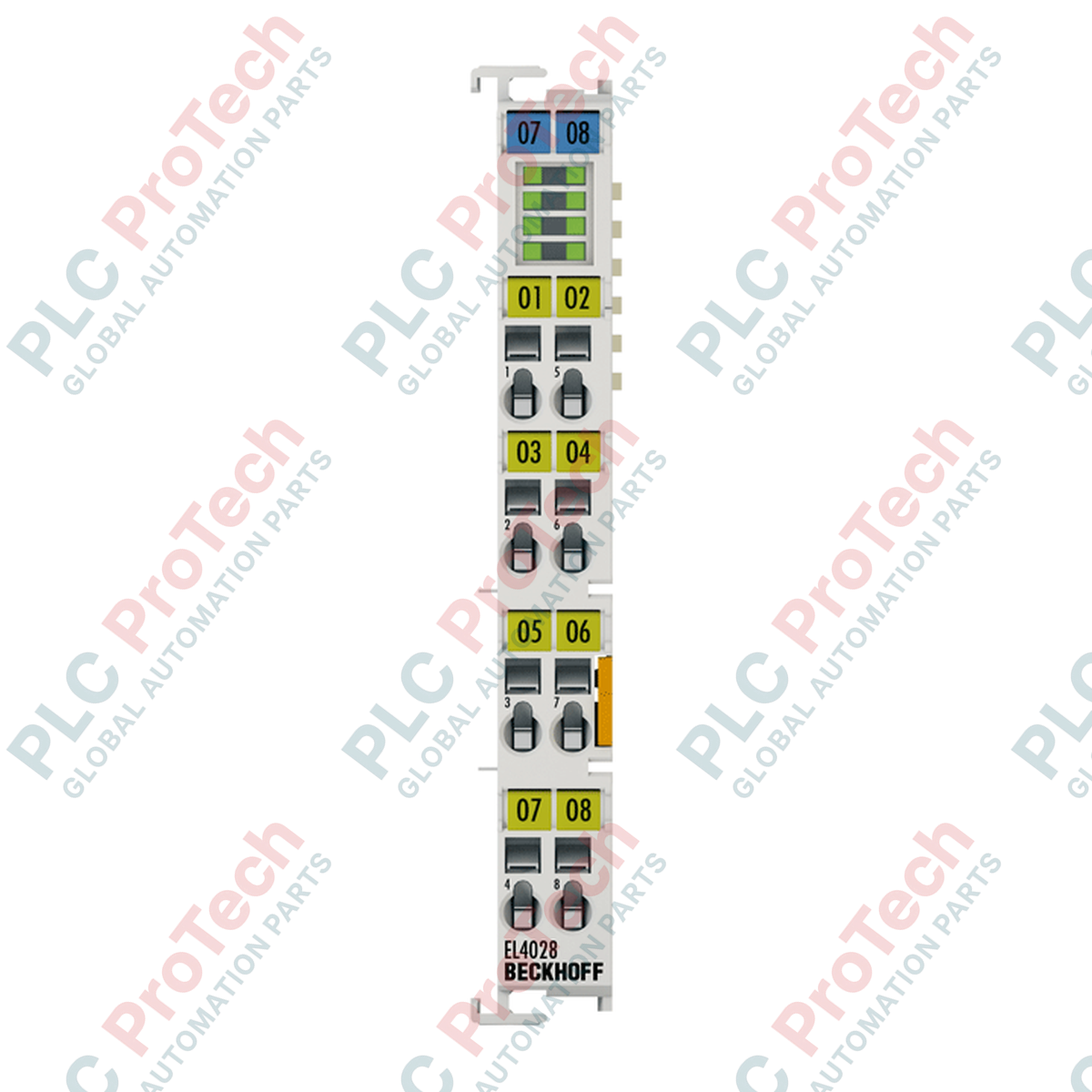

وحدة طرفية EtherCAT ‏BECKHOFF EL4028

SKU EL4028

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: BECKHOFF
  • رقم المنتج: EL4028
  • Origin ألمانيا
  • نوع المنتج: أطراف EtherCAT
  • الدفع: تحويل بنكي، ويسترن يونيون
  • الوزن: 0.06 kg
  • Dimensions: 12 مم × 100 مم × 68 مم
  • ميناء الشحن: شيامن
  • الضمان: 12 شهرًا

Tags

Analog Output Terminals EtherCAT Terminals
الكمية
Call sales Contact

Product Description

الوصف

BECKHOFF EL4028 هو طرف EtherCAT ذي 8 قنوات للخرج التناظري، مصمم لتوليد إشارات تيار ضمن نطاق 4 إلى 20 ملي أمبير بدقة 12 بت. وباعتباره جزءًا من نظام EL-series المعياري، يجمع هذا الطرف بين كثافة القنوات العالية وعرض هيكل مدمج يبلغ 12 مم، مما يتيح استغلال المساحة بكفاءة داخل خزائن التحكم الكهربائية.

يستخدم EL4028 تقنية التوصيل بسلك واحد للإشارات أحادية النهاية، ويتصل مباشرةً بمشغلات المجال وصمامات التحكم والأجهزة التحليلية. ويتميز الطرف بعزل كهربائي بين دوائر ناقل E-bus الداخلية وجهد الإشارة على جانب المجال لضمان سلامة الإشارة وحماية مكونات المعالجة الحساسة.

بفضل دعمه للساعات الموزعة (DC)، يتيح الطرف مزامنة دقيقة مع أجهزة EtherCAT الأخرى، محققًا دقة مزامنة تقل عن 1 ميكروثانية. بالإضافة إلى ذلك، يمكن تهيئة مؤقت مراقبة مهلة اختياري لقيادة المخارج إلى قيم آمنة يحددها المستخدم باستخدام منحدر مخصص أثناء انقطاعات الاتصال.

الميزات

  • ثماني قنوات خرج تناظرية مستقلة في هيكل طرفي بعرض 12 مم.
  • واجهة إشارة خرج قياسية لحلقة تيار من 4 إلى 20 ملي أمبير.
  • دقة تحويل الإشارة تبلغ 12 بت.
  • تقنية توصيل بسلك واحد لتبسيط التوصيل أحادي النهاية.
  • دعم الساعات الموزعة (DC) لضمان مزامنة عالية الدقة.
  • وظيفة أمان قابلة للتهيئة لمراقبة المهلة، مع قيم منحدر يحددها المستخدم.
  • عزل كهربائي بجهد 500 فولت بين ناقل E-bus وإشارات الخرج.

التطبيقات

  • التحكم في مشغلات حلقة التيار التناظرية والصمامات التناسبية.
  • التكامل مع محركات السرعة المتغيرة وأنظمة تحديد الموضع.
  • واجهة أجهزة قياس التحكم في العمليات للآلات المؤتمتة.
  • أنظمة فرعية للمخارج التناظرية الموزعة في طوبولوجيات شبكة EtherCAT.

المواصفات الفنية

المواصفات العامة

المعلمة المواصفات
الشركة المصنعة BECKHOFF
الطراز EL4028
نوع المنتج طرف EtherCAT
عدد القنوات 8
تقنية التوصيل سلك واحد، أحادي النهاية
شكل التصميم هيكل طرفي مدمج مزود بمؤشرات LED للإشارة
المادة بولي كربونات
الأبعاد (W × الارتفاع × العمق) 12 مم × 100 مم × 68 مم
الوزن حوالي 60 غ

البيانات الكهربائية وبيانات الإشارة

المعلمة المواصفات
تيار الإشارة من 4 إلى 20 ملي أمبير
الدقة 12 بت
زمن التحويل حوالي 400 ميكروثانية
ممانعة الحمل أقل من 150 أوم
خطأ الخرج أقل من 0.1% (بالنسبة إلى القيمة النهائية)
مصدر الطاقة 24 فولت تيار مستمر عبر نقاط تلامس الطاقة
استهلاك تيار ناقل E-bus عادةً 100 مللي أمبير
استهلاك التيار عبر نقاط تلامس الطاقة عادةً 60 مللي أمبير
الحد الأقصى لحمل التيار عبر نقاط تلامس الطاقة 10 أمبير
العزل الكهربائي 500 فولت (من ناقل E-bus إلى جهد الإشارة)
عرض بتات صورة العملية خرج AO ‏8 × 16 بت

EtherCAT والاتصالات

المعلمة المواصفات
الساعات الموزعة (DC) نعم
دقة الساعات الموزعة أقل من 1 ميكروثانية
الميزات الخاصة مراقب اختياري: قيمة خرج يحددها المستخدم مع تدرّج؛ مزامنة اختيارية يحددها المستخدم

البيئة والتوصيلات

المعلمة المواصفات
درجة حرارة التشغيل -25 إلى +60 درجة مئوية
درجة حرارة التخزين -40 إلى +85 درجة مئوية
الرطوبة النسبية 95%، دون تكاثف
درجة الحماية IP20
موضع التركيب متغيّر
التركيب سكة DIN بعرض 35 مم (EN 60715) مع قفل
نوع التوصيل موصل صلب وموصل مرن وطرف كبس (تشغيل زنبركي)
مقطع الموصل (صلب/مجدول) 0.08 إلى 2.5 مم² (AWG 28 إلى 14)
مقطع الموصل (طرف كبس) 0.14 إلى 1.5 مم² (AWG 26 إلى 16)
طول التجريد 8 إلى 9 مم
الحصانة/الانبعاثات الكهرومغناطيسية مطابق للمواصفتين EN 61000-6-2 وEN 61000-6-4
مقاومة الاهتزاز/الصدمة مطابق للمواصفتين EN 60068-2-6 وEN 60068-2-27

إرشادات التركيب

  1. فصل الطاقة عن النظام: تأكد من إيقاف مصدر طاقة المجال ومصدر طاقة ناقل E-bus تمامًا قبل تركيب الطرفية أو إزالتها أو توصيل أسلاكها.
  2. التثبيت الميكانيكي: ثبّت الطرفية بالضغط على سكة DIN قياسية بعرض 35 مم (مطابقة للمواصفة EN 60715). تأكد من تعشيق الفتحة المزدوجة ووصلات المفتاح بشكل صحيح مع الطرفيات المجاورة.
  3. التوصيل الآمن: عرِّ conductors بطول يتراوح بين 8 و9 مم. شغّل المشابك الزنبركية المدمجة باستخدام مفك براغي قياسي مسطح الرأس لإدخال الموصلات الصلبة أو المجدولة أو المزودة بطرف كبس.
  4. التحقق من مصدر الطاقة: تأكد من توزيع مصدر 24 فولت تيار مستمر بشكل صحيح عبر نقاط تلامس الطاقة. تأكد من ألا يتجاوز إجمالي التيار عبر نقاط تلامس الطاقة 10 أمبير.
  5. التهيئة الأولية: شغّل النظام وافحص بنية العقد باستخدام TwinCAT System Manager لتعيين صورة عملية الخرج التناظري 8 × 16 بت.

المطابقة والشهادات

  • CE
  • UL
  • ATEX: II 3 G Ex nA IIC T4 Gc
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the primary function of the BECKHOFF EL4028 terminal?
The BECKHOFF EL4028 is an 8-channel analog output EtherCAT terminal designed to output current signals in the range of 4 to 20 mA with a 12-bit resolution for industrial actuators and control elements.
Does the BECKHOFF EL4028 support Distributed Clocks (DC)?
Yes, the BECKHOFF EL4028 features Distributed Clocks (DC) support, allowing output synchronization with other EtherCAT system components with a precision of less than 1 microsecond.
What safety behavior does the BECKHOFF EL4028 have during a loss of communication?
The BECKHOFF EL4028 includes an optional watchdog timer that can be configured to transition the analog outputs to pre-defined safe values using a custom ramp in the event of an EtherCAT communication failure.
What connection technology and conductor sizes are supported by the BECKHOFF EL4028?
The BECKHOFF EL4028 utilizes a 1-wire connection technology with single-ended outputs. It supports solid or stranded conductors from 0.08 to 2.5 mm square (AWG 28 to 14) and ferruled conductors from 0.14 to 1.5 mm square (AWG 26 to 16).
What is the electrical isolation rating of the BECKHOFF EL4028?
The BECKHOFF EL4028 provides electrical isolation of 500 V between the internal E-bus control circuitry and the field-side analog signal voltage.
