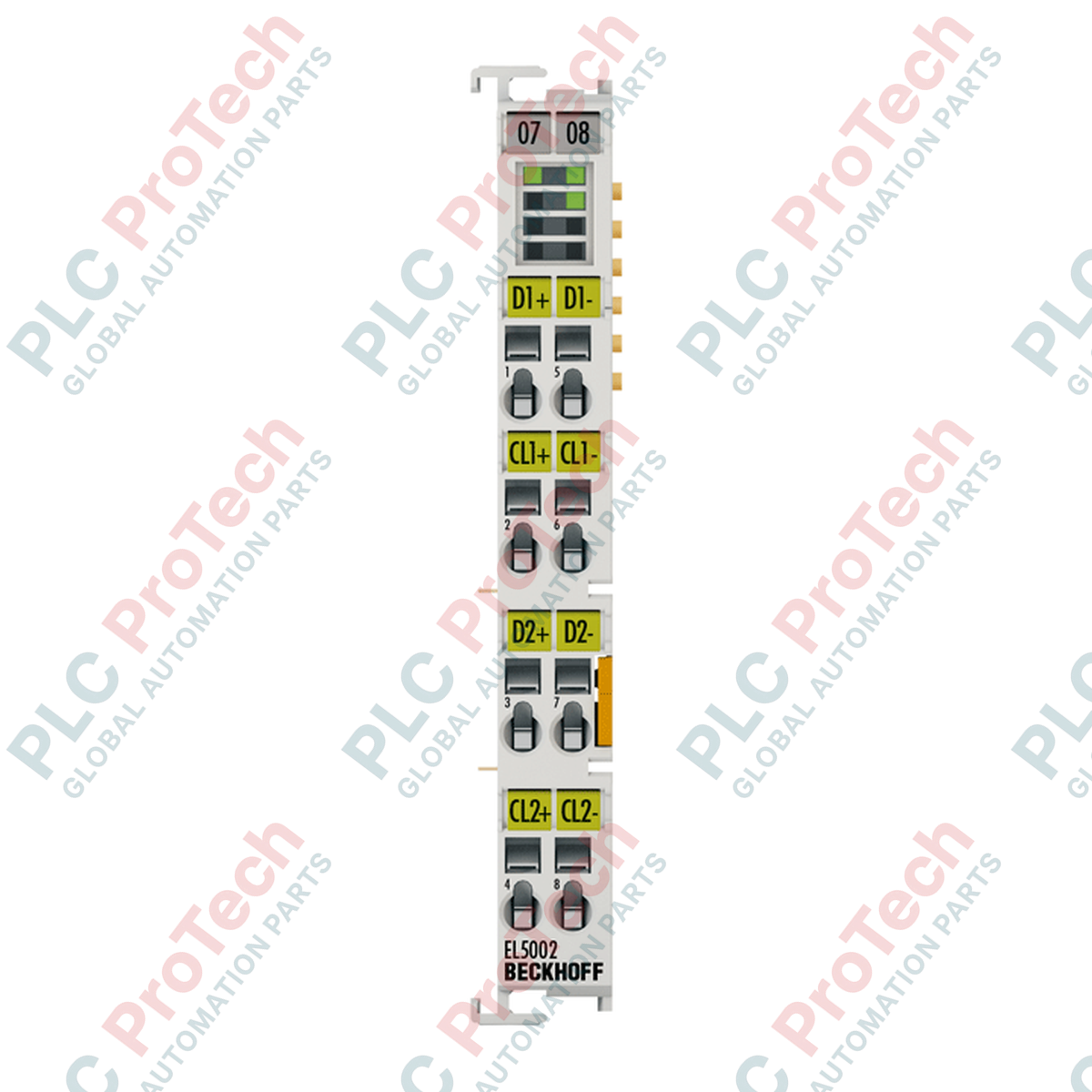

بيكهوف EL5002 وحدة طرفية EtherCAT | واجهة مُشفّر SSI ثنائية القنوات

SKU EL5002

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: BECKHOFF
رقم المنتج: EL5002
Country of origin:ألمانيا
نوع المنتج: وحدات EtherCAT الطرفية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 55ج
Dimensions: 12 مم × 100 مم × 68 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

تسهّل طرفية EtherCAT ‏EL5002 الاتصال المباشر بما يصل إلى مستشعرين من نوع SSI (الواجهة التسلسلية المتزامنة) بشبكة التحكم الصناعية. وقد صُممت هذه الطرفية لأنظمة التغذية الراجعة الدقيقة للمسار والموضع، وتنقل بيانات الموضع المطلقة مباشرةً إلى صورة العملية لوحدة التحكم. ويُنشأ الاتصال بين وحدة التحكم والمستشعر باستخدام إشارات RS422 التفاضلية، ما يضمن نقلًا قويًا للإشارة في البيئات ذات التشويش الكهرومغناطيسي.

تعمل واجهة EL5002 الرئيسية للقراءة فقط على دعم معلمات اتصال قابلة للتهيئة بدرجة كبيرة، بما في ذلك معدلات باود متغيرة تصل إلى 1 ميغابت في الثانية وأطوال إطارات بيانات قابلة للضبط تصل إلى 32 بت. وتتضمن الطرفية دعمًا مدمجًا للساعات الموزعة (DC)، ما يتيح الحصول المتزامن عالي الدقة على قراءات المستشعرات عبر مقطع EtherCAT بالكامل. وبفضل تصميمها المدمج بعرض 12 مم، تندمج في كتل الطرفيات القياسية لـ EtherCAT المثبتة على سكة DIN، وتستمد الطاقة مباشرةً من ناقل E-bus وموصلات الطاقة الخارجية.

الميزات

اتصال ثنائي القناة مع مُشفِّرات مطلقة مزودة بواجهة تسلسلية متزامنة (SSI).
نقل قوي للإشارات التفاضلية RS422 لخطوط الساعة (Cl+, Cl-) والبيانات (D+, D-).
تهيئة مرنة لمعدل الباود واتجاه نقل البيانات وأنظمة الترميز.
دعم مدمج للساعات الموزعة (DC) لإضفاء طوابع زمنية دقيقة وتحقيق المزامنة.
مراقبة بتّ فشل الطاقة وخيارات تشخيصية لاكتشاف المشكلات من جانب المستشعر.
هيكل طرفية مدمج وعالي الكثافة مزود بمصابيح LED مدمجة للحالة لإجراء التشخيص البصري.

التطبيقات

قياس الموضع في آلات CNC المؤتمتة وآلات تشغيل المعادن.
مناولة المواد وأنظمة التغليف والخدمات اللوجستية للمستودعات المؤتمتة.
التحكم المتزامن في الحركة متعددة المحاور ومنصات تحديد المواقع.
تحديد المواقع الصناعية الثقيلة في معدات النفط والغاز وتوليد الطاقة ومعالجة المياه.

المواصفات التقنية

الشركة المصنِّعة	BECKHOFF
رقم الجزء / الطراز	EL5002
التقنية	واجهة مُشفِّر SSI
عدد القنوات	2
توصيل المشفر	D+, D-, Cl+, Cl-
دخل الإشارة (البيانات)	إشارة الفرق (RS422)
خرج الإشارة (النبضة)	إشارة الفرق (RS422)
معدلات نقل البيانات	متغير حتى 1 MHz (الافتراضي 250 kHz)
الإدخال التسلسلي	متغير حتى 32 bit (الافتراضي 24 bit)
جهد تشغيل المشفر	خارجي (عبر طرف التغذية، مثل EL91xx)
مصدر الطاقة	24 V DC عبر نقاط تلامس الطاقة
استهلاك التيار (نقاط تلامس الطاقة)	نموذجيًا 20 mA + الحمل
استهلاك التيار (ناقل E)	نموذجيًا 130 mA
حمل التيار لنقاط تلامس الطاقة	بحد أقصى 10 A
الساعات الموزعة	نعم
العزل الكهربائي	500 V (ناقل E / جهد المجال)
درجة حرارة التشغيل	-25 degC إلى +60 degC
درجة حرارة التخزين	-40 degC إلى +85 degC
الرطوبة النسبية	95%، دون تكاثف
فئة الحماية	IP20
مقاومة الاهتزاز/الصدمة	مطابق للمواصفتين EN 60068-2-6 / EN 60068-2-27
المناعة/الانبعاثات الكهرومغناطيسية	مطابق للمواصفتين EN 61000-6-2 / EN 61000-6-4
الأبعاد (W x H x D)	12 mm x 100 mm x 68 mm
الوزن	حوالي 55 g

التوصيلات والواجهات

نوع الإشارة	نقطة توصيل الطرف	وصف الوظيفة
خرج الساعة	Cl+ / Cl-	خرج ساعة تفاضلي RS422 إلى مشفر SSI
مدخل البيانات	D+ / D-	مدخل بيانات تفاضلي RS422 من مشفر SSI
تغذية الطاقة	24 V DC / 0 V	توجيه مصدر الطاقة عبر نقاط تلامس الطاقة المدمجة

إرشادات التركيب

التركيب: ثبّت الجهاز أفقيًا أو رأسيًا على سكة DIN قياسية مقاس 35 مم (مطابقة للمواصفة EN 60715) باستخدام آلية القفل المدمجة.
التوصيلات: استخدم موصلات نحاسية صلبة أو مجدولة أو مزودة بطرف كبس بمقاطع عرضية من AWG 28 إلى AWG 14 (صلبة/مجدولة) أو من AWG 26 إلى AWG 16 (بطرف كبس). يجب أن يتراوح طول تجريد السلك بين 8 و9 مم.
الحماية: حافظ على الحماية الكهرومغناطيسية المناسبة من خلال تأريض درع كابل المشفر مباشرة عند نقطة دخول الخزانة أو باستخدام أطراف حماية مخصصة.
الإدارة الحرارية: حافظ على خلو مسارات التهوية لضمان التبريد الكافي ومنع تجاوز درجة الحرارة المحيطة 60 degC.

الامتثال والشهادات

CE (المطابقة الأوروبية)
UL معتمد
علامة ATEX Ex: II 3 G Ex nA IIC T4 Gc

FAQ

ما الوظيفة الأساسية لوحدة Beckhoff EL5002؟

وحدة Beckhoff EL5002 هي طرفية EtherCAT ثنائية القنوات مصممة لتوصيل وقراءة المشفّرات المطلقة أو المستشعرات التي تستخدم بروتوكول الواجهة التسلسلية المتزامنة (SSI).

ما سرعات نقل البيانات التي تدعمها EL5002؟

تدعم الطرفية معدلات نقل بيانات متغيرة تصل إلى 1 ميغاهرتز، مع معدل نقل افتراضي يبلغ 250 كيلوهرتز.

هل تدعم EL5002 المزامنة عبر الساعات الموزعة؟

نعم، تتميز EL5002 بدعم مدمج للساعات الموزعة (DC)، ما يضمن الحصول على بيانات دقيقة ومتزامنة بدرجة عالية عبر الشبكة.

ما مواصفات التوصيل الخاصة بطرفيات EL5002؟

تدعم الطرفية الأسلاك المصمتة والمجدولة من AWG 28 إلى 14 (0.08 إلى 2.5 مم²)، والأسلاك المزودة بأطراف كبس من AWG 26 إلى 16 (0.14 إلى 1.5 مم²)، مع طول تجريد يتراوح بين 8 و9 مم.

ما شهادات المناطق الخطرة التي تحملها EL5002؟

تحمل EL5002 شهادة ATEX مع وسم Ex: II 3 G Ex nA IIC T4 Gc، ما يجعلها مناسبة للمواقع الخطرة من المنطقة 2.
