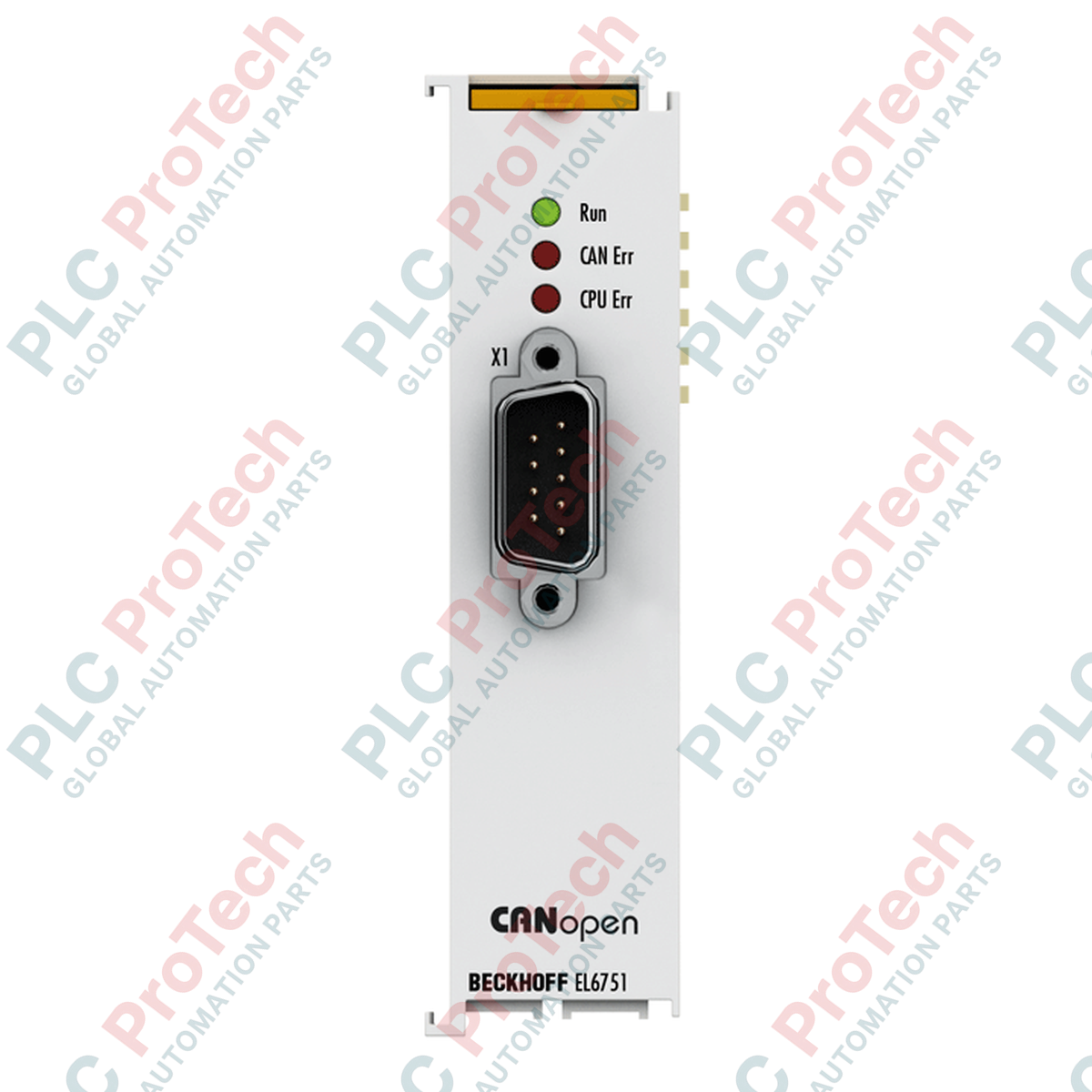

بفضل تكامله السلس في طوبولوجيات ناقل المجال الصناعي، يعمل طرف EtherCAT من Beckhoff EL6751-0010 كبوابة اتصالات عالية الأداء لربط بروتوكولات CANopen مباشرةً بشبكة EtherCAT. توفر واجهة الاتصال ذات القناة الواحدة ترجمة ثنائية الاتجاه، وتعمل بسلاسة في وضعي المدير الرئيسي أو التابع للتنسيق بين اتصالات الأجهزة الميدانية ووحدات التحكم عالية السرعة. وقد صُممت الوحدة لتقليل الحمل على النظام، إذ تستخدم هياكل نقل EtherCAT القياسية لإرسال إطارات بيانات CANopen دون التسبب في اختناق أزمنة دورات المعالجة.
| المعلّمة | القيمة / المواصفة |
|---|---|
| الشركة المصنّعة | Beckhoff Automation |
| رقم الطراز | EL6751-0010 |
| نوع المنتج | واجهة اتصال طرف EtherCAT |
| دعم البروتوكول | CANopen |
| عدد القنوات | 1 |
| نوع الواجهة | D-sub 9 أطراف (معزول جلفانيًا) |
| معدلات نقل البيانات | من 10 كيلوبود إلى 1000 كيلوبود (1 ميغابود) |
| استهلاك تيار ناقل E-bus | عادةً 230 ملي أمبير |
| درجة حرارة التشغيل | -25 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة النسبية | 95%، دون تكاثف |
| تصنيف IP | IP20 |
| الأبعاد (W × الارتفاع × العمق) | 24 مم × 100 مم × 52 مم |
| مادة الغلاف | بولي كربونات |
| الامتثال للمعايير | EN 60068-2-6 (اهتزاز)، EN 60068-2-27 (صدمة) |
| الاعتمادات | CE، UL، ATEX (II 3 G Ex nA IIC T4 Gc) |
| وزن الشحن (محسوب) | 0.2 كجم |
| طرف / نقطة تلامس D-sub | معرّف الإشارة | الوظيفة / التعيين |
|---|---|---|
| الطرف 2 | CAN_L | خط إشارة CAN منخفض المستوى |
| الطرف 3 | CAN_GND | وصلة التأريض لدائرة مرسل CAN المستقبل |
| الطرف 7 | CAN_H | خط إشارة المستوى العالي لـ CAN |
| السن 9 | CAN_V+ (اختياري) | مدخل جهد تغذية الشبكة الخارجية (إذا كان المقطع القياسي يتطلب ذلك) |
| السنون 1 و4 و5 و6 و8 | غير متصل / محجوز | لا يوجد اتصال كهربائي داخلي |
يعمل EL6751-0010 أساسًا كواجهة ملف تعريف تابع لـ CANopen. إذا كان الاتصال بوحدة تحكم رئيسية CANopen خالصة مطلوبًا من دون تهيئة أوضاع التشغيل التابعة في بيئة البرنامج لديك، فتأكد من تحديث برنامج TwinCAT System Manager ليتعرف على الاختلافات في ملفات وصف الأجهزة (ESI XML) بين وحدات EL6751 القياسية ومتغير EL6751-0010. قد تؤدي حالات عدم تطابق البرامج الثابتة أثناء اكتشاف الأجهزة بالفحص عبر الإنترنت إلى أخطاء في الانتقال إلى حالة التشغيل الآمن.
عند استخدام هذه الطرفية بمعدلات نقل تتجاوز 500 كيلوبود، تنخفض مسافة النقل بشكل حاد. تأكد من ألا تتجاوز أطوال فروع الشبكة الإجمالية الحدود القياسية لكابلات CANopen. عند سرعة 1000 كيلوبود، اجعل خطوط المقطع أقصر من 40 مترًا. تجنب تمرير كابل الاتصال في مجرى الكابلات نفسه الذي تمر فيه كابلات المحركات، لتقليل تيارات الحث التي تتداخل مع جهود الإشارة التفاضلية لوحدة إرسال واستقبال CAN.
أدخل دائمًا مقاومة إنهاء قياسية بقيمة 120 أوم بين السن 2 والسن 7 عند النهايتين الفعليتين لمسار ناقل CANopen. لا يوفر EL6751-0010 إنهاءً داخليًا قابلًا للتبديل للناقل. تتطلب بروتوكولات التشخيص القياسية في TwinCAT إجراء فحص يدوي للناقل؛ وإذا ظلت العقدة الفعلية غير مستجيبة، فتحقق من قدرة طرف تغذية ناقل E على تحمل استهلاك الطرفية للطاقة البالغ 230 ملّي أمبير إلى جانب الوحدات الأخرى عالية التيار في مجموعتك.
اعزل جميع مصادر الطاقة الكهربائية التي تغذي مجموعة سكة DIN وخزانة التحكم وناقلات الاتصال المساعدة قبل إدخال الطرفية في مكانها بالانزلاق أو التثبيت بالضغط. قد يؤدي عدم فصل الطاقة تمامًا عن مقاطع ناقل E النشطة إلى أضرار جسيمة ودائمة في نقاط تلامس اللوحة الخلفية الداخلية ووحدات الإرسال والاستقبال المنطقية ووحدات الإدخال/الإخراج المجاورة.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: BECKHOFF
رقم المنتج: EL6751-0010
Country of origin:ألمانيا
نوع المنتج: أطراف EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 24 مم × 100 مم × 52 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
