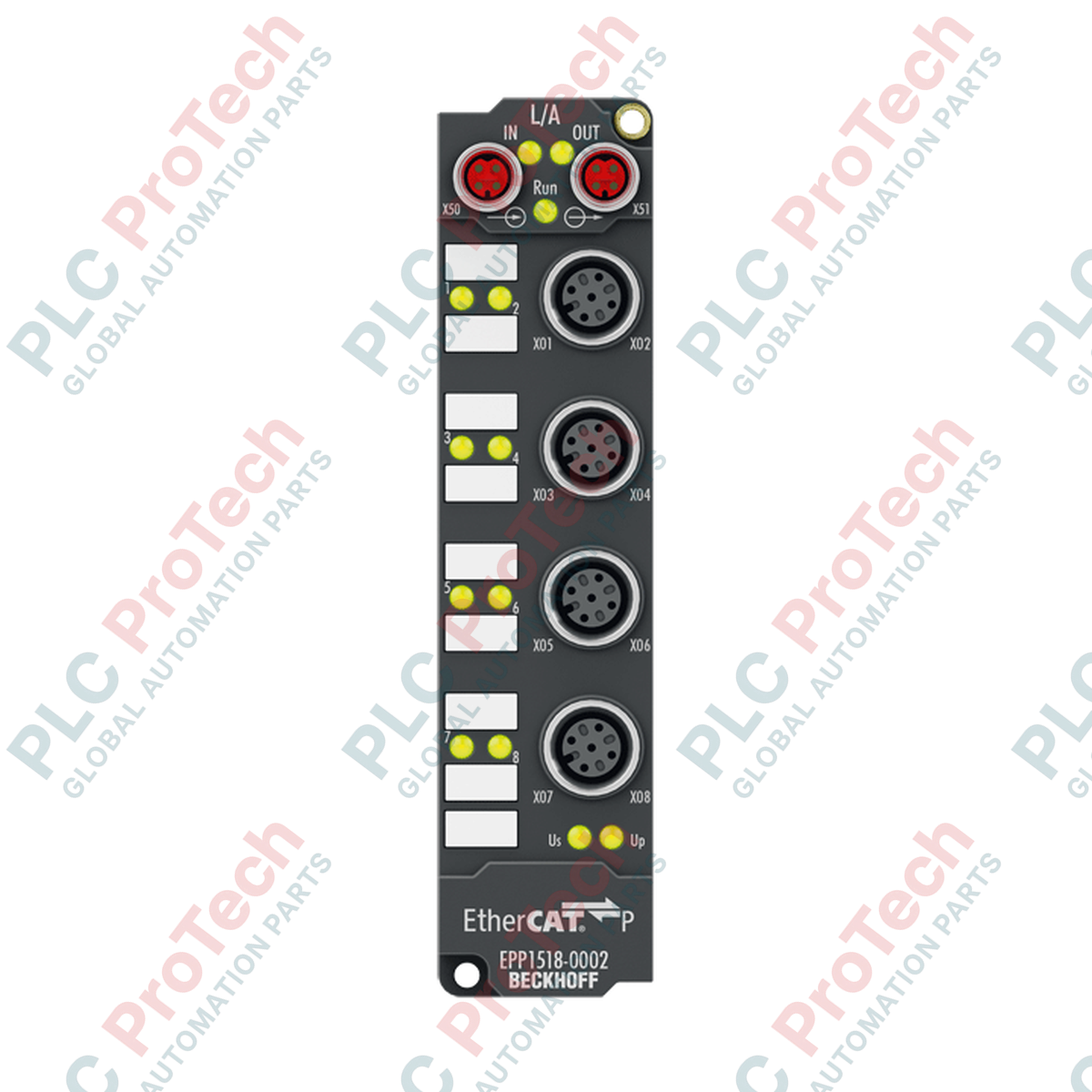

يوفر BECKHOFF EPP1518-0002، وهو وحدة واجهة صناعية، ثمانية مداخل رقمية داخل حاوية حاصلة على تصنيف IP67، ما يسهّل دمج المستشعرات مباشرة ضمن بنى التحكم اللامركزية. تدمج وحدة EtherCAT P Box هذه الاتصال والطاقة (Us وUp) في نظام موصل M8 مدمج واحد بترميز P، مما يقلل تعقيد الكابلات في الموقع. وبفضل تصنيعها باستخدام تقنية التغليف المتين، صُممت الوحدة للتركيب المباشر على الآلة من دون خزانة كهربائية، مع ضمان نقل البيانات بسرعة ومزامنة زمنية عالية الدقة عبر الساعات الموزعة (DC) المدمجة.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Beckhoff |
| رقم الطراز | EPP1518-0002 |
| بروتوكول المنتج | EtherCAT P |
| عدد المدخلات | 8 (يمكن تهيئة 2 منها كعدادين تصاعديين/تنازليين بسعة 32 بت) |
| وصلة واجهة الناقل | مقبسان M8، محميان، من النوع اللولبي، بترميز P |
| نوع منفذ الإدخال | M12 x 1، 5 سنون، بترميز A |
| جهد الإدخال الاسمي | 24 فولت تيار مستمر (-15% / +20%) |
| جهد إشارة المنطق "0" | من -3 إلى +5 فولت تيار مستمر (EN 61131-2، النوع 3) |
| جهد إشارة المنطق "1" | من 11 إلى 30 فولت تيار مستمر (EN 61131-2، النوع 3) |
| مواصفة تيار الإدخال | عادةً 3 مللي أمبير (EN 61131-2، النوع 3) |
| نطاق تكوين مرشح الإدخال | قابل للضبط، من 0 إلى 100 مللي ثانية |
| مصدر طاقة المستشعر | من جهد التحكم Us، بحد أقصى 0.5 أمبير لكل 4 مستشعرات (محمية من قصر الدائرة) |
| استهلاك التيار (Us) | عادةً 100 مللي أمبير |
| العزل الكهربائي | 500 فولت RMS |
| نطاق درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| نطاق درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| درجة الحماية | IP65 وIP66 وIP67 (متوافق مع EN 60529) |
| الوزن | حوالي 165 جم |
| وزن الشحن (محسوب) | 0.45 كجم |
| منفذ الموصل | دبوس الطرف | تعيين الإشارات |
|---|---|---|
| M8 بترميز P (الطاقة وEtherCAT) | الدبوس 1 | Us (طاقة النظام والمستشعر +24 V DC) |
| الدبوس 2 | Up (طاقة المشغّل/الجهاز الطرفي +24 V DC) | |
| الدبوس 3 | GNDs (أرضي النظام/المستشعر) | |
| الدبوس 4 | GNDp (أرضي المشغّل/الجهاز الطرفي) | |
| M12 بترميز A (منافذ الإدخال الرقمي) | الدبوس 1 | تغذية المستشعر +24 V DC (Us) |
| الدبوس 2 | إشارة الإدخال B (القنوات 2 و4 و6 و8) | |
| الدبوس 3 | أطراف GND (أرضي المستشعر) | |
| الدبوس 4 | إشارة الإدخال A (القنوات 1 و3 و5 و7) | |
| الدبوس 5 | الأرضي الوظيفي (FE) / التدريع |
ينتمي EPP1518-0002 تحديدًا إلى عائلة EtherCAT P. وهو غير متوافق ماديًا مع صناديق سلسلة EtherCAT EP القياسية التي تستخدم ترميز M8 قياسيًا لشبكة Ethernet. إذا كنت تحوّل نظامًا من EtherCAT القياسي إلى EtherCAT P، فيجب استخدام مقسّم تكامل مثل EP9224-0037 لنقل الطاقة وعُقد الشبكة القياسية بأمان إلى بنية الشبكة المرمّزة P.
عند توصيل عدة وحدات EPP على التوالي، احسب هبوط التيار التراكمي عبر ناقلَي Us (النظام) وUp (الأجهزة الطرفية). ورغم أن كل قناة تغذية محلية للمستشعر محمية من القصر حتى 0.5 A، فإن تحميل خطوط التغذية الأساسية M8 بما يتجاوز سعتها سيتسبب في هبوط داخلي للناقل، مما يؤدي إلى حالات أعطال انخفاض الجهد المسجلة في TwinCAT Master. استخدم برنامج TwinCAT System Manager لحساب منحنيات الجهد قبل التشغيل الأولي في الموقع.
تأكد من إحكام سد جميع توصيلات M12 وM8 غير المستخدمة باستخدام أغطية بلاستيكية واقية صحيحة بدرجة حماية IP67. يؤدي ترك المنافذ مفتوحة في بيئات المعالجة الرطبة أو عالية الرطوبة إلى الإخلال بإحكام كتلة الوحدات بالكامل، وقد ينتج عنه قصر متقطع بين دبابيس تغذية المستشعر والأرضي.
ثبّت الجهاز مباشرةً على هيكل آلتك أو قطاعاتها باستخدام مسمارَي M3. تأكد من نظافة سطح التثبيت واستوائه لتجنب إجهادات الالتواء على الغلاف ذي الحماية IP67.
وصّل كابل EtherCAT P الوارد بمقبس M8 العلوي المرمّز P، وأحكم تثبيت حلقة الاقتران للحفاظ على سلامة الإحكام.
وصّل المستشعرات الرقمية بمقابس الإدخال M12. وبرمج معلمات مرشح الإدخال الرقمي المناسبة ضمن TwinCAT (من 0 إلى 100 مللي ثانية) بحسب نوع المستشعر، لتجنب مشكلات ارتداد نقاط التلامس الميكانيكية.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: BECKHOFF
رقم المنتج: EPP1518-0002
Country of origin:ألمانيا
نوع المنتج: وحدات إدخال/إخراج EtherCAT P
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا
