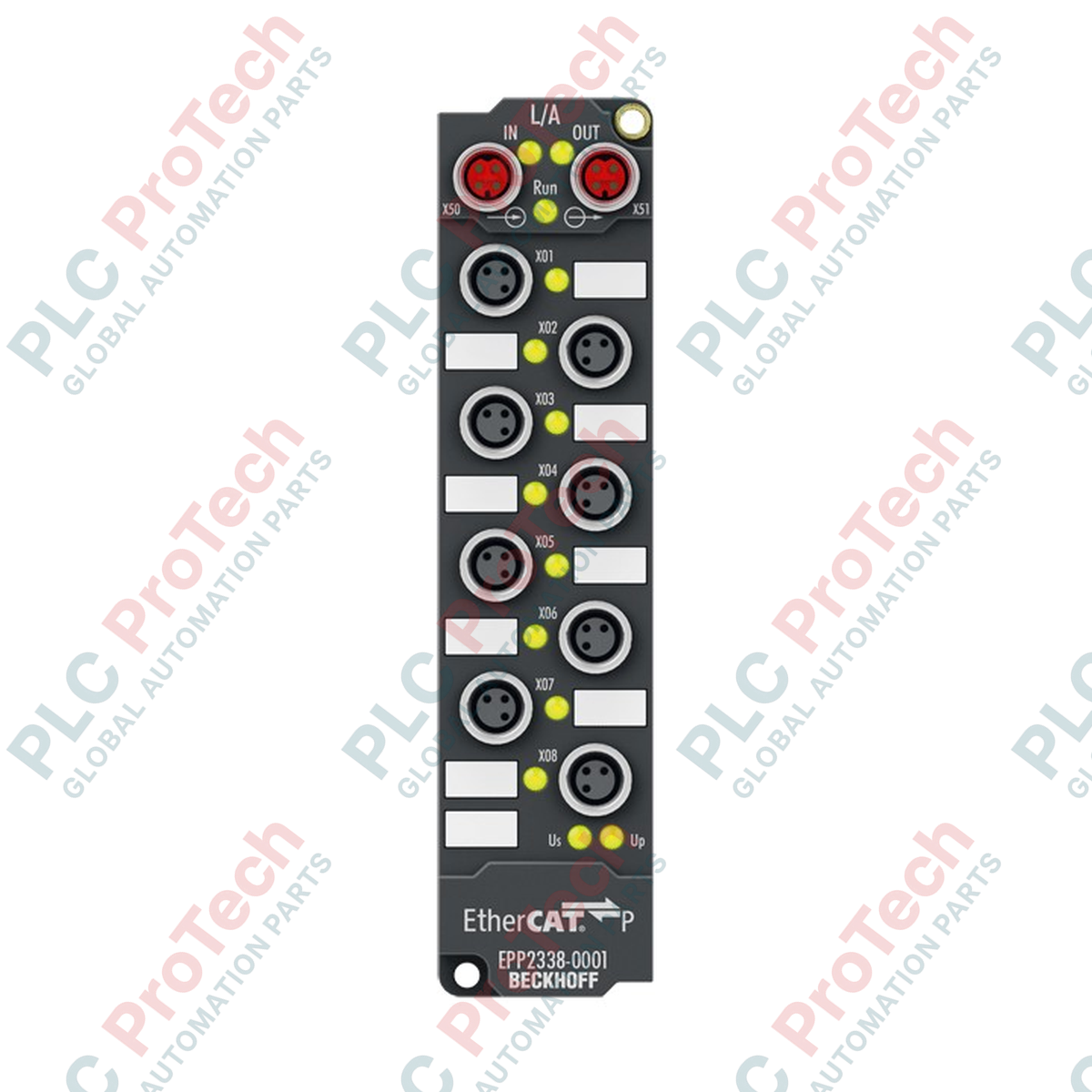

Beckhoff EPP2338-1001 وحدة إدخال/إخراج رقمية EtherCAT P Box ذات 8 قنوات

SKU EPP2338-1001

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: BECKHOFF
رقم المنتج: EPP2338-1001
Country of origin:ألمانيا
نوع المنتج: وحدات إدخال/إخراج EtherCAT P
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

صُممت BECKHOFF EPP2338-1001 لالتقاط الإشارات الثنائية بشكل لامركزي مباشرةً من الآلات، وتضم ثماني قنوات رقمية قابلة للتهيئة كمدخلات أو مخارج ضمن هيكل متين موفر للمساحة بدرجة حماية IP67. تعمل هذه الوحدة ببروتوكول EtherCAT P، وتجمع الاتصالات عالية السرعة ومصادر طاقة 24 V DC (تغذية النظام/المستشعر Us وجهد الأجهزة الطرفية Up للأحمال) في كابل توصيل M8 واحد موحّد. وتتيح التهيئة المرنة للغاية تشغيل كل قناة إما كمدخل رقمي بترشيح 3.0 ms (متوافق مع EN 61131-2، النوع 1/3) أو كمخرج رقمي بقدرة 0.5 A، ما يقلل بدرجة كبيرة من تعقيد الكابلات والمتطلبات الهيكلية في بنى الأتمتة الحديثة.

الميزات

بنية إدخال/إخراج قابلة للتهيئة: ثماني قنوات ثنائية الاتجاه، يمكن تعيين كل منها على حدة كمدخل رقمي أو مخرج رقمي.
تقنية EtherCAT P بكابل واحد: تدمج اتصالات EtherCAT السريعة وطاقة النظام (Us) وطاقة أحمال الأجهزة الطرفية (Up) في موصل M8 واحد بترميز P.
متانة مادية استثنائية: هيكل صناعي محكم الإغلاق بالكامل بدرجات حماية IP65 وIP66 وIP67، ومصمم للتركيب المباشر من دون خزانة تحكم كهربائية.
مخارج محمية كلٌّ على حدة من قصر الدائرة: توفر كل قناة خرج قدرة تبديل تصل إلى 0.5 A، مع حماية مستقلة من قصر الدائرة وإمكانات التشخيص.
تهيئة قوية للإشارات: تتميز المداخل بزمن ترشيح ثابت قدره 3.0 ms لكبح ارتداد نقاط التلامس المادية والتداخل الكهرومغناطيسي.

التطبيقات

خلايا تجميع الروبوتات اللامركزية وأدوات نهايات الأذرع الروبوتية.
أنظمة النقل ومراكز التوزيع اللوجستي عالية الكفاءة في الفرز.
البيئات الرطبة والقاسية في مصانع معالجة الأغذية وتعبئتها.
صفائف مستشعرات ومجمعات مشغلات تُركّب مباشرة على الآلات.

المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنّعة	Beckhoff Automation
رقم الطراز	EPP2338-1001
البروتوكول	EtherCAT P
واجهة الناقل	مقبسا M8 x 2، محميان، من النوع اللولبي، بترميز P
عدد القنوات	8 مداخل أو مخارج رقمية، قابلة للضبط حسب المعلمات
توصيلات الإدخال/الإخراج	M8 x 1، ثلاثي السنون، بترميز A
مواصفات المدخل	EN 61131-2، النوع 1/3
زمن ترشيح المدخل	3.0 ms
جهد الخرج الاسمي	24 V DC (-15% / +20%)
أقصى تيار خرج	0.5 A لكل قناة (مقاوم لقصر الدائرة)
أزمنة التبديل	TON نموذجي: 50 microseconds، TOFF: 100 microseconds
استهلاك التيار (من Us)	100 mA نموذجيًا
العزل الكهربائي	500 V
نطاق درجة حرارة التشغيل	-25 إلى +60 degC
نطاق درجة حرارة التخزين	-40 إلى +85 degC
درجة الحماية	IP65 / IP66 / IP67 (متوافق مع EN 60529)
الاعتمادات	CE، UL
وزن الوحدة	165 g
وزن الشحن (محسوب)	2.0 kg (مع تغليف صناعي واقٍ)

التوصيلات والواجهات

تعيين الموصل / السنون	تعيين الوظيفة / الدائرة
مقبس M8 بترميز P (مدخل EtherCAT P)	يجمع خطي TxD/RxD ويوفر Us (طاقة النظام/المستشعر) وUp (طاقة حمل الأجهزة الطرفية).
مقبس M8 بترميز A (قنوات الإدخال/الإخراج)	السن 1: تغذية مستشعر/مشغّل بجهد +24 V DC؛ السن 3: GND؛ السن 4: إشارة دخل أو خرج مهيأة.

رؤى هندسية مستندة إلى التجربة

الطرازات البديلة والتوافق

يستخدم EPP2338-1001 تقنية EtherCAT P، ما يعني عدم توافقه ماديًا وكهربائيًا مع صناديق EtherCAT القياسية (سلسلة EP ذات منافذ الشبكة المرمّزة A). عند تصميم النظام، تأكد من توصيل هذه الوحدة مباشرةً بموزّع أو طرفية EtherCAT P، مثل قارنة EK1300 أو صندوق توزيع الطاقة EP9224. يتطلب الجهاز TwinCAT 3.1 (أو إصدارًا أحدث) لإجراء تهيئة XML كاملة ومعالجة التشخيصات عبر الإنترنت.

مزالق التطبيقات وملاحظات هندسية

من المشكلات الشائعة في التركيبات الميدانية هبوط الجهد في سلاسل EtherCAT P الطويلة المتصلة بالتتابع. نظرًا إلى أن موصل M8 ذي الترميز P يحمل طاقة النظام (Us) وطاقة حمل المشغلات (Up) في الوقت نفسه، يجب ألا يتجاوز إجمالي التيار المار في مسار واحد 3 A. عند استخدام أحمال حثية على قنوات إخراج متعددة، احسب دائمًا ذروة التيار التراكمية لتجنب حدوث خطأ انخفاض الجهد في خط Up، ما يؤدي إلى إطلاق إنذار في تشخيصات الصندوق.

نصائح التشغيل والتوصيلات

لضمان سلامة تصنيف IP67، يجب إغلاق منافذ M8 غير المستخدمة بأغطية واقية مصنفة IP67. عند إنهاء موصلات شبكة M8 ذات الترميز P، استخدم مفتاح عزم معايرًا ومضبوطًا على 0.4 Nm لتجنب إتلاف السنون وضمان إحكام الحشية ومقاومتها للماء. في البيئات كثيرة الاهتزاز (مثل الأذرع الروبوتية المتحركة)، لفّ كابل شبكة EtherCAT P وثبّته مع الحفاظ على نصف قطر انحناء لا يقل عن 10x القطر الخارجي للكابل، لتجنب الإجهاد المستمر على وصلات اللحام الداخلية لمقبس M8.

إرشادات التركيب

تحذير بالغ الأهمية: قبل تركيب أي جهاز أو استبداله أو تهيئته فعليًا ضمن بنية EtherCAT P، اعزل مصدر الطاقة الرئيسي وتأكد من عدم وجود جهد على خطي Us (النظام) أو Up (الحمل). لا توصل أي كابلات M8 ولا تفصلها وهي تحت الحمل؛ إذ يتسبب ذلك في حدوث قوس كهربائي قد يؤدي إلى تلف دائم في دوائر الاتصال الداخلية الحساسة.

1

التركيب: ركّب EPP2338-1001 مباشرةً على إطار معدني مسطح أو لوحة تثبيت. اربط براغي التثبيت بعزم 1.2 Nm.

2

توصيل الشبكة: وصّل كابل EtherCAT P الوارد بمقبس الإدخال العلوي M8 ذي الترميز P، ومدّد كابل الإخراج إلى العقدة التالية.

3

توصيل الإدخال/الإخراج: وصّل مستشعرات المجال المنفصلة أو المشغلات بالقنوات الثماني القابلة للتهيئة من نوع M8 باستخدام كابلات ثلاثية السنون بترميز A.

4

فحص النظام: شغّل الشبكة وافحص النظام باستخدام TwinCAT 3 System Manager. اضبط كل قناة على الحالة الوظيفية المطلوبة (إدخال/إخراج) ضمن إعدادات CoE.

FAQ

هل يمكن استخدام EPP2338-1001 على شبكة EtherCAT قياسية؟

لا. تستخدم الوحدة تقنية EtherCAT P، التي تجمع الطاقة والاتصالات عبر كابل واحد بترميز P. وهي غير متوافقة ماديًا مع وحدات EtherCAT القياسية، ويجب توصيلها بطرف رئيسي EtherCAT P أو عقدة توزيع.

كيف تُضبط القنوات الفردية كمدخلات أو مخرجات؟

يتم ضبط القنوات برمجيًا. يمكنك تغيير معلمات كل قناة وضبطها ديناميكيًا في دليل CoE (Can-over-EtherCAT) عبر TwinCAT.

ما الحد الأقصى لتيار الخرج الذي تدعمه كل قناة؟

يمكن لكل قناة من القنوات الثماني توفير تيار يصل إلى 0.5 A عند ضبطها كمخرج. وكل قناة محمية بشكل مستقل من قصر الدائرة.

ماذا يحدث إذا تجاوز الحمل الحالي على خط EtherCAT P مقدار 3 A؟

يؤدي تجاوز الحد المادي البالغ 3 A إلى انخفاض حرج في الجهد على خطي Us/Up. ويتسبب ذلك في تفعيل تشخيص انخفاض الجهد محليًا، وقد يوقف اتصالات الناقل في الأجزاء اللاحقة.
