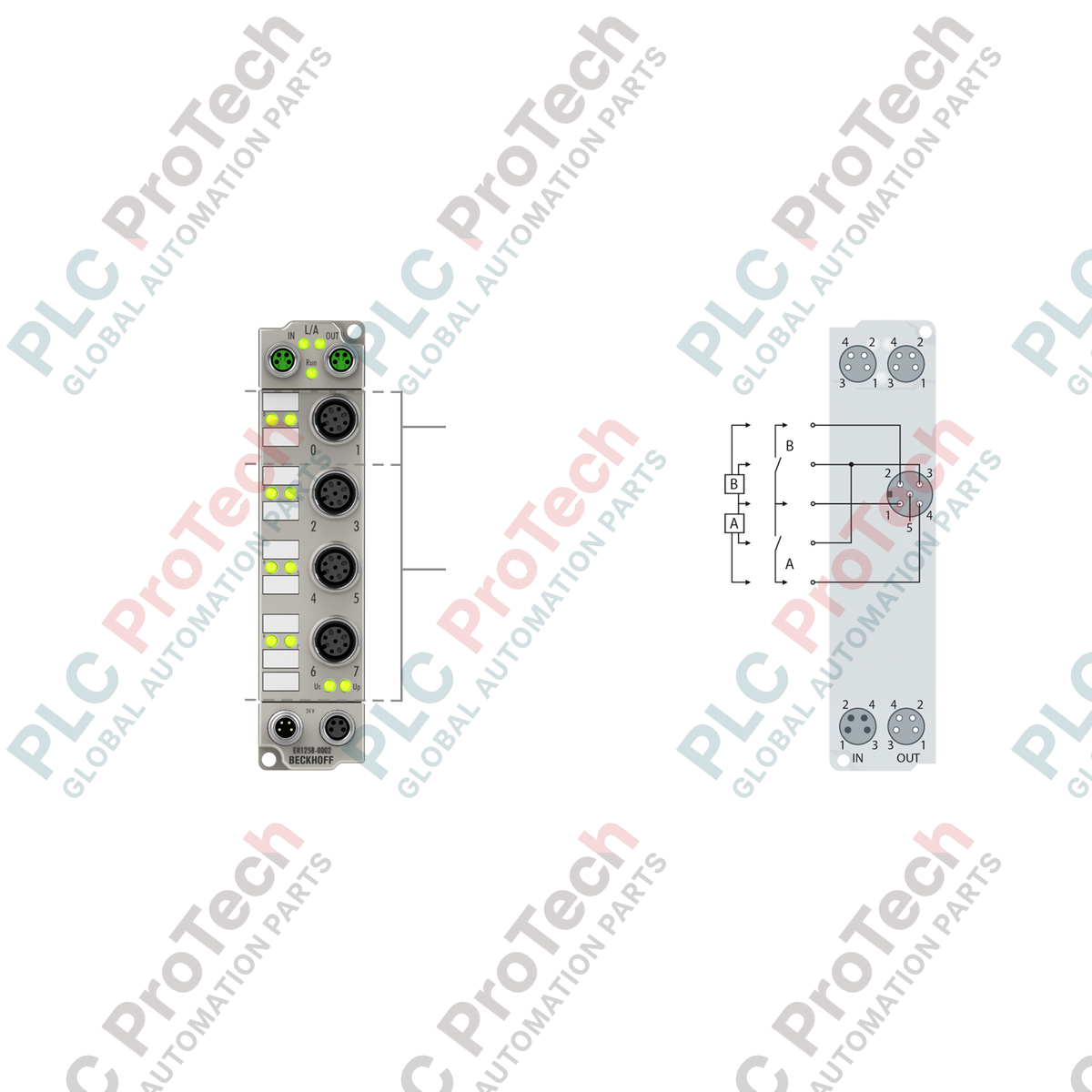

صُممت وحدة Beckhoff ER1258-0002 EtherCAT Box لتناسب البنى الصناعية اللامركزية، وهي تعمل كواجهة إدخال رقمي بتصنيف IP67 ومصممة لالتقاط الإشارات عالية السرعة في ظل الظروف البيئية القاسية. تحتوي هذه الوحدة على 8 مداخل رقمية، بما في ذلك قناتان مزودتان بوظائف وضع الطابع الزمني بدقة تقل عن الميكروثانية. وتتمتع الوحدة بهيكل متين من سبائك الزنك المصبوبة، وتعالج حالات الإشارة مباشرة على مستوى الآلة، مما يلغي الحاجة إلى خزائن تحكم واقية ويقلل من تعقيد توصيلات المجال.
| معلمة المواصفات | القيمة / التفاصيل |
|---|---|
| الشركة المصنّعة | Beckhoff Automation |
| رقم الطراز | ER1258-0002 |
| البروتوكول / ناقل المجال | EtherCAT |
| عدد المداخل | 8 (بما في ذلك قناتان مع تهيئة الطابع الزمني) |
| توصيلات الإدخال | M12 × 4 (5 دبابيس، بترميز A) |
| توصيلات الناقل | مقبسان M8 × 2 (محميان، توصيل لولبي) |
| جهد الإدخال الاسمي | 24 فولت تيار مستمر (-15% / +20%) |
| زمن ترشيح الإدخال | 10 ميكروثوانٍ |
| حالات الإشارة (EN 61131-2، النوع 3) | إشارة "0": من -3 إلى +5 فولت | إشارة "1": من 11 إلى 30 فولت |
| الساعات الموزعة | نعم (دقة أقل من 100 نانوثانية، واستبانة 1 نانوثانية على القناتين 0/1) |
| استهلاك التيار (من US) | 120 مللي أمبير (باستثناء حمل المستشعر) |
| منافذ الطاقة | التغذية: 1 × M8 ذكر (4 دبابيس)؛ المصب: 1 × M8 أنثى (4 دبابيس) |
| العزل الكهربائي | 500 فولت RMS |
| نطاق درجة حرارة التشغيل | من -25 إلى +60 درجة مئوية |
| نطاق درجة حرارة التخزين | من -40 إلى +85 درجة مئوية |
| درجة الحماية من دخول الأجسام | IP65 / IP66 / IP67 (متوافق مع EN 60529) |
| الأبعاد (W × الارتفاع × العمق) | 30 مم × 126 مم × 26.5 مم |
| مادة الهيكل | سبائك الزنك المصبوبة |
| الوزن الصافي | 265 g |
| وزن الشحن (محسوب) | 2.0 كجم (بما في ذلك التغليف الصناعي الآمن) |
| منفذ الموصل | النوع | تخصيص الدبابيس النموذجي ووظيفتها |
|---|---|---|
| قنوات الإدخال من 0 إلى 7 | 4 × M12 (قناتان لكل منفذ) | الطرف 1: مصدر طاقة المستشعر +24 فولت تيار مستمر؛ الطرف 2: المدخل B؛ الطرف 3: GND؛ الطرف 4: المدخل A؛ الطرف 5: FE (التأريض الوظيفي). |
| مدخل EtherCAT | أنثى M8، 4 أطراف، محمية | الطرف 1: Tx+؛ الطرف 2: Rx+؛ الطرف 3: Rx-؛ الطرف 4: Tx-. وصلة تدريع لولبية. |
| تغذية مصدر الطاقة | ذكر M8، 4 أطراف | الطرف 1: جهد تحكم +24 فولت تيار مستمر (US)؛ الطرف 2: جهد محيطي +24 فولت تيار مستمر (UP)؛ الطرف 3: GNDS؛ الطرف 4: GNDP. |
يُعد ER1258-0002 المصنوع من الزنك المصبوب بديلًا شديد المتانة للطراز EP1258-0002 ذي الهيكل البلاستيكي. ويشترك الطرازان في المعلمات الوظيفية وملفات TwinCAT XML (ESI) نفسها. تأكد من تطبيق TwinCAT 3 (الإصدار 4020 أو أحدث) للاستفادة الكاملة من تشخيصات الساعة الموزعة (DC) وأداء المزامنة دون الميكروثانية في ER1258-0002.
لمنع عدم دقة التوقيت في مداخل الطوابع الزمنية عالية السرعة (القناتان 0 و1)، تجنب استخدام مستشعرات ذات تأخيرات تبديل تتجاوز 5 ميكروثوانٍ. غالبًا ما تُحدث مستشعرات القرب القياسية تأخيرًا متأصلًا يضعف قدرة الجهاز على المزامنة بالنانوثانية. بالإضافة إلى ذلك، تأكد من ألا يتجاوز سحب طاقة المستشعر الحد المدمج البالغ 0.5 أمبير لتجنب تفعيل حماية القصر الإلكتروني الداخلية.
استخدم دائمًا كابلات ناقل مجال M8 محمية لتوصيل منافذ EtherCAT. يجب أن يحقق التدريع اللولبي في الهيكل المصنوع من الزنك تلامسًا معدنيًا مستمرًا مع درع الكابل لتقليل الضوضاء الكهرومغناطيسية على الإشارات عالية التردد. يجب إغلاق توصيلات M12 وM8 غير المستخدمة باستخدام أغطية حماية IP67 لمنع دخول الرطوبة والحفاظ على التصنيفات البيئية.
ثبّت الهيكل المصنوع من الزنك المصبوب على سطح معدني مستوٍ ومؤرّض باستخدام مسمارَي M3 عبر فتحات التثبيت ذات القطر 3.5 مم. اربط مسامير التثبيت بعزم 0.8 نيوتن متر.
ثبّت خطوط EtherCAT الواردة والصادرة في مقابس M8. تأكد من إحكام طوق اللولب بالكامل للحفاظ على سلامة الإحكام وفق معيار IP67.
وصّل خطوط مصدر الطاقة بجهد 24 فولت تيار مستمر بواجهة التغذية M8 ذات 4 أطراف، مع مراقبة حدود التيار لمنع تحميل الوحدات اللاحقة بشكل زائد.
وصّل المداخل الرقمية بمقابس M12 باستخدام كابلات بترميز A. اضبط مرشحات المداخل ومتغيرات الساعة الموزعة ضمن مدير نظام TwinCAT.
