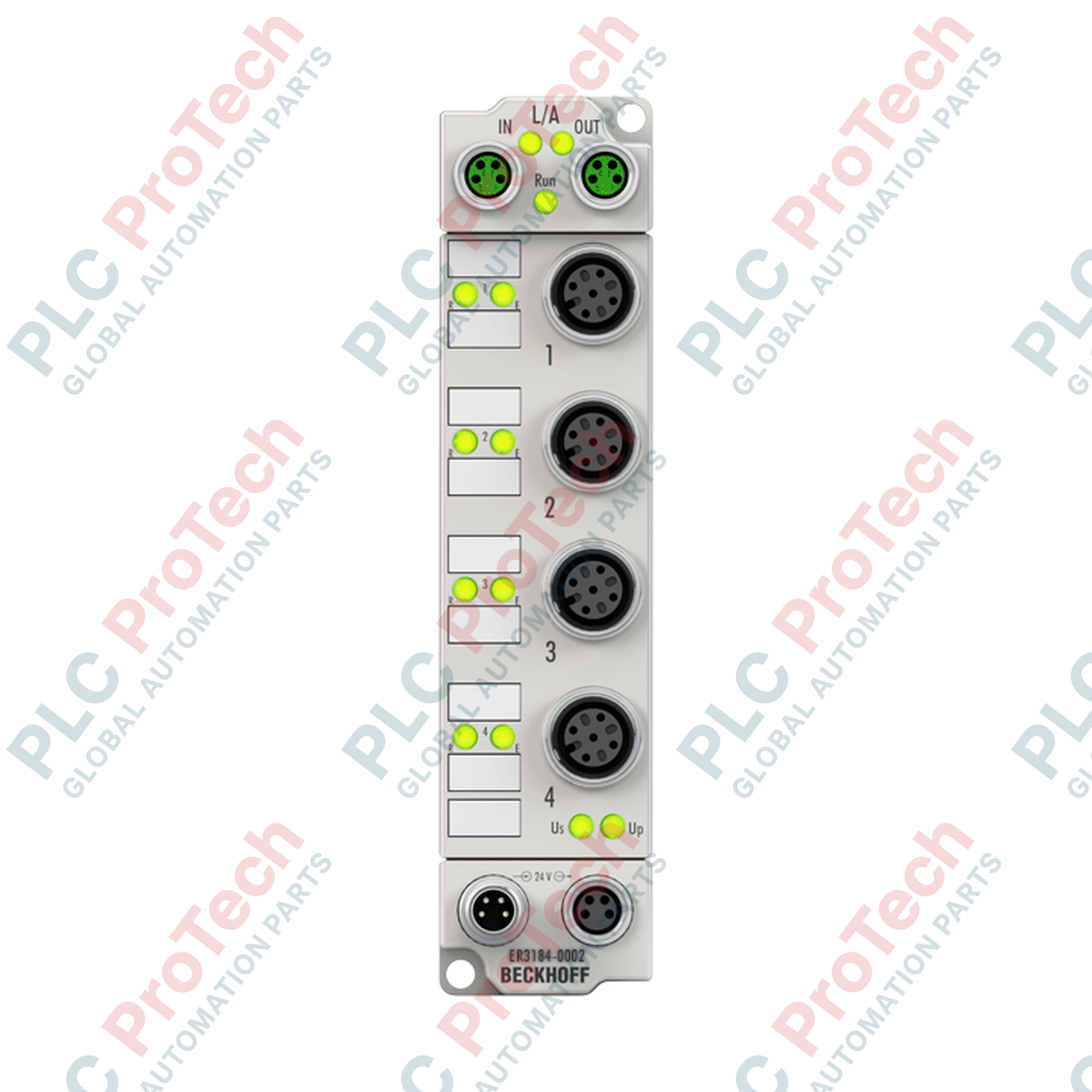

صُمّم صندوق EtherCAT Beckhoff ER3184-0002 للنشر الميداني المباشر دون خزانة تحكم، ويوفر معالجة عالية الدقة لما يصل إلى أربع إشارات إدخال تناظرية في البيئات القاسية. تتيح هذه الوحدة اختيارًا قابلًا للتهيئة برمجيًا بين قياسات الجهد (-10/0 إلى +10 فولت) والتيار (0/4 إلى 20 مللي أمبير) لكل قناة على حدة. ويضمّها غلاف متين من الزنك المصبوب بالقالب بدرجة حماية IP67، كما تعالج الإشارات بدقة 16 بت وأزمنة تحويل سريعة، ما يجعلها مثالية للآلات الموزعة وحلقات العمليات التي تتطلب مناعة عالية ضد الضوضاء.
| المعلمة | المواصفة |
|---|---|
| الشركة المصنعة | Beckhoff Automation |
| رقم الطراز | ER3184-0002 |
| عدد المدخلات | 4 (أحادية الطرف) |
| نطاقات الإشارة | من -10 إلى +10 فولت | من 0/4 إلى 20 مللي أمبير (قابلة للضبط لكل قناة) |
| الدقة | 16 بت (بما في ذلك الإشارة) |
| زمن التحويل | حوالي 100 ميكروثانية |
| المقاومة الداخلية | > 200 كيلو أوم (الجهد) | عادةً 85 أوم + جهد الصمام الثنائي (التيار) |
| جهد النمط المشترك (UCM) | حد أقصى 35 فولت |
| عدم اليقين في القياس | < ±0.3% (بالنسبة إلى قيمة النطاق الكامل) |
| الساعات الموزعة (DC) | مدعوم، مزامنة عالية الدقة |
| مرشح الإدخال | قابل للتهيئة، تردد الحد 5 كيلوهرتز |
| مصدر الطاقة الاسمي | 24 فولت تيار مستمر (-15% / +20%) |
| استهلاك التيار | 120 مللي أمبير من US |
| العزل الكهربائي | 500 فولت |
| تصنيف IP | IP65 / IP66 / IP67 (متوافق مع EN 60529) |
| درجة حرارة التشغيل | من 0 إلى 55 درجة مئوية |
| درجة حرارة التخزين | من -25 إلى 85 درجة مئوية |
| الوزن | حوالي 265 غ |
| المعايير والاعتمادات | CE، UL |
| الموصل / الدبوس | التعيين الوظيفي |
|---|---|
| مقابس ناقل M8 (2 × محمية) | EtherCAT IN / EtherCAT OUT |
| دبوس مقبس M12 رقم 1 | +24 V DC sensor supply (derived from UP) |
| تغذية مستشعر بجهد +24 فولت تيار مستمر (مشتقة من UP) | المدخل التناظري + (الجهد / التيار) |
| طرف مقبس M12 رقم 3 | GND (أرضي تغذية المستشعر) |
| طرف مقبس M12 رقم 4 | المدخل التناظري - (أرضي الإشارة) |
| طرف مقبس M12 رقم 5 | التدريع / التأريض الوظيفي (FE) |
يعمل ER3184-0002 كبديل متين ومثبت ميدانيًا لصندوق EtherCAT EP3184-0002 القائم على الخزانة. تتميز الوحدتان بالسلوك الإلكتروني نفسه وسجلات ضبط المعلمات نفسها عبر TwinCAT. غير أن غلاف ER3184 مصنوع من سبائك الزنك المصبوب للخدمة الشاقة، في حين تستخدم وحدات سلسلة EP أغلفة بلاستيكية أخف وزنًا. وتظل إمكانية التوافق المباشر للبرامج الثابتة متاحة بدءًا من TwinCAT 2.11 Build 2040 والإصدارات اللاحقة من TwinCAT 3.x.
عند تهيئة القنوات للعمل في نمط التيار (من 0 إلى 20 مللي أمبير أو من 4 إلى 20 مللي أمبير)، تمر مسارات الإدخال الداخلية عبر مقاومة تحويل 85 أوم على التوالي مع صمام ثنائي للحماية. يجب على مصممي النظام التأكد من أن المستشعر المرسل لديه جهد امتثال كافٍ للتغلب على هبوط الجهد الأمامي للصمام الثنائي عند تيار الحلقة الكامل، ولا سيما عند تشغيل الأجهزة السلبية التي تعمل عبر الحلقة.
لضمان إحكام العزل وفق IP67 والحفاظ على أداء التدريع، يجب إحكام سد جميع توصيلات M12 وM8 غير المستخدمة باستخدام أغطية حماية أصلية من Beckhoff. صِل الغلاف المصنوع من الزنك مباشرةً بسرير الآلة عبر شريط تأريض مخصص منخفض الممانعة. يمنع ذلك حلقات التأريض ويضمن تصريف الضوضاء عالية التردد بعيدًا عن محولات A/D الحساسة بدقة 16 بت.
ثبّت ER3184-0002 على سطح معدني مستوٍ باستخدام مسماري M3 عبر فتحات التثبيت المدمجة لإنشاء واجهة ميكانيكية وحرارية متينة.
ثبّت كابلات اتصال EtherCAT M8 (منفذا IN وOUT) باستخدام مفتاح عزم معاير على 0.4 نيوتن متر للحفاظ على سلامة الحماية من دخول العوامل الخارجية.
وصّل كابلات المستشعرات التناظرية بقنوات M12 المناسبة. تأكد من تطبيق مخطط توزيع الأطراف الصحيح لمتطلبات حلقة التيار النشطة مقابل السلبية.
زوّد مدخل الطاقة M8 (US وUP) بجهد 24 فولت تيار مستمر. افتح TwinCAT، وافحص حلقة EtherCAT، واضبط متغيرات CoE (CAN عبر EtherCAT) لتتوافق مع ملفات جهد أو تيار المستشعرات.
