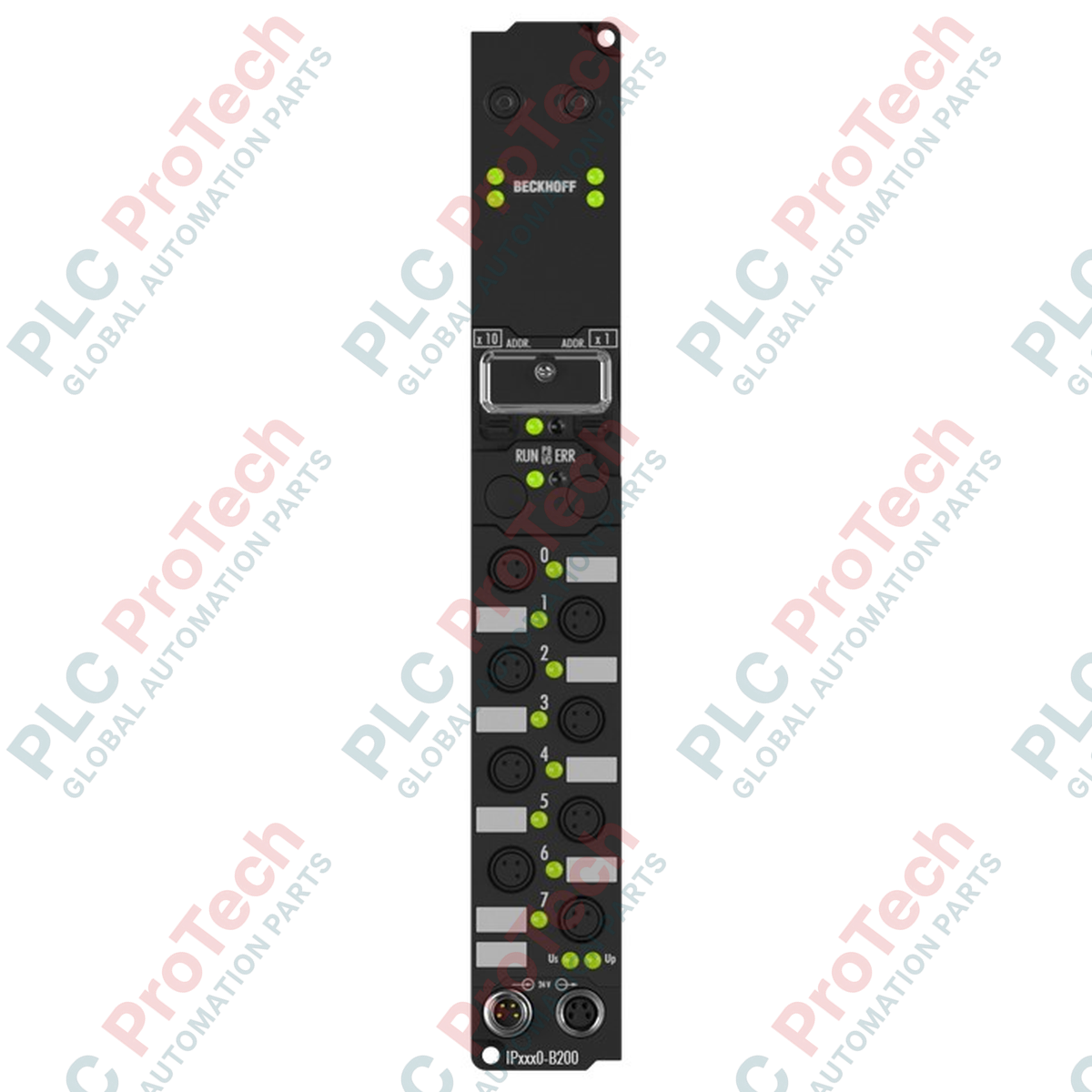

صُممت وحدة Beckhoff IP2020-B200 للأتمتة الصناعية الموزعة المقاومة للتشويش، وتوفر وصلات متينة لعقد التحكم عبر واجهة ألياف ضوئية عالية السرعة. وتعمل هذه الوحدة بصفتها Fieldbus Box لامركزية، حيث تتكامل بسلاسة مع طوبولوجيات حلقات Lightbus لتوفير سرعات نقل بيانات سريعة تبلغ 2.5 ميغاباود عبر خطوط الألياف الضوئية. ويوفر تصميمها عزلًا جلفانيًا مدمجًا وحصانة تامة ضد التداخل الكهرومغناطيسي (EMI)، ما يجعلها مثالية لمناطق التصنيع الشاقة. وتستخدم الوحدة واجهات توصيل M8 قياسية لتوجيه طاقة التحكم، كما تتميز بمقابس ألياف ضوئية متخصصة متوافقة مع التوصيل المباشر.
| المعامل | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Beckhoff |
| تسمية الطراز | IP2020-B200 |
| واجهة الناقل | مقبسا ألياف ضوئية × 2 للقابس ZS1020-0010 |
| معدل نقل البيانات | 2.5 ميغاباود |
| جهد تغذية التحكم | 24 فولت تيار مستمر (-15% / +20%) |
| موصل تغذية الطاقة | مقبس ذكر M8 واحد ×، رباعي السنون |
| موصل طاقة المصب | مقبس أنثى M8 واحد ×، رباعي السنون |
| العزل الكهربائي | جهد التحكم إلى ناقل المجال: نعم |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 55 درجة مئوية |
| درجة حرارة التخزين | من -25 درجة مئوية إلى 85 درجة مئوية |
| درجة الحماية من دخول الأجسام والمواد | IP65 / IP66 / IP67 (متوافق مع EN 60529) |
| مقاومة الاهتزاز | متوافق مع EN 60068-2-6 |
| مقاومة الصدمات | متوافق مع EN 60068-2-27 |
| المعايير والاعتمادات | CE، UL |
| الوزن الصافي | حوالي 250 جم |
| وزن الشحن (محسوب) | 0.55 كجم (بما في ذلك مواد التغليف) |
| طرف M8 | تخصيص الدائرة | الوصف الوظيفي |
|---|---|---|
| الطرف 1 | +24 V DC Us | جهد تغذية دوائر التحكم للإلكترونيات الداخلية |
| الطرف 2 | +24 V DC Up | جهد التغذية المساعدة/تغذية الحمل للمستشعرات والمشغلات |
| الطرف 3 | GND Us | أرضي مرجعي للإلكترونيات الخاصة بالتحكم |
| الطرف 4 | GND Up | أرضي مرجعي لدوائر تغذية المستشعرات والمشغلات |
يعتمد IP2020-B200 على بروتوكول Beckhoff Lightbus القياسي (بطاقات PCI من طرازي II2001 أو FC2001). عند الانتقال إلى بنية EtherCAT التحتية، فكّر في التحول إلى صناديق Fieldbus من سلسلة EP (مثل EP1111 أو EP2028-0002). ولصيانة الحلقات الضوئية القديمة، احتفظ بمقابس ألياف ضوئية بلاستيكية احتياطية من طراز ZS1020-0010، إذ إن محاذاة التوصيل ضرورية للحفاظ على ميزانية الإشارة عبر العقد المتتالية.
يجب قطع الألياف الضوئية البلاستيكية (POF) بشكل عمودي تمامًا باستخدام قاطع ألياف ضوئية مخصص (مثل Beckhoff ZS1023-0003). تؤدي القطوع الخشنة أو المائلة إلى توهين ضوئي مرتفع، مما يسبب فقدانًا متقطعًا للحزم وظهور رموز أعطال في وحدة التحكم الرئيسية. حافظ على نصف قطر انحناء لا يقل عن 25 مم للألياف الضوئية لتجنب إتلاف اللب الداخلي ماديًا بشكل دائم.
عند إعداد عناوين العقد عبر KS2000، تأكد من ضبط معدل نقل البيانات في واجهة الحاسوب والعقدة ليتوافق مع الإعداد الافتراضي للأجهزة. وعند التحقق من ميزانية مستوى القدرة الضوئية، استخدم مؤشرات حالة سجل التشخيص داخل كلمة تحكم PLC للتحقق من جودة الوصلة الضوئية قبل تشغيل النظام في ظروف تتطلب أداءً عاليًا.
ثبّت IP2020-B200 بإحكام على سطح لوحة مستوٍ وصلب أو على إطار الآلة باستخدام مسامير تثبيت صناعية M4. لا تطبّق شدًا ميكانيكيًا على الهيكل.
أدخل المقابس الليفية الضوئية (ZS1020-0010) في المنافذ الضوئية المخصصة. تأكد من استقرارها بإحكام ومن نقر غلاف التثبيت أو إحكامه جيدًا.
صِل كابلات الطاقة المساعدة M8 ذات الأربعة أطراف بمنفذ الإدخال الذكر. أحكم ربط حلقة الموصل الملولبة M8 بعزم قدره 0.4 نيوتن متر لضمان إحكام العزل ضد الرطوبة وفق معيار IP67.
عند تشغيل الوحدات اللاحقة، أوصل الطاقة من منفذ M8 الأنثى باستخدام كابلات صناعية محمية. أغلِق أي منافذ غير مستخدمة بأغطية بلاستيكية واقية بمعيار IP67.
