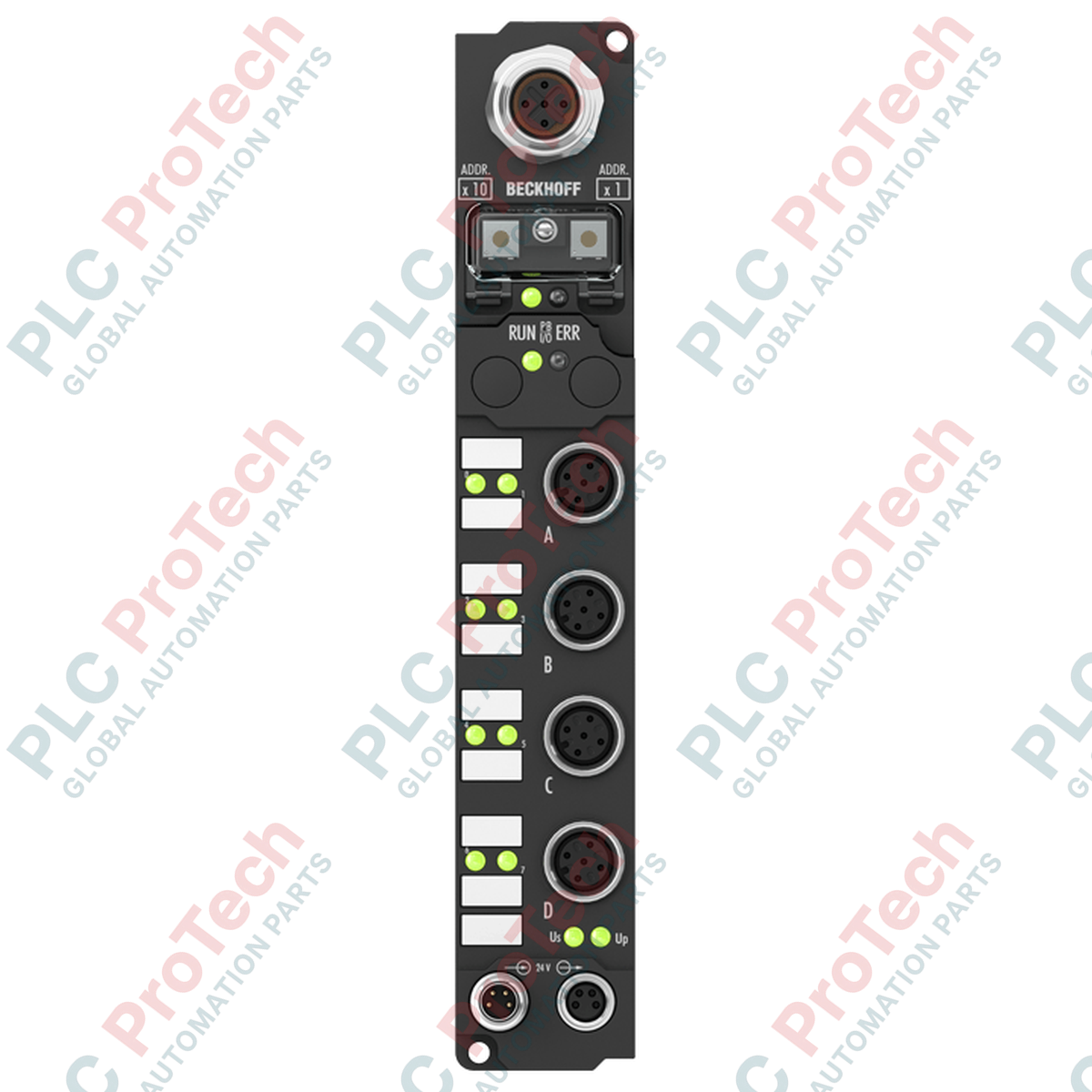

إن BECKHOFF IP1502-B730 عبارة عن صندوق ناقل ميداني عالي الأداء مصمم لعدّ النبضات الرقمية السريعة ضمن شبكات Modbus RTU/ASCII. يعمل هذا الجهاز مباشرةً في البيئات الصناعية القاسية دون خزانة تحكم واقية، ويضم قناتين للعد عالي السرعة بعمق 32 بت، قادرتين على معالجة ترددات دخل تصل إلى 100 كيلوهرتز.
تتضمن الوحدة مدخلين للعداد ومدخلي بوابة ومفتاحين لاتجاه الزيادة/النقصان. يتيح هذا التكوين معالجة النبضات بمرونة، واكتشاف الاتجاه، والتحكم في بوابة العد. تُوصَل إشارات المجال عبر موصلات لولبية قياسية من نوع M12، بينما يوفر مصدر تغذية المستشعرات المدمج طاقة محمية من قصر الدائرة مباشرةً إلى المشفرات أو مستشعرات القرب المتصلة.
يتم الاتصال بوحدة التحكم ذات المستوى الأعلى باستخدام بروتوكولي Modbus RTU أو ASCII عبر واجهة فعلية RS485. ويمكن تهيئة الجهاز، بما في ذلك اختيار العنوان ومعدل البود، باستخدام مفاتيح اختيار العنوان المحلية أو برنامج التشغيل KS2000. يتميز التصميم الفيزيائي بهيكل مدمج من البولي أميد مع درجات حماية IP65 وIP66 وIP67، ما يتيح تركيبه مباشرة على الآلة.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنّعة | BECKHOFF |
| الطراز | IP1502-B730 |
| نوع المنتج | صندوق ناقل ميداني |
| مادة الهيكل | بولي أميد (PA6) |
| الأبعاد (W × الارتفاع × العمق) | 30 مم × 175 مم × 26.5 مم |
| الوزن | حوالي 210 غرام |
| التركيب | فتحتا تثبيت بقطر 3.5 مم لبراغي M3 |
| المعلمة | المواصفات |
|---|---|
| عدد قنوات العداد | 2 |
| سعة العداد | 32 بت لكل قناة |
| تهيئة المدخلات | مدخلان للعداد، ومدخلا بوابة، ومفتاحان للزيادة/النقصان |
| أقصى تردد للعد | 100 كيلوهرتز (2 كيلوهرتز للتبديل لأعلى/لأسفل) |
| جهد الدخل الاسمي | 24 فولت تيار مستمر (-15% / +20%) |
| جهد الإشارة "0" | -3 إلى +5 فولت (EN 61131-2، النوع 2) |
| جهد الإشارة "1" | 11 إلى 30 فولت (EN 61131-2، النوع 2) |
| توصيل الإشارة | M12، من النوع اللولبي |
| المعلمة | المواصفات |
|---|---|
| عدد المخارج | 2 × 24 فولت تيار مستمر، 0.5 أمبير |
| تغذية المستشعر | 0.5 أمبير إجمالًا كحد أقصى، محمي من قصر الدائرة، ومأخوذ من جهد التحكم |
| تغذية جهد التحكم | 24 فولت تيار مستمر (-15% / +20%) |
| استهلاك تيار الصندوق | 45 ملي أمبير (باستثناء تيار المستشعر) |
| توصيل مصدر الطاقة | التغذية: موصل ذكر M8 واحد (4 أطراف)؛ اللاحقة: موصل أنثى M8 واحد (4 أطراف) |
| العزل الكهربائي | جهد التحكم/ناقل الحقل: نعم؛ القنوات/جهد التحكم: لا؛ بين القنوات: لا |
| المعلمة | المواصفات |
|---|---|
| البروتوكول | Modbus RTU / Modbus ASCII |
| واجهة الناقل | مقبس M12 واحد، 5 أطراف، مُرمّز B |
| معدلات الباود | 150، 300، 600، 1200، 2400، 4800، 9600، 19,200، 38,400 باود |
| أقصى مسافة بين المحطات | 1200 م (حسب معدل الباود) |
| وسط الإرسال | كبل نحاسي محمي ومجدول 2 × 0.25 مم² (RS485) |
| عرض البتات في صورة العملية | 80 دخلًا/خرجًا (بيانان بحجم 32 بت، وبيانا تحكم/حالة بحجم 8 بت) |
| وضع التهيئة | مفاتيح اختيار العنوان أو برنامج KS2000 |
| المعلمة | المواصفات |
|---|---|
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
| درجة حرارة التخزين | -25 إلى +85 درجة مئوية |
| درجة الحماية | IP65 / IP66 / IP67 (متوافق مع EN 60529) |
| مقاومة الاهتزاز/الصدمة | متوافق مع EN 60068-2-6 / EN 60068-2-27 |
| الحصانة/الانبعاثات الكهرومغناطيسية | متوافق مع EN 61000-6-2 / EN 61000-6-4 |
| الاعتمادات | CE، UL |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: BECKHOFF
رقم المنتج: IP1502-B730
Country of origin:ألمانيا
نوع المنتج: وحدات صناديق ناقل المجال
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 210ج
Dimensions: 30 ملم × 175 ملم × 26.5 ملم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
