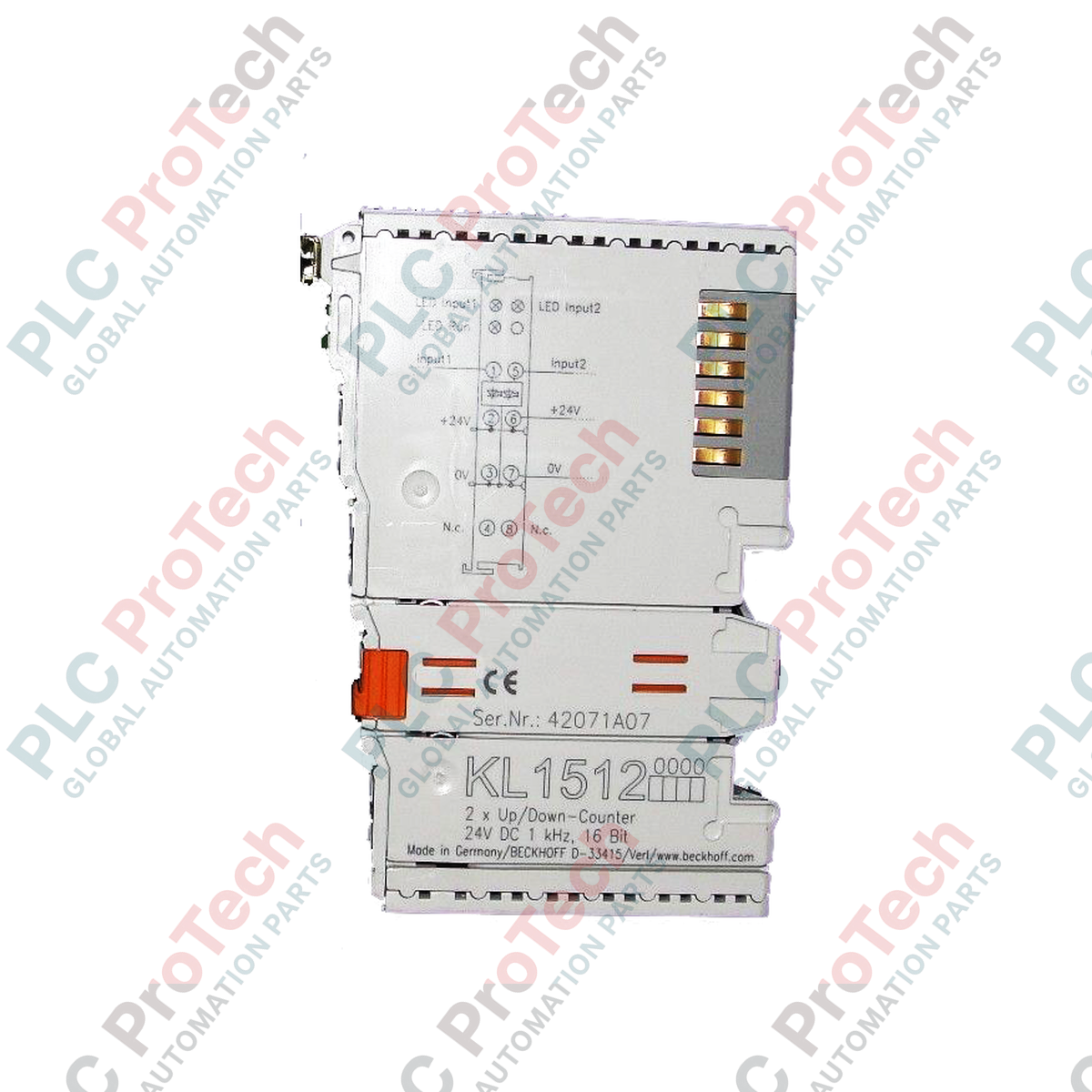

Beckhoff KL1512 طرف ناقل لعداد تصاعدي/تنازلي بقناتين

نظرة عامة على المنتج

إن وحدة طرف ناقل KL1512 (KL 1512) هي عدّاد ثنائي القناة عالي الدقة للعد التصاعدي/التنازلي، صُممت للتكامل السلس ضمن منظومة Beckhoff K-Bus. وقد صُممت لتحقيق الموثوقية في عمليات التصنيع المنفصل ومناولة المواد، إذ تعمل هذه الوحدة ذات 16 بت على عد النبضات الثنائية ونقل حالة العد الآنية إلى وحدات التحكم ذات المستوى الأعلى عبر واجهة معزولة كهربائياً. وفي البيئات الصناعية، مثل مرافق الفرز الآلي ومراكز التشغيل باستخدام أجهزة CNC، تؤدي KL1512 دوراً حاسماً في استشعار الموضع ومراقبة التدفق. ويضمن تصميمها المتين والمعزول جلفانياً سلامة الإشارة حتى في البيئات ذات التشويش الكهربائي، مما يقلل بدرجة كبيرة من التوقف غير المتوقع ويعزز الأداء الحتمي العام لبنية الأتمتة.

التهيئة الفنية

تم تحسين بنية KL1512 لتحقيق المرونة وسهولة النشر في التطبيقات المستقلة عن ناقل المجال. ويمكن تهيئة كل قناة من القناتين المستقلتين بشكل منفرد للعمل كعدّاد تصاعدي أو تنازلي بعمق 16 بت، مما يوفر نطاق عد من 0 إلى 65535. وتتميز الوحدة بتردد أساسي قدره 1 kHz، ما يجعلها خياراً مثالياً لمهام العد البسيطة التي لا تتطلب تغذية راجعة فائقة السرعة من المشفر، لكن تكون فيها الدقة أمراً بالغ الأهمية. وتوفر الثنائيات الباعثة للضوء (LEDs) المدمجة تشخيصاً بصرياً فورياً، إذ تشير إلى حالة إشارة كل دخل. كما يتيح الهيكل المدمج بعرض 12 mm تركيباً عالي الكثافة على سكة DIN، مما يزيد من الاستفادة من مساحة خزانة التحكم مع الحفاظ على تبديد حراري فعال.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف أبدّل بين وضعي العد التصاعدي والعد التنازلي في KL1512؟

يُحدَّد اتجاه العد عادةً عبر بايت التحكم ضمن صورة عملية PLC أو يُضبط من خلال إعدادات TwinCAT System Manager. ويسمح ذلك بالتعديل الديناميكي وفقاً للمتطلبات المحددة لتسلسل الحركة أو منطق العملية.

هل تتوافق KL1512 مع المشفرات التزايدية القياسية؟

صُممت KL1512 لعد النبضات الثنائية البسيطة. وعلى الرغم من قدرتها على معالجة النبضات الواردة من المستشعرات أو المشفرات عند ترددات منخفضة (تصل إلى 1 kHz)، فإنها لا تدعم الإشارات التفاضلية عالية السرعة أو تقييم الطور التربيعي. ولدمج مشفرات RS422 أو 5V TTL عالية السرعة، يُوصى باستخدام سلسلة Beckhoff KL5xxx.

ما ميزات التشخيص المتاحة لاستكشاف فقدان الإشارة وإصلاحه؟

توفر الوحدة الطرفية مصباحي حالة أخضرين يعكسان حالة الدخل. وإذا لم يضئ المصباح عند حدوث نبضة فعلية، فينبغي للمهندسين التحقق من مصدر طاقة المجال 24 VDC وفحص سلامة التوصيلات عند نقاط الوحدة الطرفية.

دليل الهندسة والتركيب

• سلامة الإشارة والتأريض: لتقليل التداخل الكهرومغناطيسي (EMI) في مسارات الكابلات الطويلة، احرص على إبقاء أسلاك الإشارة منفصلة عن خطوط الطاقة ذات الجهد العالي. وعلى الرغم من أن KL1512 تتميز بالعزل الكهربائي، يُوصى باستخدام كابلات مزدوجة مجدولة ومحمية لتغذية نبضات 24 VDC في البيئات عالية التشويش.

• تركيب الوحدة الطرفية: تأكد من تثبيت وحدة طرف الناقل بإحكام على سكة DIN (EN 60715). وحافظ على نظافة سطح التلامس في نقاط الطاقة المطلية بالذهب (الإدخال الجانبي) لضمان اتصال K-bus مستقراً بين الوحدات المتجاورة.

• إدارة الطاقة: تأكد من ترشيح مصدر نقاط الطاقة (24 VDC) بشكل كافٍ. فقد تؤدي ارتفاعات الجهد التي تتجاوز 30 VDC إلى إتلاف دوائر الاستشعار الداخلية. واستخدم دائماً مصدر طاقة صناعياً منظماً لمداخل جانب المجال.
