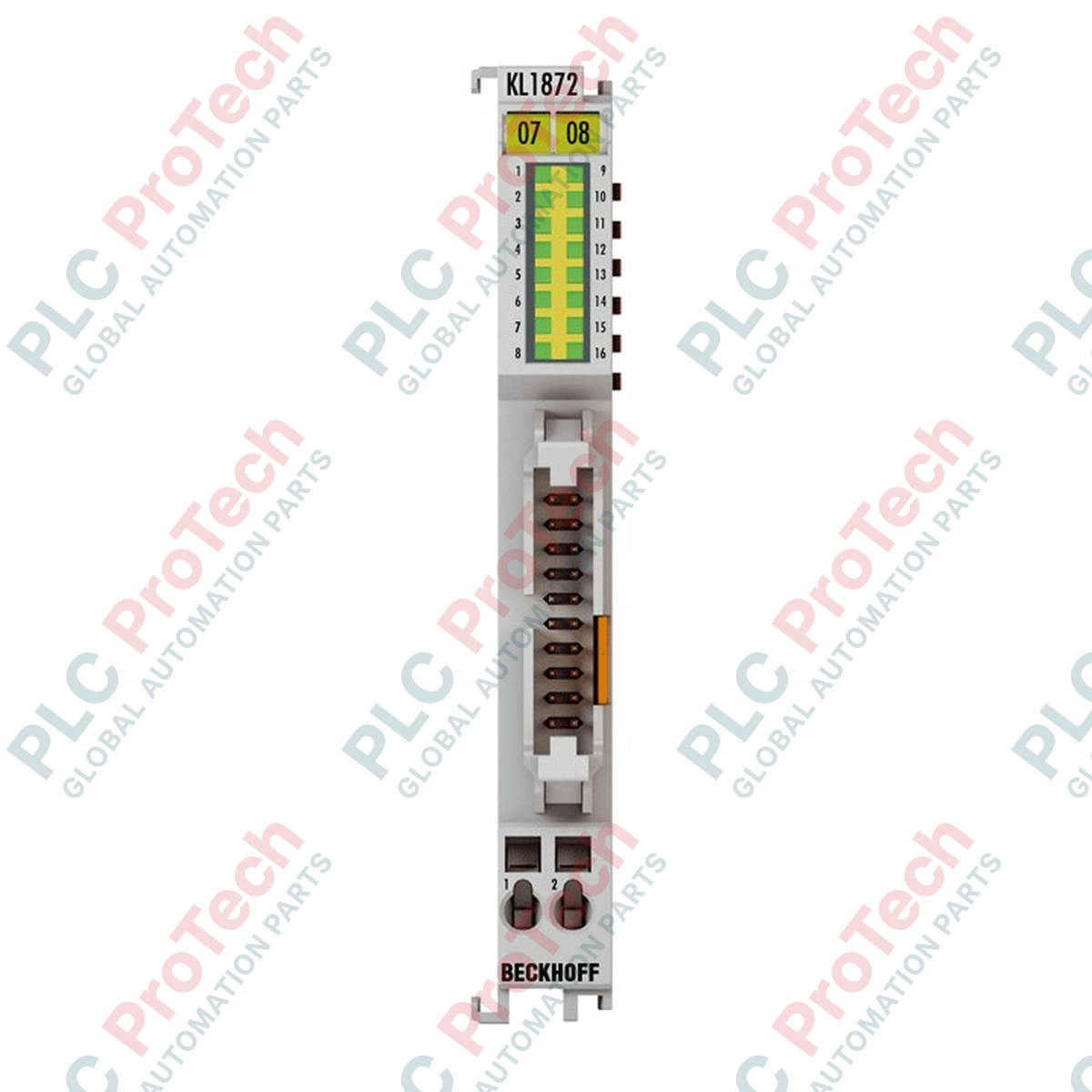

بيكهوف KL1872 وحدة طرفية لإدخال رقمي بـ 16 قناة، 24 VDC، بكابل شريطي مسطح

نظرة عامة على المنتج

إن  KL1872 (KL1872) هو طرف إدخال رقمي عالي الكثافة مكوّن من 16 قناة، مصمم لنظام أطراف ناقل Beckhoff، ومُهندس خصيصًا للتطبيقات محدودة المساحة والإنهاء السريع لعدد كبير من التوصيلات. وعلى عكس الأطراف القياسية، يستخدم  KL1872 تقنية التوصيل بكابل شريطي مسطح، ما يقلل بدرجة كبيرة وقت التجميع وأخطاء التوصيل عند الربط مع مجموعات المستشعرات أو لوحات التوزيع المتخصصة. وبامتثاله لمعايير EN 61131-2 من النوع 1/3، تُعد هذه الوحدة بجهد 24 VDC مثالية لخطوط التجميع الآلية عالية السرعة، وتصنيع أشباه الموصلات، وآلات التغليف المعقدة. ومن خلال تجميع 16 مدخلًا منفصلًا في هيكل واحد بعرض 12 مم، فإنها تزيد كثافة لوحة التحكم إلى أقصى حد، مع ضمان التقاط موثوق للإشارات بفضل مرشح إدخال نموذجي يبلغ 0.2 ms، ما يحمي النظام من الضوضاء الكهربائية الصناعية وارتداد نقاط التلامس.

التكوين الفني

تم تحسين البنية hardware الخاصة بـ  KL1872 لبروتوكول الاتصال الداخلي K-bus، إذ تنقل حالة 16 مدخلًا رقميًا إلى مقارن الناقل باعتبارها صورة عملية واحدة بعرض 16 بت. وتتبع عملية التقاط الإشارة خصائص النوع 3، مع الحفاظ على تيار إدخال نموذجي يبلغ 3 mA لضمان التبديل الموثوق حتى مع المستشعرات الإلكترونية. ومن الميزات الفنية الرئيسية واجهة كابل شريطي مسطح ذات 20 دبوسًا، والتي توفر اتصالًا مباشرًا مع حزم الكابلات المُجمّعة مسبقًا، مما يلغي الحاجة إلى التوصيل الفردي من نقطة إلى نقطة لـ16 موصلًا منفصلًا. تعمل الوحدة بجهد اسمي قياسي قدره 24 VDC، وتوفر عزلًا كهربائيًا بجهد 500 V بين K-bus وجهد المجال، مما يحمي وحدة التحكم المركزية من الارتفاعات المفاجئة للجهد الكهربائي من جانب المجال.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل يتطلب KL1872 أي تكوين برمجي؟

لا، إن  KL1872 وحدة «توصيل وتشغيل». ولا تتطلب أي إعدادات للعنوان أو التكوين. يكتشف مقارن الناقل تلقائيًا عرض الإدخال البالغ 16 بت ويعيّنه في صورة العمليات الخاصة بوحدة التحكم.

ما ميزة خصائص إدخال النوع 3؟

تحدد مواصفة النوع 3 (EN 61131-2) سحب تيار أعلى عند الجهود المنخفضة مقارنةً بالنوع 1. ويضمن ذلك توافقًا أفضل مع المستشعرات ثنائية الأسلاك، كما يوفر مناعة أعلى ضد الضوضاء في البيئات الصناعية «الملوثة» كهربائيًا.

كيف يتم توزيع الطاقة على المستشعرات عند استخدام الكابل الشريطي؟

صُمم  KL1872 لالتقاط الإشارات. وعادةً ما يتم توزيع مصدر 24 VDC الخاص بالمستشعرات عبر حزمة الكابلات الشريطية المسطحة أو لوحة توزيع خارجية. ولا تستخدم الوحدة الطرفية نقاط طاقة قياسية لتوزيع الطاقة في المجال.

دليل الهندسة والتركيب

• سلامة الكابل الشريطي المسطح: عند كبس الموصل ذي 20 دبوسًا، تأكد من أن الكابل عمودي تمامًا على جسم الموصل. فقد تؤدي المحاذاة غير الصحيحة إلى «تداخل الإشارات» أو إشارات متقطعة بين بتات الإدخال المتجاورة. استخدم فقط كابلات مسطحة عالية الجودة مصنفة لنطاق درجات الحرارة الصناعية (حتى 105 درجات مئوية) لتجنب هشاشة العزل.

• تخفيف إجهاد الكابل: نظرًا إلى أن الكابل الشريطي أخف من الأسلاك الصناعية القياسية، فهو عرضة للإجهاد الناتج عن الاهتزاز. ثبّت الكابل الشريطي على بُعد 50 mm من الطرف باستخدام رباط كابلات أو كتيفة تثبيت مخصصة لمنع شد الرأس ذي 20 دبوسًا.

• الامتثال لمتطلبات المناطق الخطرة: يحمل  KL1872 علامتي ATEX وIECEx من نوع «Ex ec» (السلامة المعززة). وللتركيبات في المناطق الخطرة من المنطقة 2، يجب تركيب مجموعة طرف الناقل بالكامل داخل حاوية مصنفة IP54، كما يجب حماية الكابل الشريطي من التلف الميكانيكي للحفاظ على تصنيف الحماية من الانفجار.

• ترشيح الإدخال: المرشح البالغ 0.2 ms ثابت. إذا كان تطبيقك يتضمن نبضات عالية السرعة (مثل النبضات الصادرة عن مشفر أو مقياس تدفق) تتجاوز 2.5 kHz، فتأكد من أن عرض النبضة أكبر بكثير من زمن المرشح البالغ 0.2 ms لتجنب فقدان العد.
