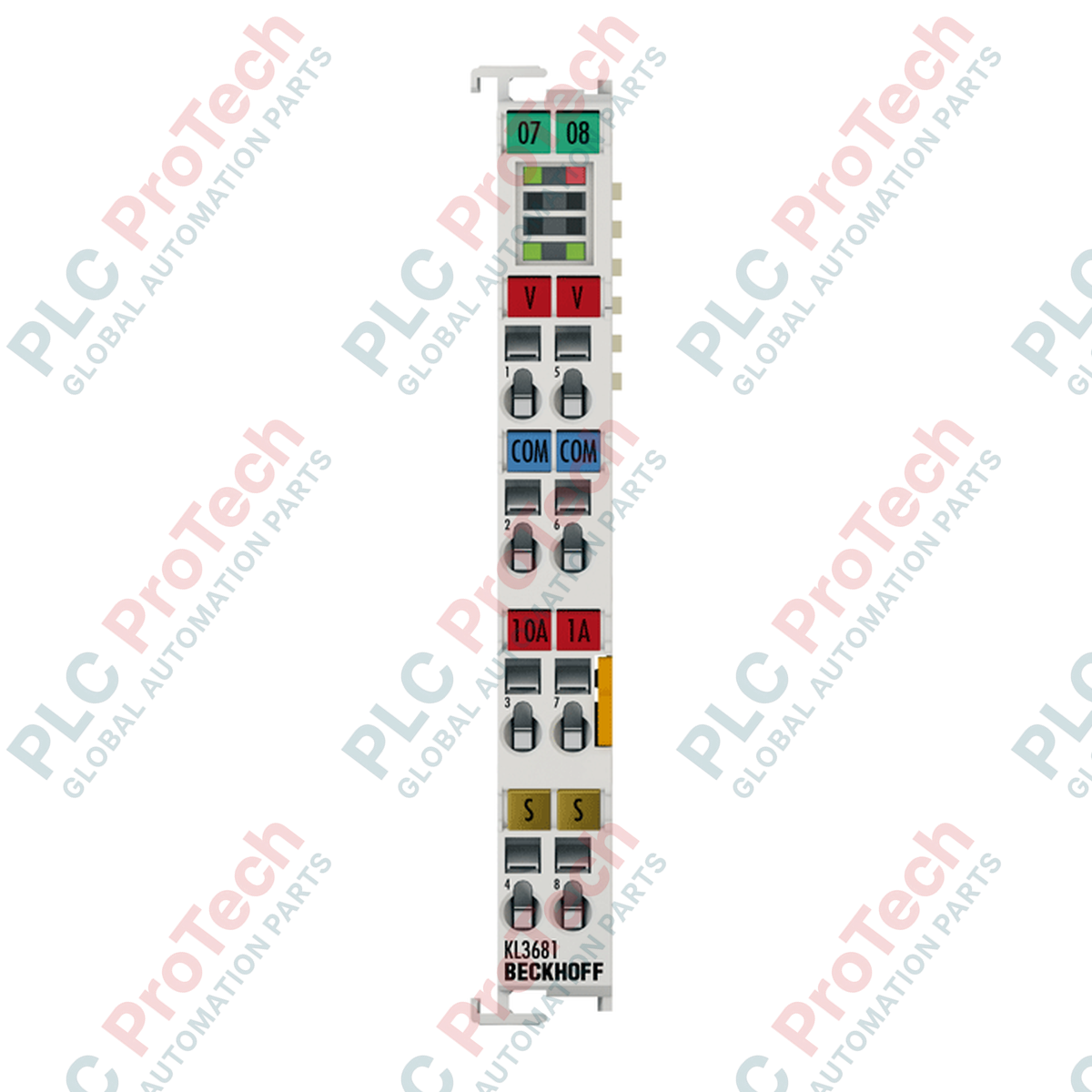

يعمل طرف الناقل Beckhoff KS3681 مباشرة ضمن نظام الإدخال/الإخراج من Beckhoff، ويوفر إمكانات قياس كهربائي عالية الدقة في هيئة طرفية مدمجة. يقيس طرف المقياس المتعدد الرقمي هذا جهود التيار المستمر والمتردد حتى 300 فولت وتيارات حتى 10 أمبير بدقة استثنائية تبلغ 18 بت بالإضافة إلى الإشارة. وعلى خلاف أطراف سلسلة KL القياسية، يتميز KS3681 بمستوى توصيلات قابل للتوصيل، ما يتيح التبديل السريع أثناء التشغيل خلال أعمال الصيانة دون فصل توصيلات المجال بالطرف. كما أن اختيار النطاق التلقائي المدمج، وحساب القيمة الفعالة الحقيقية RMS لأشكال موجات التيار المتردد، وحساب المتوسط الحسابي لإشارات التيار المستمر، تجعل هذه الوحدة مناسبة للدمج المباشر في هياكل التحكم بالآلات.
| المعلمة | القيمة / المواصفة |
|---|---|
| الشركة المصنّعة | Beckhoff |
| رقم الطراز | KS3681 |
| نوع الوحدة | طرف ناقل متعدد القياسات رقمي قابل للتوصيل |
| عدد المداخل | مدخل جهد واحد أو مدخل تيار واحد |
| نطاقات الجهد | 300 مللي فولت، 3 فولت، 30 فولت، 300 فولت |
| نطاقات التيار | 100 مللي أمبير، 1 أمبير، 10 أمبير (مسار التيار العالي) |
| المقاومة الداخلية | 3 ملي أوم / 0.2 أوم / 12.5 ميجا أوم |
| الدقة | 18 بت + إشارة |
| خطأ القياس | 0.01% لقياس الجهد المستمر عند 25 درجة مئوية |
| إجراء القياس | تيار مستمر مع حساب المتوسط الحسابي، وتيار متردد مع حساب القيمة الفعالة الحقيقية RMS |
| زمن التحديث | 0.5 ثانية (ثانية واحدة للاختيار التلقائي لنطاق القياس) |
| استهلاك التيار عبر ناقل K-Bus | 100 مللي أمبير نموذجيًا |
| استهلاك التيار عبر نقاط تلامس الطاقة | لا يوجد (لم تُستخدم نقاط تلامس الطاقة) |
| عرض بتات صورة العملية | بيانات 32 بت، تحكم/حالة 8 بت |
| العزل الكهربائي | 1500 فولت (من ناقل K-bus إلى جهد المجال) |
| مادة الغلاف | بولي كربونات |
| درجة حرارة التشغيل | من 0 إلى +55 درجة مئوية (دون تكاثف) |
| الرطوبة النسبية | 95%، دون تكاثف |
| تصنيف IP | IP20 |
| الأبعاد (W × الارتفاع × العمق) | 12 مم × 100 مم × 68 مم |
| الوزن | 0.07 كجم (70 جم) |
| وزن الشحن (محسوب) | 2.0 كجم |
يوفر KS3681 تكافؤًا وظيفيًا مباشرًا وقابلًا للاستبدال مع طرف القياس المتعدد القياسي KL3681. ويتمثل الاختلاف الرئيسي في تصميم KS الذي يضم وحدة موصل أطراف قابلة للتوصيل. تتطلب وحدات KL3681 القياسية فصل كل سلك على حدة عند استبدال الأطراف. عند ترحيل نظام من KL3681 إلى KS3681، لا يلزم إجراء أي تغيير على إعدادات برنامج TwinCAT أو تخطيط ناقل K أو بنية السجلات. ويظل حجم صورة العملية مطابقًا، ببيانات تبلغ 32 بت وحالة/تحكم تبلغ 8 بت.
عند استخدام مسار التيار العالي (حتى 10 أمبير)، يجب مراقبة السلوك الحراري داخل الصناديق الكثيفة بعناية. قد يؤدي التشغيل المستمر عند 10 أمبير إلى رفع درجات الحرارة المحيطة للأطراف المجاورة. يُوصى بتركيب KS3681 مع توفير خلوص جانبي كافٍ أو بعيدًا عن المكونات المولدة للحرارة، مثل تغذيات طاقة الأطراف، إذا كانت الأحمال ذات التيار العالي نشطة لفترات طويلة. لاحظ أن المصهر 1.25 أمبير يحمي دوائر قياس التيار القياسية فقط. سيؤدي تمرير تيارات تتجاوز 10 أمبير عبر مسار التيار العالي إلى تلف دائم في مقاومات التحويل الداخلية.
للحفاظ على دقة قياس تبلغ 0.01%، استخدم دائمًا كابلات محمية لأسلاك القياس، مع تأريض الغلاف عند نقطة دخول لوحة تجميع الأطراف. بالنسبة إلى التوصيلات القابلة للتوصيل، استخدم مفك براغي قياسيًا مسطح الرأس لتشغيل مشابك الشد. تأكد من تجريد الأسلاك بطول يتراوح بالضبط بين 9 و10 مم. عند استخدام اختيار النطاق التلقائي، انتبه إلى تأخر التحديث البالغ ثانية واحدة، وهو ضروري لاستقرار دوائر القياس الداخلي. إذا كان تطبيقك يتطلب أخذ عينات سريعًا وحتميًا، فاضبط الطرف على اختيار النطاق اليدوي عبر بايت التحكم في TwinCAT System Manager.
تحذير بالغ الأهمية
افصل جميع مصادر الطاقة عن كلٍّ من وحدة تحكم ناقل K ودوائر القياس الميدانية قبل إدخال الوحدة أو إخراجها أو توصيل أسلاكها. قد توجد جهود عالية تصل إلى 300 فولت تيار متردد/مستمر على نقاط تلامس القياس، مما يشكل خطرًا شديدًا بحدوث صدمة كهربائية. تحقّق من فصل الطاقة بالكامل عن دوائر الجانب الميداني باستخدام جهاز قياس خارجي مُعاير قبل التعامل مع مجموعة وحدة الأطراف.
ثبّت الطرف على سكة DIN قياسية بعرض 35 مم ومتوافقة مع EN 60715، وأحكم تثبيته حتى تصدر آلية القفل صوت نقرة.
حاذِ وصلات اللسان والأخدود الجانبية بعناية مع أطراف ناقل K المجاورة لتجنب إتلاف نقاط التلامس المنزلقة المطلية بالذهب.
وصّل وحدة موصل الأطراف القابلة للتوصيل باستخدام مفك براغي مسطح الرأس. ثبّت الموصلات الصلبة أو المجدولة (0.08 إلى 1.5 مم²) داخل أطراف المشبك الزنبركي.
صِل وحدة التوصيلات القابلة للتوصيل والمجهزة مسبقًا بواجهة الأطراف. طبّق جهد التحكم للتحقق من إضاءة مصابيح LED الخاصة بحالة ناقل K بشكل صحيح.
