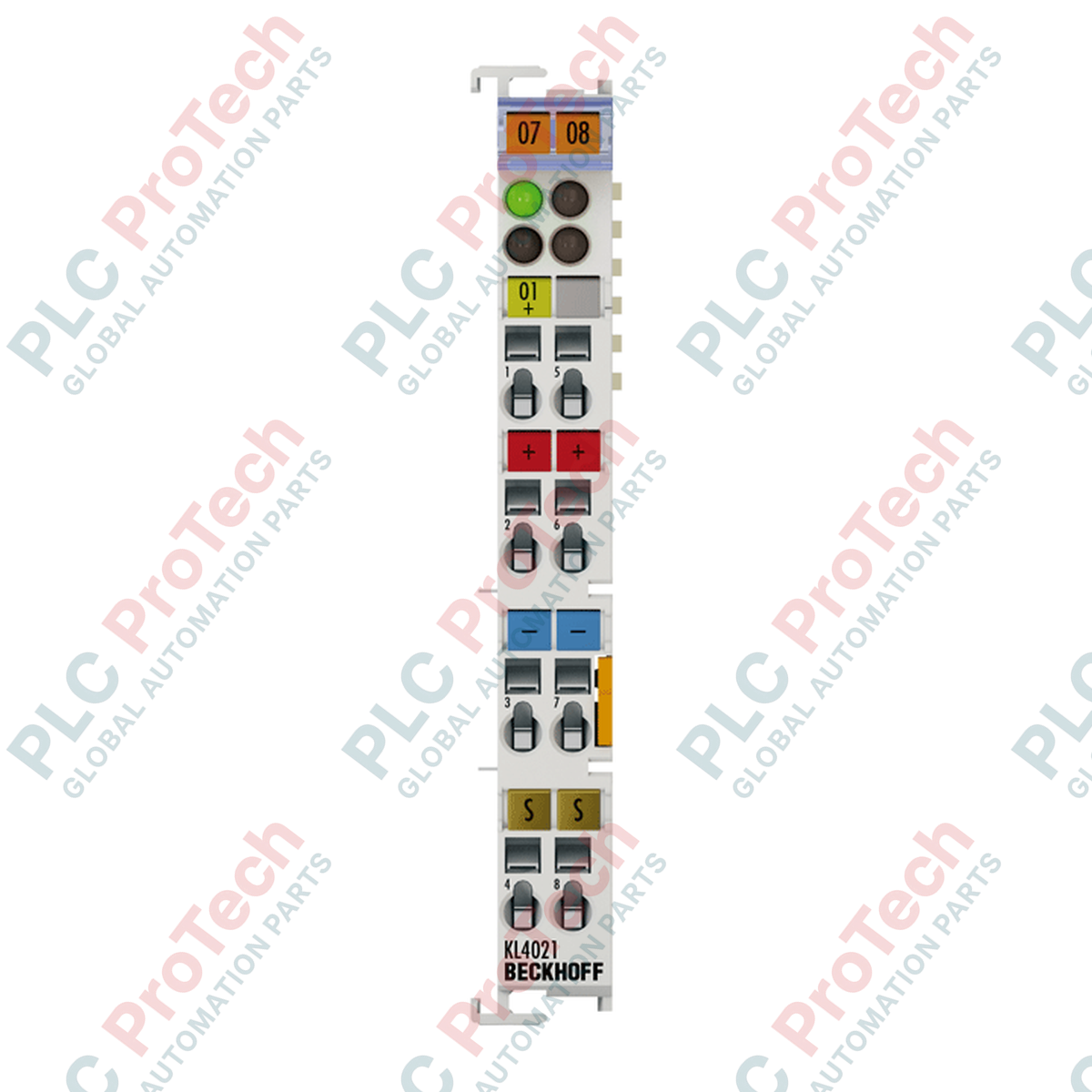

BECKHOFF KS4021 طرفية ناقل بخرج تناظري ذي قناة واحدة، 4-20 mA

نظرة عامة على المنتج

تُعالج وحدة طرفية الناقل  KS4021 (KS4021)  لإشارات التحكم التناظرية ضمن النطاق من 4 إلى 20 مللي أمبير وبدقة 12 بت. وقد صُممت هذه الوحدة التناظرية أحادية الطرف للبيئات الصناعية القاسية، مثل منشآت المعالجة الكيميائية ومحطات معالجة المياه ومرافق توليد الطاقة، وتنقل الإشارات مع عزل جلفاني إلى مستوى المشغلات. ويعالج تصميمها المدمج عالي الكفاءة مخاطر التوقف الصناعي مباشرةً، من خلال استخدام مستويات توصيل قابلة للفصل تتيح الاستبدال السريع في الموقع دون فصل أسلاك الوحدات الطرفية الفردية. وبالاعتماد على نظام ناقل K من Beckhoff المُثبت كفاءته، تضمن الوحدة اتصالًا موثوقًا بالبيانات في الوقت الفعلي مع وحدة PLC أو وحدة تحكم IPC المركزية.

التهيئة الفنية

يتميز KS4021 بتصميم دائرة أحادي الطرف، ما يجعله مناسبًا للخزائن الكهربائية محدودة المساحة التي تتطلب توجيه كل قناة على حدة. ويتلقى الطاقة مباشرةً من موصلات الطاقة بجهد 24 فولت تيار مستمر، مع دعمه مصدر طاقة بديلًا بجهد 15 فولت تيار مستمر عبر وحدة إمداد الطاقة الطرفية KL9515، لتلبية متطلبات بنى الأنظمة المتخصصة.

تستخدم صورة العملية بيانات بحجم 1 × 16 بت، مع بايت اختياري واحد بحجم 1 × 8 بت للتحكم والحالة من أجل التشخيص المتقدم. ولا تتطلب أي تهيئة للأجهزة أو إعدادات للعناوين، مما يتيح التكامل بالتوصيل والتشغيل مباشرةً في بيئة هندسة TwinCAT. ويتميز هيكل الوحدة بنظام توصيل مزدوج الفتحة ومفتاح، لتثبيت قوي جنبًا إلى جنب على سكة DIN.

المواصفات الفنية

الأسئلة الشائعة حول المنتج

ما الفرق العملي بين KS4021 وKL4021؟

يكمن الاختلاف الأساسي في تصميم الهيكل. يتميز KS4021 بمستوى توصيل قابل للفصل، ما يتيح استبدال إلكترونيات كتلة الأطراف بأكملها مع إبقاء التوصيلات الميدانية سليمة. أما KL4021 فيستخدم أطراف توصيل ثابتة، حيث يجب فصل الكابلات فرديًا أثناء الصيانة.

كيف تتعامل الوحدة مع أخطاء الخرج إذا تجاوزت مقاومة الحمل 500 أوم؟

إذا تجاوزت مقاومة الحلقة الإجمالية 500 أوم، فسيصل محوّل الإشارة الرقمي إلى التناظرية الداخلي إلى حالة التشبع. ويمنع ذلك الوحدة من توفير تيار 20 ملي أمبير كاملًا، ما يؤدي إلى إشارة خرج غير دقيقة وتفعيل بت حالة خطأ في صورة عملية PLC.

هل يتطلب هذا الطرف تهيئة يدوية في TwinCAT؟

لا يلزم إجراء تهيئة يدوية للعنوان أو المعلمات على الجهاز نفسه. يكتشف K-bus نوع الوحدة وموضعها تلقائيًا عند بدء تشغيل النظام، ويعيّن بيانات الخرج ذات 16 بت مباشرةً ضمن تهيئة وحدة التحكم.

تعليمات التركيب والتوصيل الميداني

• تشغيل كتلة الأطراف القابلة للتوصيل: لتحرير الأسلاك الفردية أو إدخالها، استخدم مفك براغي قياسيًا مسطح الرأس لتشغيل آلية مشبك الشد المدمجة. جرّد جميع أسلاك الإشارة بطول يتراوح بدقة بين 9 و10 مم. تأكد من توافق مقطع التوصيل مع المواصفات (AWG 28 إلى 16 للأسلاك الصلبة أو المجدولة).

• الحماية من التداخل وتخفيف الضوضاء: في البيئات الصناعية ذات التداخل الكهرومغناطيسي العالي (EMI)، استخدم دائمًا كابلات زوجية ملتفة ومحمية لحلقة 4 إلى 20 ملي أمبير. وصّل درع الكابل بالأرضي من طرف واحد فقط—ويُفضّل عند نقطة دخول خزانة التحكم—لمنع حلقات التأريض.

• متطلبات السلامة لمنطقة ATEX 2: عند تركيب الوحدة في المناطق الخطرة المعلّمة II 3 G Ex nA IIC T4 Gc، يجب تركيب الطرف داخل حاوية بدرجة حماية IP54 ومتوافقة مع EN 60079-15. لا تفصل أو تُدخل أذرع التوصيلات القابلة للتوصيل أثناء كون النظام موصولًا بالطاقة.
