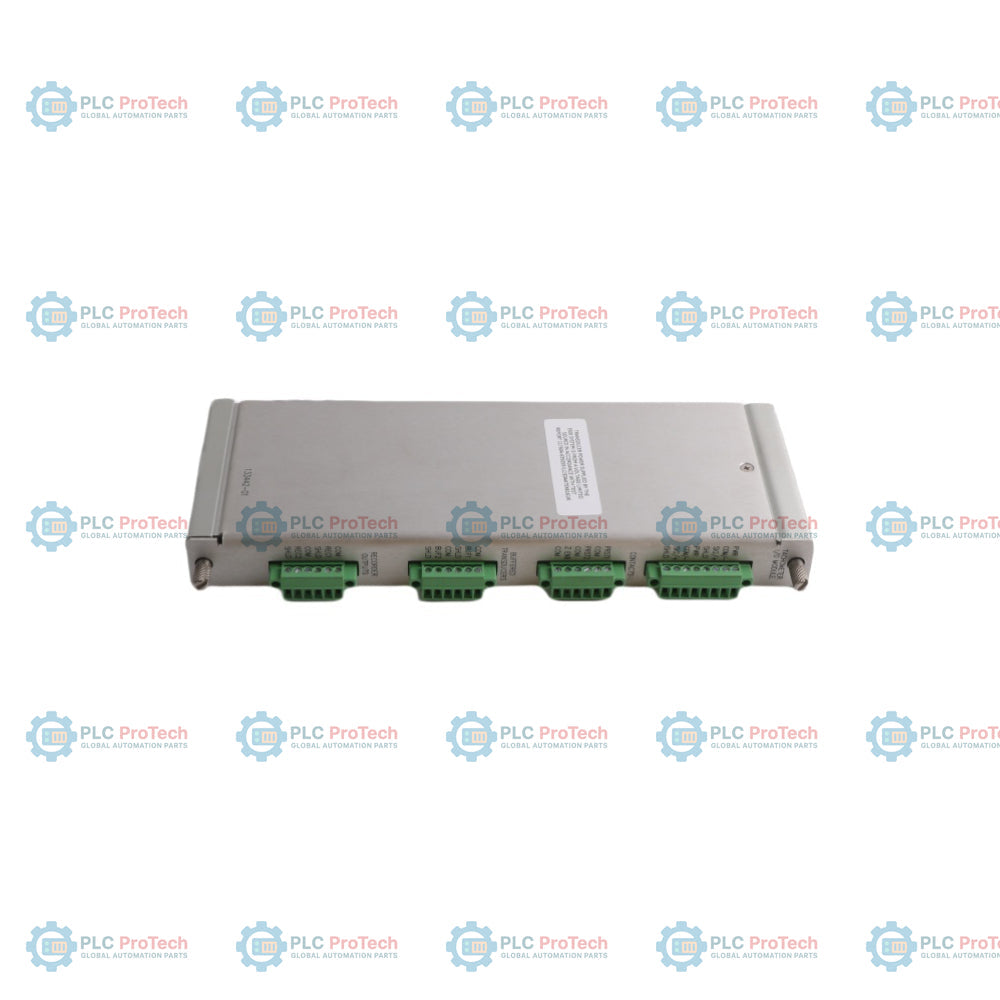

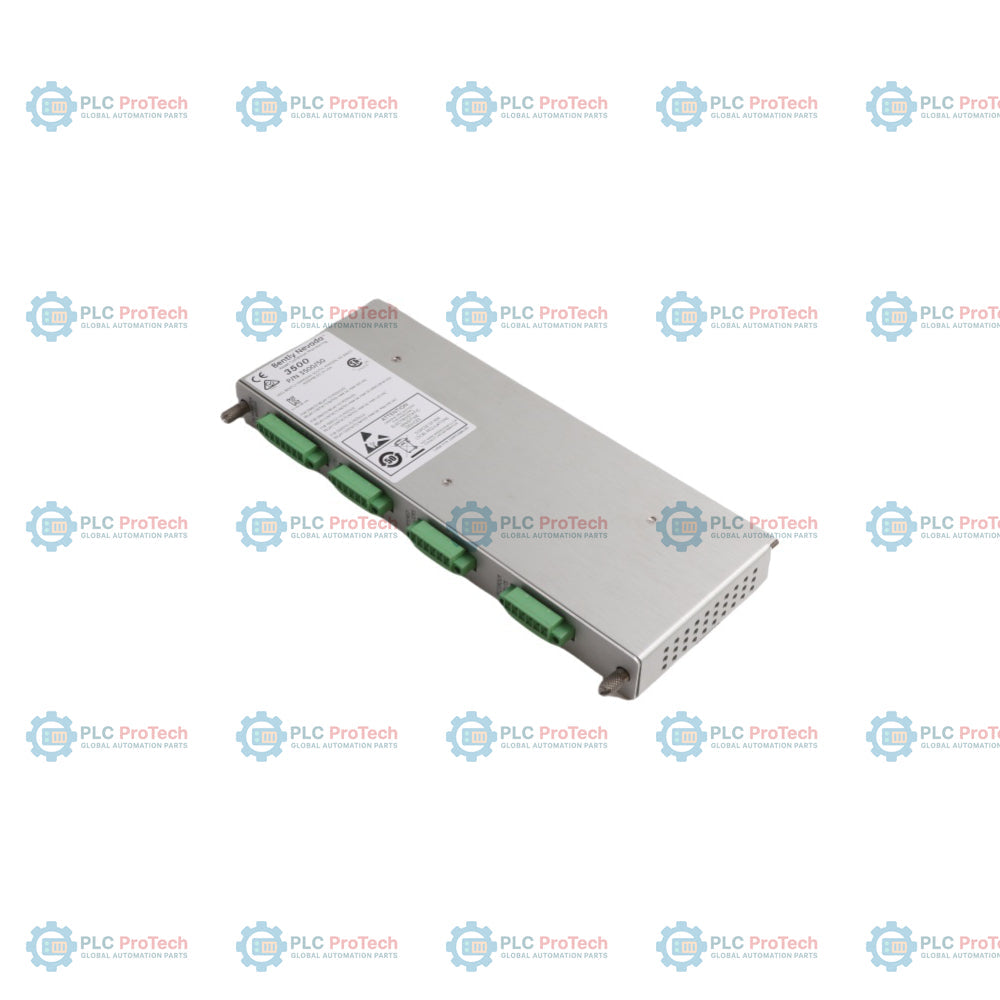

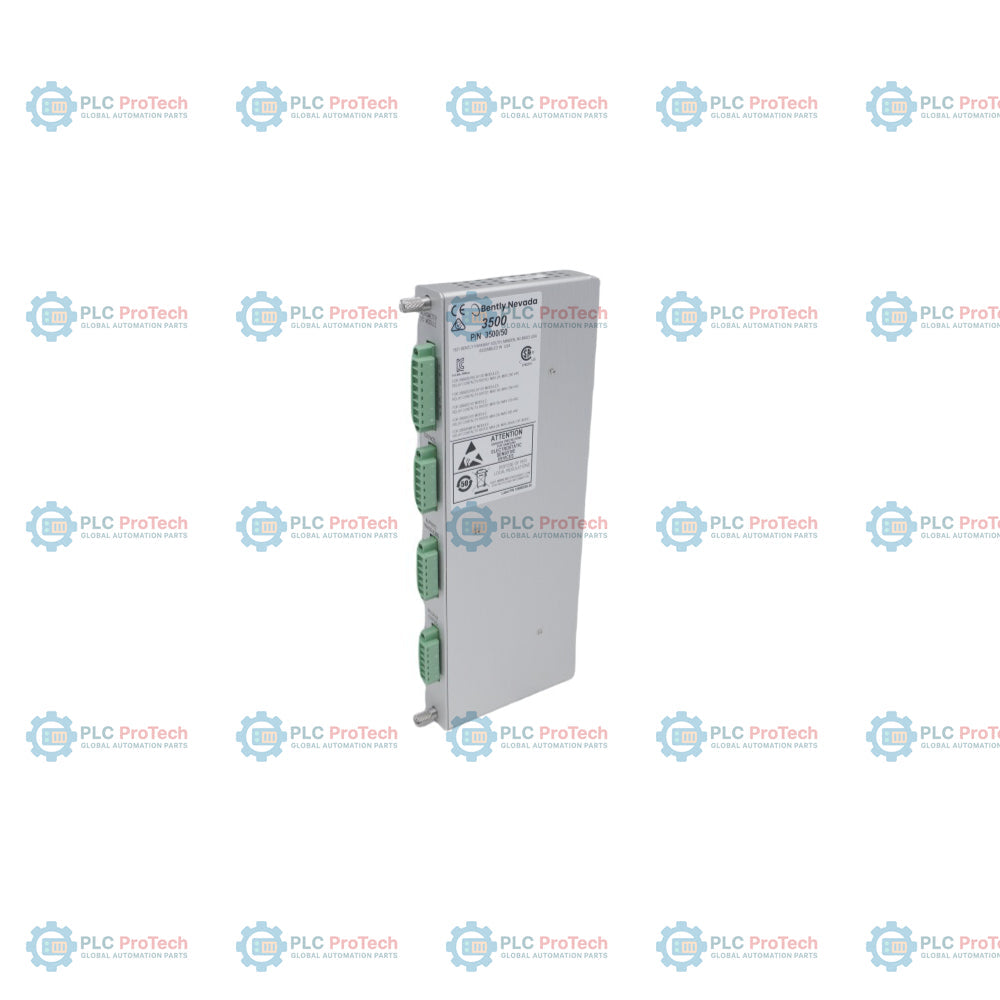

وحدة إدخال/إخراج 3500/50M Bently Nevada 133442-01 مع أطراف توصيل داخلية

نظرة عامة على المنتج

إن Bently Nevada 133442-01 هي وحدة إدخال/إخراج (I/O) ثنائية القناة لمقياس سرعة الدوران، مصممة لنظام حماية الآلات من السلسلة 3500. تعمل هذه الوحدة كواجهة مادية رئيسية لتوصيلات الأسلاك الحقلية، وقد صُممت خصيصًا للعمل مع 3500/50 و 3500/50M وحدات مقياس سرعة الدوران الرئيسية. وهي تعالج المدخلات النبضية عالية التردد من مجسات القرب أو اللواقط المغناطيسية السلبية لإتاحة قياسات دقيقة لسرعة الدوران وتسارع الدوّار والدوران العكسي.

وباعتبارها إصدارًا مزودًا بتوصيلات داخلية، فإن 133442-01 تتميز بكتل توصيل لولبية مدمجة مباشرة في جسم الوحدة، مما يجعلها مثالية لتركيبات الخزائن عالية الكثافة حيث تكون المساحة أولوية. ويُستخدم تكوين الأجهزة هذا على نطاق واسع في منشآت توليد الطاقة والبتروكيماويات وضغط الغاز للمراقبة المستمرة للآلات والحماية الحرجة من زيادة السرعة.

المواصفات الفنية

معلومات الطلب

عند شراء قطع الغيار، تأكد من أن رقم الجزء يطابق تكوين الحامل المحدد لتجنب أخطاء عدم تطابق الأجهزة والبرامج.

• رقم الجزء: 133442-01

• وصف المكوّن: وحدة إدخال/إخراج مقياس سرعة الدوران 3500/50M مع توصيلات داخلية (نوع الحاجز الداخلي)

• الوحدة الرئيسية المرتبطة: 3500/50-01-XX أو 3500/50M-01-XX

• نوع الطرف: كتل أطراف توصيل لولبية ثابتة

دليل التوصيلات الهندسية والميدانية

متطلبات التوصيل والتدريع

• اختيار الكبل: استخدم كبلًا مزدوجًا ملتفًا ومحصّنًا (من 18 AWG إلى 22 AWG) لجميع توصيلات محوّلات الطاقة للحد من التداخل الكهرومغناطيسي.

• تأريض الحواجز: صِل الحواجز بطرف التأريض المخصص للأجهزة في هيكل حامل 3500 من طرف واحد فقط. لا تؤرّضها عند محوّل الطاقة الحقلي لتجنب حلقات التأريض.

• فصل الإشارات: حافظ على مسافة لا تقل عن 300 مم (12 بوصة) بين كبلات مستشعرات السرعة وخطوط طاقة التيار المتردد عالية الجهد.

احتياطات التركيب والتبديل السريع

• محاذاة الحامل: يجب تثبيت  133442-01 في الفتحة الخلفية المقابلة للمعالج الرئيسي 3500/50M المثبّت في الواجهة الأمامية.

• بروتوكول التجاوز: قبل استخراج الوحدة أو إدخالها، تجاوز جميع مرحلات إيقاف الآلات المرتبطة بها لمنع إيقاف التوربين أو الضاغط عن طريق الخطأ.

• حدود عزم الدوران: أحكم ربط مسامير كتلة أطراف التوصيل بحد أقصى قدره 0.56 N·m (5 in·lb) لحماية مسارات لوحة الدوائر المطبوعة الداخلية.

الأسئلة الشائعة

• هل الوحدة 133442-01 متوافقة مع وحدات 3500/50 الأقدم؟

  نعم، إنه متوافق بالكامل مع الإصدارات الأقدم من وحدات 3500/50 القياسية والوحدات المطوّرة 3500/50M، شريطة أن يتوافق برنامج تكوين الحامل مع متغير الأجهزة.

• ما الفرق بين هذا الإصدار وإصدار الإنهاء الخارجي (ET)؟

  الـ 133442-01 تتميز بكتل أطراف توصيل مدمجة. ويتطلب إصدار ET كبلًا متعدد السنون للاتصال بكتلة أطراف توصيل بعيدة مثبّتة على سكة DIN.

• ما مخاطر تجاوز نطاق إشارة الإدخال؟

  رغم أن دوائر القص الداخلية تحد من الجهود، فإن الجهد الزائد المستمر خارج النطاق من +10 فولت إلى -24 فولت قد يؤدي إلى تدهور دوائر الحاجز الداخلية والتسبب في أعطال القنوات.
