الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/61 136711-02
Country of origin:الولايات المتحدة
نوع المنتج: وحدة إدخال/إخراج مراقبة درجة الحرارة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 940ج
Dimensions: 2.3 سم × 18.5 سم × 24.1 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

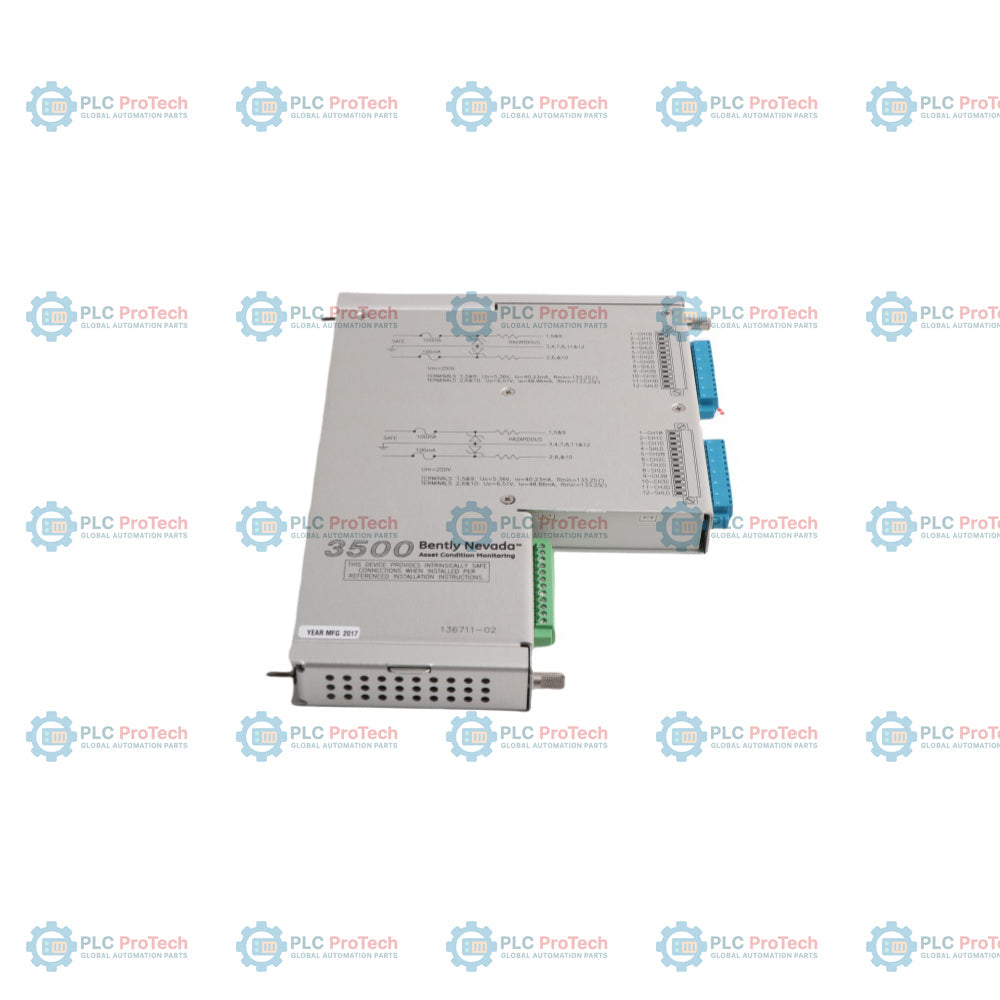

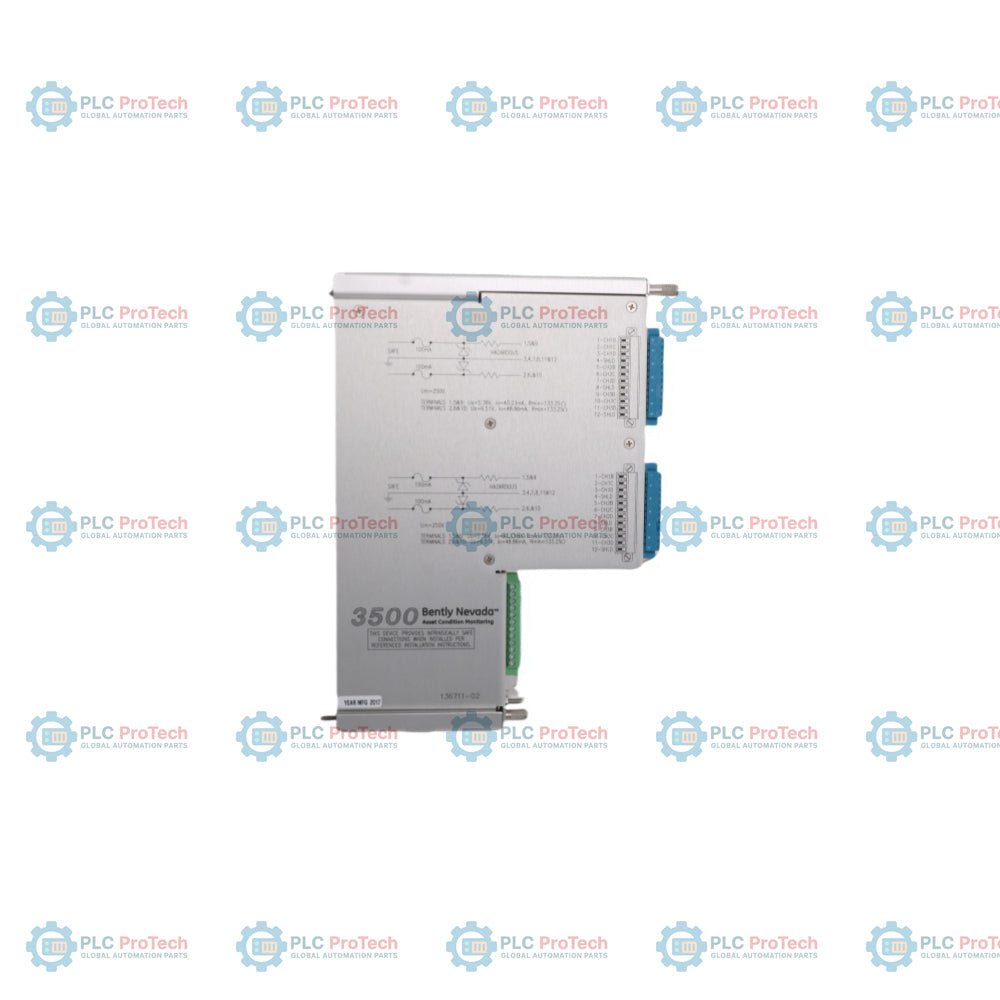

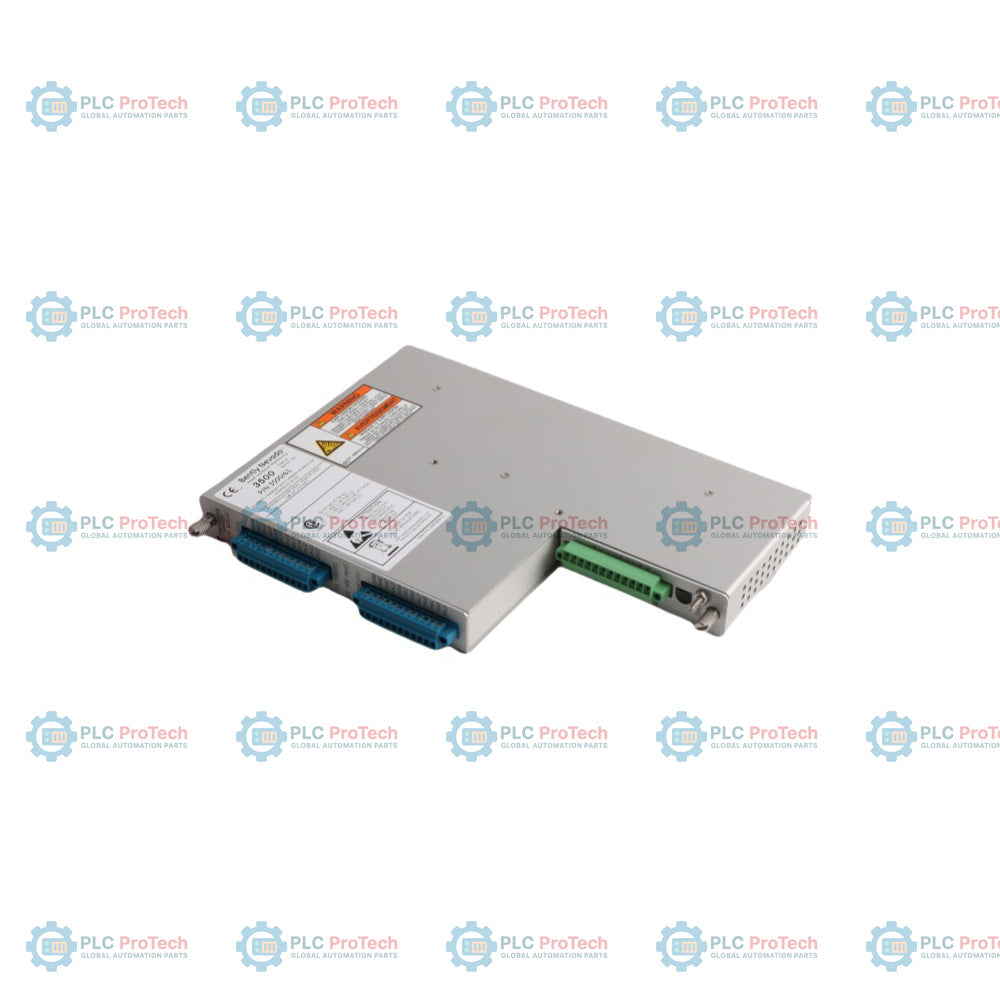

إن Bently Nevada 136711-02 عبارة عن وحدة إدخال/إخراج RTD/TC مع حواجز داخلية ونقاط توصيل داخلية متخصصة، طُوّرت لجهاز مراقبة درجات الحرارة 3500/61 ذي 16 قناة ضمن نظام حماية الآلات من السلسلة 3500. يعمل مكوّن الأجهزة هذا كطبقة واجهة فعلية تجمع إشارات درجات الحرارة متعددة القنوات من المحوّلات الموجودة ميدانيًا. وقد صُمّم هذا الإصدار غير المعزول تحديدًا بحواجز سلامة مدمجة، مما يتيح للمستخدمين تهيئة مسارات التوصيل لقبول مدخلات المزدوجات الحرارية (TC) أو كواشف درجة الحرارة بالمقاومة (RTD)، فضلًا عن الجمع المرن بين فئتي المستشعرات كلتيهما في الوقت نفسه ضمن النظام الفرعي للحامل نفسه.
تُجرى برمجة القنوات وأنواعها وتهيئتها ميدانيًا عبر برنامج تهيئة الحامل 3500، مما يلغي أي حاجة إلى تعديلات مادية في الأجهزة أو إجراءات معايرة ميدانية. تهيئ الوحدة إشارات الملليفولت الخام من المزدوجات الحرارية وتفاوتات المقاومة من أجهزة RTD ثلاثية أو رباعية الأسلاك، ثم ترسل قيم درجات الحرارة الرقمية المنظّمة مباشرةً إلى بطاقة المعالج الأمامية الرئيسية عبر ناقل اللوحة الخلفية الداخلي. ويوفر تصميم السلامة الجوهرية المدمج درجة عالية من التكامل من خلال الجمع بين كتل التوصيل وحواجز احتواء المناطق الخطرة في مساحة واحدة موفّرة، مما يجعل النظام الفرعي 3500/61 مثاليًا للمراقبة الحرارية متعددة النقاط للمحامل وملفات العضو الثابت ومسارات العادم في المعدات الدوارة الثقيلة.
| المعلمة / الفئة | تفاصيل المواصفات |
|---|---|
| الكهرباء والطاقة | |
| الشركة المصنّعة | بنتلي نيفادا |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| النوع الفرعي للوحدة | غير معزول مع حواجز أمان داخلية |
| قيمة مصدر تيار RTD | 925 +/- 15 ميكروأمبير عند 25 درجة مئوية لكل محول (مصدر تغذية واحد لـ RTD ذي 4 أسلاك، ومصدرا تغذية لـ RTD ذي 3 أسلاك) |
| مداخل المحولات والمستشعرات | |
| إمكانات المزدوج الحراري (TC) | النوع E، النوع J، النوع K، النوع T |
| نطاقات درجات حرارة المزدوجات الحرارية |
النوع E: -100 درجة مئوية إلى +1000 درجة مئوية (-148 درجة فهرنهايت إلى +1832 درجة فهرنهايت)
النوع J: -18 درجة مئوية إلى +760 درجة مئوية (+0 درجة فهرنهايت إلى +1400 درجة فهرنهايت)
النوع K: -18 درجة مئوية إلى +1370 درجة مئوية (+0 درجة فهرنهايت إلى +2498 درجة فهرنهايت)
النوع T: -160 درجة مئوية إلى +400 درجة مئوية (-256 درجة فهرنهايت إلى +752 درجة فهرنهايت) |
| كاشف درجة الحرارة بالمقاومة (RTD) | بلاتين 100 أوم (ألفا = 0.00385)، بلاتين 100 أوم (ألفا = 0.00392)، نيكل 120 أوم، نحاس 10 أوم |
| نطاقات قياس RTD |
بلاتين 100 أوم (0.00385): -200 درجة مئوية إلى +850 درجة مئوية (-328 درجة فهرنهايت إلى +1562 درجة فهرنهايت)
بلاتين 100 أوم (0.00392): -200 درجة مئوية إلى +700 درجة مئوية (-328 درجة فهرنهايت إلى +1292 درجة فهرنهايت)
نيكل 120 أوم: -80 درجة مئوية إلى +260 درجة مئوية (-112 درجة فهرنهايت إلى +500 درجة فهرنهايت)
نحاس 10 أوم: -100 درجة مئوية إلى +260 درجة مئوية (-148 درجة فهرنهايت إلى +500 درجة فهرنهايت) |
| النطاقات مع الحواجز الخارجية |
بلاتين 100 أوم (0.00385): -50 درجة مئوية إلى +850 درجة مئوية (-122 درجة فهرنهايت إلى +1562 درجة فهرنهايت)
بلاتين 100 أوم (0.00392): -50 درجة مئوية إلى +260 درجة مئوية (-122 درجة فهرنهايت إلى +1292 درجة فهرنهايت)
نيكل 120 أوم: -50 درجة مئوية إلى +260 درجة مئوية (-122 درجة فهرنهايت إلى +500 درجة فهرنهايت)
نحاس 10 أوم: -50 درجة مئوية إلى +260 درجة مئوية (-122 درجة فهرنهايت إلى +500 درجة فهرنهايت) |
| تكييف الإشارة والدقة | |
| دقة القياس | 1 درجة مئوية أو 1 درجة فهرنهايت (باستثناء RTD النحاسية بقيمة 10 أوم) |
| دقة الإنهاء الخارجي غير المعزول |
حامل الحاجز: +/-3 درجات مئوية عند 25 درجة مئوية (+/-5.4 درجات فهرنهايت عند 77 درجة فهرنهايت)
الحامل القياسي: +/-1 درجة مئوية عند 25 درجة مئوية (+/-1.8 درجة فهرنهايت عند 77 درجة فهرنهايت) |
| دقة الإنهاء الداخلي المعزول |
حامل الحاجز: +/-2 درجة مئوية عند 25 درجة مئوية (+/-3.6 درجات فهرنهايت عند 77 درجة فهرنهايت) / +/-3 درجات مئوية عند 25 درجة مئوية (+/-5.4 درجات فهرنهايت عند 77 درجة فهرنهايت)
الحامل القياسي: +/-3 درجات مئوية عند 25 درجة مئوية (+/-5.4 درجات فهرنهايت عند 77 درجة فهرنهايت) |
| المعايرة | لا تتطلب معايرة ميدانية؛ محددة عند +25 درجة مئوية (+77 درجة فهرنهايت) |
| الحدود البيئية | |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +65 درجة مئوية (32 درجة فهرنهايت إلى +150 درجة فهرنهايت) عند استخدامها مع وحدات الحواجز الداخلية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| الأبعاد الميكانيكية والوزن | |
| أبعاد وحدة الإدخال/الإخراج (الارتفاع × العرض × العمق) | 241.3 مم × 24.4 مم × 163.1 مم (9.50 بوصة × 0.96 بوصة × 6.42 بوصة) |
| وزن الوحدة | 0.46 كجم (1.01 رطل) |
| متطلبات موضع الحامل | يشغل فتحة خلفية واحدة كاملة الارتفاع مباشرة خلف بطاقة معالج المراقب الرئيسي |
| موصل / كتلة أطراف | تخصيص الوظائف |
|---|---|
| أطراف لولبية داخلية للحواجز | وصلة أرضية مادية مباشرة لأسلاك RTD الخام متعددة الموصلات وامتدادات المجال الخاصة بالمزدوجات الحرارية |
| قابس ناقل اللوحة الخلفية الداخلي | مصفوفة توصيل متعددة المسامير تنقل بيانات المستشعرات المُكيَّفة إلى ناقل الحامل 3500 |
ما وظيفة المكوّنة 136711-02؟
تعمل كوحدة طرفية خلفية ووحدة واجهة أمان جوهري توجّه إشارات RTD والمزدوجات الحرارية الحقلية إلى فتحة مراقب 3500/61.
ماذا يعني وصف «غير معزول» لهذه الوحدة؟
يشير ذلك إلى أن القنوات تشترك في نقطة مرجعية أرضية مشتركة، مع بقائها محمية بواسطة حواجز أمان داخلية مدمجة.
هل يمكنني الجمع بين المزدوجات الحرارية وأجهزة RTD على بطاقة الإدخال/الإخراج نفسها؟
نعم، يمكن تخصيص مسارات القنوات غير المعزولة فرديًا عبر البرنامج لقبول مزيج من المزدوجات الحرارية وأجهزة RTD.
ما النوع المحدد من RTD الموصى به للتركيبات الهندسية القياسية؟
تُعدّ أجهزة RTD البلاتينية ذات قيمة ألفا تبلغ 0.00385 معيارًا صناعيًا ويوصى بها بشدة لتحقيق أفضل دقة.
هل تُعدّ المعايرة اليدوية الميدانية ضرورية بعد استبدال هذه الأجهزة؟
لا يلزم إجراء معايرة يدوية ميدانيًا، إذ تُدار معايرة جميع معلمات القنوات تلقائيًا عبر برنامج تكوين النظام.
ما قيمة التيار الثابت التي توفرها هذه الوحدة لمستشعرات RTD؟
توفّر شبكة مصدر التيار المدمجة 925 ± 15 ميكروأمبير عند درجة حرارة مرجعية بيئية تبلغ 25 درجة مئوية لكل مسار محوّل.
كم عدد مصادر التيار الداخلية المفعّلة عند توصيل RTD ذي 4 أسلاك؟
يُفعّل تكوين الوحدة خط تغذية تيار واحدًا لدائرة RTD ذات 4 أسلاك، وخطّي تغذية منفصلين لدائرة RTD ذات 3 أسلاك.
ما الحد المحدد لدرجة حرارة التشغيل لإصدار هذه الوحدة؟
صُمّمت الوحدة للعمل بشكل موثوق في درجة حرارة محيطة مستمرة تتراوح من 0 درجة مئوية إلى +65 درجة مئوية.
ما الأبعاد الفيزيائية الدقيقة لهذه المكوّنة ذات التثبيت الخلفي؟
تبلغ أبعاد البطاقة 241.3 مم ارتفاعًا و24.4 مم عرضًا و163.1 مم عمقًا.
هل تحتوي هذه المكوّنة على بطاقة المعالج الرقمي الأساسية؟
لا، يمثّل رقم الجزء هذا مجموعة إنهاء الإدخال/الإخراج ذات الإدخال الخلفي والمزوّدة بحواجز مدمجة؛ أما وحدة المعالج الأمامية فتُورَّد بشكل منفصل.
