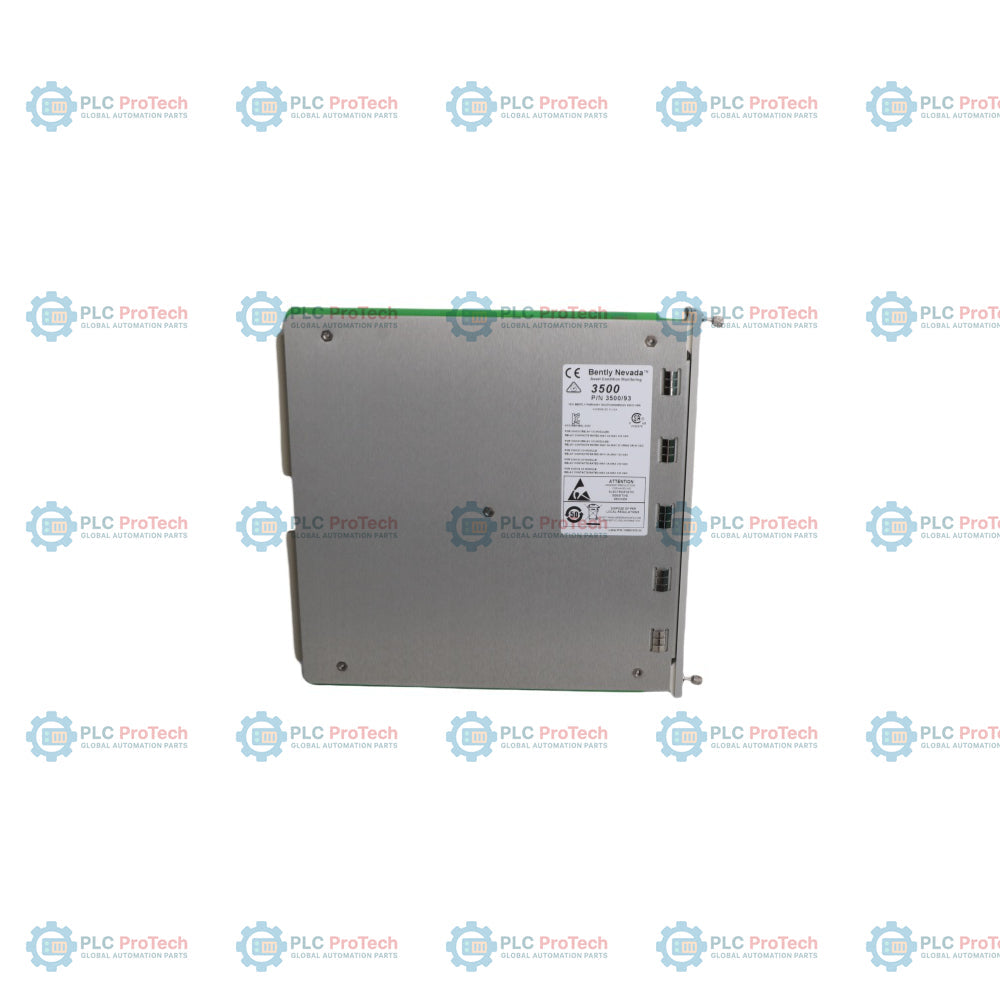

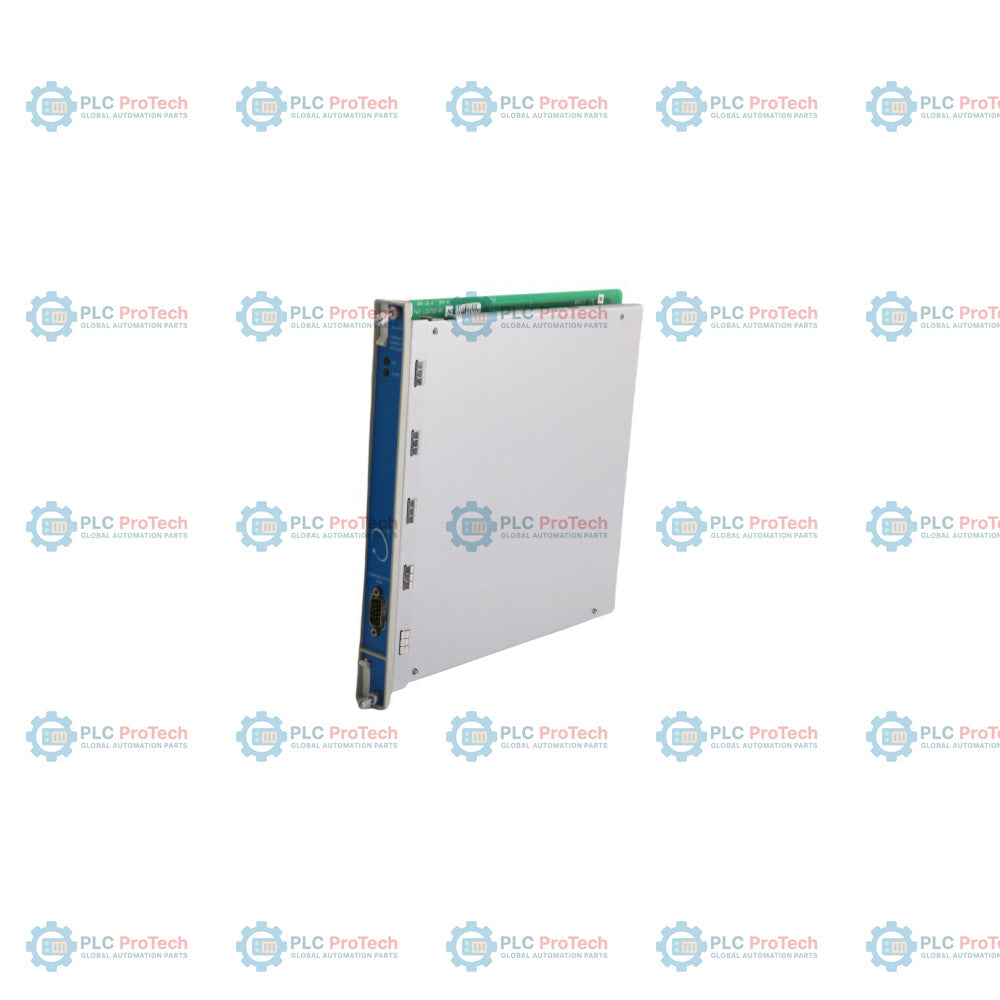

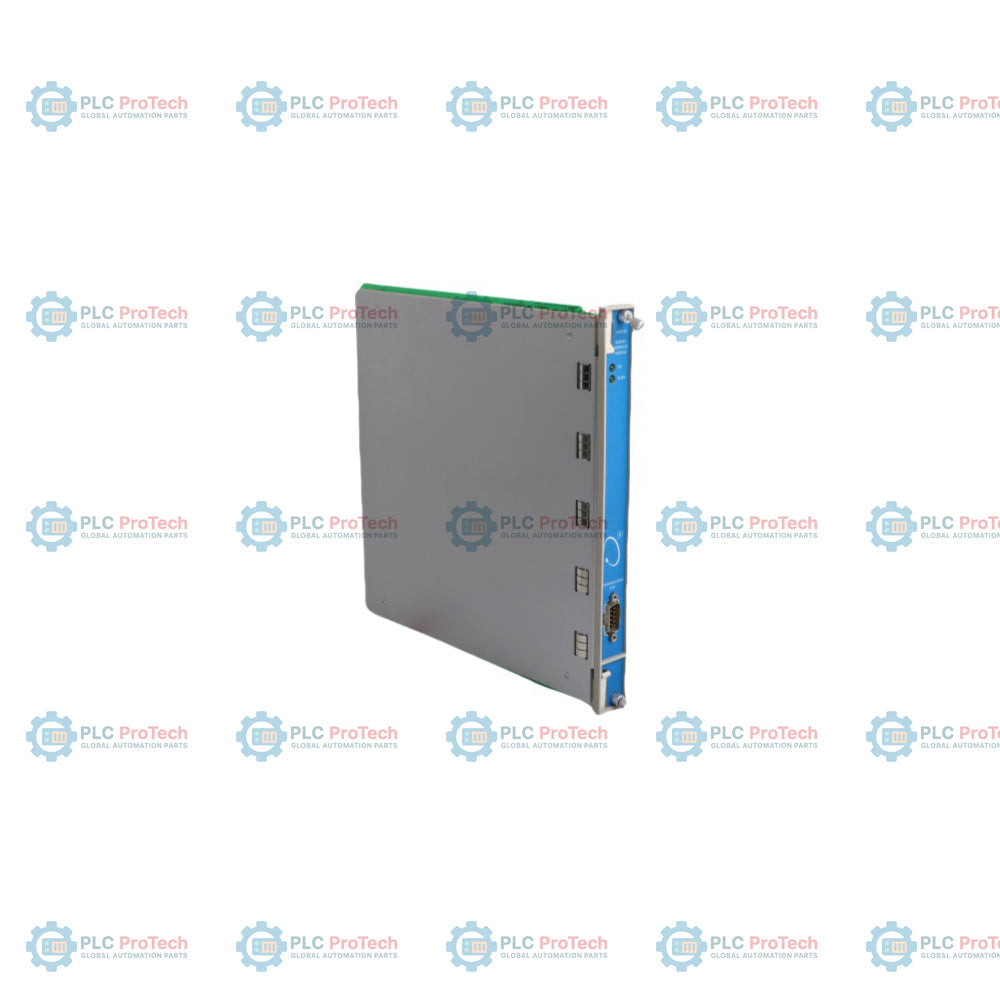

وحدة شاشة VGA Bently Nevada 184826-01 3500/94M

نظرة عامة على المنتج

يُعد 184826-01 (3500/94M) وحدة عرض VGA عالية الأداء مصممة لنظام حماية الآلات Bently Nevada 3500. تعمل هذه الوحدة كواجهة بصرية رئيسية لمراقبة الأصول الدوارة الحرجة في الوقت الحقيقي في محطات الطاقة ومصافي النفط ومرافق التصنيع الصناعية. يوفر 184826-01 تصورًا مركزيًا لقوائم أحداث النظام، وحالات الإنذار، وبيانات الوحدات الفردية، ويدعم ما يصل إلى تسع شاشات عرض قابلة للتخصيص. من خلال دمج قياسات الاهتزاز المفلترة 1X وقيم فجوة محولات القرب في رسوم بيانية شريطية ومجموعات قطارات الآلات، يمكن لمهندسي الصيانة تحديد السلوك غير الطبيعي للآلة على الفور. تتيح قدرته على التفاعل مع شاشات اللمس الصناعية للمشغلين المحليين الوصول الفوري إلى بيانات التشخيص، مما يقلل بشكل كبير من متوسط وقت الإصلاح (MTTR) ويمنع التوقفات المكلفة غير المخطط لها.

التكوين الفني

تعمل وحدة 184826-01 كمجمع بيانات متقدم ومحرك فيديو ضمن بنية رف 3500.

• سعة العرض: قادرة على عرض بيانات الرف الشاملة بما في ذلك حالة الإنذار/الموافق، وقيم القنوات، والصفحات المخصصة التي تم تكوينها عبر برنامج تكوين رف 3500.

• خيارات الاتصال: تحتوي على منفذ VGA قياسي لإشارات RGB التناظرية المتزامنة ومنفذ RS232 لتبادل بيانات وحدة تحكم اللمس.

• الوصول عن بُعد: تدعم التثبيت المباشر حتى 6 أمتار (20 قدمًا) باستخدام كابلات قياسية. للمراقبة لمسافات طويلة، تتكامل مع موسعات KVM عبر الألياف البصرية أحادية الوضع، لتصل إلى مسافات تصل إلى 10 كيلومترات (6.2 ميل) دون تدهور في الصورة.

• تكامل متعدد الرفوف: عند استخدامها مع صندوق موجه العرض الاختياري، يمكن لواجهة 3500/94M واحدة التبديل بين وعرض بيانات ما يصل إلى أربعة رفوف 3500 منفصلة.

المواصفات الفنية

الأسئلة الشائعة للدعم الفني

ما هو الحد الأقصى الموصى به لطول الكابل بدون استخدام موسع؟

الحد القياسي لمنفذ VGA هو 6 أمتار (20 قدمًا). تجاوز هذه المسافة باستخدام كابلات النحاس القياسية يؤدي عادةً إلى ظهور ظلال، وضعف الإشارة، وفقدان وضوح الصورة، خاصة في البيئات الصناعية ذات الضوضاء الكهرومغناطيسية العالية.

كم عدد شاشات العرض المخصصة التي يمكن تكوينها؟

يتيح برنامج تكوين رف 3500 للمستخدمين تعريف ما يصل إلى تسع شاشات مخصصة فريدة. يمكن تنظيمها حسب قطار الآلة أو أنواع القياسات المحددة (مثل جميع المواقع المحورية في صفحة واحدة، وجميع الاهتزازات الشعاعية في صفحة أخرى).

هل وحدة 3500/94M متوافقة مع شاشات المناطق الخطرة؟

تقع الوحدة نفسها في رف 3500 (عادة في منطقة آمنة). ومع ذلك، فهي مصممة للتوافق مع شاشات اللمس Advantech مقاس 10 بوصات المعتمدة للتركيبات في البيئات الخطرة عند تشغيلها بواسطة مصادر طاقة خارجية مناسبة.

تعليمات هندسة الميدان والتركيب

• سلامة إشارة الفيديو: في البيئات ذات التداخل العالي، استخدم كابلات VGA مزدوجة الحماية. تأكد من تثبيت 184826-01 بإحكام في الرف للحفاظ على اتصال شبكة عالي السرعة مستقر مع وحدة واجهة الرف (RIM).

• الطاقة وتكامل اللمس: يوفر المنفذ الأمامي طاقة 24 فولت تيار مستمر ويقبل أوامر اللمس. عند توصيل شاشة لمس عن بُعد، تحقق من قطبية خرج 24 فولت تيار مستمر لتجنب تلف وحدة تحكم اللمس في الشاشة.

• المراقبة عن بُعد عبر KVM: عند استخدام موسع SM FO KVM لمسافات تصل إلى 10 كم، يجب تركيب المرسل والمستقبل في منطقة آمنة أو في حاوية مصنفة IP، حيث أن هذه المكونات غير معتمدة للتعرض المباشر للمناطق الخطرة.

• تحسين الشاشة المخصصة: لحماية فعالة للآلات، قم بتكوين شاشة "الصفحة الرئيسية" الافتراضية لعرض قائمة أحداث النظام. هذا يضمن أن أي حالة "غير موافق" أو إنذار "الأول في الخروج" تكون مرئية فورًا للمشغل دون الحاجة للتنقل في القوائم الفرعية.
