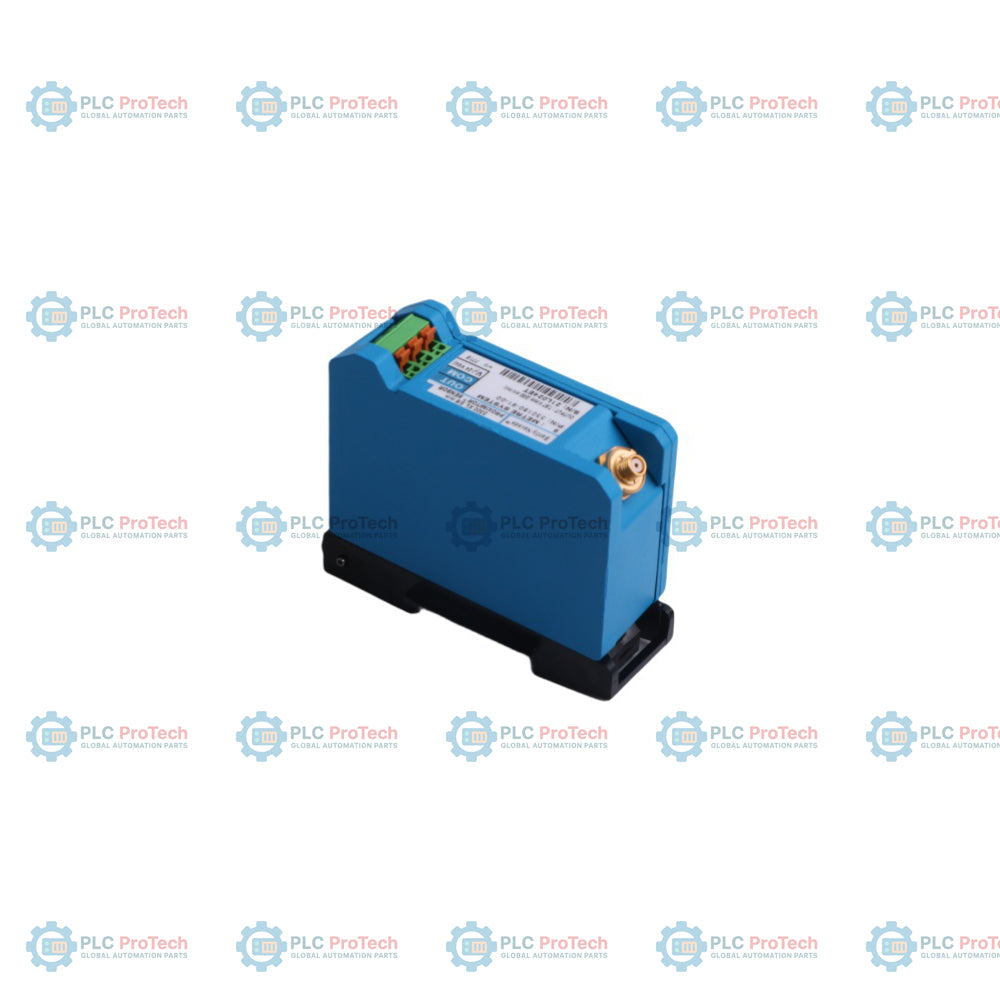

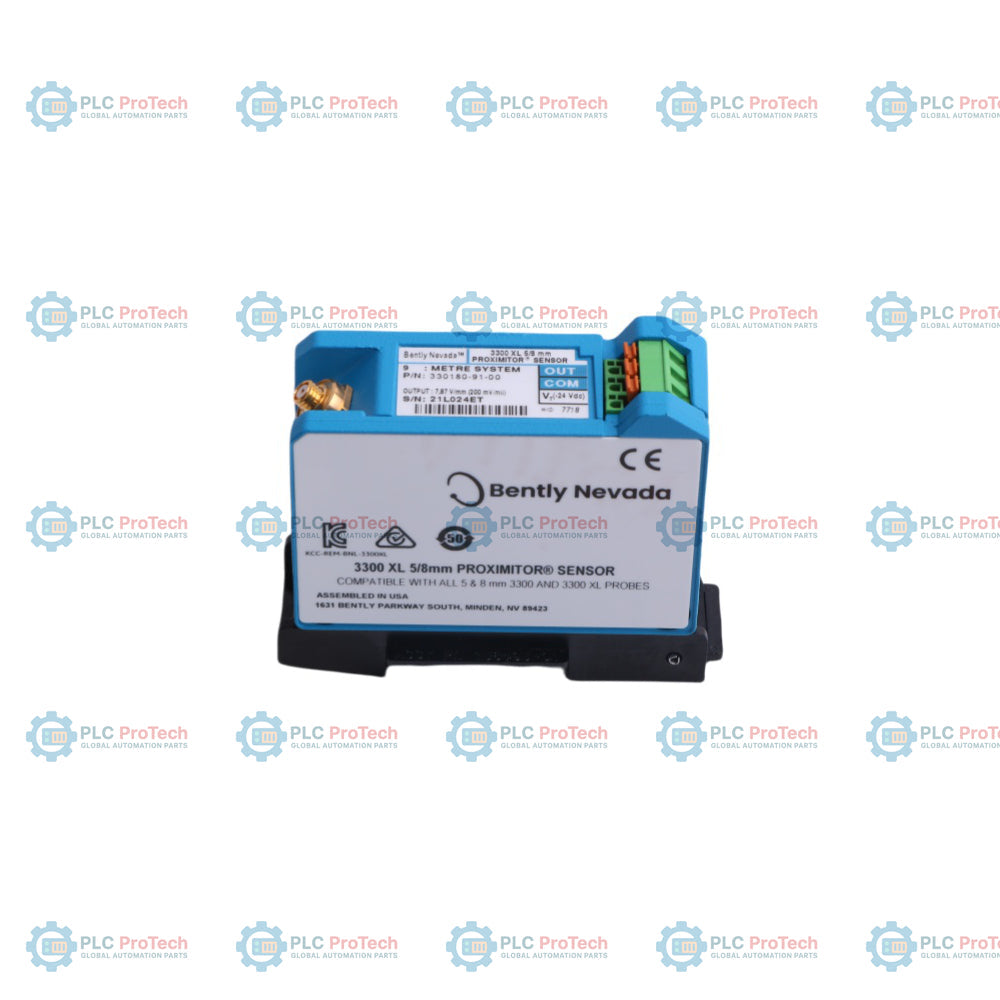

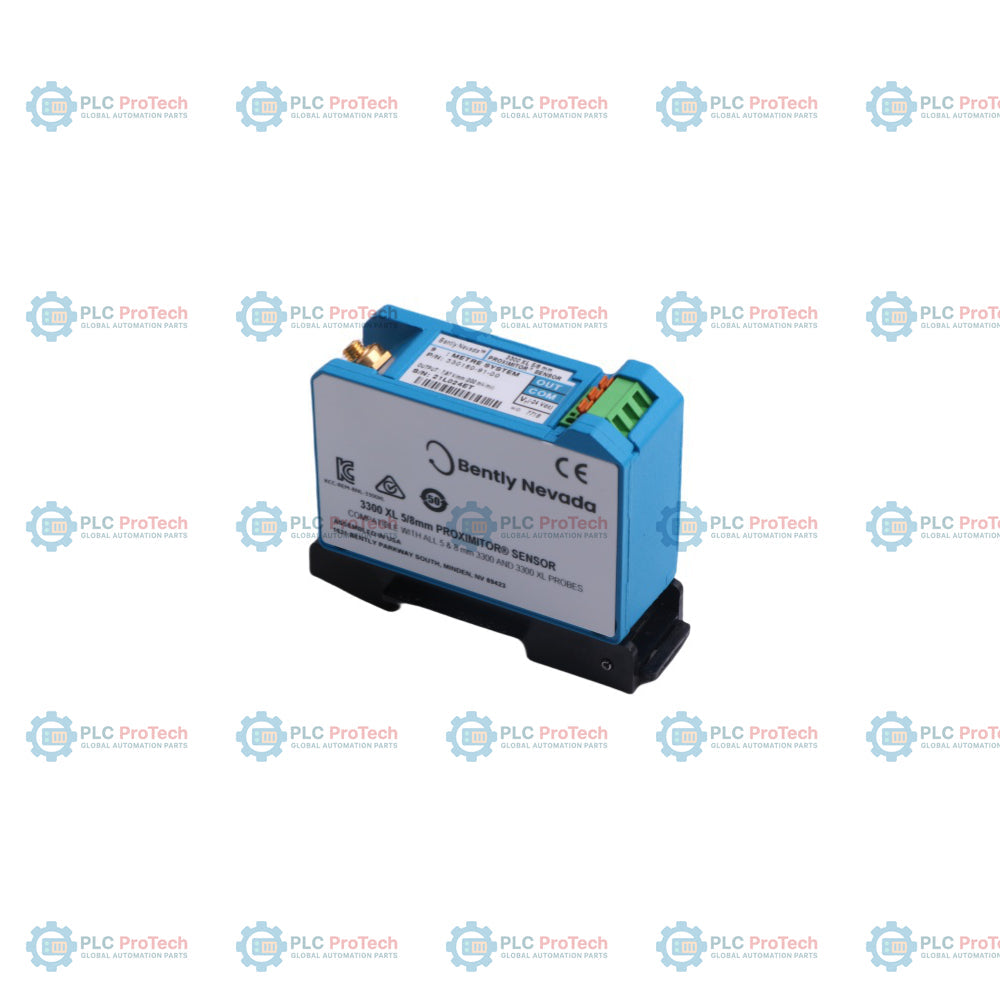

مستشعر القرب Bently Nevada 330180-91-00 3300 XL

SKU 330180-91-00

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330180-91-00
Country of origin:الولايات المتحدة
نوع المنتج: مستشعر قرب 3300 XL
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 246ج
Dimensions: 81.3 مم × 35.1 مم × 89.4 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

330180-91-00 هو مستشعر Proximitor ‏3300 XL مهيأ لطول نظام يبلغ 9.0 أمتار، ويتميز بلوحة تثبيت على سكة DIN مقاس 35 مم، ومورّد من دون اعتمادات من الجهات المختصة. يعمل هذا المستشعر على تهيئة الإشارة الصادرة من مجس القرب ذي التيارات الدوامية وقيادتها، محولًا إزاحة العمود الفعلية إلى إشارة جهد مستمر متناسبة لاستخدامها في مدخلات نظام المراقبة.

يختلف هذا الطراز عن تهيئات التثبيت على اللوحة (مثل الخيار 90) باستخدام قاعدة تثبيت على سكة DIN تشغل فتحة أضيق بعرض 35.1 مم، مما يتيح تثبيتًا عالي الكثافة داخل الحاويات الواقية. وبينما تتضمن التهيئات الأخرى اعتمادات للمناطق الخطرة (مثل الخيار 05)، فإن هذه التهيئة (الخيار 00) مخصصة للبيئات العامة التي لا تتطلب إدراجًا من الجهات المختصة.

الميزات

يحدد الخيار 91 طول نظام كهربائي قدره 9.0 أمتار، متوافقًا مع مجسات 3300 XL ‏8 مم وكابلات التمديد.
توفر قاعدة التثبيت على سكة DIN عزلًا كهربائيًا عن سطح التثبيت.
يحدد الخيار 00 تهيئةً من دون اعتمادات من الجهات المختصة للمناطق الخطرة.
توفر الموصلات المصنوعة من النحاس الأصفر المطلي بالذهب أو نحاس البيريليوم المطلي بالذهب مسارات إشارة آمنة.
تسهّل شرائح التوصيل SpringLoc التوصيل الميداني دون آليات تثبيت بالمسامير.

التطبيقات

قياس اهتزاز العمود في التوربينات البخارية والغازية، والضواغط، والمحركات، والمضخات.
مراقبة الموضع المحوري للأعمدة الدوارة في الآلات الصناعية.
مراقبة الإزاحة بالتيارات الدوامية دون تلامس في البيئات الصناعية.

معلومات الطلب

الخيار	الرمز على وحدة SKU هذه	الوصف
رقم الجزء القابل للطلب	330180-91-00	مستشعر Proximitor ‏3300 XL، طول النظام 9.0 أمتار، تثبيت على سكة DIN
الخيار A - الطول الإجمالي وخيار التثبيت	91	طول النظام 9.0 أمتار (29.5 قدمًا)، تثبيت على سكة DIN
الخيار B - خيار اعتماد الجهات المختصة	00	غير مطلوب (لا توجد اعتمادات من الجهات المختصة)

المواصفات الفنية

الشركة المصنّعة	Bently Nevada
رقم الجزء	330180-91-00
سلسلة المنتجات	3300 XL ‏8 مم
نوع الجهاز	مستشعر Proximitor
طول النظام	9.0 أمتار (29.5 قدمًا)
خيار التثبيت	حامل تثبيت على سكة DIN مقاس 35 مم
اعتماد الجهات المختصة	لا يوجد (غير مطلوب)
توافق المدخل	يقبل مجس اقتراب واحداً غير تلامسي 3300 XL مقاس 8 مم وكابل تمديد
متطلبات الطاقة	-17.5 Vdc إلى -26 Vdc عند استهلاك أقصى قدره 12 mA؛ ومن -23 Vdc إلى -26 Vdc مع الحواجز
مقاومة الخرج	50 أوم
مادة هيكل المستشعر	ألومنيوم A308
مادة الموصل	نحاس أصفر مطلي بالذهب أو نحاس بريليوم مطلي بالذهب
درجة حرارة التشغيل	-51 درجة مئوية إلى +100 درجة مئوية
الأبعاد	81.3 مم x 35.1 مم x 89.4 مم (الارتفاع x العرض x العمق)
الوزن	0.246 كجم

التوصيلات والواجهات

تسمية طرف التوصيل	الوظيفة	مواصفات التوصيلات
VT	مدخل مصدر الطاقة (-24 Vdc اسمي)	يقبل مقاسات موصلات من 0.2 إلى 1.5 مم2 (16 إلى 24 AWG)
COM	مشترك النظام (مسار العودة)	يقبل مقاسات موصلات من 0.2 إلى 1.5 مم2 (16 إلى 24 AWG)
OUT	إشارة خرج جهد تناسبية	يقبل مقاسات موصلات من 0.2 إلى 1.5 مم2 (16 إلى 24 AWG)

إرشادات التركيب

التركيب: ركّب الوحدة على قضيب DIN قياسي مقاس 35 مم. تأكد من وجود خلوص لا يقل عن 3.05 مم فوق الجهاز للسماح بإزالته بسهولة من قضيب DIN.
التوصيلات: استخدم كابل ثلاثي محمي من ثلاثة موصلات لتوصيل خرج المستشعر بنظام المراقبة. احرص على ألا يتجاوز أقصى طول لمسار الكابل 305 أمتار (1,000 قدم).
شرائط التوصيل: استخدم شرائط التوصيل SpringLoc لإجراء توصيلات سريعة وآمنة دون إحكام البراغي. تُدخل أطراف الأسلاك المجردة مباشرةً في أطراف التوصيل.
العزل الكهربائي: توفر قاعدة التثبيت المدمجة عزلاً كهربائياً تاماً عن قضيب DIN. لا حاجة إلى ألواح عزل خارجية إضافية.

الامتثال والاعتمادات

التوافق الكهرومغناطيسي (EMC): متوافق مع معايير توجيه الاتحاد الأوروبي 2014/30/EU، بما في ذلك EN 61000-6-2 وEN 61000-6-4.
تقييد المواد الخطرة (RoHS): متوافق مع التوجيه 2011/65/EU.
السلامة الوظيفية: معتمد ضمن حدود SIL 2 (HFT = 0) وSIL 3 (HFT = 1) عند استخدامه ضمن نظام أجهزة سلامة مؤهل.
اعتماد المناطق الخطرة: لا يوجد (الخيار 00 محدد للمناطق العامة غير الخطرة).

FAQ

ماذا يحدد رمز الخيار 91 في مستشعر Proximitor ‏330180-91-00؟

يحدد رمز الخيار 91 أن مستشعر Proximitor مُعاير لطول نظام إجمالي قدره 9.0 أمتار (29.5 قدمًا)، ويتميز بقاعدة تثبيت على سكة DIN.

هل يحمل مستشعر Proximitor ‏330180-91-00 اعتمادات للمناطق الخطرة؟

لا، يشير رمز الخيار اللاحق 00 إلى أن اعتمادات الجهات المختصة غير مطلوبة لهذا التكوين المحدد، ما يجعله مناسبًا للتركيبات العامة.

هل يمكن تركيب مستشعر Proximitor هذا في خزائن عالية الكثافة؟

نعم، يتميز هذا الإصدار المثبت على سكة DIN بعرض ضيق يبلغ 35.1 مم، ما يتيح له شغل مساحة محدودة على سكة DIN قياسية بعرض 35 مم في التركيبات متعددة القنوات.

ما طول المسبار والكابل اللذين يجب إقرانهما مع 330180-91-00؟

يجب استخدامه في نظام يساوي فيه الطول الكهربائي المجمع لمسبار القرب وكابل التمديد 9.0 أمتار بالضبط.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.
