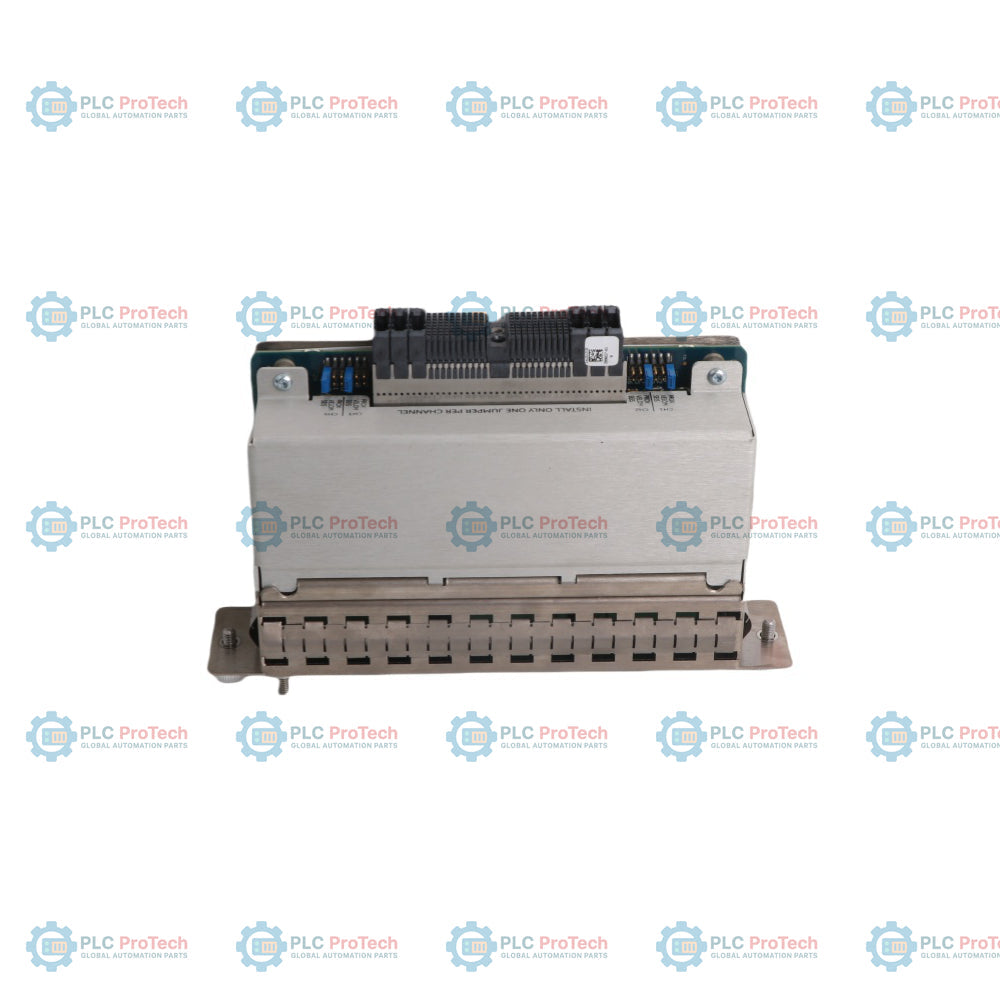

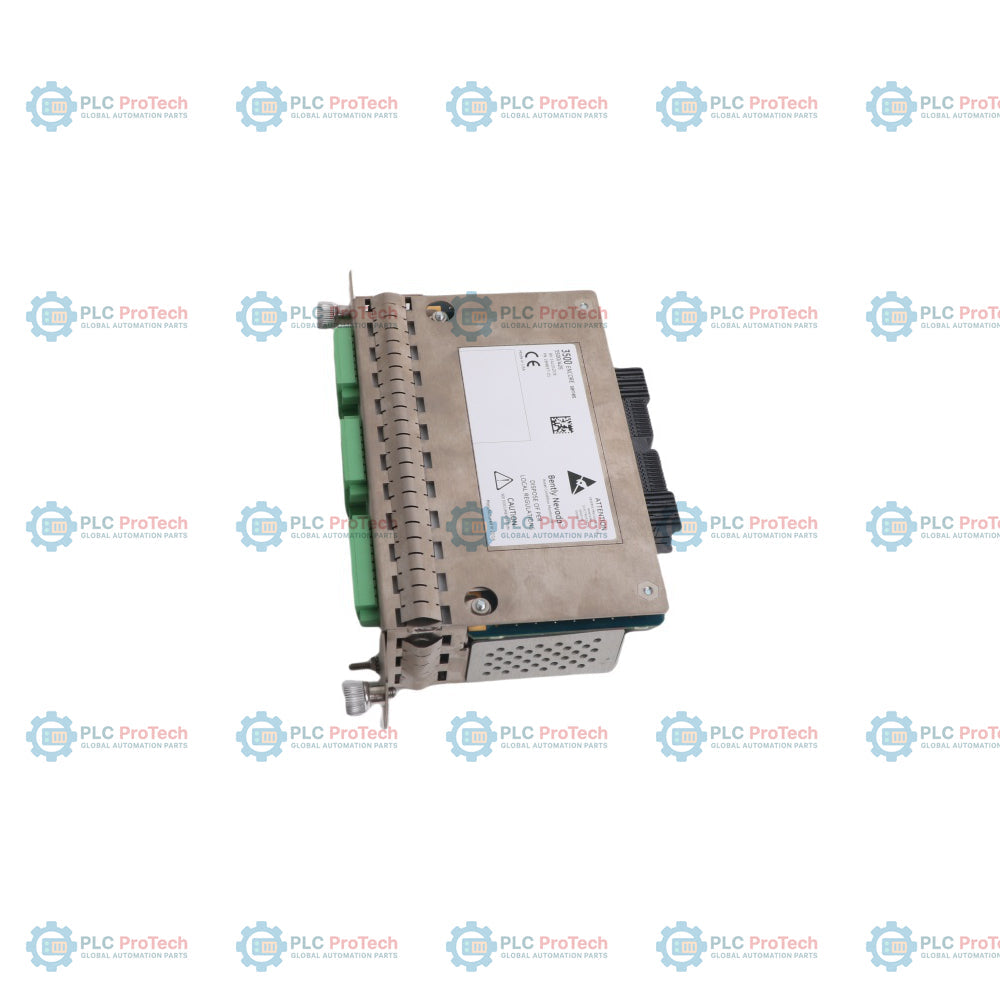

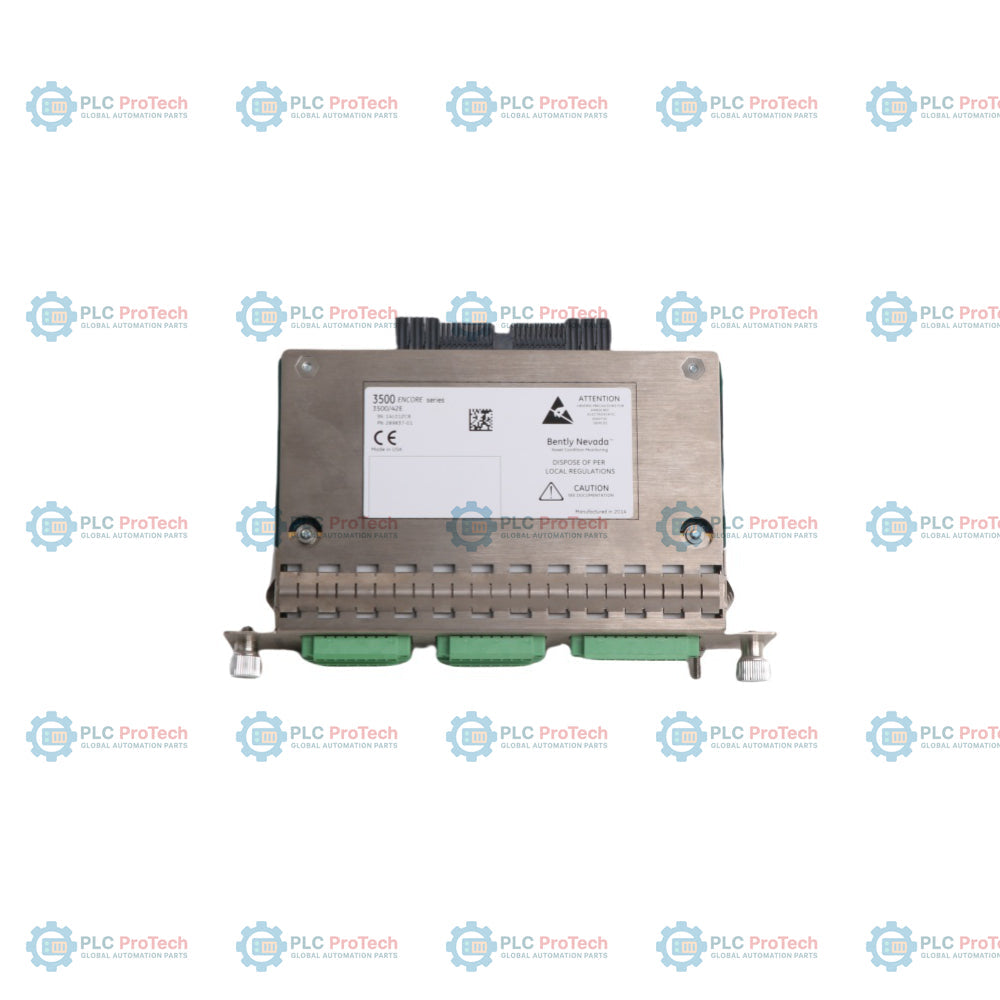

وحدة إدخال/إخراج Proximitor/Seismic Bently Nevada 289837-01 3500 ENCORE

نظرة عامة على المنتج

الوحدة 289837-01 هي وحدة إدخال/إخراج عالية الأداء من نوع Proximitor/Seismic مصممة خصيصًا لنظام حماية الآلات Bently Nevada 3500 ENCORE. تعمل هذه الوحدة كواجهة حاسمة في اللوحة الخلفية لجهاز مراقبة الاهتزاز 3500/42E، مما يسهل توصيل ما يصل إلى أربعة قنوات من محولات القرب أو الاهتزاز الزلزالي. تُستخدم على نطاق واسع في قطاعات توليد الطاقة والنفط والغاز والتعدين، حيث تتيح الوحدة 289837-01 مراقبة معلمات الآلات الحيوية مثل الاهتزاز الشعاعي، موضع الدفع، والانحراف. من خلال توفير معالجة موثوقة للإشارات ونقلها إلى المعالج الرئيسي، تضمن هذه الوحدة حماية مستمرة للآلات واكتساب بيانات عالية الدقة. تُعد مكونًا أساسيًا للمرافق التي تنتقل من أنظمة 3300 القديمة إلى منصة ENCORE، مما يسمح بمراقبة الاهتزاز الحديثة دون التضحية بسلامة الأسلاك الميدانية.

التكوين الفني

تم تصميم وحدة الإدخال/الإخراج 289837-01 لدعم قدرات البنية المزدوجة لسلسلة 3500 ENCORE، مما يضمن أقصى قدر من المرونة لمراقبة الاهتزاز والموضع.

• قدرة أربع قنوات: عند استخدامها في رف نظام 3500 ENCORE القياسي، تدعم الوحدة أربع قنوات مستقلة، مبرمجة في أزواج (القنوات 1 و2؛ القنوات 3 و4) لأداء وظائف مراقبة محددة.

• تنوع المحولات: متوافقة مع مجموعة واسعة من الحساسات، بما في ذلك مجسات القرب لقياسات محامل الفيلم السائل والمحولات الزلزالية (مقاييس التسارع أو حساسات السرعة) لاهتزاز الغلاف.

• تكامل النظام: في تكوين نظام 3500 ENCORE، تتصل وحدة الإدخال/الإخراج بوحدات الترحيل القابلة للبرمجة المنطقية لتشغيل دوائر فصل الآلات بناءً على نقاط التنبيه والخطر التي يحددها المستخدم.

• منطق المعالجة: تعالج كل قناة إشارات المحول الخام إلى "قيم ثابتة"، مما يوفر لفريق العمليات تشخيصات صحة الآلات في الوقت الحقيقي لكل من الحالات الثابتة والعابرة.

المواصفات الفنية

الأسئلة الشائعة حول التطبيقات الصناعية

هل يمكن استخدام الوحدة 289837-01 كبديل مباشر لوحدات الإدخال/الإخراج من سلسلة 3300؟

لا. على الرغم من أن نظام 3500 ENCORE مصمم لترقية أجهزة المراقبة 3300، فإن الوحدة 289837-01 مخصصة للاستخدام في رف نظام 3500 ENCORE فقط. في تكوينات "ترقية الرف" حيث يبقى هيكل 3300، يستخدم النظام وحدات الإدخال/الإخراج من سلسلة 3300 الموجودة مسبقًا.

هل تدعم هذه الوحدة مراقبة الاهتزاز الشعاعي وموضع الدفع في نفس الوقت؟

نعم. نظرًا لأن القنوات مبرمجة في أزواج، يمكنك تكوين القنوات 1 و2 لمراقبة الاهتزاز الشعاعي بينما تُخصص القنوات 3 و4 لموضع الدفع (أو أي وظيفة مدعومة أخرى) ضمن نفس جهاز المراقبة 3500/42E.

كيف تتعامل الوحدة مع أعطال الإشارة مثل فصل الحساس؟

يقوم جهاز المراقبة 3500/42E، المتصل عبر الوحدة 289837-01، بإجراء اختبارات ذاتية مستمرة. إذا فشلت إشارة المحول أو تعرضت الأسلاك الميدانية للتلف، سيُظهر الجهاز حالة "غير جيدة"، مما يمنع الفصل الخاطئ وينبه الصيانة عبر برنامج تكوين رف 3500.

دليل الهندسة الميدانية والتركيب

• الأسلاك والتأريض: عند توصيل مجسات Proximitor أو Seismic بأطراف الوحدة 289837-01، تأكد من أن دروع الكابلات متصلة فقط بأرضية وحدة الإدخال/الإخراج. لا تقم بتأريض الدروع عند طرف المحول لتجنب دوائر التأريض التي قد تسبب ضوضاء وتؤثر على دقة قياس الاهتزاز.

• شد البراغي أثناء التركيب: تأكد من تثبيت وحدة الإدخال/الإخراج بالكامل في الجزء الخلفي من رف ENCORE وأن براغي التثبيت مشدودة لتأمين الوحدة على اللوحة الخلفية. هذا أمر حاسم للحفاظ على سلامة الإشارة في بيئات الاهتزاز العالية النموذجية لأماكن ضواغط الهواء أو قاعات التوربينات.

• الحماية البيئية: على الرغم من أن الوحدة مصنفة لتحمل رطوبة تصل إلى 95 بالمئة بدون تكاثف، يجب تركيبها دائمًا داخل حاوية مصنفة NEMA 4 أو IP65 إذا وُجدت في مناطق ذات رطوبة عالية أو مواد كيميائية متآكلة. تأكد من وجود تدفق هواء كافٍ داخل الرف للحفاظ على درجة حرارة التشغيل أقل من 65 درجة مئوية.

• التحقق من التكوين: بعد استبدال وحدة الإدخال/الإخراج، استخدم دائمًا برنامج تكوين رف 3500 للتحقق من تطابق أزواج القنوات وأنواع المحولات مع الحساسات المثبتة في الميدان. قم بإجراء فحص الحلقة لضمان أن نقاط التنبيه والخطر تتحكم بشكل صحيح في وحدات الترحيل المرتبطة.
