بينتلي نيفادا 330171-00-12-10-01-CN مجس تقارب 3300 XL 8 مم

نظرة عامة على المنتج

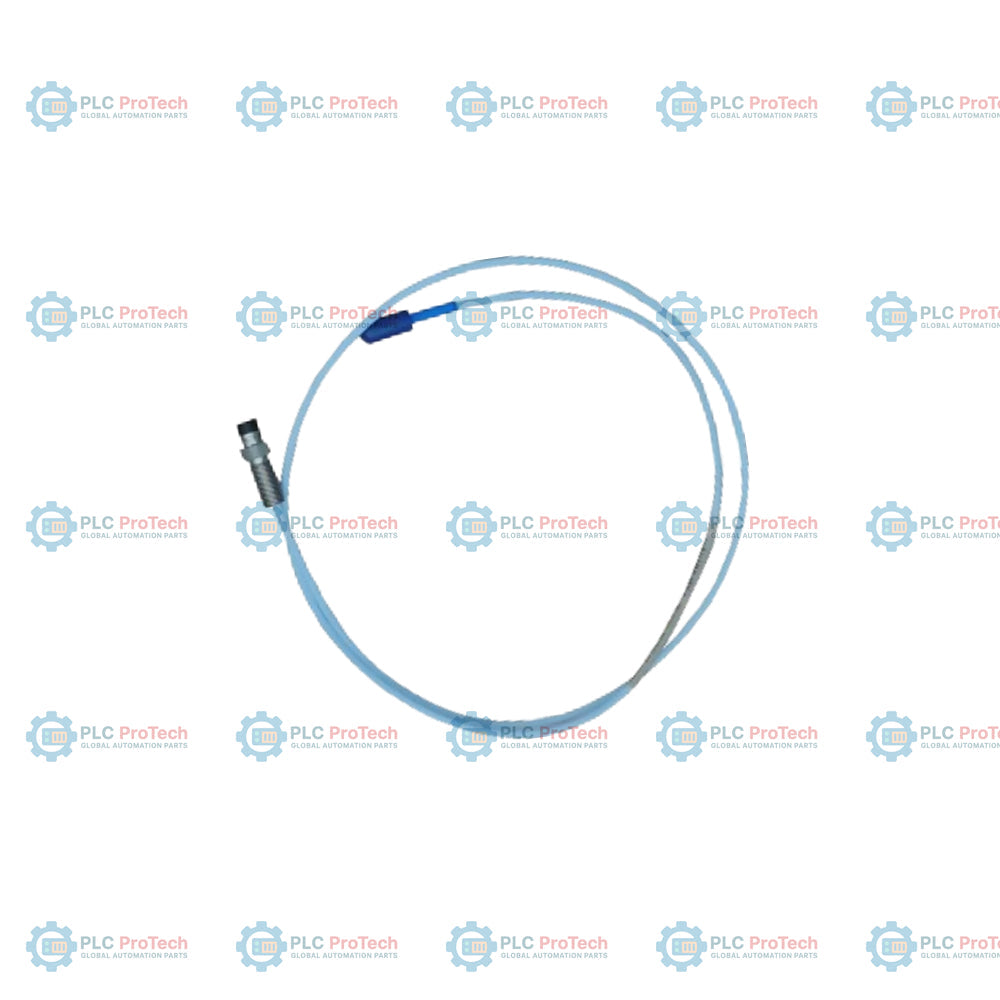

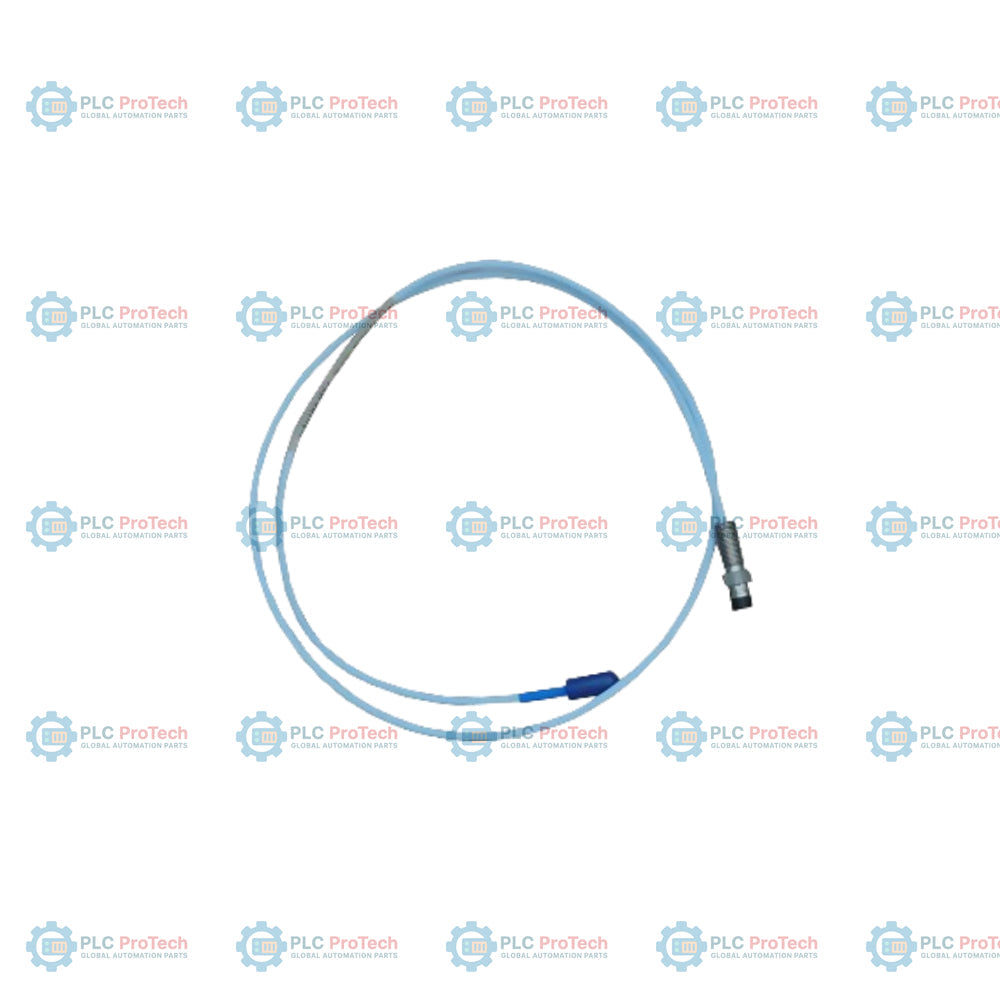

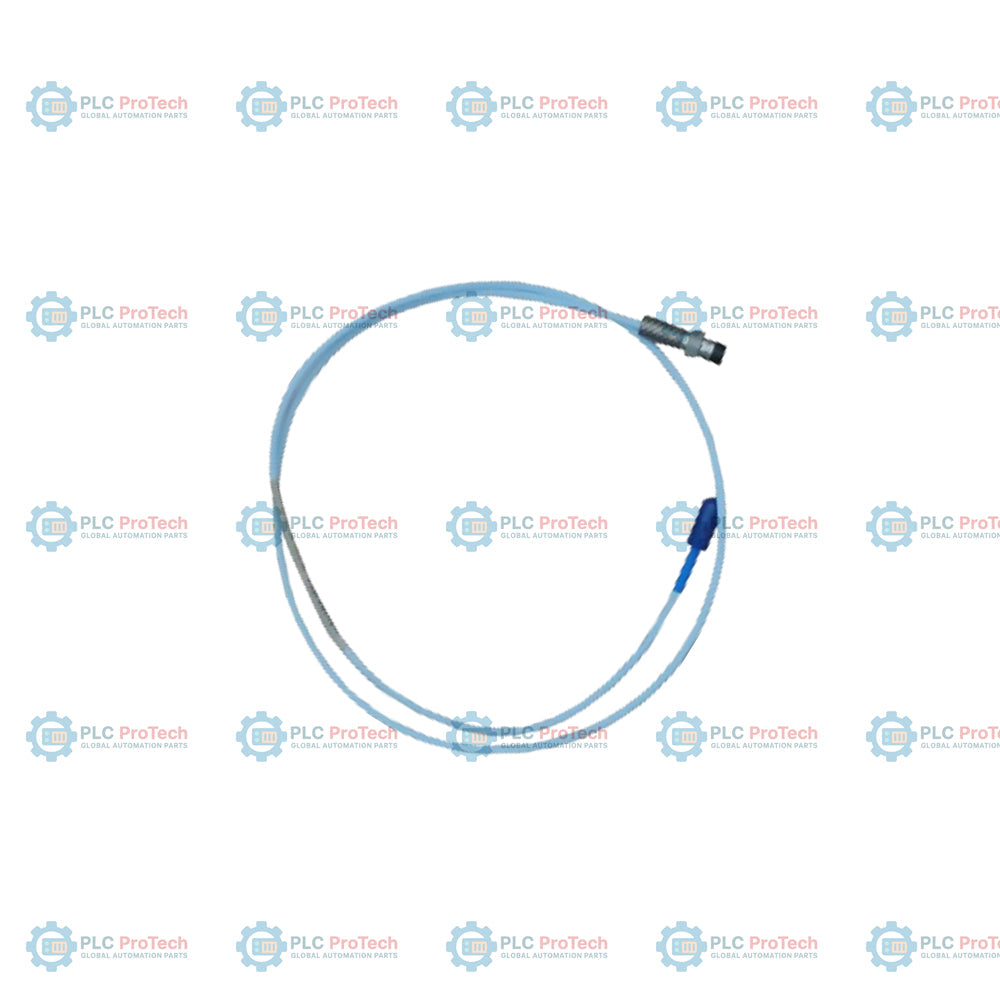

يُعد 330171-00-12-10-01-CN مكونًا أساسيًا في نظام مستشعر القرب Bently Nevada 3300 XL بقياس 8 مم. هذا المجس هو حساس غير تلامسي مصمم لقياس المسافة الثابتة والديناميكية بين طرف المجس والعمود الدوار. وهو المعيار العالمي لمراقبة الاهتزاز الشعاعي، ومحاذاة العمود، والموقع المحوري في الآلات الحرجة مثل التوربينات الغازية، والتوربينات البخارية، والضواغط الطرد المركزي الكبيرة.

يتميز هذا الطراز بخيط 3/8-24 UNF (القياسي لسلسلة 330171) ومصمم لتحمل البيئات الصناعية القاسية، بما في ذلك درجات الحرارة العالية والتعرض لزيوت التشحيم. يضمن التصنيف "CN" مطابقته لشهادات المناطق الخطرة الإقليمية الخاصة بالأجواء القابلة للانفجار.

التكوين الفني

تحدد خيارات رقم القطعة الغلاف الفيزيائي والاتصال الكهربائي للحساس:

• الطول غير المخيط (00): 0 مم. طول الغلاف بالكامل مخيط، مما يسمح بتركيب المجس بشكل محكم على سطح التثبيت أو عميقًا داخل الغلاف.

• الطول الكلي للغلاف (12): 120 مم. يوفر وصولًا طويلًا لأغلفة الآلات السميكة أو حوامل التثبيت الداخلية العميقة.

• الطول الكلي (10): 1.0 متر (3.3 قدم). هذا هو طول كابل "ذيل الخنزير" المدمج. صُمم ليتم توصيله بكابل تمديد بطول 4.0 م أو 8.0 م للوصول إلى حساس Proximitor®.

• الموصل (01): يتميز بموصل كوكسيالي صغير ClickLoc™. يتضمن هذا الموصل "المعيار الذهبي" غلافًا واقيًا لمنع الفصل العرضي والتلوث البيئي.

• الموافقة الوكالية (CN): موافقات المناطق الخطرة الخاصة بالدولة (مثل NEPSI للصين أو ما يعادلها إقليميًا).

المواصفات الفنية

الأسئلة الفنية المتكررة

هل يمكنني استخدام مجس 330171 مع Proximitor 3300 (غير XL)؟

بينما تتوافق مجسات 3300 XL ماديًا مع أنظمة 3300 الأقدم، تقدم سلسلة XL أداءً محسّنًا بشكل كبير ونطاقًا خطيًا أكثر استقرارًا. للحصول على أفضل دقة وللحفاظ على تصنيفات SIL، يُنصح دائمًا باستخدام مجس XL مع Proximitor المطابق له من نفس السلسلة.

ما هو "النطاق الخطي" ولماذا هو مهم؟

النطاق الخطي هو المسافة (2.0 مم) التي يوفر فيها المجس خرج جهد دقيق ومتناسب. إذا كان المجس قريبًا جدًا أو بعيدًا جدًا عن العمود، فإن الإشارة ستصبح "مستوية"، ولن يبلغ النظام بدقة عن الاهتزاز أو الموقع.

ماذا يحدث إذا تم قطع الكابل أو انثنى؟

نظرًا لأن المجس يعمل بمبدأ تيار إيدي، فإن طول وسلامة الكابل الكوكسيالي جزء من الدائرة المضبوطة. التواءات أو قطع تغير المعاوقة، مما يبطل المعايرة. عادةً ما تتطلب الكابلات التالفة استبدال الوحدة.

دليل الهندسة والتركيب

• تحديد الفجوة الميكانيكية: أثناء التركيب، يجب وضع المجس عند "المركز الكهربائي" لنطاقه. باستخدام Proximitor وجهاز قياس الفولت، يتم عادةً ضبط المجس حتى يقرأ خرج جهد مستمر بقيمة -9.0 فولت DC (يمثل فجوة تقريبية تبلغ 1.27 مم أو 50 ميل).

• تجنب "التداخل المتبادل": عند تركيب مجسات متعددة (مثل اهتزاز X وY)، تأكد من وجود مسافة لا تقل عن 40 مم بين أطراف المجسات لمنع تداخل المجالات المغناطيسية.

• مادة الهدف: يتم معايرة هذه المجسات افتراضيًا لـ فولاذ AISI 4140. إذا كان العمود الهدف مصنوعًا من سبيكة مختلفة (مثل الفولاذ المقاوم للصدأ)، ستتغير حساسية النظام، ويجب إعادة معايرة Proximitor أو تعديل البرنامج لأخذ "عامل المقياس" في الاعتبار.

• أمان الاتصال: تأكد دائمًا من تثبيت موصل ClickLoc بالكامل. يجب سحب الغلاف الواقي (الغطاء البلاستيكي الشفاف) فوق الوصلة لقفلها ضد الاهتزاز.
