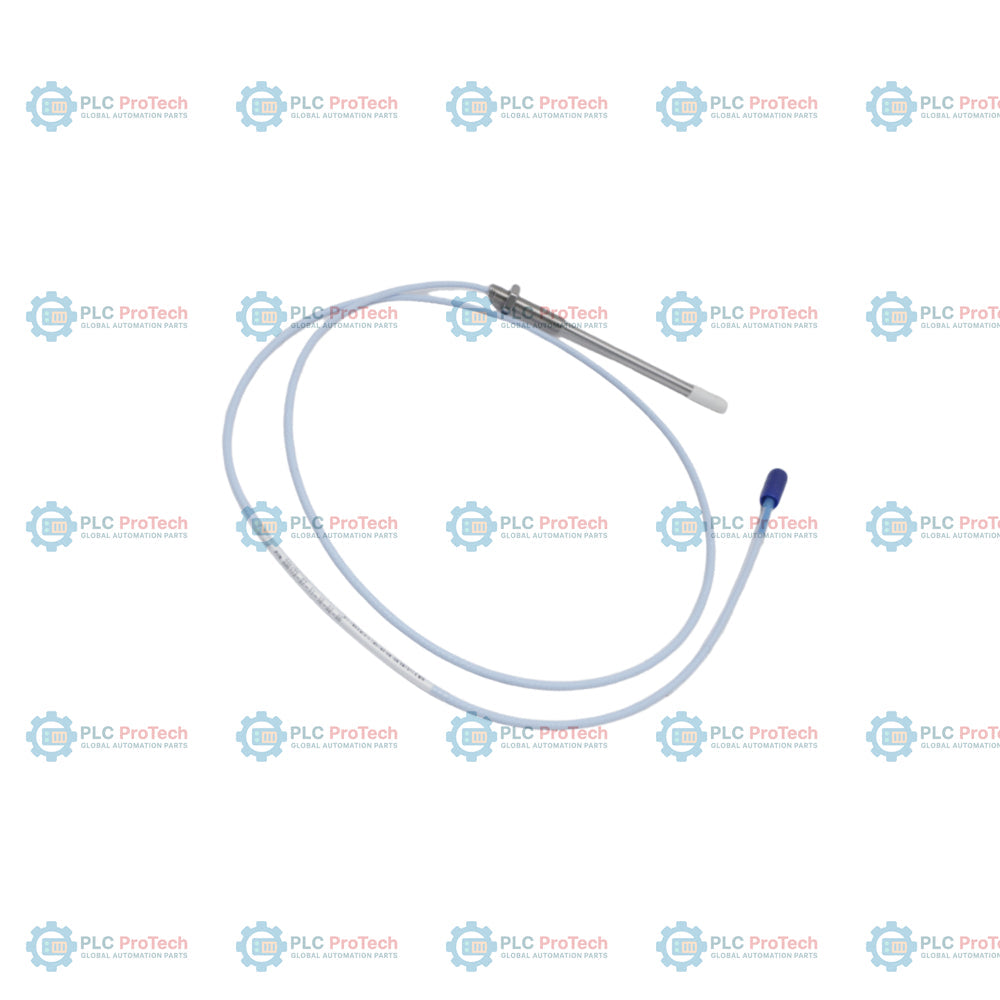

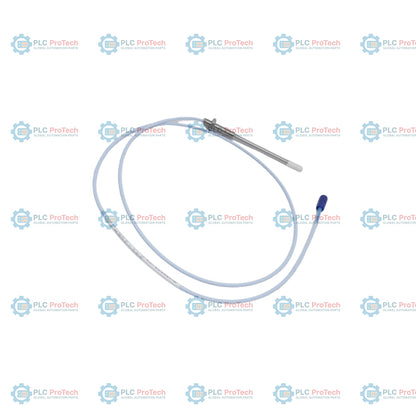

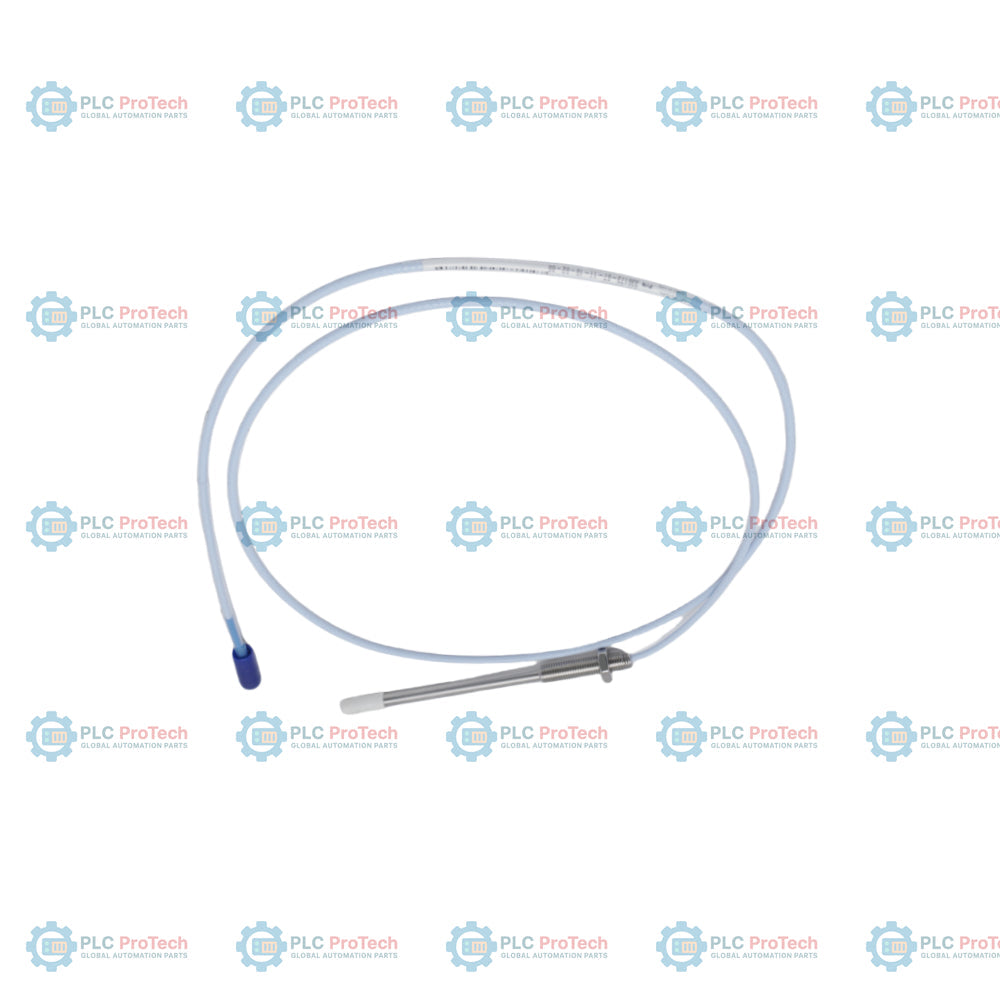

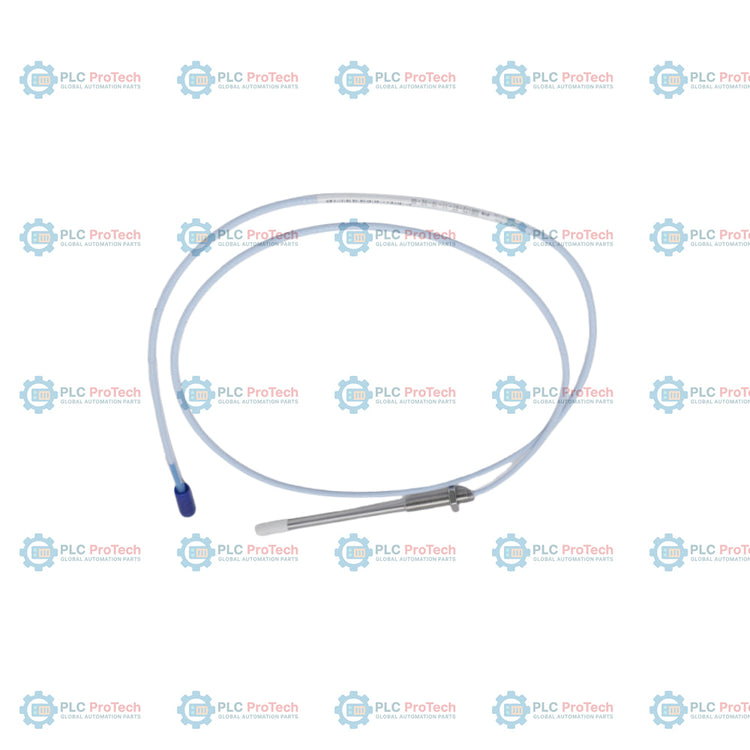

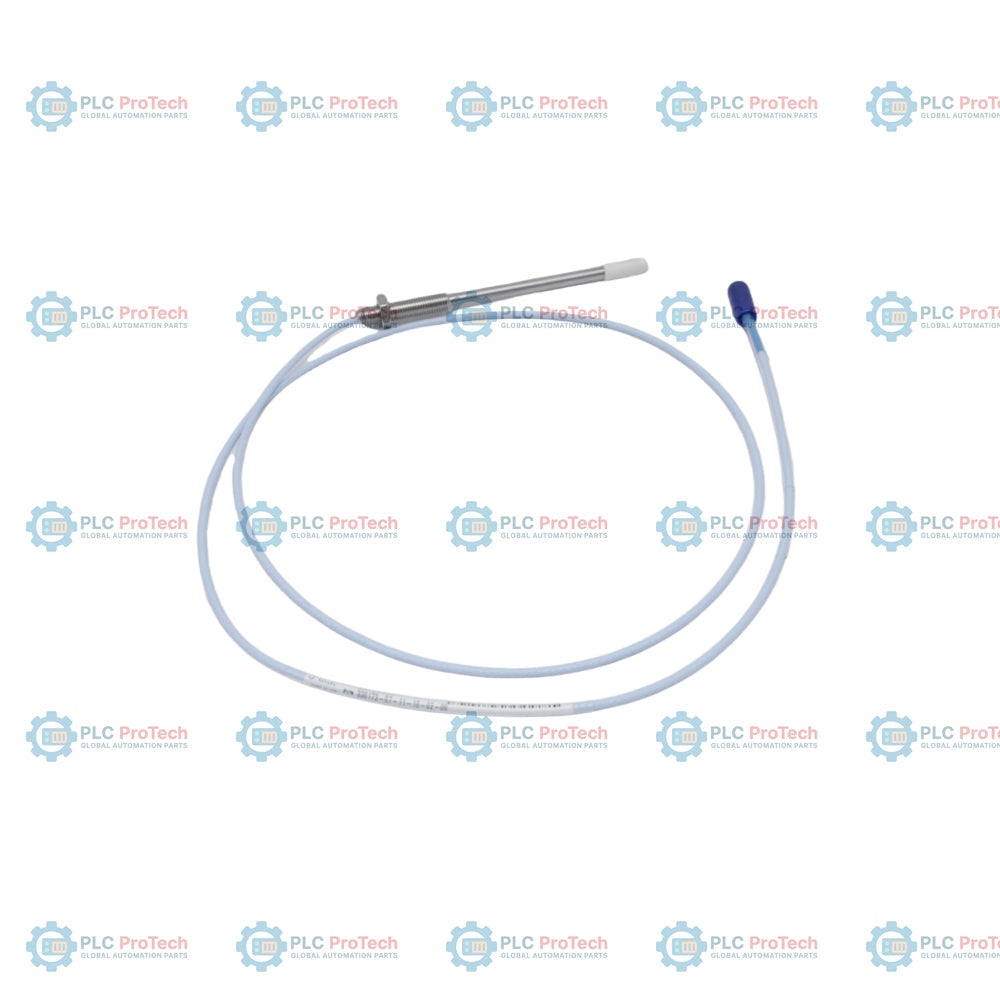

مسبار اقتراب Bently Nevada ‏330173-07-11-10-02-00 ‏3300 مقاس 5 مم

SKU 330173-07-11-10-02-00

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330173-07-11-10-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبارات تقارب 3300 مقاس 5 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 100ج
Dimensions: 40 مم x 85 مم x 85 مم (الارتفاع x العرض x العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

330173-07-11-10-02-00 هو مسبار قرب 3300 ‏5 مم بسن متري، ومصمم لقياسات الإزاحة بالتيارات الدوامية من دون تلامس في البيئات ذات الحيز المادي المحدود. صُنع هذا التكوين من دون تدريع ميكانيكي (غير مُدرّع)، ويتميز بجسم ملولب M8 × 1، وطول غير ملولب يبلغ 70 مم (الخيار 07)، وطول غلاف إجمالي يبلغ 110 مم (الخيار 11). يبلغ الطول الإجمالي للكابل المحوري المدمج مترًا واحدًا (الخيار 10)، وينتهي بموصل ClickLoc محوري مصغّر (الخيار 02)، ولا يتطلب موافقات من جهات اعتماد المناطق الخطرة (الخيار 00).

ينتمي هذا المسبار إلى نظام محول القرب 3300 ‏5 مم، وهو قابل للتبادل ميكانيكيًا وكهربائيًا مع أنظمة 3300 السابقة، لكنه يوفر متانة مادية محسّنة. ومن خلال عملية قولبة TipLoc من Bently Nevada، يتحقق رابط كيميائي أقوى بين طرف المسبار 5.2 مم والغلاف المصنوع من الفولاذ المقاوم للصدأ، ما يقلل خطر انفصال الطرف مبكرًا في ظروف التشغيل القاسية. وبالعمل مع مستشعر Proximitor قياسي وكابل تمديد متوافق، توفر سلسلة المستشعر هذه جهد خرج مستقرًا ودقيقًا يبلغ 7.87 فولت/مم (200 مللي فولت/مل) ويتناسب مباشرةً مع الفجوة بين طرف المسبار وسطح الهدف المرصود.

الميزات

تصميم ملولب M8 × 1: معيار متري للتركيب يتيح تثبيتًا دقيقًا على الآلات الصناعية الدوارة.
طول غير ملولب يبلغ 70 مم: صُمم بجزء غير ملولب مخصص (الخيار 07) ليتناسب مع أعماق حوامل التركيب المتخصصة.
غلاف إجمالي بطول 110 مم: جلبة قوية من الفولاذ المقاوم للصدأ (الخيار 11) توفر طولًا ملولبًا فعالًا يبلغ 40 مم لتحمل القوى الميكانيكية.
بنية TipLoc الحاصلة على براءة اختراع: تربط الطرف البلاستيكي المصنوع من PPS بقطر 5.2 مم كيميائيًا بجسم المسبار، ما يمنع فقدان الطرف تحت الاهتزاز الشديد.
الطول الإجمالي متر واحد: طول مدمج للسلك integral يبلغ مترًا واحدًا (الخيار 10)، ومصمم للتوصيل بكابلات التمديد القياسية.
موصل ClickLoc محوري مصغّر: يوفر اقترانًا آمنًا مطليًا بالذهب، يُحكم بالأصابع، مع كابل التمديد وقوة قفل فائقة.
تصميم غير مُدرّع: يتيح توجيهًا مرنًا للغاية للكابل المحوري (الخيار 02) داخل قنوات جافة ومحمية أو أغلفة الآلات الداخلية.

التطبيقات

المسبار 330173-07-11-10-02-00 يُستخدم مسبار القرب عادةً في الآلات الصناعية المدمجة والمعدات الدوارة ذات الخلوص المحدود للتركيب، بما في ذلك:

التوربينات البخارية الصغيرة، والتوربينات الغازية، والشواحن التوربينية
الضواغط الطاردة المركزية والترددية
علب التروس الصناعية عالية السرعة والمراوح المدمجة
أغلفة محامل المحركات الكهربائية والمولدات وأجهزة الإثارة
قياسات اهتزاز العمود الشعاعي، والموضع المحوري، ومرجع طور Keyphasor

معلومات الطلب

الخيار / المقطع	الرمز على وحدة SKU هذه	الوصف
رقم الطراز الأساسي	330173	مسبار القرب 3300 5 mm، قلاوظ M8 x 1، من دون تدريع
A - الطول غير الملولب	07	طول غير ملولب 70 mm (يُطلب بزيادات قدرها 10 mm)
B - الطول الإجمالي للهيكل	11	طول الهيكل الإجمالي 110 mm (يُطلب بزيادات قدرها 10 mm)
C - الطول الإجمالي	10	طول إجمالي 1.0 meter (3.3 feet)
D - نوع الموصل/الكابل	02	موصل ClickLoc محوري مصغر، كابل قياسي
E - موافقة الجهات	00	لا توجد موافقات من الجهات المطلوبة

المواصفات الفنية

الشركة المصنّعة	Bently Nevada (Baker Hughes)
سلسلة الطراز	نظام محول القرب 3300 5 mm
رقم الجزء	330173-07-11-10-02-00
قطر طرف المسبار	5.2 mm (0.21 in)
حجم اللولب	قلاوظ متري M8 x 1
خيار التدريع	من دون تدريع ميكانيكي (غير مدرّع)
طول الهيكل غير الملولب	70 mm
الطول الإجمالي للهيكل	110 mm
طول الهيكل الملولب	40 mm
الطول الإجمالي للمسبار	1.0 meter (3.3 feet)
نوع الكابل	كابل محوري قياسي، معزول بـ FEP
نوع الموصل	موصل ClickLoc محوري مصغر ذكر
مقاومة التيار المستمر للمسبار	7.59 ‏±0.50 ohms (مقاسة بين الموصل المركزي والموصل الخارجي)
النطاق الخطي	0.25 إلى 2.3 mm (10 إلى 90 mils)
الفجوة الموصى بها	1.27 mm (50 mils)
عامل القياس التزايدي (ISF)	7.87 V/mm (200 mV/mil) ‏±6.5% نموذجيًا
الانحراف عن الخط المستقيم (DSL)	أقل من ‏±0.038 mm (‏±1.5 mils) نموذجيًا
استجابة التردد	0 إلى 10 kHz: ‏+0، ‏-3 dB
درجة حرارة التشغيل	-35 إلى +177 Celsius (-31 إلى +351 Fahrenheit)
الحد الأدنى لحجم الهدف	هدف مسطح بقطر 15.2 mm (0.6 in)
الحد الأدنى لقطر العمود	50.8 mm (2.0 in) كحد أدنى؛ و76.2 mm (3.0 in) كحد أدنى موصى به
قوة الشد	222 N (50 lbf) من هيكل المسبار إلى سلك توصيل المسبار
إحكام الضغط	مانع تسرب ضغط تفاضلي بحلقة O من الفلوروكربون

إرشادات التركيب

يُعد التركيب الصحيح أمرًا حيويًا لتحقيق أداء القياس المحدد وضمان إطالة عمر المسبار:

عزم إحكام الهيكل: أحكم ربط هيكل المسبار المتري M8 x 1 باستخدام مفتاح عزم. يبلغ عزم الإحكام الموصى به 5.1 N-m (45 in-lb)، وبحد أقصى 7.3 N-m (65 in-lb) لتجنب التلف الميكانيكي أو انحشار اللولب.
تعشيق اللولب: حافظ على حدود تعشيق اللولب القياسية. يبلغ الحد الأقصى لطول تعشيق اللولب 12 mm للقلاوظ المترية وفقًا لمعايير الصناعة.
نصف قطر انحناء الكابل: لا تتجاوز الحد الأدنى لنصف قطر انحناء الكابل البالغ 25.4 mm (1.0 in) أثناء التوجيه لتجنب إجهاد الموصل الداخلي.
التوصيل المحوري: تأكد من أن موصلات ClickLoc المحورية المصغرة جافة ونظيفة وخالية من الزيت قبل التوصيل. ينبغي إحكام الموصلات يدويًا (بأصابع اليد) لضمان تلامس كهربائي مستقر.
الفجوة إلى الهدف: اضبط فجوة المسبار على الإزاحة الاسمية الموصى بها البالغة 1.27 mm (50 mils) من سطح الهدف باستخدام مقياس جهد رقمي أو مقاييس محسّات.

FAQ

ما التكوين الذي يحدده رقم الجزء 330173-07-11-10-02-00؟

يحدد هذا الرمز مسبار تقارب متري 3300 بقطر 5 مم، وبسن لولبي M8 x 1 (غير مدرع)، وطول غلاف غير ملولب قدره 70 مم، وطول إجمالي للغلاف قدره 110 مم، وطول إجمالي قدره 1.0 متر، وموصل ClickLoc محوري مصغر، ومن دون اعتمادات من الجهات المختصة.

ما عزم التركيب الموصى به لغلاف هذا المسبار المتري M8؟

عزم الربط الموصى به لغلاف هذا المسبار الملولب المتري M8 x 1 هو 5.1 N-m (45 بوصة-رطل)، ويجب ألا يتجاوز عزم الربط الأقصى 7.3 N-m (65 بوصة-رطل) لمنع انحشار السن اللولبي أو حدوث تلف ميكانيكي.

ما المقاومة النموذجية للتيار المستمر لهذا المسبار بطول 1.0 متر؟

المقاومة النموذجية للتيار المستمر للمسبار، المقاسة بين الموصل المركزي والموصل الخارجي لهذا التكوين بطول 1.0 متر، هي 7.59 زائد أو ناقص 0.50 أوم.

هل يمكن توصيل هذا المسبار مباشرة بمكونات محول 3300 XL؟

نعم، هذا المسبار 3300 بقطر 5 مم متوافق ميكانيكيًا وكهربائيًا مع مستشعرات Proximitor من طراز 3300 XL وكابلات التمديد 3300 XL، إلا أن الأداء الإجمالي يظل محدودًا بمواصفات سلسلة 3300 القياسية.
