الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/33-04-00 149992-04
Country of origin:الولايات المتحدة
نوع المنتج: وحدة خرج مرحّل
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1200ج
Dimensions: 241 × 24.4 × 242 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

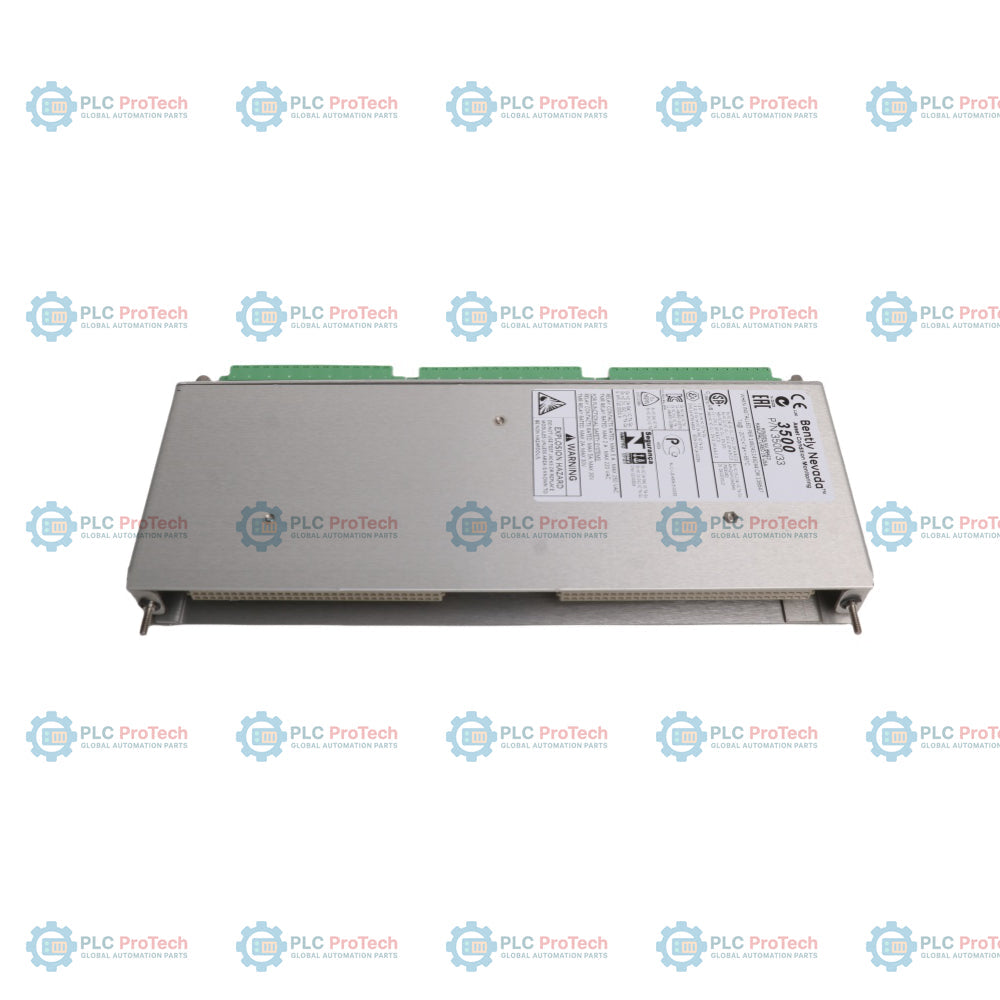

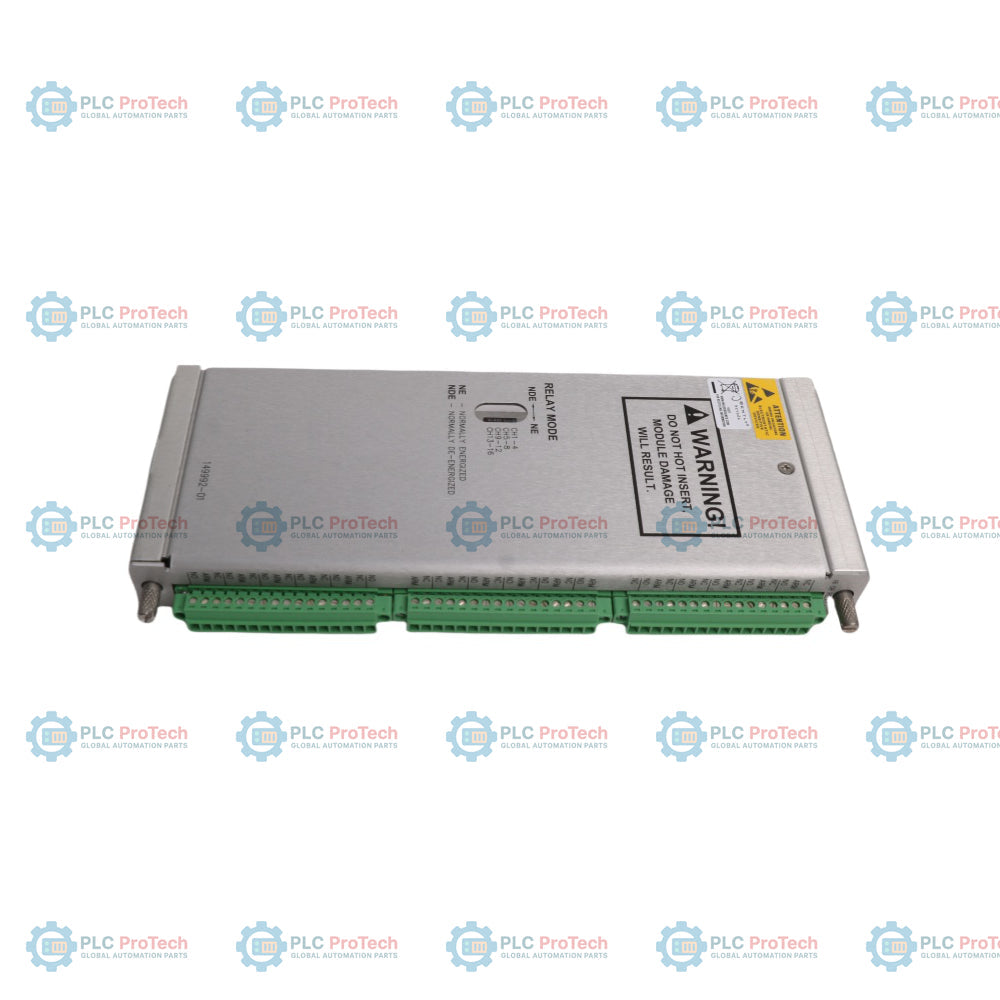

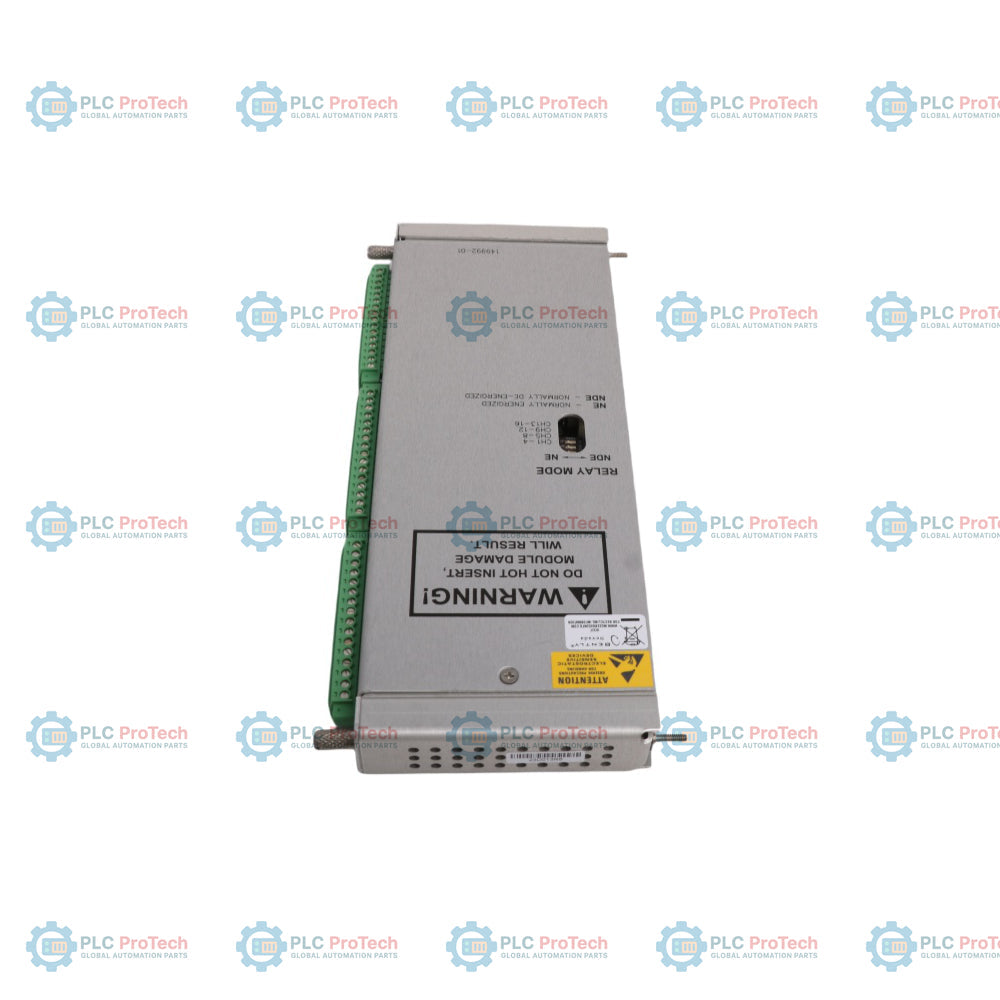

إن Bently Nevada 3500/33-04-00 149992-04 عبارة عن وحدة خرج مرحلات آمنة من الأعطال ذات 16 قناة تُستخدم كوحدة رئيسية أو احتياطية في أنظمة حماية الآلات 3500. توفر 16 مخرج مرحل قابلًا للبرمجة بشكل مستقل مع منطق تشغيل الإنذار، وتدعم تركيبات منطق AND/OR لحالات التنبيه والخطر وعدم الجاهزية (Not-OK) والمتغيرات المقاسة من أي قناة مراقبة. ويمكن لكل مخرج مرحل تنفيذ منطق التصويت والتكامل مع برنامج تهيئة رف 3500.
تتصل هذه الوحدة بأنظمة PLC وDCS وSIS وTSI، وتوفر تشغيلًا غير مُنشَّط عادةً (ND) أو مُنشَّط عادةً (NE)، مع إمكانية الاختيار في أربع مجموعات تتكون كل منها من أربع قنوات. تشير مصابيح LED على اللوحة الأمامية إلى حالة الوحدة ونشاط الاتصال وحالات إنذار القنوات.
يدعم تطبيقات التبديل منخفضة التيار بملامسات مطلية بالذهب، وهو مناسب للتهيئات القياسية أو الآمنة من الأعطال أو الخاصة بالمناطق الخطرة. تشمل توافقية الوحدة تركيبها إلى يمين واجهة البيانات العابرة (TDI) في رف 3500.
| الفئة | المواصفات |
|---|---|
| الشركة المصنعة | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | الوحدة الرئيسية: 0.7 كجم (1.6 رطل)، وحدة الإدخال/الإخراج: 0.4 كجم (1.0 رطل) |
| الأبعاد | الوحدة الرئيسية: 241 × 24.4 × 242 مم (9.50 × 0.96 × 9.52 بوصة)، وحدة الإدخال/الإخراج: 241 × 24.4 × 99.1 مم (9.50 × 0.96 × 3.90 بوصة) |
| حيز الحامل | الوحدة الرئيسية: فتحة أمامية واحدة كاملة الارتفاع، الإدخال/الإخراج: فتحة خلفية واحدة كاملة الارتفاع |
| استهلاك الطاقة | 5.8 واط نموذجيًا |
| نوع المرحل | SPDT (تبديل أحادي القطب وثنائي الرمي) |
| عمر الملامسات | 10,000 دورة |
| مثبط قوس المرحل | 250 فولت جذر متوسط مربع |
| الحد الأدنى للتيار المُبدَّل | قياسي: 100 مللي أمبير عند 5 فولت تيار مستمر، منخفض التيار: 1 مللي أمبير عند 1 فولت تيار مستمر |
| التيار الأقصى المُبدَّل | تيار مستمر: 5 أمبير، تيار متردد: 5 أمبير |
| القدرة القصوى المُبدَّلة | تيار مستمر: 70 واط عند 24 فولت تيار مستمر، تيار متردد: 1200 فولت-أمبير |
| الجهد الأقصى المُبدَّل | تيار مستمر: 125 فولت تيار مستمر، تيار متردد: 250 فولت تيار متردد |
| الظروف البيئية | محكم الإغلاق بالإيبوكسي |
| مؤشرات LED | حسنًا، إرسال/استقبال، إنذار القناة |
| طرف توصيل | الوظيفة |
|---|---|
| راجع دليل حامل 3500 | مخارج المرحل، وتوصيلات الطاقة والاتصالات |
تأكد من توصيل إطار الحامل بشكل صحيح بأرضي أجهزة القياس والتحكم في المنشأة قبل إدخال الوحدات. يجب إنهاء دروع أسلاك الحقل عند أطراف التوصيل المخصصة للدروع في وحدة الإدخال/الإخراج لتقليل التداخل الكهرومغناطيسي وضمان سلامة الإشارة.
لا تفصل أسلاك الحقل أو توصيلات الوحدة أثناء تشغيل الدائرة، إلا إذا تم التحقق من أن الموقع غير خطِر. قد يؤدي التعامل مع المعدات وهي قيد التشغيل في الأجواء القابلة للانفجار إلى مخاطر اشتعال ناجمة عن القوس الكهربائي.
حاذِ الوحدة الرئيسية مع الفتحة الأمامية المحددة الموجودة إلى يمين وحدة TDI. أدخلها بإحكام في موصلات اللوحة الخلفية وشد براغي اللوحة. ركّب وحدة الإدخال/الإخراج المطابقة في الفتحة المناظرة مباشرةً في الجزء الخلفي من مجموعة الحامل.
ماذا يعني الخيار 04 في رقم جزء هذه الوحدة؟
يشير الرمز 04 إلى أن هذا الإصدار هو متغير الترحيل الآمن منخفض التيار ذي 16 قناة، والمجهز بملامسات مطلية بالذهب.
ما تصنيف الحد الأدنى للتيار لإصدار نقاط التلامس المطلية بالذهب؟
تصنيف الحد الأدنى للتيار المُبدَّل هو 1 mA عند 1 Vdc.
هل يمكنني الجمع بين إعدادَي الوضعين «مُنشَّط عادةً» و«غير مُنشَّط عادةً»؟
نعم، تُقسَّم القنوات الست عشرة إلى أربع مجموعات متميزة، تضم كل مجموعة أربع قنوات، ويمكن اختيار كل مجموعة بشكل مستقل باستخدام مفتاح.
ما الغرض من مؤشر LED TX/RX الموجود على اللوحة الأمامية؟
يومض مؤشر LED TX/RX للإشارة إلى إرسال واستقبال بيانات الاتصال بشكل نشط بين هذه الوحدة ووحدات الحامل الأخرى.
هل تحتوي حزمة الأجهزة هذه على حماية مدمجة من الشرر لنقاط التلامس؟
نعم، يُعد مثبط قوس المرحل الداخلي المحكم الإغلاق بالإيبوكسي بجهد 250 Vrms من التجهيزات القياسية في قنوات الأجهزة.
هل يمكن لهذه الوحدة معالجة المتغيرات الفردية من وحدات مراقبة متعددة في الوقت نفسه؟
نعم، يمكن لمنطق تشغيل الإنذار الجمع بين مدخلات التنبيه أو الخطر أو عدم الجاهزية من أي قناة مراقبة أو مجموعة من قنوات المراقبة داخل الحامل.
ما أداة البرنامج المطلوبة لتكوين مسارات منطق التصويت؟
تُهندس منطقية النظام وتُحمَّل باستخدام برنامج تكوين الحامل 3500.
ماذا يحدث لتشغيل المرحل إذا واجهت الوحدة عطلًا داخليًا؟
يضمن تصميم التشغيل الآمن أنه عند حدوث عطل كبير أو فقدان للتحكم، تعود المرحلات إلى حالتها الآمنة غير المُنشَّطة أو حالتها الافتراضية، وفقًا للتوصيلات.
هل من الآمن تجاوز 5 مللي أمبير عند استخدام جهد إمداد تيار متردد يصل إلى 120Vac؟
لا، فالتيارات التي تتجاوز 5 مللي أمبير في هذه المرحلات الذهبية منخفضة التيار ستؤدي إلى تدهور طلاء نقاط التلامس أو إتلافه بشكل دائم.
كم عدد الفتحات التي تشغلها مجموعة الوحدتين الرئيسية ووحدات الإدخال/الإخراج الكاملة؟
تشغل فتحة واحدة كاملة الارتفاع في الجزء الأمامي من الحامل، وفتحة كاملة الارتفاع مقابلة لها في اللوحة الخلفية.
هل يمكنني توصيل هذه الوحدة بالفتحة المجاورة مباشرة لمصدر الطاقة؟
يجب وضعه في أي فتحة متاحة تقع إلى يمين وحدة واجهة البيانات العابرة.
ماذا يشير إليه الضوء الثابت في مؤشر LED OK؟
يؤكد الضوء الثابت أن الجهاز قيد التشغيل، وأنه اجتاز الاختبارات الذاتية الأولية، وأنه يعمل بشكل صحيح.
