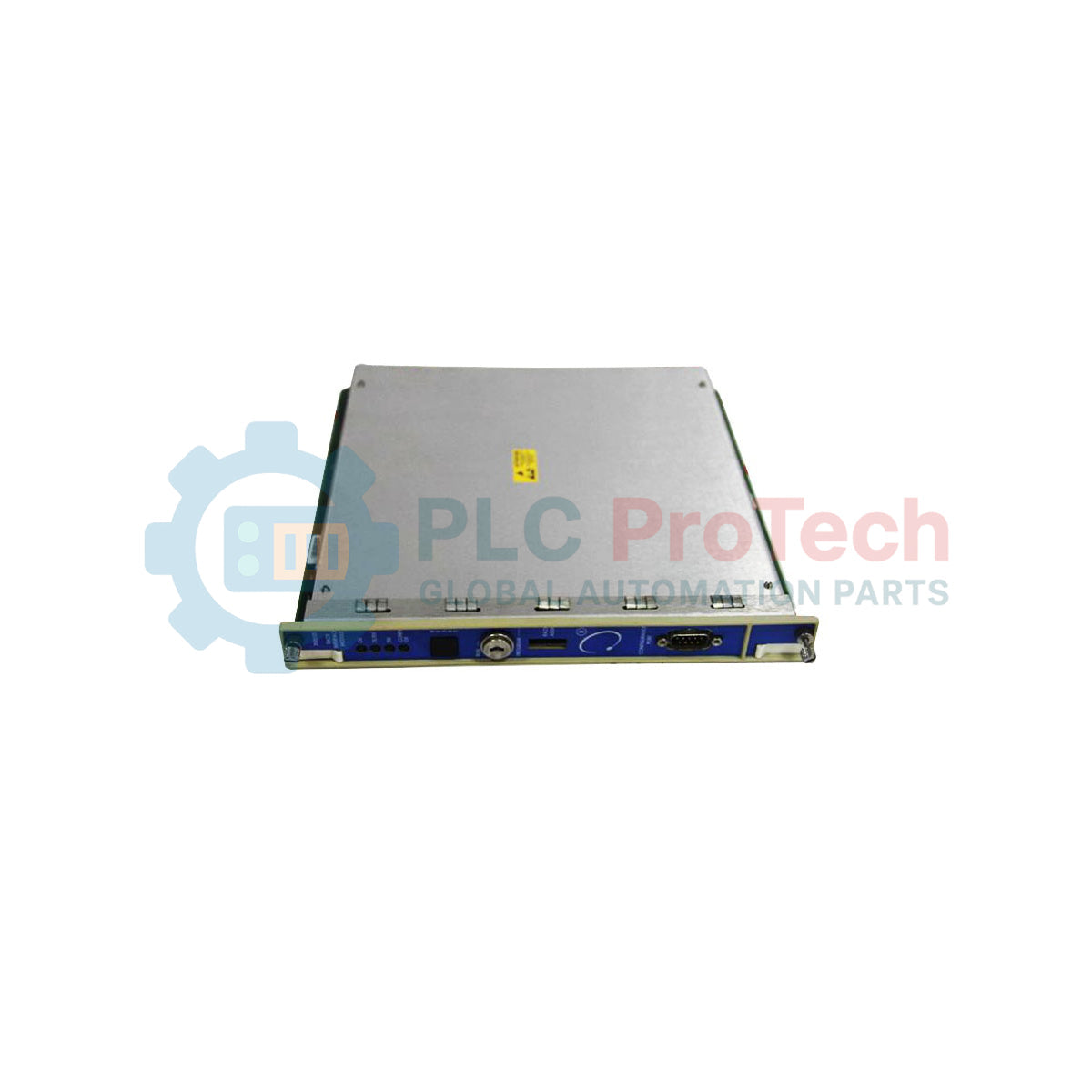

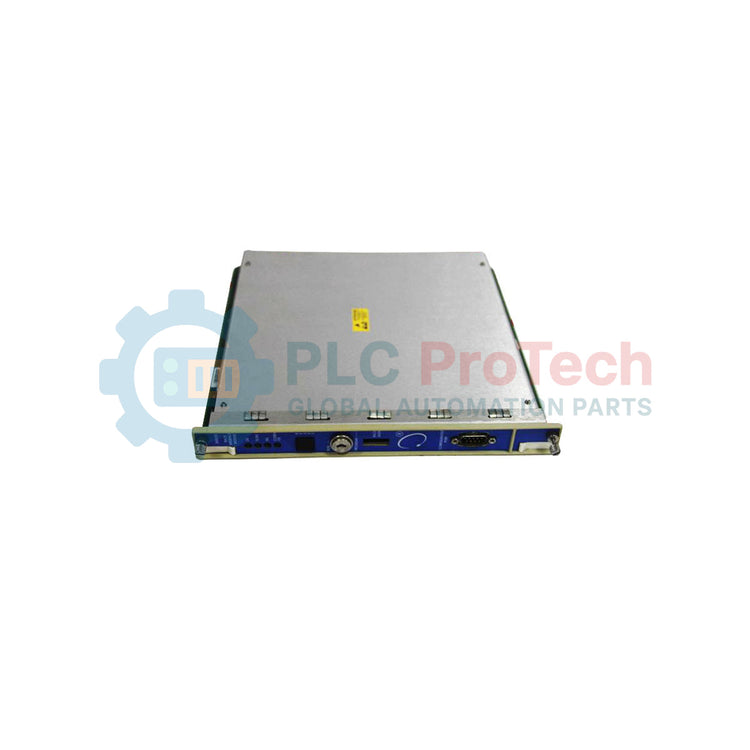

صُممت وحدة المرحّل المدمجة Bently Nevada 3500/33-01-00 لإشارات الإنذار والإيقاف عالية الكثافة، وتعمل كعقدة أساسية في بنيات حماية الآلات. توفر هذه الوحدة 16 مخرجًا منفصلًا للمرحّل يمكن برمجتها باستخدام منطق تصويت قابل للتهيئة بدرجة عالية لتشغيل أجهزة التنبيه الخارجية أو صفارات الإنذار أو أنظمة الإيقاف الطارئ استنادًا إلى حالات الإنذار الواردة من الوحدات الأخرى في حامل 3500. ومن خلال معالجة المدخلات مباشرةً عبر اللوحة الخلفية الداخلية عالية السرعة، تضمن أزمنة استجابة سريعة بالغة الأهمية لحماية أصول الآلات الدوارة.
| خيار الطراز / اللاحقة | تفاصيل التهيئة |
|---|---|
| 3500/33 | وحدة مرحّل ذات 16 قناة (الوحدة الأساسية) |
| -01 | وحدة مخرجات مرحّل ذات 16 قناة (إدخال/إخراج قياسي) |
| -00 | خيار اعتماد الجهة المختصة: لا يوجد |
| معلمة المواصفات | القيمة / التصنيف |
|---|---|
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رقم الجزء | 3500/33-01-00 |
| قنوات المرحّل | 16 مخرجًا مستقلًا من نوع SPDT |
| استهلاك طاقة الإدخال | 5.8 واط اسميًا، نموذجيًا |
| تصنيفات نقاط التلامس (الحد الأقصى) | 250 VAC / 2 A حمل مقاومي؛ 30 VDC / 2 A حمل مقاومي |
| سعة التبديل | حتى 500 VA / 60 W |
| اعتمادات الجهات المختصة | الخيار 00 (لم يُحدَّد شيء) |
| درجة حرارة التشغيل | من -30 إلى +65 درجة مئوية |
| الأبعاد الصافية للوحدة | 24.20 سم × 2.44 سم × 24.10 سم |
| الوزن الصافي للوحدة | 0.70 كجم |
| وزن الشحن (محسوب) | 2.00 كجم |
| بلد المنشأ | الولايات المتحدة الأمريكية (USA) |
صُممت الوحدة 3500/33 لتلائم الإطارات كاملة الحجم القياسية من Bently Nevada 3500. وعلى خلاف وحدة المرحل 3500/32 ذات الأربع قنوات، التي تتطلب تخصيص فتحتين محددتين في بعض الإصدارات الأقدم من الحوامل، تعمل الوحدة 3500/33 ذات 16 قناة على تحسين استغلال المساحة من خلال توفير سعة تحكم عالية الكثافة في فتحة بطاقة واحدة. تحقّق دائماً من تحديث برنامج تكوين الحامل 3500 إلى الإصدار 3.0 أو أحدث لدعم خرائط التصويت ذات 16 قناة بشكل أصلي.
تتمثل إحدى المشكلات الشائعة أثناء التشغيل التجريبي في استخدام المرحلات الداخلية لتبديل أحمال حثية كبيرة مباشرةً، مثل الملفات اللولبية أو الموصلات الكبيرة. ورغم أن المرحلات مصنفة لتبديل أحمال مقاومية بقدرة 2 أمبير، فإن تبديل الأحمال الحثية دون كبت خارجي، مثل ثنائيات الحماية من الجهد العكسي أو دوائر كبت RC، قد يؤدي إلى لحام نقاط التلامس قبل أوانه أو إلى ضوضاء تداخل كهرومغناطيسي مفرطة، ما قد يعطل وحدات القياس المجاورة في الحامل 3500. نوصي باستخدام مرحلات خارجية وسيطة للأحمال عالية التيار أو شديدة الحثية.
عند تهيئة منطق التصويت، تأكد من أن حالة كل مرحل، «مُغذّى عادةً» أو «غير مُغذّى عادةً»، تتوافق مع متطلبات الأمان عند التعطل. تعود نقاط تلامس المرحل إلى حالتها غير المُغذّاة عند فقدان الطاقة بالكامل عن الحامل 3500. ثبّت الكتلة الطرفية الميدانية باستخدام مسامير التثبيت المدمجة لتجنب مشكلات مقاومة التلامس الناجمة عن الاهتزاز.
قبل تنفيذ تركيب الوحدة أو توصيلات الكتلة الطرفية، تأكد من عزل جميع دوائر الطاقة الخارجية المتصلة بكتلة أطراف المرحل وعزلها بقفل أمان بالكامل. قد تكون نقاط تلامس المرحل متصلة بأنظمة شبكة كهربائية عالية الجهد أو بخطوط فصل الآلات، ما قد يسبب مخاطر صعق كهربائي حتى إذا كان حامل المراقبة 3500 نفسه متوقفاً عن التشغيل.
حدّد فتحة شاغرة في حامل المراقبة 3500، باستثناء الفتحة 1 المخصصة حصراً لوحدة واجهة الحامل وفتحات مزودات الطاقة.
أدخل وحدة معالج المرحل الرئيسية ذات 16 قناة في مقدمة الحامل على امتداد موجهات البطاقة حتى يستقر الموصل بإحكام في اللوحة الخلفية.
ركّب وحدة الإدخال/الإخراج القياسية للمرحل ذات 16 قناة المطابقة في الفتحة المقابلة في الجزء الخلفي من الحامل.
أحكم ربط مسامير تثبيت الوحدة الأمامية والخلفية لضمان تأريض متين للهيكل، ثم أعد تشغيل الحامل وحمّل معلمات التكوين.
