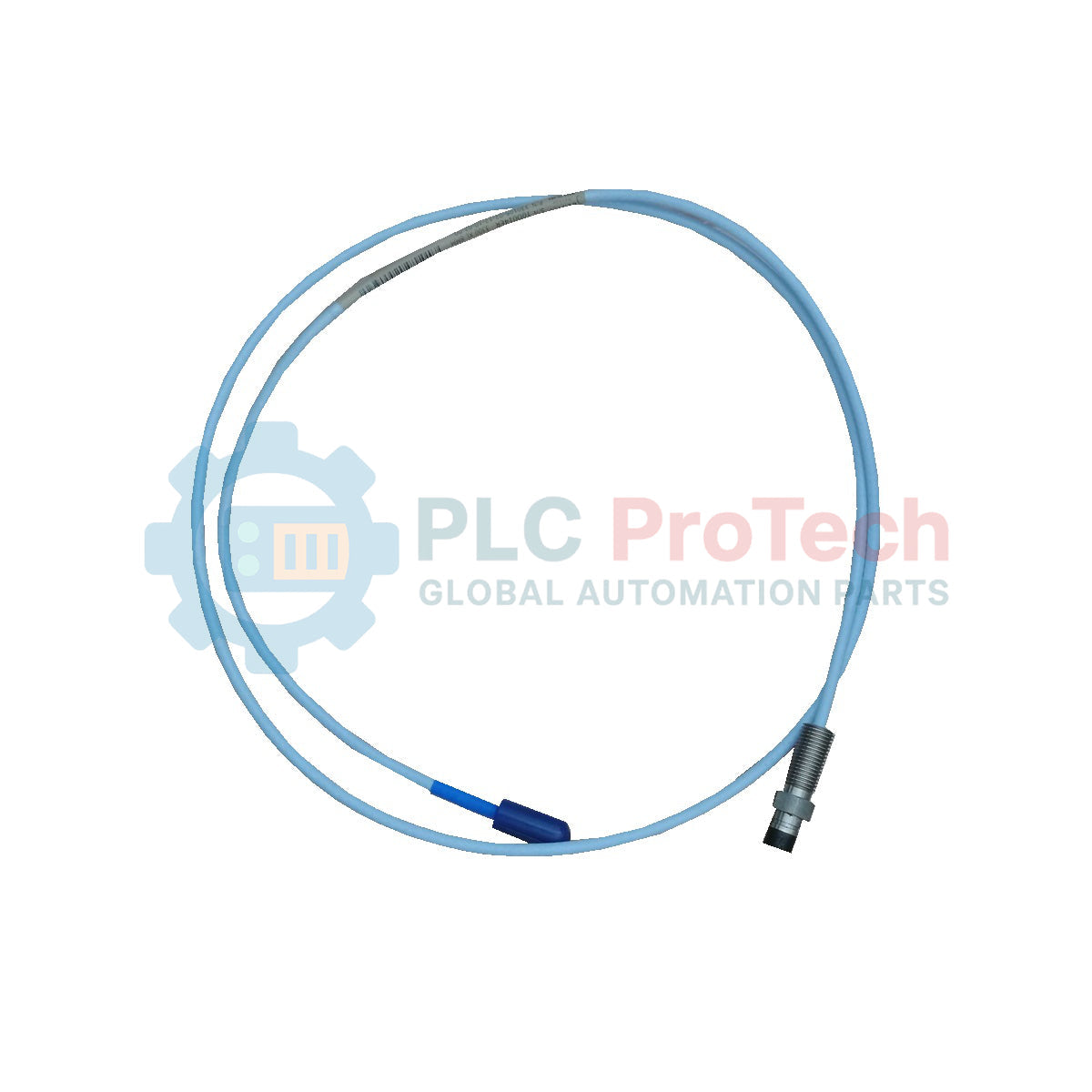

صُمم مسبار القرب بالتيارات الدوامية Bently Nevada 330105-02-12-10-12-CN لمراقبة الآلات الدوارة الصعبة، ويوفر قياسات موثوقة للغاية وغير تلامسية لاهتزاز العمود وموضعه المحوري وسلوك طبقة الزيت الديناميكي. وبصفته مكوّنًا أساسيًا في نظام المحول 3300 XL 8 مم، يتميز هذا المسبار ذو التركيب العكسي بغلاف ملولب 3/8-24 UNF، وإحكام مادي ضد السوائل، وبنية مادية متينة لتحمل التعرض المستمر للبيئات الصناعية القاسية. ويحوّل تغيرات الفجوة المادية إلى إشارات جهد متناسبة عند اقترانه بمستشعر Proximitor Sensor 3300 XL مُعاير، مما يتيح لمشغلي المنشأة تحديد عدم استقرار الآلات قبل حدوث العطل.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| رقم الطراز | 330105-02-12-10-12-CN |
| سلسلة المحولات | 3300 XL 8 مم |
| تهيئة التركيب | تركيب عكسي |
| طول الغلاف غير الملولب (02) | 0.2 بوصة (5.1 مم) |
| الطول الإجمالي للغلاف (12) | 1.2 بوصة (30.5 مم) |
| خيار الطول الإجمالي (10) | 1.0 متر (3.3 قدم) |
| مقاس السن | 3/8-24 UNF |
| خيار الموصل (12) | موصل محوري ClickLoc مصغر، كابل FluidLoc |
| اعتماد الجهة (CN) | اعتمادات خاصة بكل بلد (الصين/Ex) |
| مادة طرف المسبار | بولي فينيلين كبريتيد (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) |
| نطاق درجة حرارة التشغيل | من -51 درجة مئوية إلى +177 درجة مئوية (من -60 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| بلد المنشأ | الولايات المتحدة (U.S.A.) |
| وزن الشحن (محسوب) | 2.0 كجم (4.4 رطل) |
| واجهة التوصيل | الوظيفة / التخصيص |
|---|---|
| الموصل المركزي المحوري | ينقل إشارة التردد اللاسلكي عالية التردد (RF) لتشغيل مجال التيارات الدوامية. |
| الدرع الخارجي المحوري | خط رجوع مشترك للنظام وحاجز للضوضاء الكهربائية. |
| قابس ClickLoc مصغر | اقتران مباشر سريع التوصيل بواجهة مقبس كابل التمديد 3300 XL. |
يتطلب هذا المسبار بطول 1.0 متر كابلات تمديد مطابقة وإلكترونيات Proximitor مُعايرة خصيصًا لطول نظام فعلي إجمالي قدره 5.0 أمتار أو 9.0 أمتار. يوفّر اعتماد نظام 3300 XL مقاس 8 مم توافقًا رجعيًا مع مكونات سلسلة 3300 الأقدم مقاسَي 5 مم و8 مم؛ غير أن استخدام تكوينات قديمة مختلطة سيغيّر معامل مقياس الخرج عن القيمة المعتادة البالغة 7.87 فولت/مم (200 مللي فولت/مل). تأكد من تطابق نوع قلاوظ الطراز (3/8-24 UNF) مع هندسة فتحة القلاوظ في هيكل الآلة قبل بدء التركيب.
تُركّب التكوينات ذات التركيب العكسي فعليًا من خارج هيكل الآلة أو داخل غلاف مخصص. ومن أسباب فشل التشغيل الشائعة الإفراط في شد قلاوظ المسبار، ما قد يؤدي إلى تشويه مبيت المستشعر الداخلي أو إتلاف طرف PPS. في بيئات الهياكل ذات درجات الحرارة المرتفعة، يجب حساب التمدد الحراري التفاضلي بين غلاف المسبار المصنوع من الفولاذ المقاوم للصدأ وهيكل الآلة المصنوع من الفولاذ الكربوني، لمنع انخفاض الفجوة الفعلية إلى الصفر أثناء التغيرات الحرارية العابرة.
حافظ دائمًا على خلوص أدنى حول طرف المسبار لمنع تأثيرات الرؤية الجانبية التي تشوّه معايرة جهد الخرج. يجب أن يتجنب مسار الكابل المحوري الانحناءات الحادة؛ ويلزم الالتزام الصارم بنصف قطر انحناء أدنى قدره 25.4 مم (1.0 بوصة). عند وصل موصلات ClickLoc، تأكد من عدم دخول أي مذيب أو زيت أو حطام مادي إلى سطح التوصيل. استخدم شريط السيليكون أو طقم حماية مخصص للموصلات لحماية وصلة الكابل المحوري من الرطوبة البيئية المحلية.
أدخل جسم مسبار التركيب العكسي بحذر في غلاف التركيب أو فتحة القلاوظ في الهيكل يدويًا، لتجنب تلف القلاوظ أو تركيبه بشكل متقاطع.
باستخدام مقياس جهد رقمي مُعاير موصول بخرج Proximitor المرتبط، اضبط الوضع الميكانيكي للمسبار حتى تسجل قيمة جهد الفجوة المستمر المستهدفة ضمن نطاق التشغيل الخطي المحدد (عادةً من -9.0 فولت مستمر إلى -10.0 فولت مستمر لمعايرة منتصف النطاق).
أحكم شد صامولة القفل الملولبة وفق مواصفات عزم الشد الموصى بها (يُمنع تجاوز 13.5 نيوتن متر أو 120 رطل-بوصة) لتثبيت الوضع الميكانيكي.
وصّل قابس ClickLoc المحوري بالكابل التمديدي المطابق، واستخدم أنبوبًا واقيًا منكمشًا بالحرارة أو أكمام موصلات لمنع تسرب الرطوبة.
