الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/40M-01-00
Country of origin:الولايات المتحدة
نوع المنتج: جهاز مراقبة Proximitor
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 910ج
Dimensions: 24.13 سم × 2.44 سم × 24.18 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

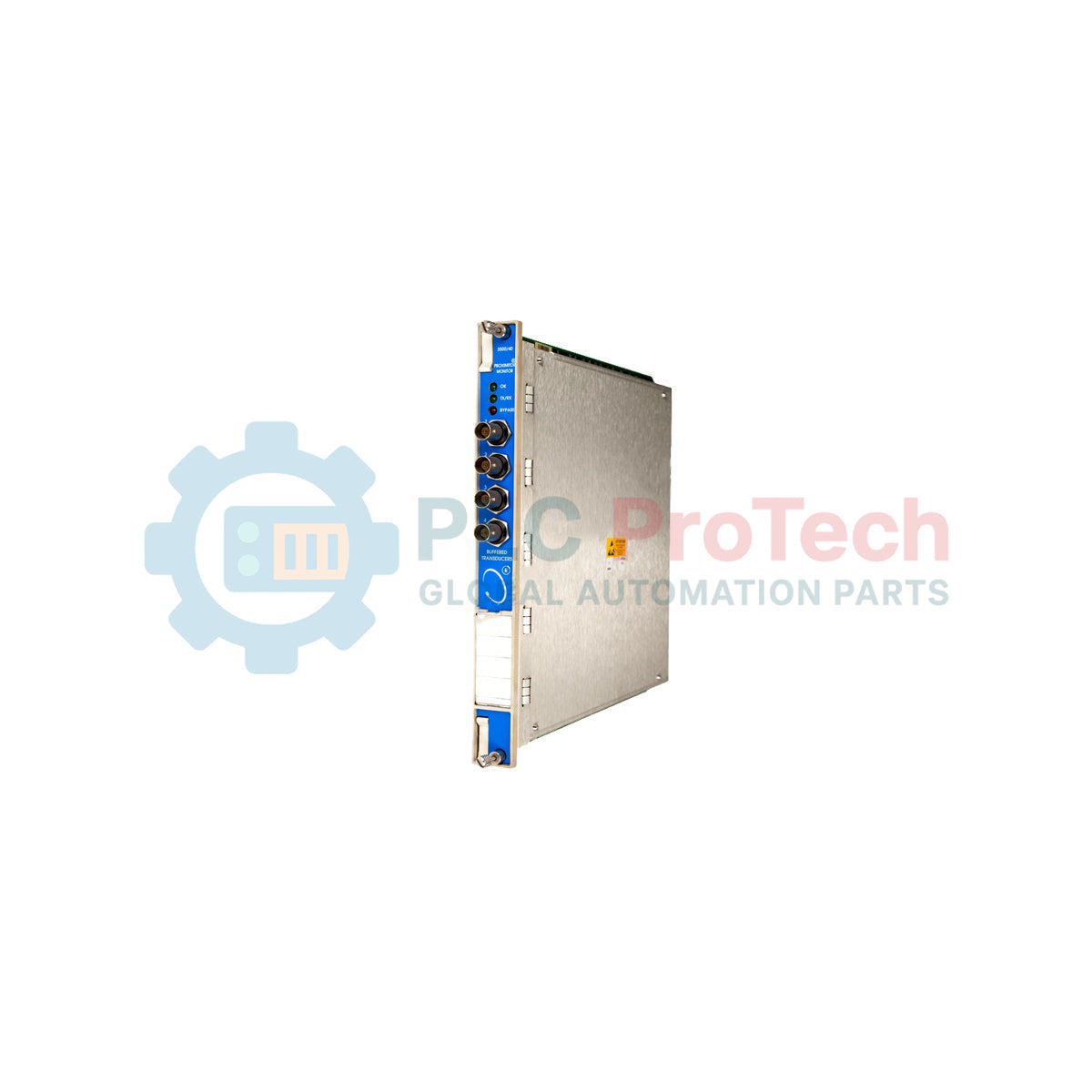

تعد Bently Nevada 3500/40M-01-00 وحدة مراقبة Proximitor بأربع قنوات مصممة لنظام حماية الآلات 3500. وظيفتها الأساسية هي معالجة الإشارات من مستشعرات القرب، مما يوفر حماية مستمرة وفورية للآلات. تقيس بشكل خاص الاهتزاز الشعاعي، انحراف العمود، وموقع الدفع المحوري. من خلال مقارنة هذه الإشارات المعالجة مع نقاط الإنذار القابلة للبرمجة من قبل المستخدم، يمكن للمراقب تفعيل حماية الآلات وبدء عمليات الإيقاف الطارئ عند تجاوز الحدود الحرجة.
هذا الإصدار "M" (مراقب Proximitor) هو جزء من سلسلة 3500/40 ومُكوَّن بنوع وحدة الإدخال/الإخراج 01، الذي يحدد نهايات داخلية. تم تصميم هذا النموذج للاستخدام في التركيبات عالية الكثافة حيث يتم توصيل الأسلاك الميدانية مباشرة إلى اللوحة الخلفية لرف 3500. تشغل الوحدة فتحة واحدة في رف 3500 وتتواصل مع واجهة بيانات العبور 3500/22M (TDI) للتشخيصات المتقدمة وجمع البيانات.
| السمة | التفاصيل |
| الطراز | 3500/40M-01-00 |
| العلامة التجارية | Bently Nevada |
| نوع المنتج | مراقب Proximitor (4 قنوات) |
| السلسلة | نظام 3500 |
| نوع وحدة الإدخال/الإخراج | 01 (نهايات داخلية) |
| إشارة الإدخال | مستشعر القرب (تيار إيدي) |
| موافقة الوكالة | 00 (لا شيء) |
| الأبعاد | 24.13 سم × 2.44 سم × 24.18 سم |
| الوزن الصافي | 0.91 كجم |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +150 درجة فهرنهايت) |
| استهلاك الطاقة | 7.7 واط (نموذجي) |
| المنشأ | صُنع في الولايات المتحدة الأمريكية |
| وزن الشحن | 3.0 كجم |
عند شراء مكونات سلسلة 3500، يكون الجمع بين وحدة المراقبة الرئيسية ووحدة الإدخال/الإخراج أمرًا حاسمًا. تتكون 3500/40M-01-00 من:
| المكون | رقم القطعة | الوصف |
| الوحدة الرئيسية | 140734-01 | وحدة مراقبة Proximitor 3500/40M |
| وحدة الإدخال/الإخراج | 125680-01 | وحدة الإدخال/الإخراج Proximitor مع نهايات داخلية |
توفر وحدة الإدخال/الإخراج 01 نهايات داخلية. يتم توصيل الأسلاك الميدانية من حساسات Proximitor إلى كتل الأطراف ذات 10 دبابيس على وحدة الإدخال/الإخراج في الجزء الخلفي من الرف.
هندسة الأسلاك:
أطراف A-B-C: تُستخدم للاتصالات بالطاقة (-24 فولت تيار مستمر)، الإشارة (SIG)، والموصل المشترك (COM) لكل من القنوات الأربع.
التأريض: يجب إنهاء دروع كابلات الحقل عند رف 3500 لضمان الحماية من التداخل الكهرومغناطيسي والتداخل الراديوي.
مخرجات المسجل: تتوفر مخرجات تيار مستمر متناسبة من 4 إلى 20 مللي أمبير لكل قناة على وحدة الإدخال/الإخراج للتواصل مع أنظمة DCS أو PLC الخارجية.
احتياطات النهاية الداخلية:
الخيار "01" يستخدم نهايات داخلية، مما يعني أن الأسلاك الميدانية متصلة مباشرة بوحدة الإدخال/الإخراج. على عكس كتل النهاية الخارجية (ET)، لا يسمح هذا بفصل على نمط "التجميع" بين الرف والميدان. تأكد من وجود طول كابل كافٍ في الخزانة لإزالة الرف أثناء الصيانة.
تكوين القناة:
يتم تكوين القنوات في أزواج (1 و2، 3 و4). يمكن تعيين كل زوج لأنواع قياس مختلفة (مثلاً، القنوات 1 و2 للاهتزاز الشعاعي، القنوات 3 و4 للدفع المحوري). يجب إجراء التكوين عبر برنامج تكوين رف 3500.
الطاقة والتأريض:
للحفاظ على سلامة الإشارة، يجب توصيل نظام 3500 بأرضية أداة مخصصة. تجنب مشاركة مسارات الأرض مع الآلات عالية الجهد أو محولات التردد المتغيرة. يتلقى مراقب القرب طاقته من مزود طاقة 3500/15؛ تأكد من عدم تجاوز ميزانية الطاقة للرف عند إضافة وحدات 3500/40M إضافية.
التبديل الساخن:
وحدة 3500/40M قابلة للتبديل الساخن في معظم الحالات. ومع ذلك، فإن إزالة الوحدة ستؤدي إلى حالة "غير جيدة" لجميع القنوات الأربع وقد تؤدي إلى تشغيل مرحل إذا تم ضبط منطق النظام على تصويت "أو". تأكد دائمًا من وضع الحلقات الوقائية المرتبطة في وضع التجاوز أو الصيانة قبل إزالة الأجهزة.
س: ما الفرق بين 3500/40M و3500/42M؟
ج: وحدة 3500/40M هي مراقب مخصص لمحولات القرب. أما 3500/42M فهي مراقب "محول قرب/زلزالي" أكثر تنوعًا حيث يمكنه استقبال الإشارات من كل من مجسات القرب والمستشعرات الزلزالية (مسرعات/مقاييس السرعة).
س: هل يمكنني استخدام هذا المراقب مع محولات القرب 3300 XL؟
ج: نعم. وحدة 3500/40M متوافقة مع أنظمة محولات القرب القياسية 3300 و3300 XL بأقطار 5 مم و8 مم و11 مم.
س: كيف أحل مشكلة ضوء LED "غير جيدة"؟
ج: تشير حالة "غير جيدة" إلى وجود عطل في الأجهزة أو مشكلة في الأسلاك الميدانية (دائرة مفتوحة أو قصيرة). تحقق من جهد الفجوة المستمرة في وحدة الإدخال/الإخراج. إذا كان الجهد بين -2 فولت و -18 فولت، فمن المحتمل أن يكون الحقل الميداني سليمًا وقد يكون العطل في تكوين الوحدة أو الوحدة نفسها.
س: هل يتم تخزين التكوين على الوحدة؟
ج: لا. يتم تخزين التكوين في وحدة 3500/22M TDI (وحدة واجهة الرف). عند إدخال وحدة 3500/40M جديدة، يقوم TDI تلقائيًا بتنزيل التكوين الصحيح إلى الوحدة.
