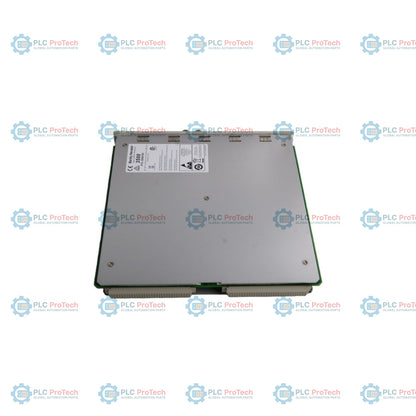

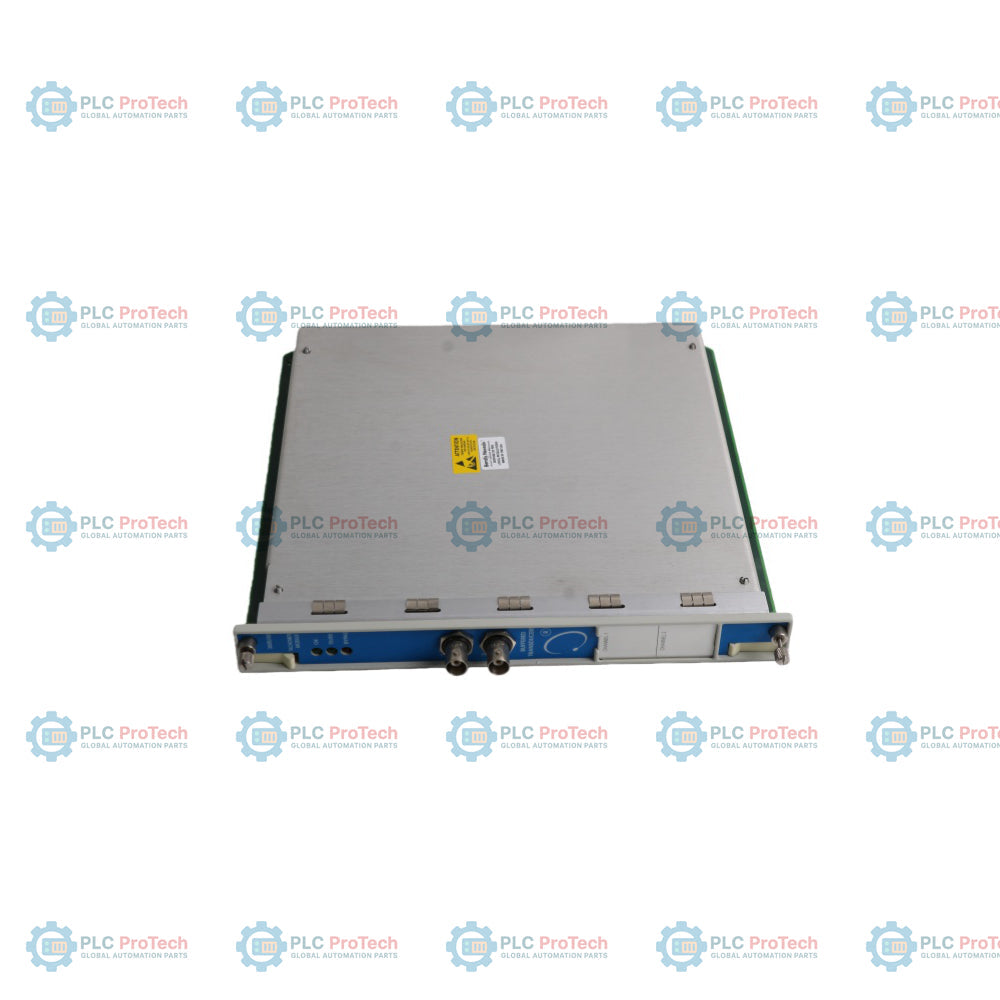

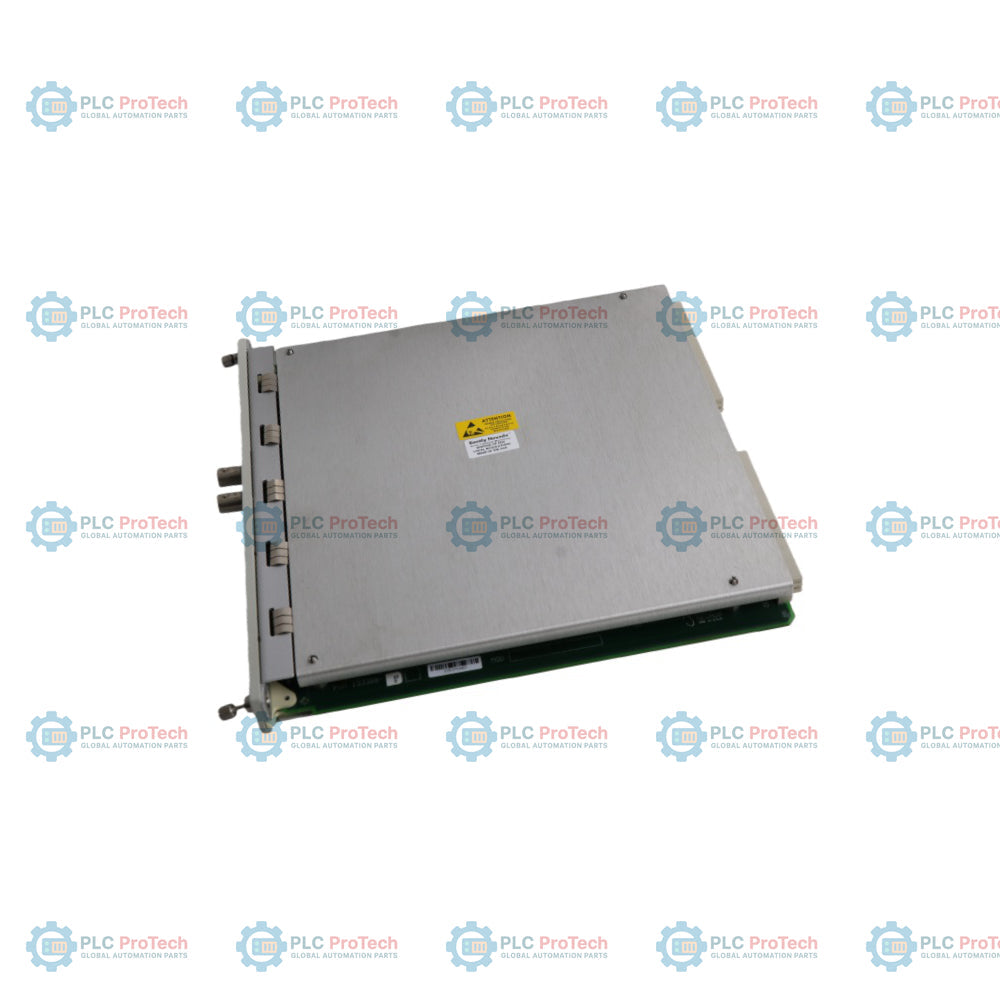

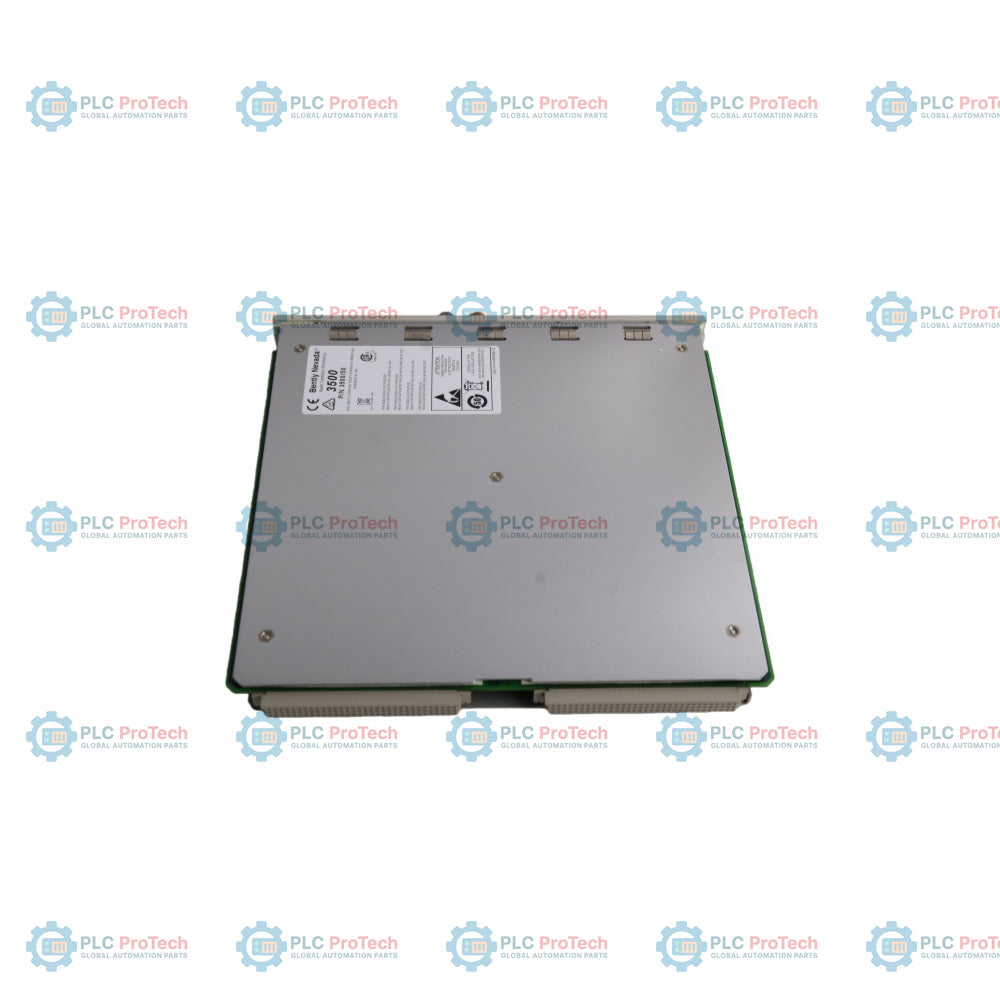

الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/50
Country of origin:الولايات المتحدة
نوع المنتج: وحدة مقياس سرعة الدوران
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 820ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
إن Bently Nevada 3500/50M جهاز ذو قناتين مصمم لحماية الآلات، ويعالج الإشارات الكهربائية من مجسات القرب أو الملتقطات المغناطيسية لتقييم معلمات العمود الحرجة. وتتتبع هذه الوحدة المعتمدة على معالج دقيق باستمرار السرعة الدورانية المطلقة للعمود، أو تسارع الدوار، أو اتجاه طور التشغيل، مع التحقق تلقائيًا من القياسات الرقمية مقابل نقاط ضبط داخلية قابلة للبرمجة لتفعيل حالات التنبيه والخطر عبر واجهة شبكة الرف 3500.
| رمز الخيار | تفاصيل معلمة الاختيار |
|---|---|
| مجموعة التجميع الأساسية 3500/50-AA-BB | |
| AA - 01 | وحدة إدخال/إخراج بنهايات توصيل داخلية |
| AA - 02 | وحدة إدخال/إخراج بنهايات توصيل خارجية |
| AA - 04 | وحدة إدخال/إخراج بحواجز داخلية ونهايات توصيل داخلية |
| BB - 00 | اعتماد المنطقة الخطرة: لا يوجد |
| BB - 01 | اعتماد المنطقة الخطرة: CNRTLus (الفئة I، القسم 2) |
| BB - 02 | Hazardous Area Approval: ATEX/IECEx/CSA (Class I, Zone 2) |
| المواصفات الفنية | فئة المعلمة |
|---|---|
| القيمة الهندسية | سعة إدخال الإشارة |
| يقبل ما يصل إلى إشارتين من المحوّلات | نطاق جهد الإدخال |
| من +10.0 فولت إلى -24.0 فولت (محدود داخليًا) | نطاق معاوقة الإدخال |
| 20 كيلو أوم (قياسي)، 40 أوم (TMR)، 7.15 كيلو أوم (حاجز داخلي) | استهلاك الطاقة |
| 5.8 واط نموذجيًا | خرج تغذية المحوّل |
| 24 فولت تيار مستمر، بحد أقصى 40 ملّي أمبير لكل قناة | مخارج المسجّل التناظرية |
| +4 إلى +20 ملّي أمبير متناسب؛ من 0 إلى +12 فولت تيار مستمر عبر حمل قدره 0 إلى 600 أوم | المدى الأقصى للنطاق الكامل |
| 99,999 دورة/دقيقة | الحد الأقصى لتردد التتبع |
| 20 كيلوهرتز | الحد الأدنى لتردد التتبع |
| القرب: 0.0167 هرتز (دورة واحدة/دقيقة لحدث واحد/دورة)؛ اللواقط المغناطيسية: 3.3 هرتز | دقة قياس عدد الدورات في الدقيقة |
| أقل من 100 دورة/دقيقة: ±0.1 دورة/دقيقة؛ من 100 إلى 10,000 دورة/دقيقة: ±1 دورة/دقيقة؛ أكثر من 10,000 دورة/دقيقة: ±0.01% من السرعة الفعلية | 241.3 مم × 24.4 مم × 241.8 مم (9.50 بوصة × 0.96 بوصة × 9.52 بوصة) |
| أبعاد لوحة الإدخال/الإخراج القياسية | 241.3 مم × 24.4 مم × 99.1 مم (9.50 بوصة × 0.96 بوصة × 3.90 بوصة) |
| وزن اللوحة الرئيسية | 0.82 كجم (1.8 رطل) |
| وزن لوحة الإدخال/الإخراج القياسية | 0.20 كجم (0.44 رطل) |
| حدود درجة حرارة التشغيل | -20 درجة مئوية إلى +65 درجة مئوية (تصنيف عتبة الحرارة T4) |
| الشركة المصنّعة | Bently Nevada (شركة تابعة لشركة Baker Hughes) |
| بلد المنشأ | الولايات المتحدة |
| وزن الشحن (محسوب) | 1.48 كجم |
| أبعاد العبوة (محسوبة) | 315 مم × 295 مم × 90 مم |
ارتدِ سوارًا وظيفيًا لتفريغ الشحنات الكهروستاتيكية (ESD) موصولًا بهيكل الإطار المعدني قبل التعامل مع لوحات المعالجة الرئيسية، للحد من أعطال طبقات أشباه الموصلات الداخلية.
حاذِ وثبّت الوحدة الرئيسية لمقياس سرعة الدوران في أي فتحة أمامية كاملة الارتفاع داخل هيكل الحامل 3500، وادفع مسارات التوجيه حتى النهاية إلى أن تستقر الوحدة بالكامل.
أدخل وحدة الإدخال/الإخراج لمقياس سرعة الدوران المطابقة في إحداثيات الفتحة نفسها في الجزء الخلفي من حامل البطاقات. أحكم ربط مسامير التثبيت الفعلية بالكامل في لوحة التثبيت الخلفية.
وصّل كابلات مستشعرات الحقل مباشرةً إلى كتل الضغط الخاصة بواجهات الإدخال/الإخراج الخلفية. عند إعداد تنبيهات السرعة المنخفضة أو تحديثات السرعة الصفرية أو بروتوكولات اكتشاف اتجاه الدوران العكسي، تجنّب اللواقط المغناطيسية، إذ إن نطاق جهدها المنخفض الواقع دون مستويات العتبة سيؤثر سلبًا في دقة قياس السرعة.
