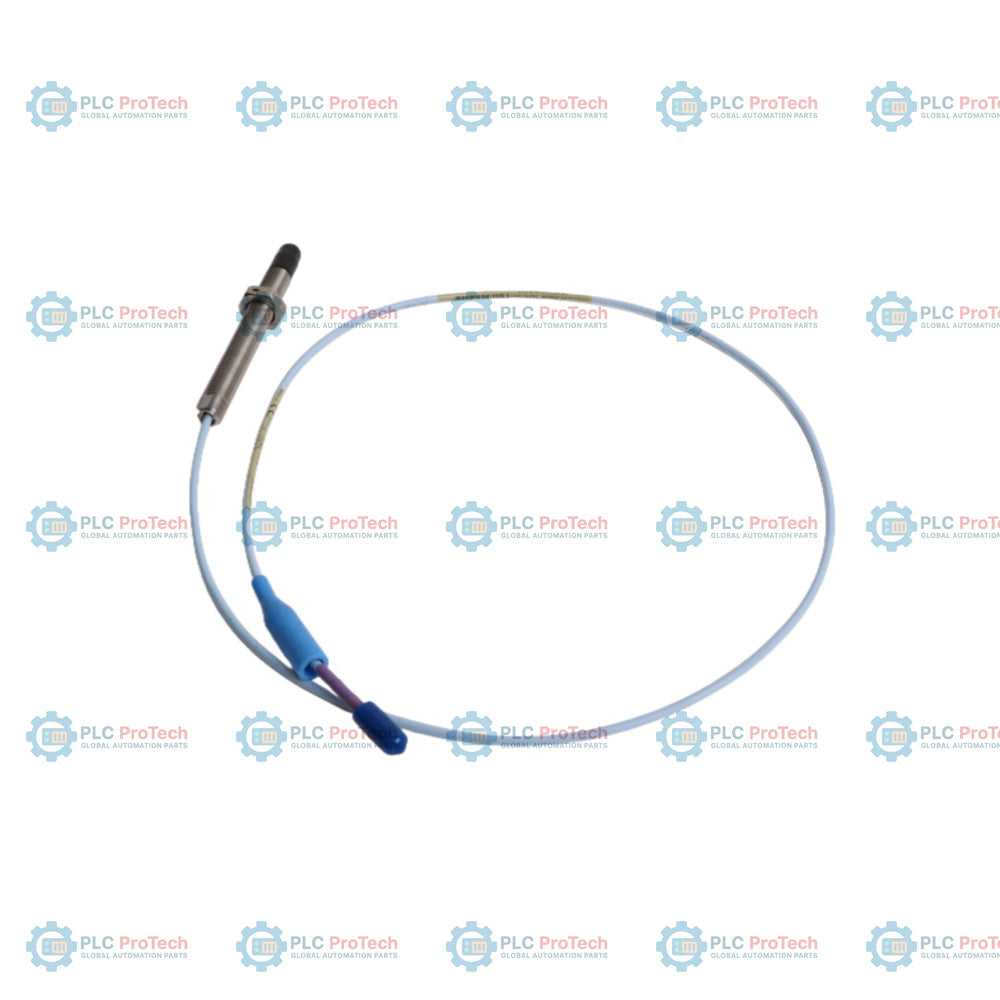

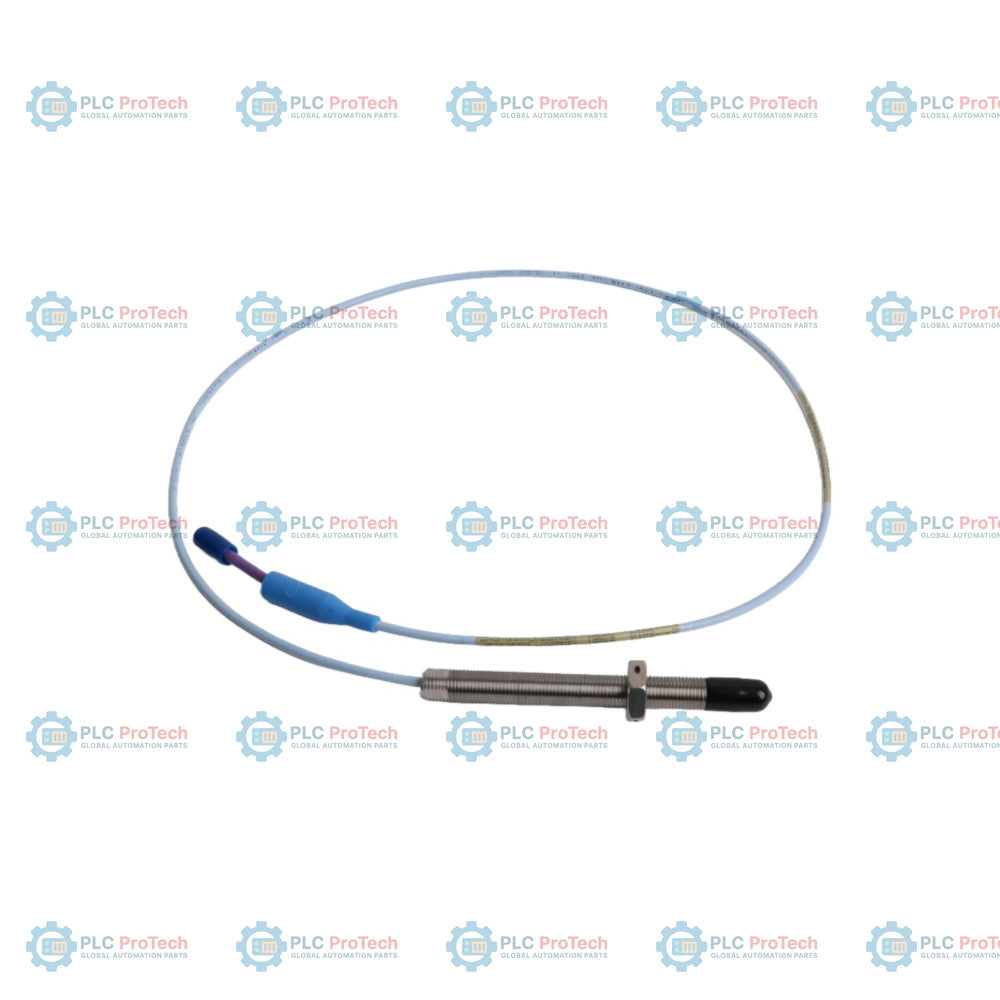

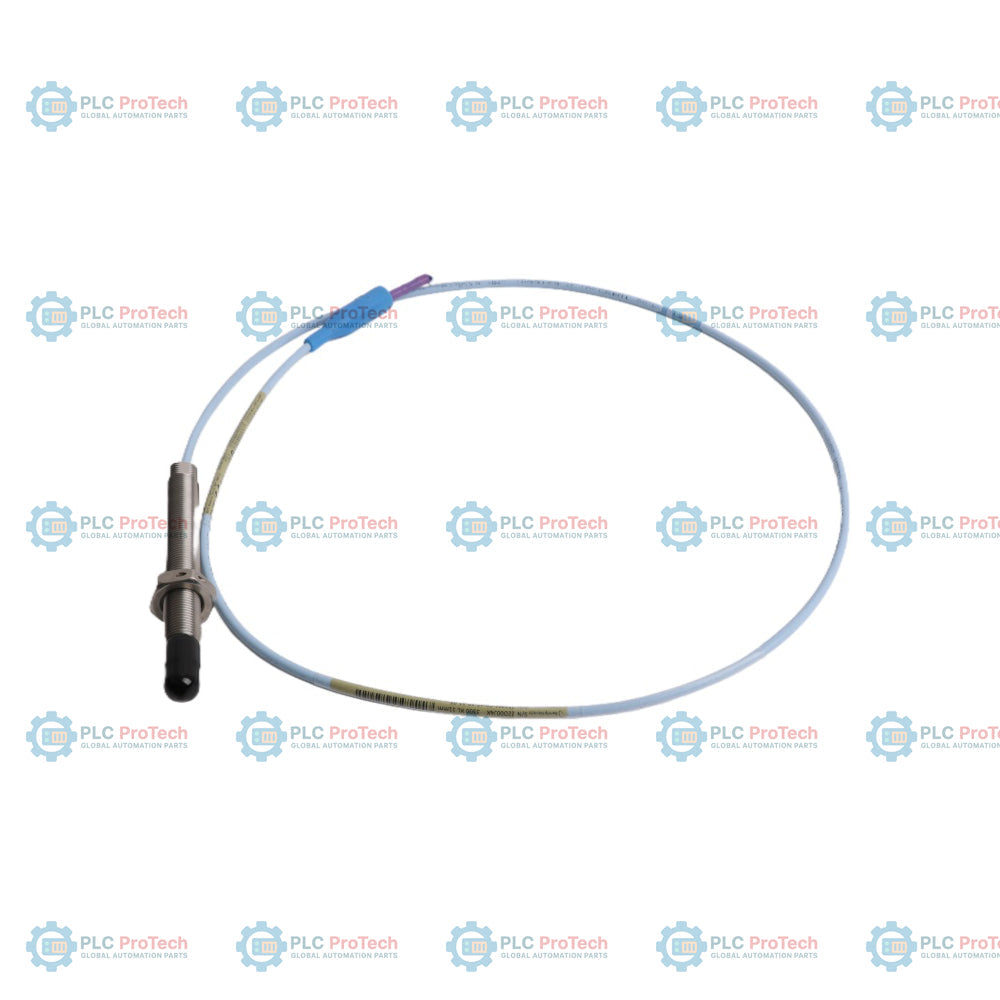

يحدد الخيار 00 (طول غير ملولب 0.0 بوصة)، والخيار 15 (إجمالي طول الهيكل 1.5 بوصة)، والخيار 02 (موصل ClickLoc محوري مصغر، كابل قياسي) تهيئة مسبار التقارب 3300 XL مقاس 11 مم هذا - 330701-00-15-10-02-05يعمل هذا المستشعر، باعتباره مستشعر إزاحة بالتيارات الدوامية من دون تلامس، على قياس اهتزاز العمود الديناميكي وموضعه الساكن في الآلات الدوارة. ويُثبّت الهيكل الفولاذي غير المدرع ذي السن اللولبي 1/2-20 UNF مباشرةً في أغلفة الآلات أو الحوامل الملولبة لالتقاط حركة العمود بدقة عالية.
يُستخدم مكوّن المحول هذا في أنظمة المراقبة 3300 XL مقاس 11 مم، ويُقرن بكابل تمديد 330730 لمطابقة متطلبات معايرة مستشعر Proximitor 330780. ومن خلال الجمع بين مسبار بطول 1.0 متر وكابل تمديد بطول 4.0 أمتار، يحقق النظام طولًا كهربائيًا إجماليًا قدره 5.0 أمتار. وتحافظ الموصلات المحورية القياسية ClickLoc على نقل الإشارة منخفض المقاومة، بينما تساعد صامولة القفل المدمجة، المزودة بفتحات مثقبة مسبقًا لسلك الأمان، على التثبيت الميكانيكي أثناء الاهتزاز.
| الخيار | الرمز على وحدة SKU هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330701-00-15-10-02-05 | مسبار تقارب 3300 XL مقاس 11 مم، سن لولبي 1/2-20 UNF، تثبيت قياسي، من دون تدريع |
| A: خيار الطول غير الملولب | 00 | طول غير ملولب 0.0 بوصة (0 مم) |
| B: خيار إجمالي طول الهيكل | 15 | إجمالي طول الهيكل 1.5 بوصة (38 مم) |
| C: خيار الطول الإجمالي | 10 | إجمالي طول المسبار 1.0 متر (3.3 قدم) |
| D: خيار نوع الموصل والكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| E: خيار اعتماد الوكالة | 05 | اعتمادات متعددة (CSA، ATEX، IECEx) |
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| الطراز / السلسلة | نظام محول 3300 XL 11 مم |
| النطاق الخطي | 4.0 مم (160 ميل)، بدءًا من 0.5 مم (20 ميل) من الهدف (من 0.5 إلى 4.5 مم) |
| معامل التدريج | 3.94 V/mm (100 mV/mil) مع تفاوت قدره 10% (بما في ذلك خطأ قابلية التبادل) |
| الفجوة الموصى بها | 2.5 مم (100 ميل) |
| الاستجابة الترددية | من 0 إلى 8 kHz (+0، -3 dB نموذجيًا) مع ما يصل إلى 305 أمتار من توصيلات الأسلاك الميدانية |
| معايرة الهدف | هدف من فولاذ AISI 4140 (سطح مستوٍ، ويوصى بقطر أدنى قدره 30.5 مم/1.2 بوصة) |
| مقاومة التيار المستمر للمسبار | 5.9 أوم ± 0.5 أوم (بين الموصل المركزي والموصل الخارجي لمسبار بطول 1.0 م) |
| مادة طرف المسبار | كبريتيد البوليفينيلين (PPS) |
| مادة غلاف المسبار | فولاذ AISI 304 المقاوم للصدأ (SST) |
| كابل المسبار | ثلاثي المحاور، 75 أوم، معزول ببروبيلين فلوريد الإيثيلين (FEP) |
| مادة الموصل | موصل ClickLoc محوري من النحاس المطلي بالذهب |
| قوة الشد | قوة السحب القصوى المقدرة لغلاف المسبار إلى سلك المسبار: 330 N (75 lb) |
| عزم دوران غلاف المسبار | عزم الدوران الأقصى المقدر 45.2 N-m (400 in-lb)؛ وعزم الدوران الموصى به 15.2 N-m (133 in-lb) |
| درجة حرارة التشغيل (المسبار) | من -52 degC إلى +177 degC (-62 degF إلى +351 degF) |
يتطلب تحديد موضع المسبار إنشاء فجوة قياسية قدرها 2.5 مم (100 ميل) باستخدام مقياس جهد لقياس خرج الانحياز المقابل البالغ -10 Vdc. يجب تثبيت المجسات الملولبة 1/2-20 UNF ذات التركيب القياسي في مكانها باستخدام صامولة القفل المرفقة. تحتوي صامولة القفل على ثقوب محفورة مسبقًا لسلك الأمان لمنع الدوران غير المحكم. يبلغ الحد الأدنى لنصف قطر انحناء كابل المسبار 25.4 مم (1.0 بوصة) لحماية الموصلات الداخلية ثلاثية المحاور. أحكم ربط موصلات ClickLoc المحورية يدويًا؛ ولا تتجاوز عزمًا قدره 0.565 N-m (5 in-lb) عند استخدام أدوات ميكانيكية. قد يؤدي تعريض المسبار لدرجات حرارة أقل من -34 degC (-30 degF) إلى حدوث عطل مبكر في مانع تسرب الضغط.
معتمد بموجب الخيار 05 (اعتمادات متعددة) للمناطق الخطرة، ويتميز باعتمادات من CSA وATEX وIECEx. في التركيبات الآمنة جوهريًا (Ex ia IIC T4/T5 Ga)، ركّب النظام باستخدام حواجز زينر المعتمدة أو العوازل الجلفانية وفقًا لرسم Bently Nevada 141092. في التركيبات غير المسببة للاشتعال (Ex nA/ec IIC T4/T5 Gc)، راجع الرسم 140979. يتوافق المنتج مع توجيه التوافق الكهرومغناطيسي الأوروبي 2014/30/EU، والمعيار EN 61000-6-2 (المناعة الصناعية)، والمعيار EN 61000-6-4 (الانبعاثات الصناعية)، وتوجيه RoHS 2011/65/EU.
