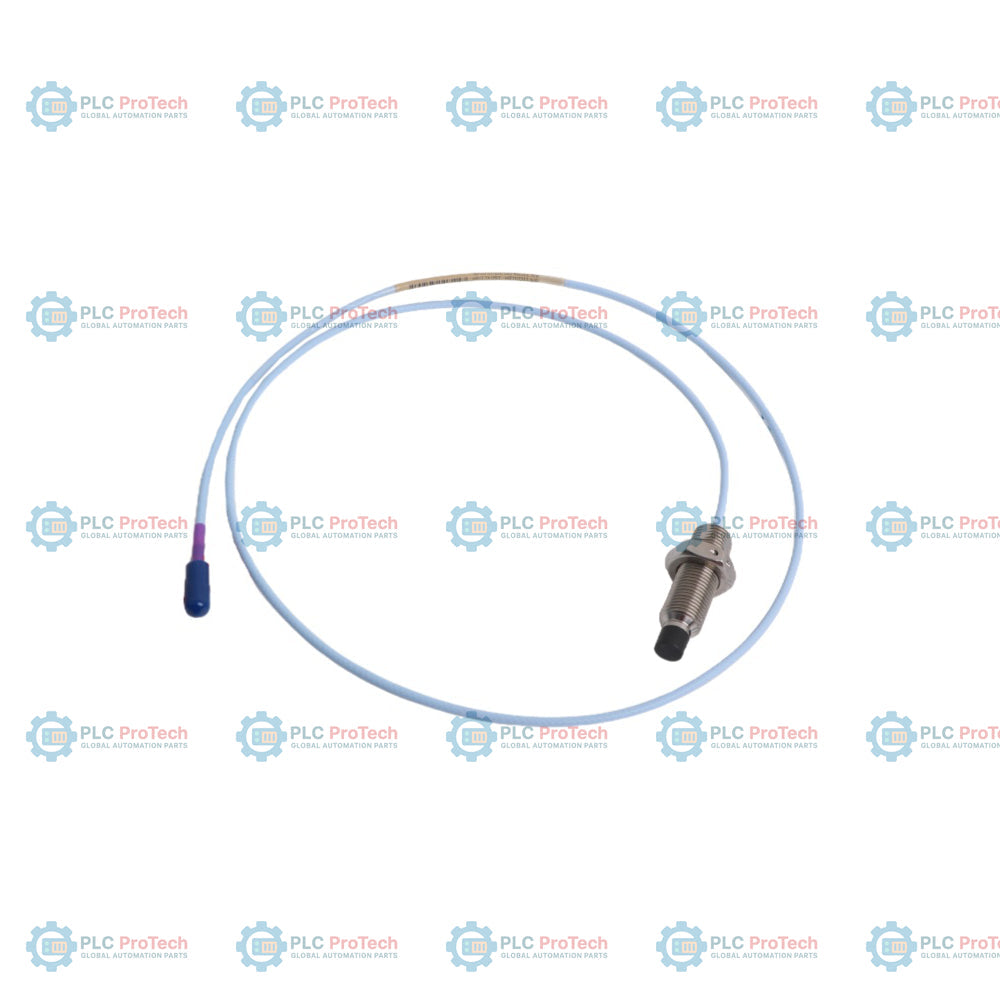

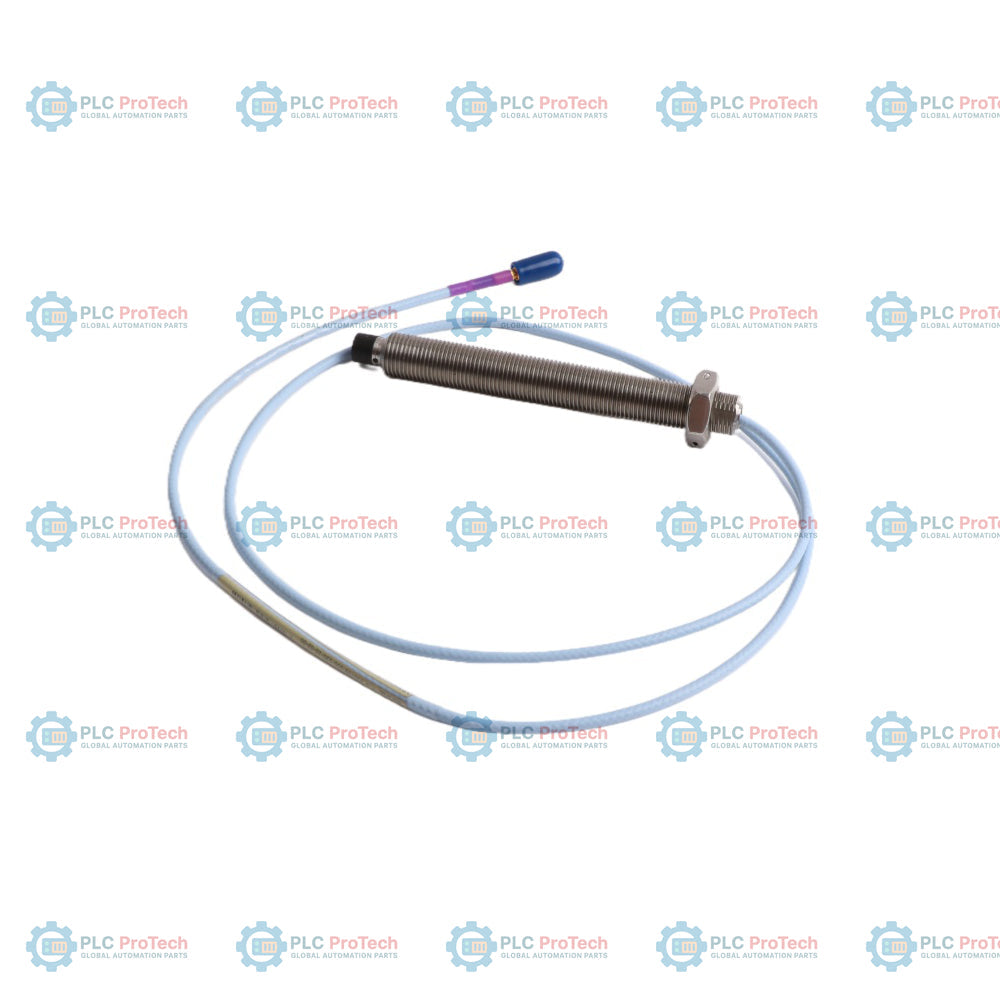

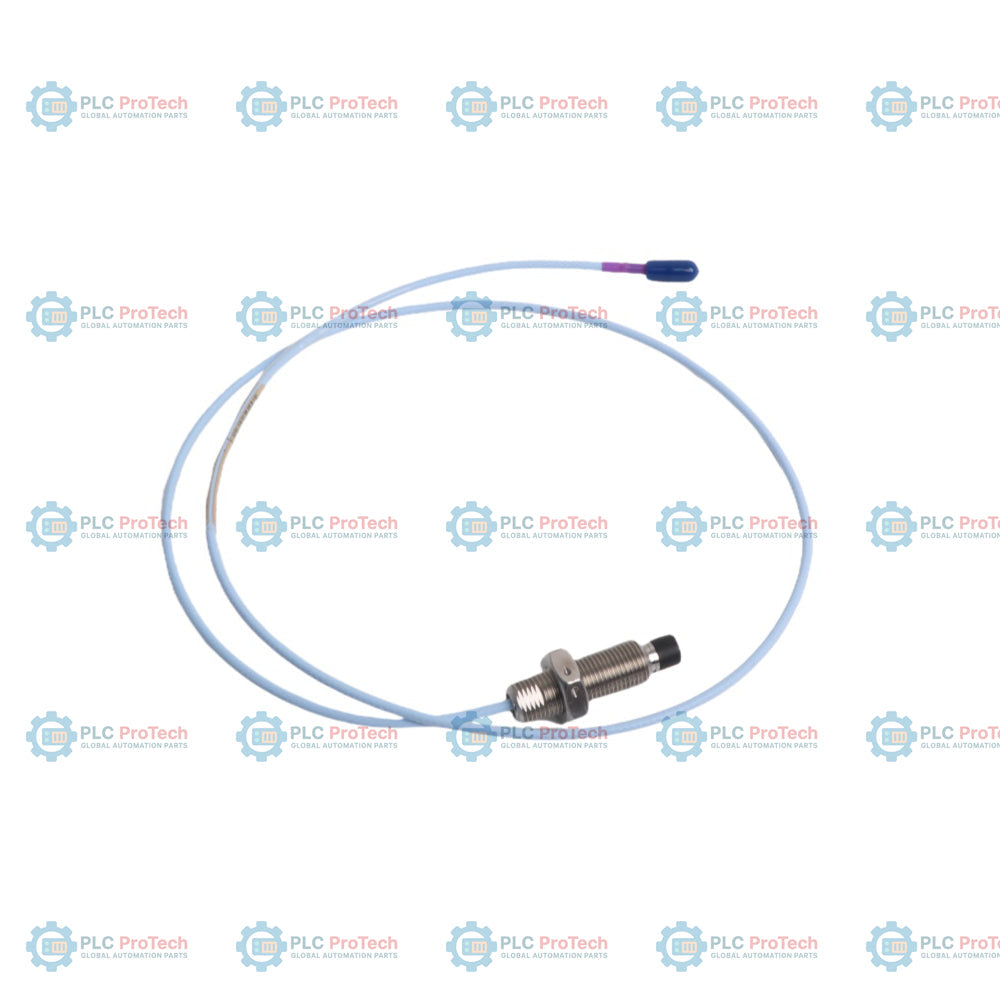

يحدد الخيار 05 (طول غير ملولب 5 مم) والخيار 02 (موصل ClickLoc محوري مصغر، كابل قياسي) تكوين مسبار 3300 XL بطول 11 مم للتركيب العكسي هذا — 330706-05-46-10-02-00.
يتميز تكوين مسبار التركيب العكسي المتري هذا بسنون M10 x 1، ما يتيح تركيبه ميكانيكيًا مباشرة عبر أغلفة الآلات أو أكمام التثبيت المتخصصة حيث لا يكون التسنين القياسي مناسبًا. ويقترن بكابل تمديد 3300 XL بطول 11 مم ومستشعر Proximitor لقياس الاهتزاز والإزاحة دون تلامس. وخلافًا للأنواع ذات مسارات الكابلات المدمجة الأطول، مثل مسبارات بطول 5.0 أمتار أو 9.0 أمتار، يقلل تكوين الكابل بطول 1.0 متر من مسار الكابل الداخلي داخل الآلة، إذ يتصل بكابل تمديد خارجي مباشرة خارج غلاف الآلة. ولا يحمل اعتمادات المناطق الخطرة، ما يجعله مثاليًا للبيئات الصناعية القياسية في المناطق الآمنة.
| الخيار / المقطع | الرمز الموجود على وحدة SKU هذه | الوصف |
|---|---|---|
| رقم الطراز الأساسي | 330706 | مسبار 3300 XL بطول 11 مم للتركيب العكسي، سنون M10 x 1 |
| خيار الطول غير الملولب A | 05 | طول غير ملولب 5 مم (يتوافق مع الخيار AAA 005) |
| خيار طول الهيكل B | 46 | طول الهيكل الإجمالي 46 مم (يتوافق مع الخيار BBB 046) |
| خيار الطول الإجمالي C | 10 | طول الكابل المدمج الإجمالي 1.0 متر (3.3 أقدام) |
| خيار الموصل D | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| خيار اعتماد الوكالة E | 00 | لا يلزم الحصول على موافقات الجهات المختصة |
| المعلمة | القيمة / المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رقم الجزء | 330706-05-46-10-02-00 |
| نوع المنتج | مسبار 3300 XL بتركيب عكسي، 11 مم |
| النطاق الخطي | 4.0 مم (160 mils)، بدءًا من مسافة تقارب 0.5 مم (20 mils) من الهدف |
| معايرة النظام | مُعاير لهدف من فولاذ AISI 4140 (قياسي) |
| عامل القياس (التزايدي) | 3.94 V/mm (100 mV/mil) +/-10% (على امتداد النطاق الخطي القياسي) |
| الانحراف عن الخط المستقيم (DSL) | أقل من +/-0.10 مم (+/-4 mils) عند درجات الحرارة القياسية؛ وأقل من +/-0.15 مم (+/-6 mils) عند درجات الحرارة الممتدة |
| استجابة التردد | من 0 إلى 8 kHz: +0، -3 dB نموذجيًا (مع ما يصل إلى 305 أمتار من توصيلات الأسلاك الميدانية) |
| إعداد الفجوة الموصى به | 2.5 مم (100 mils) |
| مواصفات القلاوظ | قلاوظ مترية M10 x 1 |
| نوع الكابل | كابل ثلاثي المحاور بقدرة 75 أوم، معزول بمادة فلوروإيثيلين بروبيلين (FEP) (غير مدرع) |
| نوع الموصل | موصل ClickLoc محوري مصغر من النحاس المطلي بالذهب |
| مادة طرف المسبار | كبريتيد البوليفينيلين (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 304 (SST) |
| عزم غلاف المسبار | 7.5 N-m (66 in-lb) موصى به؛ و22.6 N-m (200 in-lb) كحد أقصى |
| قوة الشد | 330 N (75 lb) من غلاف المسبار إلى سلك المسبار؛ و270 N (60 lb) عند موصلات سلك المسبار إلى كابل التمديد |
| الحد الأدنى لنصف قطر انحناء الكابل | 25.4 مم (1.0 in) |
| نطاق درجة حرارة التشغيل | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| تصنيف إحكام الضغط | محكم ضد الضغط التفاضلي مع حلقة إحكام Viton مدمجة |
| الرطوبة النسبية | تكاثف بنسبة 100%، وغير قابل للغمر عند حماية الموصلات |
عند تركيب هذا المسبار ذي التركيب العكسي، تحقّق من أن القلاوظ الميكانيكية (M10 x 1) نظيفة وخالية من الزوائد. أدخل جسم المسبار برفق في كتيفة أو جلبة التركيب العكسي من الخلف. اضبط فجوة المسبار على المسافة الاسمية الموصى بها البالغة 2.5 مم (100 mils) باستخدام ميكرومتر أو بقراءة الجهد من نقاط اختبار مستشعر Proximitor. أحكم الربط بعزم التركيب الموصى به البالغ 7.5 N-m (66 in-lb)، مع الحرص على عدم تجاوز العزم الأقصى المقدر البالغ 22.6 N-m (200 in-lb). حافظ على نصف قطر انحناء للكابل لا يقل عن 25.4 مم (1.0 in) على امتداد مسار توجيه الكابل لحماية الموصلات ثلاثية المحاور الداخلية. تأكد من حماية توصيلات ClickLoc من سوائل الآلة والرطوبة باستخدام شريط السيليكون المرفق أو طقم حماية الموصلات المخصص.
| المعيار / التوجيه | تصنيف الامتثال |
|---|---|
| توجيه الجماعة الأوروبية | التوجيه الخاص بالتوافق الكهرومغناطيسي 2014/30/EU |
| الحصانة الصناعية | EN 61000-6-2 |
| الانبعاثات الصناعية | EN 61000-6-4 |
| الامتثال لمتطلبات RoHS | التوجيه الأوروبي 2011/65/EU |
| RoHS الصيني | EFUP لمدة 15 عامًا (معيار SJ/T 11364-2024) |
