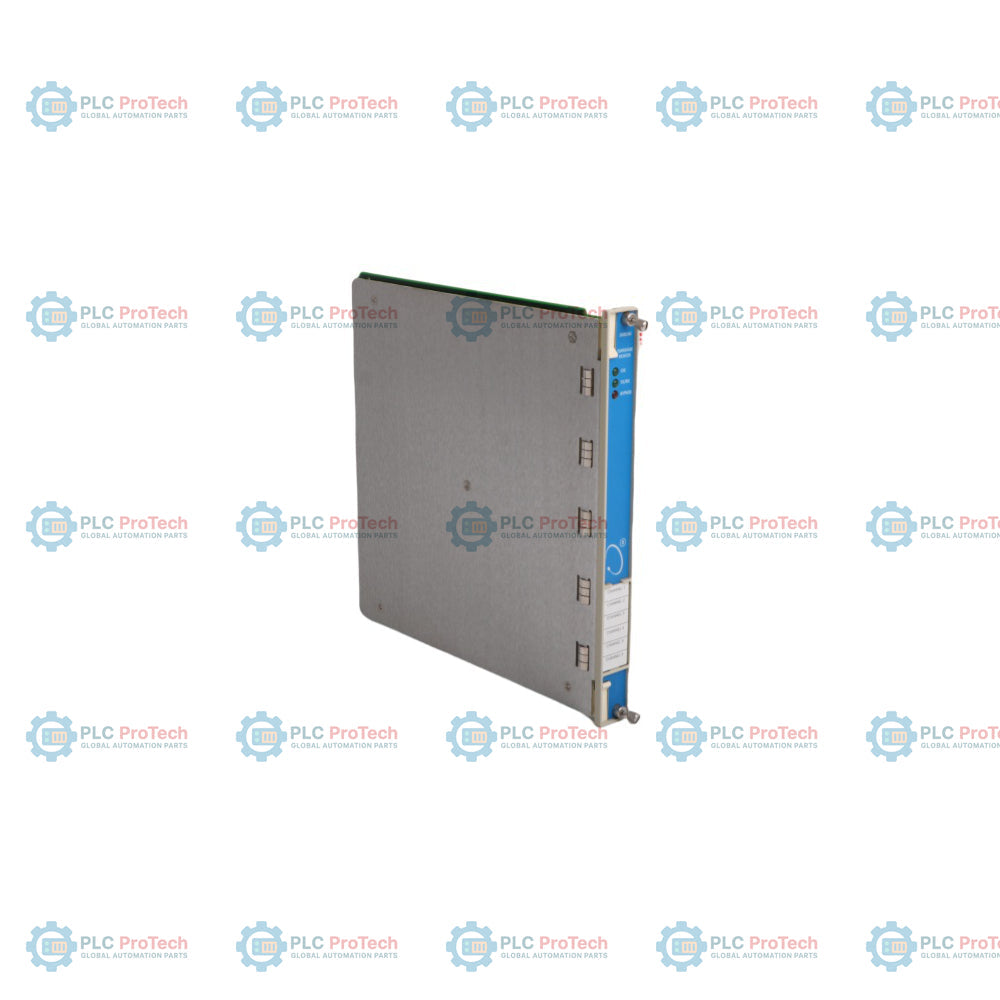

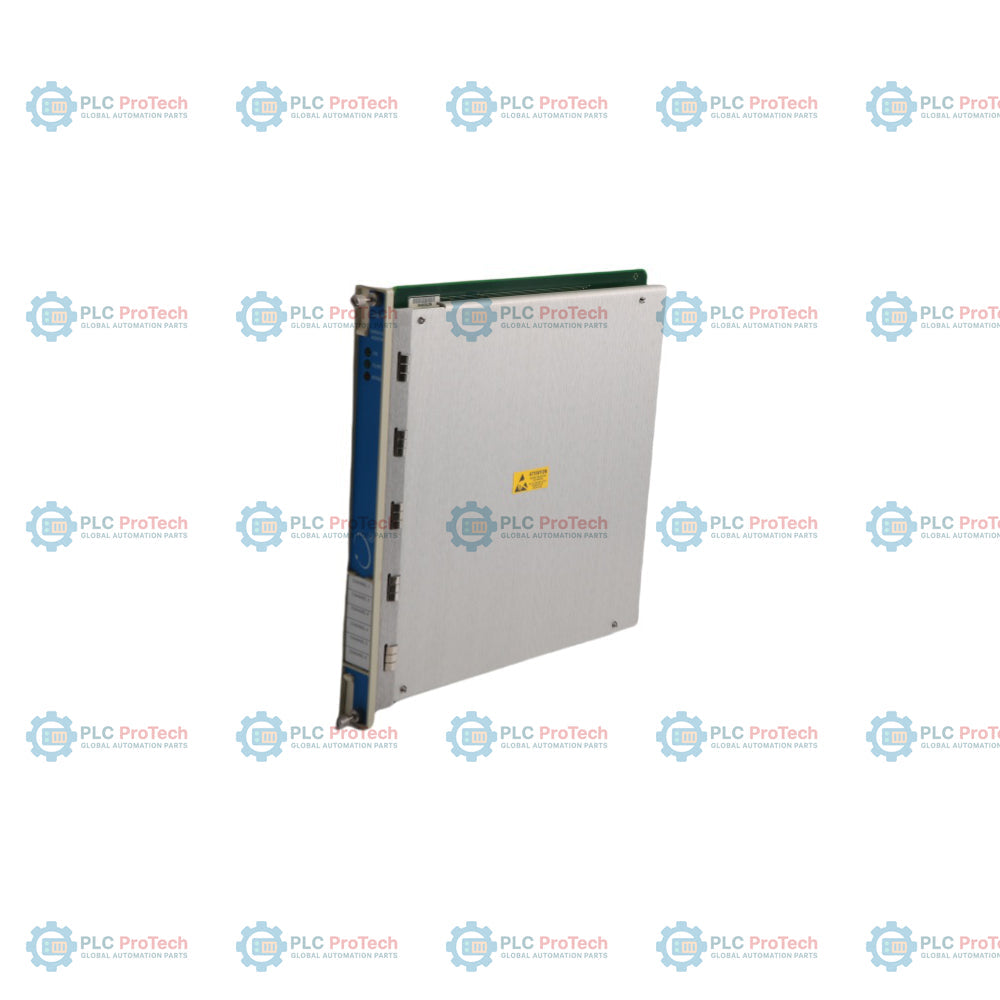

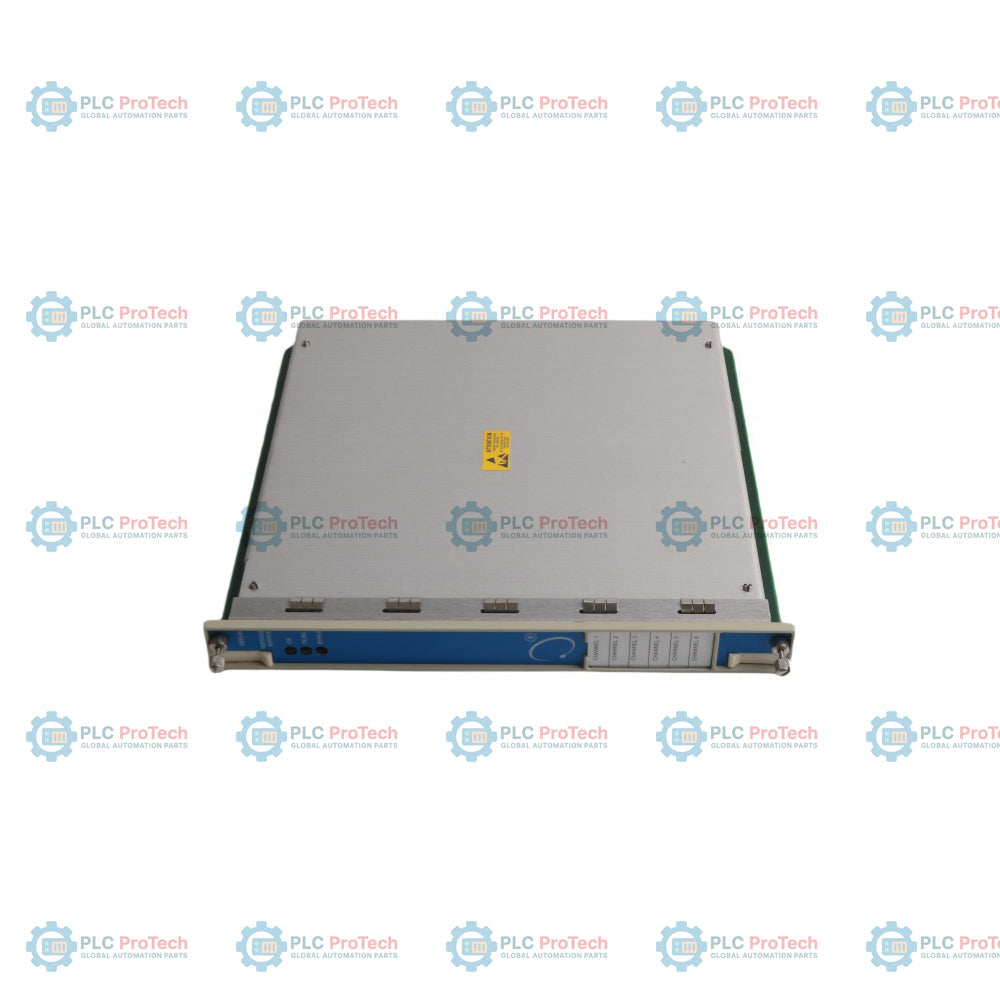

وحدة مراقبة درجة الحرارة ‏Bently Nevada 3500/60 133811-01

نظرة عامة على المنتج

إن وحدة 3500/60 (تم استبدال 133811-01 برقم الجزء 163179-01 ) هي وحدة مراقبة درجة حرارة عالية الدقة ذات 6 قنوات، صُممت لنظام حماية الآلات Bently Nevada 3500. توفر هذه الوحدة مراقبة حرارية بالغة الأهمية للمعدات الصناعية في منشآت توليد الطاقة والنفط والغاز ومعالجة المواد الكيميائية، مثل محامل المحركات، وأغلفة التوربينات، وملفات الضواغط. ومن خلال قبول المدخلات المباشرة من كلٍّ من كواشف درجة الحرارة بالمقاومة (RTD) والمزدوجات الحرارية (TC)، تعمل  3500/60 على تهيئة هذه الإشارات ومقارنتها بنقاط ضبط الإنذار التي يحددها المستخدم. وتُعد قدرتها على توفير تنبيهات فورية وإيقافات طارئة أمرًا أساسيًا لمنع الأعطال الميكانيكية الكارثية الناجمة عن ارتفاع درجة الحرارة، مما يقلل بشكل كبير من فترات التوقف غير المخطط لها ويطيل دورة حياة الآلات الدوارة الحيوية للعمليات.

التهيئة الفنية

صُممت بنية  3500/60 لتوفير أقصى قدر من المرونة وسلامة الإشارات الصناعية عبر أنواع مختلفة من المحولات.

• توافق متنوع مع المدخلات: تدعم المزدوجات الحرارية من الأنواع E وJ وK وT، بالإضافة إلى كواشف RTD من النحاس بقدرة 10 أوم، والنيكل بقدرة 120 أوم، والبلاتين بقدرة 100 أوم (بمعاملَي ألفا 0.00385 و0.00392) ضمن تهيئات من 3 أسلاك أو 4 أسلاك.

• خيارات العزل: تتوفر مع وحدات إدخال/إخراج TC معزولة توفر عزلًا بقوة 250 فولت تيار مستمر بين القنوات، مما يحمي النظام من التداخل الكهرومغناطيسي الخارجي وحلقات التأريض.

• التكرار والتصويت: متوافقة بالكامل مع تهيئات الرفوف ذات التكرار النمطي الثلاثي (TMR). في وضع TMR، يستخدم النظام منطق تصويت متخصصًا عبر ثلاث وحدات متجاورة لضمان استمرار الحماية حتى في حال حدوث عطل مادي في نقطة واحدة.

• تكوين برمجي: تُكوَّن جميع معلمات القنوات، بما في ذلك نوع المحول ونطاق القياس الكامل، عبر برنامج تهيئة رف 3500، مما يلغي الحاجة إلى المعايرة اليدوية للأجهزة.

المواصفات الفنية

الأسئلة الشائعة

ما الفرق الأساسي بين 3500/60 و3500/61؟

توفر كلتا الوحدتين وظيفة مراقبة متطابقة ذات 6 قنوات؛ إلا أن 3500/61 تتضمن مخارج مسجل مخصصة من +4 إلى +20 ملي أمبير لكل قناة، بينما لا توفر 3500/60 هذه المخارج التناظرية.

هل يمكنني مزج مدخلات RTD وTC في الوحدة نفسها؟

نعم. عند استخدام إصدار الإدخال/الإخراج غير المعزول RTD/TC، يمكن للمستخدم تهيئة كل قناة بشكل مستقل لقبول مزدوج حراري أو RTD، مما يتيح إعداد مدخلات مختلطة في فتحة واحدة.

ماذا يحدث إذا انقطع سلك المستشعر أو حدثت دائرة قصر؟

تراقب الوحدة حالة المحول باستمرار. عند اكتشاف عطل (مثل انقطاع أحد أسلاك RTD)، سينطفئ مؤشر LED ‏"OK"، وستدخل القناة في حالة ‏"Not OK"، مما يمنع عمليات الإيقاف الخاطئة مع إخطار المشغلين بالحاجة إلى الصيانة.

إرشادات التركيب والسلامة الهندسية

• دقة توصيل أسلاك RTD: بالنسبة إلى تركيبات RTD ذات 3 أسلاك، تأكد من أن مقاومة أسلاك التوصيل الثلاثة متساوية. ستؤدي الاختلافات في مقاومة أسلاك التوصيل إلى أخطاء في القياس لا تستطيع الوحدة تعويضها تلقائيًا. ولتحقيق أعلى دقة في التوصيلات طويلة المسافة، يُوصى باستخدام تهيئات RTD ذات 4 أسلاك.

• تعويض الوصلة الباردة (CJC): عند استخدام المزدوجات الحرارية، تعتمد الدقة على مستشعر CJC الموجود على وحدة الإدخال/الإخراج. تأكد من تثبيت وحدة الإدخال/الإخراج بإحكام وعدم تعرضها لتيارات هواء مباشرة أو مصادر حرارة موضعية داخل الخزانة، إذ قد يؤدي ذلك إلى تدرج حراري عبر كتلة أطراف التوصيل.

• اعتبارات المناطق الخطرة: إذا كانت مستشعرات درجة الحرارة موجودة في منطقة خطرة، فيجب استخدام الوحدة مع حواجز زينر خارجية معتمدة. تجدر الإشارة إلى أن استخدام الحواجز الخارجية يغيّر الحد الأدنى لحالة ‏"OK" في الوحدة إلى -50 درجة مئوية.

• تأريض الهيكل: للحفاظ على الدقة المحددة ومقاومة التداخل الكهرومغناطيسي، يجب تأريض رف 3500 بشكل صحيح. ينبغي إنهاء دروع كابلات الإشارة عند أطراف التأريض المخصصة في وحدة الإدخال/الإخراج لمنع الضوضاء من تشويه إشارات الجهد المنخفض عالية الممانعة الصادرة من المزدوجات الحرارية وRTD.
