الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/92
Country of origin:الولايات المتحدة
نوع المنتج: بوابة الاتصال
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 820ج
Dimensions: 241 مم × 24.4 مم × 242 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

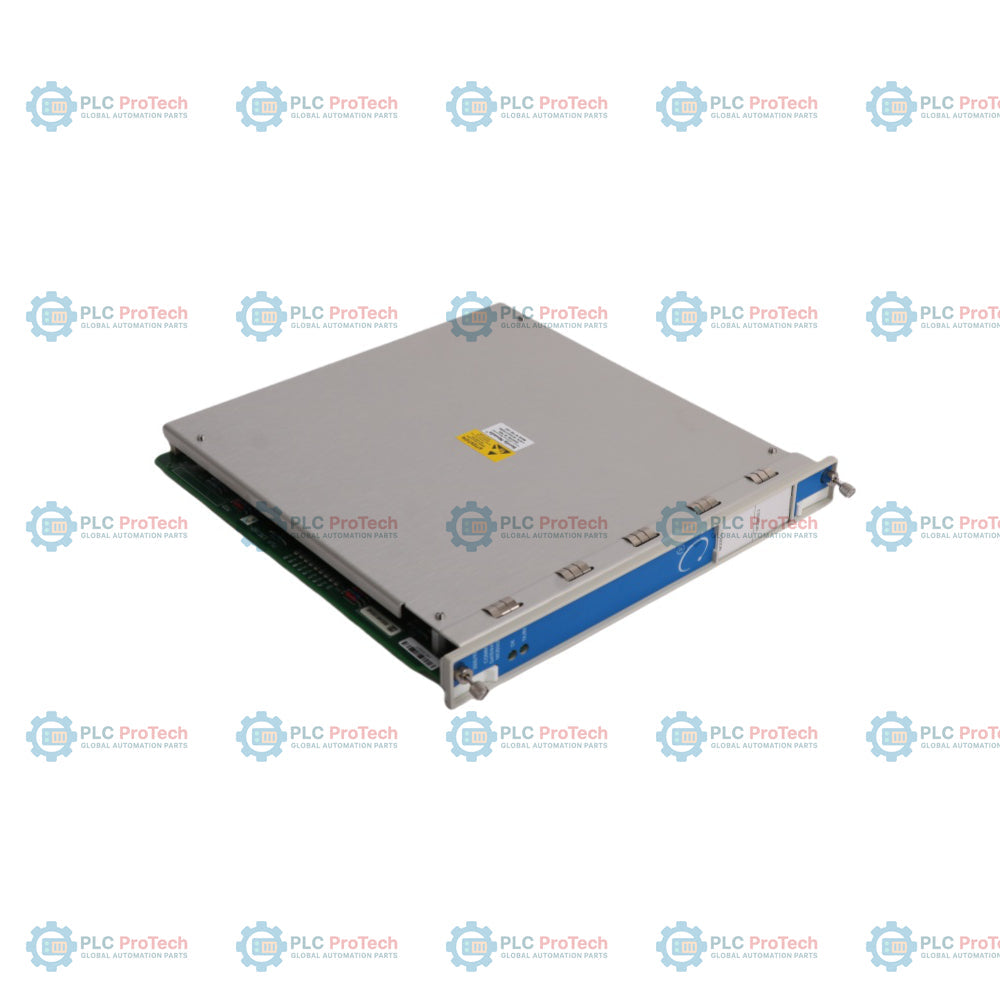

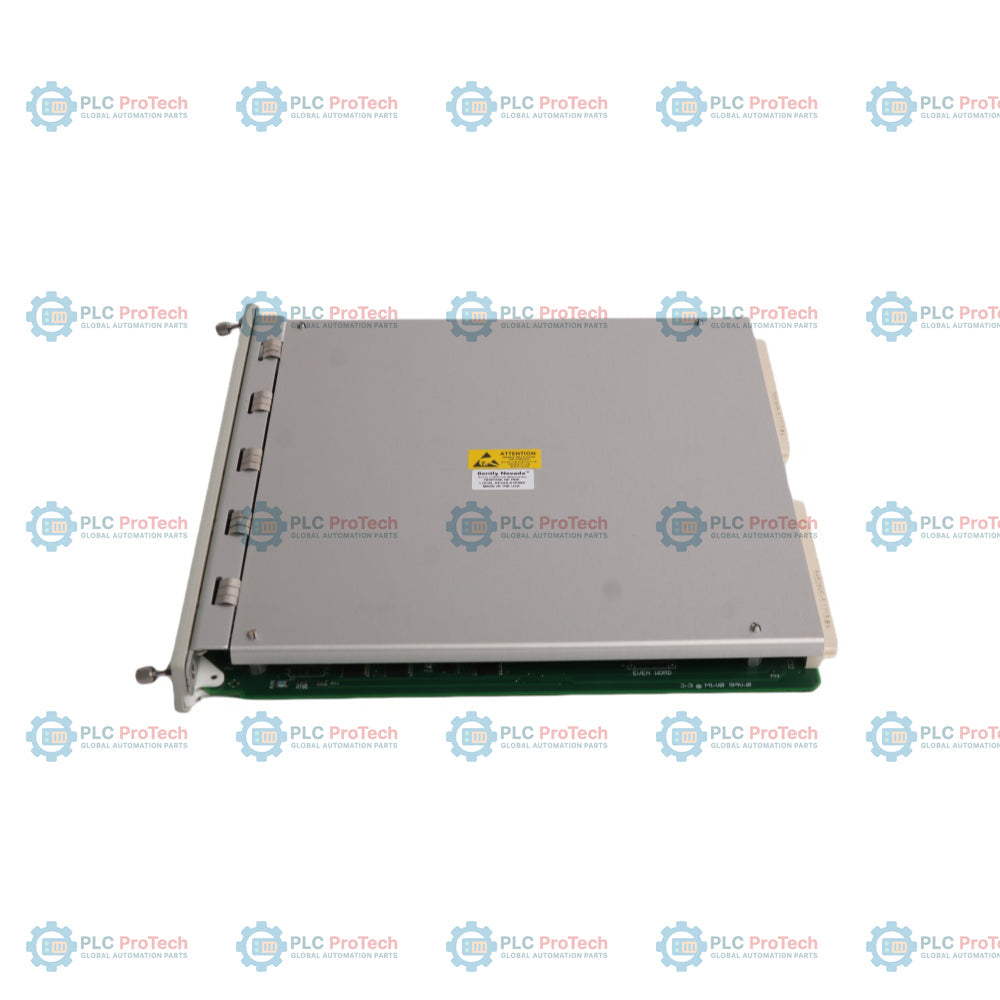

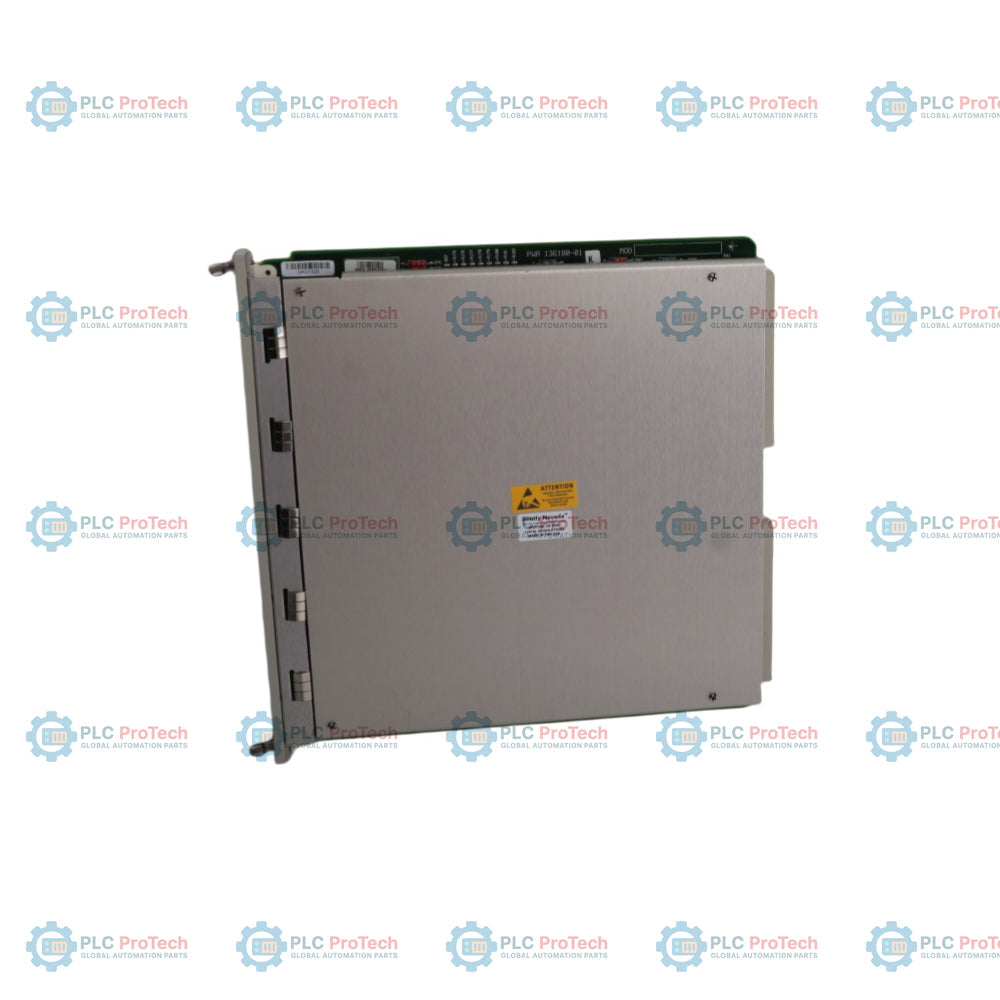

تُستخدم وحدة بوابة الاتصال 3500/92 لنقل بيانات المراقبة من نظام حماية الآلات 3500 إلى منصات PLC وDCS وSCADA وHMI الخارجية عبر واجهات الاتصال عبر الإيثرنت والتسلسلي. تدعم الاتصال عبر Modbus TCP وModbus RTU لقيم قياس الرف، وحالات التنبيه، ومراقبة حالة النظام.
تتواصل الوحدة مع مكونات الرف الأخرى عبر اللوحة الخلفية الداخلية عالية السرعة وتدعم واجهات تسلسلية RS232 وRS422 وRS485 حسب تكوين وحدة الإدخال/الإخراج المثبتة. يتم توفير الاتصال عبر الإيثرنت من خلال وصلة RJ45 للاندماج مع شبكات التحكم الصناعية.
يُستخدم وحدة الإدخال/الإخراج إيثرنت/RS232 مودباس 3500/92-03-01-00 عادةً في تطبيقات مراقبة الآلات حيث يجب مشاركة بيانات حماية الاهتزاز مع أنظمة أتمتة المصنع. تدعم وحدة بوابة الاتصال 136180-01 3500/92 الاتصال مع برامج تكوين بنتلي نيفادا واكتساب البيانات من خلال بروتوكولات خاصة تعتمد على الإيثرنت.
تم تصميم 3500/92 للمتغيرات العملية الثابتة والتواصل التنبيهي. يتم التعامل مع جمع الموجات الديناميكية ووظائف التشخيص العابرة بشكل منفصل من خلال وحدة واجهة بيانات العبور 3500/22M.
| الفئة المواصفات | |
| الشركة المصنعة | بينتلي نيفادا |
| نوع المنتج | وحدة بوابة الاتصال |
| النموذج | 3500/92 |
| المنشأ | الولايات المتحدة |
| بروتوكولات الاتصال | بروتوكولات الاتصال Modbus RTU، Modbus TCP/IP، بروتوكول Bently Nevada المملوك |
| واجهة إيثرنت | إيثرنت 10BASE-T |
| موصل إيثرنت | RJ45 |
| واجهات تسلسلية | RS232، RS422، RS485 |
| سرعة إيثرنت | 10 ميجابت في الثانية |
| استهلاك الطاقة | 5.0 W نموذجي مع إدخال/إخراج Modbus RS232/RS422 |
| استهلاك الطاقة | 5.6 W نموذجي مع إدخال/إخراج Modbus RS485 |
| زمن التحديث | أقل من ثانية واحدة لتحديث بيانات الرف بالكامل |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة | رطوبة 95% غير مكثفة |
| الأبعاد | 241 مم × 24.4 مم × 242 مم |
| الوزن | 0.82 كجم |
| الموصل / الوظيفة الواجهة | |
| منفذ إيثرنت RJ45 | اتصال Modbus TCP/IP |
| منفذ RS232 | اتصال Modbus RTU تسلسلي |
| واجهة RS422 | اتصال تسلسلي لمسافات طويلة |
| واجهة RS485 | اتصال Modbus متعدد النقاط |
| لوحة خلفية داخلية للرف | تبادل بيانات عالي السرعة على الرف |
هيكل النموذج:
3500/92-AA-BB-CC
| الرمز الوصف | |
| A | نوع وحدة الإدخال/الإخراج |
| 01 | وحدة إدخال/إخراج Modbus RS232/RS422 |
| 02 | وحدة إدخال/إخراج Modbus RS485 |
| 03 | وحدة إدخال/إخراج إيثرنت/RS232 Modbus |
| 04 | وحدة إدخال/إخراج إيثرنت/RS485 Modbus |
| B | نوع الذاكرة |
| 01 | ذاكرة منخفضة |
| C | خيار الموافقة من الوكالة |
| 00 | لا شيء |
| 01 | CSA/NRTL/C |
| 02 | CSA/ATEX/IECEx |
| رقم القطعة الوصف | |
| 126M4118-01 | مجموعة ترقية البرامج الثابتة |
قد تتطلب وحدات بوابة الاتصال القديمة ترقية للبرامج الثابتة قبل الاتصال بوحدات الإدخال/الإخراج الأحدث. راجع دليل 3500/92 لتفاصيل التوافق.
النموذج الأساسي: 138131-AAA
| رمز الكابل الطول | |
| 006 | 6 قدم (1.8 متر) |
| 010 | 10 قدم (3 متر) |
| 025 | 25 قدم (7.3 متر) |
| 040 | 40 قدم (12 متر) |
| 050 | 50 قدم (15 متر) |
| 075 | 75 قدم (22.5 متر) |
| 085 | 85 قدم (25.5 متر) |
| 100 | 100 قدم (30.5 متر) |
| 120 | 120 قدم (36.6 متر) |
| 150 | 150 قدم (44.8 متر) |
| 200 | 200 قدم (61 متر) |
| 250 | 250 قدم (75 متر) |
| 320 | 320 قدم (98 متر) |
لطلب أطوال كابلات مخصصة، يتوفر الطلب من خلال منتجات Bently Nevada المخصصة.
النموذج: 130419-AAAA-BB
| الرمز الطول | |
| 0010 | 10 قدم (3 متر) |
| 0025 | 25 قدم (7.5 متر) |
| 0050 | 50 قدم (15 متر) |
| 0100 | 100 قدم (30.5 متر) |
| الرمز الوصف | |
| 01 | غير مجمّع |
| 02 | مجمّع |
النموذج: 130420-AAAA-BB
| الرمز الطول | |
| 0010 | 10 قدم (3 متر) |
| 0025 | 25 قدم (7.5 متر) |
| 0050 | 50 قدم (15 متر) |
| 0100 | 100 قدم (30.5 متر) |
| الرمز الوصف | |
| 01 | غير مجمّع |
| 02 | مجمّع |
| رقم القطعة الوصف | |
| 130119-01 | كابل RS232، من الكمبيوتر المضيف إلى محول RS232/RS422 |
يمكن استخدام كابلات RS422 للاتصال بين الرفوف عند استخدام وحدات إدخال/إخراج Modbus RS485.
النموذج: 130530-AAAA-BB
النموذج: 129665-AAAA-BB
النموذج: 131109-AAAA-BB
النموذج: 131108-AAAA-BB
| الرمز الطول | |
| 0010 | 10 قدم (3 متر) |
| 0025 | 25 قدم (7.5 متر) |
| 0050 | 50 قدم (15 متر) |
| 0100 | 100 قدم (30.5 متر) |
| 0250 | 250 قدم (75 متر) |
| 0500 | 500 قدم (150 متر) |
| الرمز الوصف | |
| 01 | غير مجمّع |
| 02 | مجمّع |
النموذج: 130531-AA-BB
يستخدم مع تجميعات الكابلات 130530، 129665، 131109، و131108 للتركيبات التي تتجاوز 500 قدم (152 متر).
| الرمز الوصف | |
| 01 | غير مجمّع |
| 02 | مجمّع |
| الرمز الوصف | |
| 01 | معزول بـ PVC |
| 02 | معزول بتفلون |
يمكن أن يصل إجمالي طول كابل RS485 إلى 4000 قدم (1220 متر).
يمكن أن يصل إجمالي طول كابل RS422 إلى 4000 قدم (1220 متر) بين الرفوف.
| رقم القطعة الوصف | |
| 04425545 | سوار تأريض للمعصم (للاستخدام مرة واحدة) |
| 137495-01 | شريحة البرنامج الثابت (البنك الفردي) |
| 137494-01 | شريحة البرنامج الثابت (البنك الزوجي) |
| 136180-01 | وحدة بوابة الاتصال 3500/92 |
| 125736-01 | وحدة إدخال/إخراج Modbus RS232/RS422 |
| 133323-01 | وحدة إدخال/إخراج Modbus RS485 |
| 136188-01 | وحدة إدخال/إخراج إيثرنت/RS232 Modbus |
| 136188-02 | وحدة إدخال/إخراج إيثرنت/RS485 Modbus |
| أقراص DVD للتوثيق الفني الدولي من Bently Manuals | وسائط التوثيق |
| رقم القطعة الوصف | |
| 139036-01 | محولات تسلسلية "Y" D-SUB 9 دبوس |
| 02230411 | محول RS232 إلى RS422 - 110 فولت تيار متردد |
| 02230412 | محول RS232 إلى RS422 - 220 فولت تيار متردد |
| 165M2516 | مفتاح 24 منفذ 100/1000 SFP قائم على BE |
| رقم القطعة الوصف | |
| 02200260 | موصل AUI ذكر 15 دبوس إلى كابل الألياف البصرية (10BASE-FL) مع اتصال ST |
| 02200261 | موصل AUI ذكر 15 دبوس إلى Thinnet (10BASE2) إيثرنت |
| رقم القطعة طول الكابل | |
| 02175190 | 6 قدم |
| 02175191 | 10 قدم |
| 02175192 | 25 قدم |
