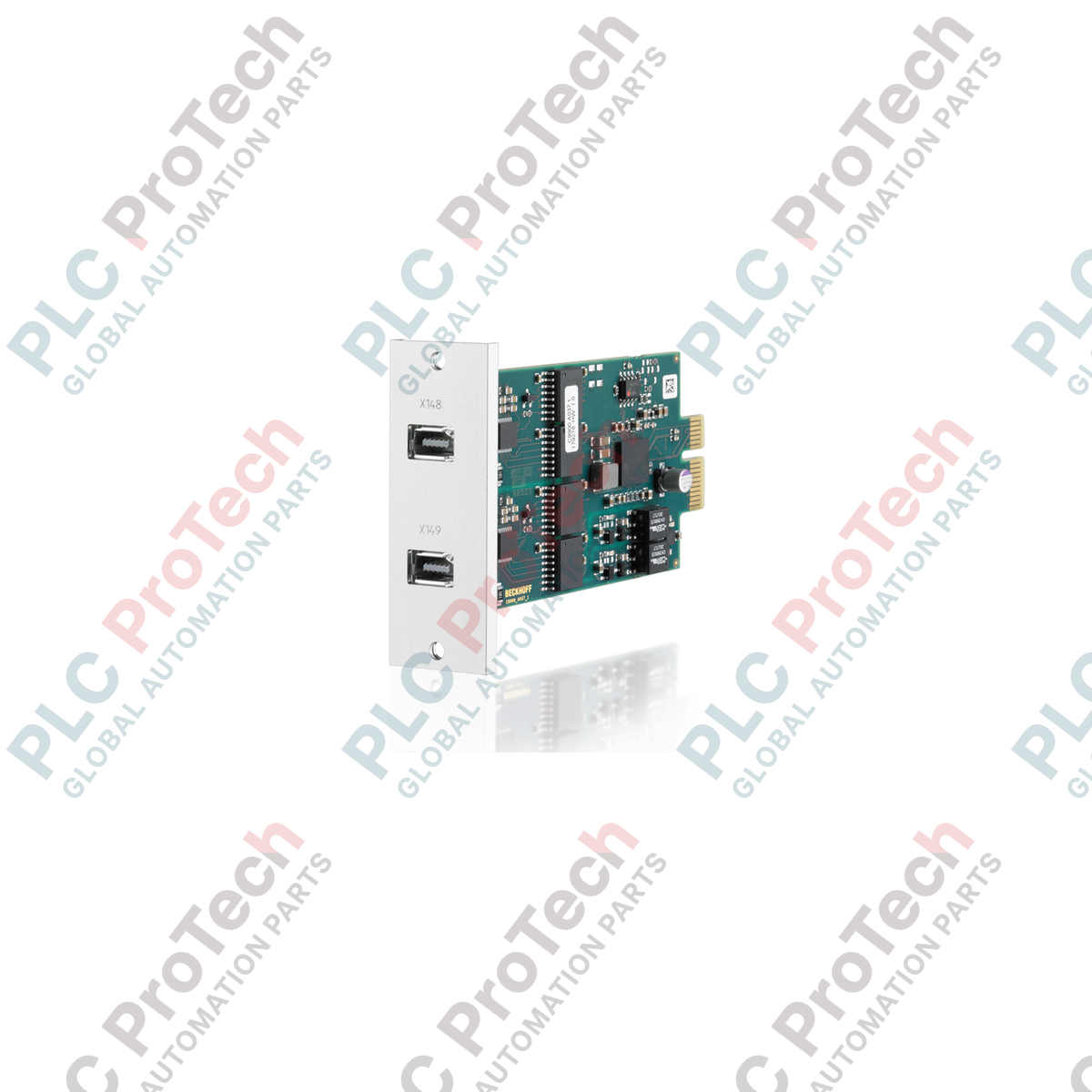

C9900-E301 BECKHOFF وحدة واجهة PCIe بمنفذي RS232

نظرة عامة على المنتج

إن C9900-E301 (C9900-E301) هو وحدة توسعة صناعية عالية الأداء بمنفذ PCIe، صُممت لتوفير اتصال تسلسلي ثنائي القناة لأجهزة الكمبيوتر الصناعية من Beckhoff (IPCs). صُممت هذه الوحدة لتوسيع إمكانات الاتصال في أنظمة التحكم المستخدمة في قطاعات مثل تصنيع أشباه الموصلات، والروبوتات المتقدمة، وتكامل الأنظمة القديمة. وبفضل دعمها لمعدلات نقل عالية تصل إلى 921,600 بت/ثانية، تتيح C9900-E301 لأجهزة IPC الاتصال بشكل موثوق بأجهزة الاستشعار المتخصصة، وقارئات الباركود، وأجهزة المجال التسلسلية. ومن خلال استخدام بنية داخلية مدمجة مزودة بمقابس ix type B تحافظ الوحدة على تصميم عالي الكثافة داخل هيكل جهاز IPC، مما يضمن إنتاجية قوية للبيانات وسلامة الإشارة في مهام الأتمتة التسلسلية الحيوية.

التهيئة الفنية

تستخدم C9900-E301 بنية ناقل PCIe (PCI Express) لضمان اتصال منخفض زمن الاستجابة بين وحدة المعالجة المركزية والمنافذ التسلسلية. وعلى خلاف بطاقات المنافذ التسلسلية القياسية، تتميز هذه الوحدة الصناعية بمقبسين متخصصين من نوع ix type B بدلاً من موصلات D-sub التقليدية المثبتة مباشرة على الحامل. ويعطي هذا التصميم الأولوية لمقاومة الاهتزاز وكفاءة استغلال المساحة. وللاتصال بالأجهزة التسلسلية القياسية، يجب استخدام الوحدة مع كابلي محول C9900-K920 لتحويل اتصال ix type B إلى واجهة D-sub قياسية ذات 9 سنون (RS232). وتدعم الأجهزة الإرسال ثنائي الاتجاه المتزامن، كما تتوافق بالكامل مع أنظمة التشغيل الصناعية المستندة إلى Windows وبروتوكولات الاتصال الآني TwinCAT.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل يتوافق C9900-E301 مع أجهزة الكمبيوتر التجارية القياسية؟

على الرغم من أن C9900-E301 يستخدم منفذ PCIe قياسياً، فإنه مُعتمد ومصمم خصيصاً للاستخدام ضمن بيئات أجهزة الكمبيوتر الصناعية من Beckhoff. ويُضمن تحقيق الأداء الأمثل ودعم برامج التشغيل عند دمجه في أجهزة IPC من سلسلتي CX أو C.

لماذا تستخدم هذه الوحدة موصلات ix type B بدلاً من D-sub 9؟

يُعد موصل ix type B واجهة صناعية ذات حجم أصغر بكثير ومتانة أعلى من موصل D-sub القياسي. ويتيح ذلك لشركة Beckhoff توفير وظائف منفذين على حامل بفتحة واحدة، مع ضمان اتصال آمن بآلية قفل بالنقر ومقاوم لبيئات الصناعة ذات الاهتزازات العالية.

هل تأتي الوحدة مع كابلات المحول اللازمة؟

لا، إذ تتطلب C9900-E301 شراء كابلين منفصلين من نوع C9900-K920 لتحويل مقابس ix type B الداخلية إلى تنسيق RS232 الصناعي القياسي D-sub ذي 9 سنون.

دليل الهندسة والتركيب

إدارة الكابلات والاتصال:

عند تركيب C9900-E301، احرص على إدخال كابلات المحول C9900-K920 بشكل صحيح حتى تتفاعل آلية "النقر" في موصل ix type B. ويُعد هذا القفل الميكانيكي ضرورياً لمنع فقدان الإشارة بسبب الاهتزاز. وجّه أطراف D-sub للكابلات بعيداً عن خطوط التيار المتردد ذات الجهد العالي أو محولات التردد لتقليل التداخل الكهرومغناطيسي في مسار إشارة RS232.

تركيب منفذ PCIe وسلامة التفريغ الكهروستاتيكي:

هذه الوحدة مكوّن إلكتروني حساس. ارتدِ دائماً سواراً مضاداً للتفريغ الكهروستاتيكي (ESD)، وتأكد من إيقاف تشغيل جهاز IPC بالكامل قبل فتح الهيكل. أدخل البطاقة في منفذ PCIe شاغر وثبّت برغي الحامل لضمان اتصال صحيح بتأريض الهيكل. بعد التركيب، تحقق من تعيينات المنافذ في BIOS أو إدارة الأجهزة للتأكد من أن النظام تعرّف بشكل صحيح على منفذي COM الجديدين.

تكامل البرامج (TwinCAT/Windows):

في معظم بيئات أجهزة IPC من Beckhoff، سيتم التعرف على منافذي RS232 كمنافذ COM قياسية. وللاتصال التسلسلي الآني ضمن TwinCAT، استخدم مكتبة "Serial Communication". تأكد من ضبط معدل الباود، والتكافؤ، وبتات التوقف بما يتوافق مع جهازك الطرفي؛ إذ تستطيع C9900-E301 التعامل مع معدلات عالية تصل إلى 921.6 كيلوبت/ثانية، ما قد يتطلب استخدام كابلات محمية عالية الجودة لمسار D-sub الخارجي للحفاظ على سلامة البيانات.
