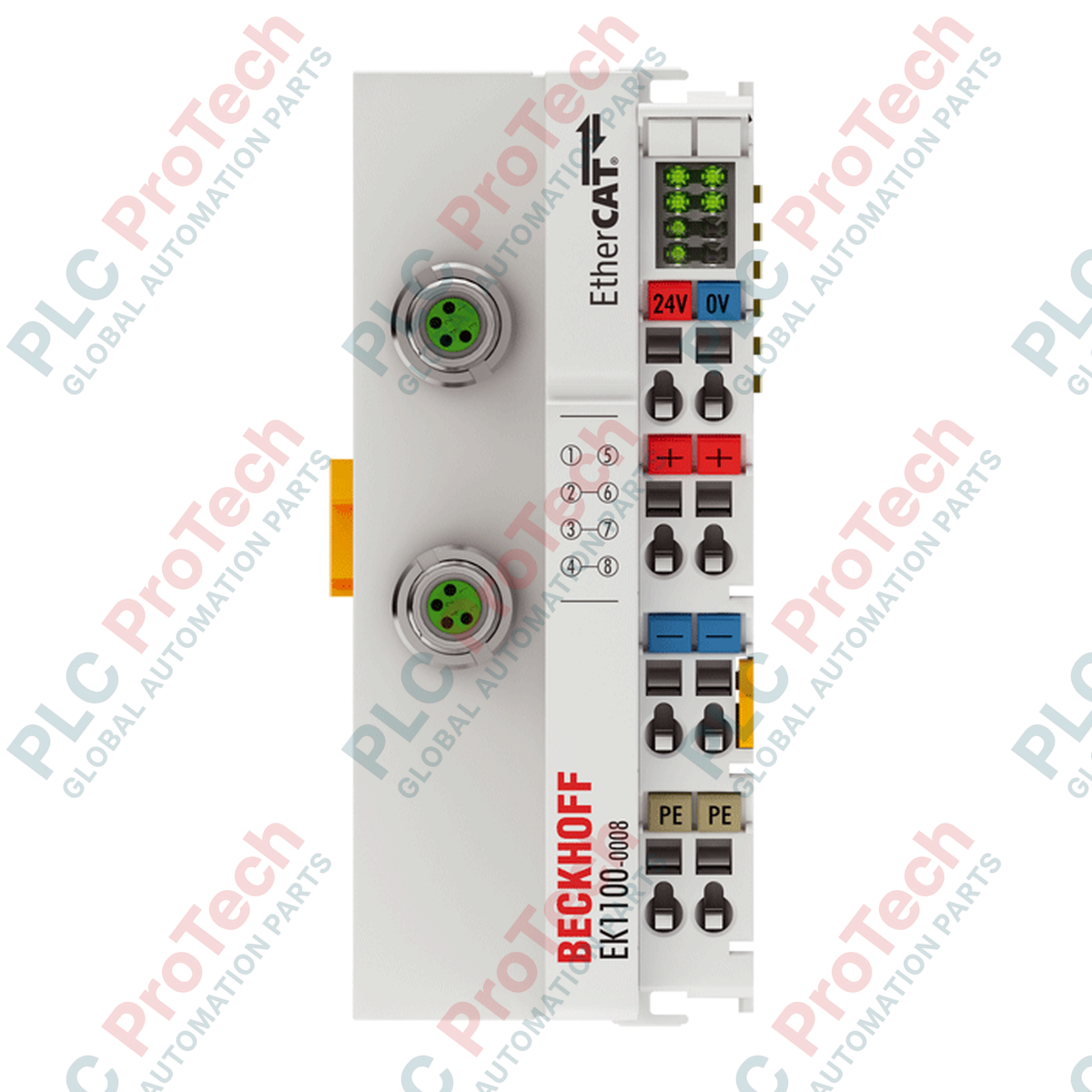

EK1100-0008 BECKHOFF مقارن EtherCAT بوصلة M8

نظرة عامة على المنتج

إن EK1100-0008 (EK 1100-0008) هو مقارن EtherCAT متخصص، صُمم للبيئات الصناعية ذات الاهتزازات العالية والمساحات المحدودة، حيث قد لا تكون توصيلات RJ45 التقليدية كافية. ويعمل كحلقة وصل أساسية بين شبكة EtherCAT ‏100BASE-TX ووحدات Beckhoff EtherCAT الطرفية (سلسلة ELxxxx). وباستخدام واجهتي لولبيتين محميتين من نوع M8، يضمن EK1100-0008 اتصالًا ماديًا محكمًا ضد تسرب الغازات ومقاومًا للاهتزاز، ما يجعله خيارًا مثاليًا للروبوتات المتنقلة وخطوط إنتاج السيارات وأنظمة الحركة الديناميكية العالية. يحوّل المقارن التلغرامات المارة من Ethernet ‏100BASE-TX إلى تمثيل إشارة الناقل الإلكتروني الداخلي، ويدعم ما يصل إلى 65,534 وحدة طرفية في مقطع واحد، مع الحفاظ على تأخير داخلي ضئيل يبلغ نحو 1 ميكروثانية.

التهيئة التقنية

صُممت بنية EK1100-0008 لتوفير توزيع قوي للطاقة وسلامة الإشارة. وهي تتميز بنظام إمداد طاقة مزدوج: $U_S$ للإلكترونيات الداخلية واتصالات الناقل الإلكتروني (بتيار يصل إلى 2000 mA)، و $U_P$ لنقاط تلامس طاقة جانب الحقل (بدعم يصل إلى 24 VDC / 10 A). وواجهات ناقل M8 محمية بالكامل ومتوافقة مع بروتوكول EtherCAT بسرعة 100 Mbit/s، وتدعم مسافات تصل إلى 100 متر بين المحطات. تشتمل الأجهزة على مصابيح LED تشخيصية مدمجة لحالة الارتباط/النشاط والطاقة، ضمن هيكل من البولي كربونات بعرض 44 مم. وبفضل العزل الكهربائي بجهد 500 V بين نقاط تلامس الطاقة وجهد الإمداد وطبقة Ethernet، يعزل الجهاز ضوضاء مستوى الحقل بفعالية عن شبكة التحكم.

المواصفات الفنية

الأسئلة الشائعة الفنية

ما الميزة الأساسية لموصلات M8 مقارنةً بـ RJ45 في أنظمة EtherCAT؟

يوفر الاتصال اللولبي من نوع M8 في EK1100-0008 ثباتًا ميكانيكيًا ومقاومةً لدخول العوامل البيئية أفضل مقارنةً بـ RJ45. وقد صُمم خصيصًا لمنع الانفصال العرضي أو تقطع الإشارة في التطبيقات المعرضة للحركة المستمرة أو الاهتزاز عالي التردد.

كيف يُحسب استهلاك تيار الناقل الإلكتروني لهذا المقارن؟

يُحسب استهلاك التيار من جهد التحكم $U_S$ على النحو التالي: $70\text{ mA} + (\sum\text{ E-bus current} / 4)$. وإذا تجاوز إجمالي الطلب على الناقل الإلكتروني من الوحدات الطرفية ELxxxx المتصلة سعة الإمداد البالغة 2000 mA في المقارن، فيجب دمج وحدة تغذية طاقة إضافية، مثل EL9410، في المقطع.

هل يدعم EK1100-0008 المناطق الخطرة وفق ATEX/IECEx؟

نعم، تحمل الوحدة علامة Ex II 3 G Ex nA IIC T4 Gc، ما يجعلها مناسبة للمناطق الخطرة من المنطقة 2. وبالنسبة إلى هذه التركيبات، يجب تركيب المقارن داخل حاوية تستوفي متطلبات الحماية IP54 وفقًا للمعيار.

دليل الهندسة والتركيب

عزم واجهة M8 والحماية:

عند تركيب كابلات EtherCAT، يجب إحكام موصلات M8 بعزم الدوران المحدد من الشركة المصنّعة (عادةً 0.4 Nm) لضمان إحكام مانع لتسرب الغازات واستمرارية موثوقة للحماية. استخدم فقط كابلات Cat.5 محمية أو أعلى، مع موصلات M8 رباعية السنون مشفّرة على شكل D، للحفاظ على سلامة إشارة 100BASE-TX على المسافة القصوى البالغة 100 m.

التوصيلات وتوزيع الطاقة:

يوفر EK1100-0008 مساري إمداد منفصلين بجهد 24 VDC. صِل إمداد $U_S$ (النظام) بالسنّين 1 و5، وإمداد $U_P$ (المحيطي/الحقل) بالسنّين 2 و6. استخدم أطراف التوصيل ذات التشغيل الزنبركي في التوصيلات؛ إذ تدعم أسلاكًا صلبة أو مجدولة بمقطع يتراوح بين 0.08 و2.5 mm². تأكد من أن طول التجريد يبلغ 8–9 mm لضمان التلامس الصحيح. وإذا سحبت أجهزة الحقل أكثر من 10 A، فيجب استخدام وحدة تغذية طاقة جديدة لمنع تلف نقاط تلامس الطاقة الداخلية.

موضع التركيب والإدارة الحرارية:

رغم أن موضع التركيب قابل للتغيير، يُوصى بالتركيب الأفقي على سكة DIN مقاس 35 mm لتحقيق أفضل تبديد للحرارة. تأكد من تعشيق وصلة "الشق المزدوج والمفتاح" بشكل صحيح مع الوحدة الطرفية المجاورة للحفاظ على سلامة نقاط تلامس بيانات الناقل الإلكتروني. وفي البيئات التي تصل إلى الحد الأعلى البالغ 60 deg C، حافظ على خلوص رأسي لا يقل عن 30 mm للسماح بالحمل الحراري الطبيعي.
