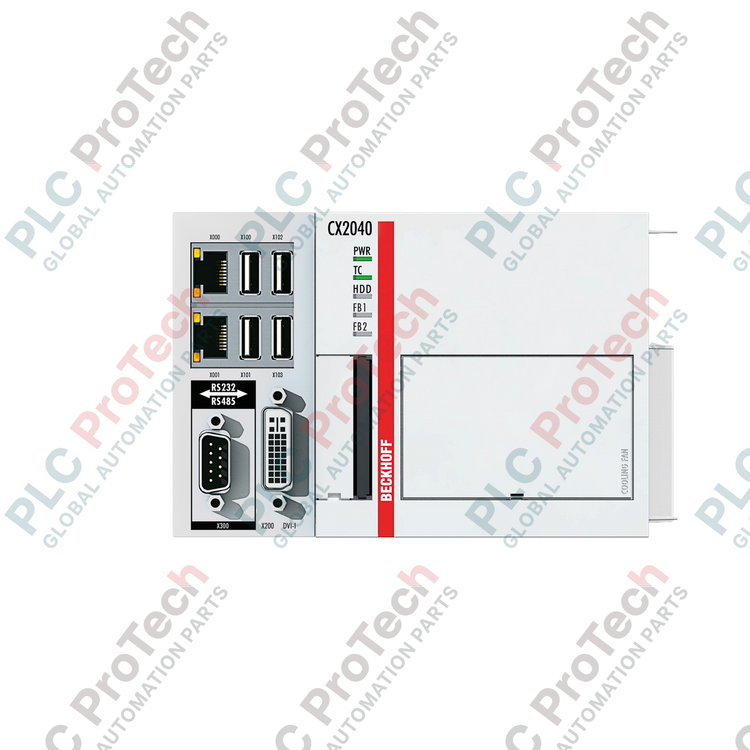

CX2040-N031-0004 BECKHOFF وحدة معالج أساسية Intel Core i7 بواجهة RS422

نظرة عامة على المنتج

يُعد  CX2040-N031-0004 (CX2040N0310004) وحدة معالجة مركزية أساسية عالية الأداء تنتمي إلى سلسلة CX2000، وقد صُممت لمعالجة متعددة النوى في بيئات أتمتة صناعية تتطلب أداءً عالياً. وبفضل تزويدها بمعالج Intel Core i7، تعمل هذه الوحدة كمركز تحكم ذكي للتطبيقات واسعة النطاق التي تتطلب قدرة حسابية كبيرة، مثل التحكم المعقد في الحركة، وأنظمة الرؤية عالية السرعة، ومعالجة البيانات المكثفة في الوقت الفعلي. يتضمن هذا التكوين المحدد واجهة  RS422 مركبة في المصنع، ما يتيح اتصالات تسلسلية موثوقة وطويلة المسافة مع حصانة عالية ضد التشويش. ومن خلال الجمع بين بنية معالج قوية ومرونة وحدات الإدخال/الإخراج، يوفر  CX2040-N031-0004 حلاً لوحدة تحكم متقدمة وقابلة للتوسع، يقلل من المكونات الإضافية المطلوبة ويزيد معدل النقل للمهام الصناعية الحيوية.

التكوين التقني

يتميز  CX2040-N031-0004 بتجميعة اتصالات فرعية متخصصة (-N031) مدمجة مباشرة في هيكل وحدة المعالجة المركزية الأساسية. وتُنفذ هذه الواجهة عبر مقبس D-sub ذي 9 سنون، مهيأ للعمل بنمط RS422 ثنائي الاتجاه الكامل كنقطة طرفية. ولضمان استقرار الإشارة عبر المسافات الطويلة وفي البيئات عالية التداخل، تُسلَّم الوحدة مع تفعيل الإنهاء الداخلي بشكل دائم (ON). ويطابق هذا الإنهاء على مستوى العتاد معاوقة الخط ويمنع تلف البيانات الناتج عن انعكاسات الإشارة. تدعم بنية المعالج بيئة التشغيل TwinCAT 3، ما يتيح التنفيذ متعدد النوى لمهام PLC وNC وCNC. ويتضمن التصميم الميكانيكي المتين نظام تبريد عالي الأداء وناقل نظام داخلياً مخصصاً للتوسع السلس باستخدام وحدات إمداد الطاقة والإدخال/الإخراج CX2000.

المواصفات التقنية

الأسئلة الشائعة التقنية

هل يمكن استخدام منفذ RS422 في وحدة المعالجة المركزية هذه للاتصال عبر RS485؟

لا. فهذا التكوين المحدد (-N031) مُحسَّن على مستوى العتاد للاتصال عبر RS422 (بأربعة أسلاك) مع إنهاء ثابت. وقد يؤدي استخدامه عبر RS485 (بسلكين) إلى تصادم الإشارات أو فقدان سلامة البيانات. ولتلبية متطلبات RS485، ينبغي اختيار خيار الواجهة -N030.

هل يمكن تبديل الإنهاء الداخلي عبر البرنامج؟

لا، إذ إن إنهاء  CX2040-N031-0004 مدمج في العتاد ومضبوط على "ON". وقد صُمم ذلك خصيصاً لتكوينات النقاط الطرفية التي تعمل فيها وحدة المعالجة المركزية كالعقدة الأخيرة في جزء من شبكة تسلسلية.

ما أنظمة التشغيل التي تدعمها وحدة المعالجة المركزية الأساسية هذه؟

تدعم سلسلة CX2040 عادةً نظامي Windows Standard Embedded 7 أو Windows 10 IoT Enterprise. ويسمح ذلك بتثبيت برامج Windows القياسية إلى جانب بيئة التشغيل الآنية TwinCAT 3، لتوفير وظائف HMI والتحكم المتكاملة.

دليل الهندسة والتركيب

• طوبولوجيا الشبكة التسلسلية: نظراً إلى تفعيل الإنهاء الداخلي في هذه الوحدة، يجب وضعها عند أحد الطرفين الفعليين لمسار كابل RS422. وإذا وُضعت وحدة المعالجة المركزية في منتصف شبكة متعددة الإسقاطات، فقد تحدث انعكاسات للإشارة، مما يؤدي إلى أخطاء في الاتصال.

• الاعتبارات الحرارية: تُعد CX2040 وحدة معالجة مركزية عالية الأداء تولد حرارة ملحوظة أثناء العمليات متعددة النوى. تأكد من عدم انسداد فتحات دخول الهواء وخروجه. وحافظ على خلوص رأسي لا يقل عن 30 مم أعلى الوحدة وأسفلها على سكة DIN للسماح بتدفق هواء مناسب من نظام التبريد المدمج.

• متطلبات الكابلات: استخدم كابلات زوجية ملتفة ومحمية (STP) لواجهة RS422. وينبغي توصيل غلاف موصل D-sub ذي 9 سنون بدرع الكابل لتوفير مسار تصريف بزاوية 360 درجة للضوضاء الكهرومغناطيسية، وحماية وحدة المعالجة المركزية عالية السرعة من الارتفاعات المفاجئة على الخط التسلسلي.
