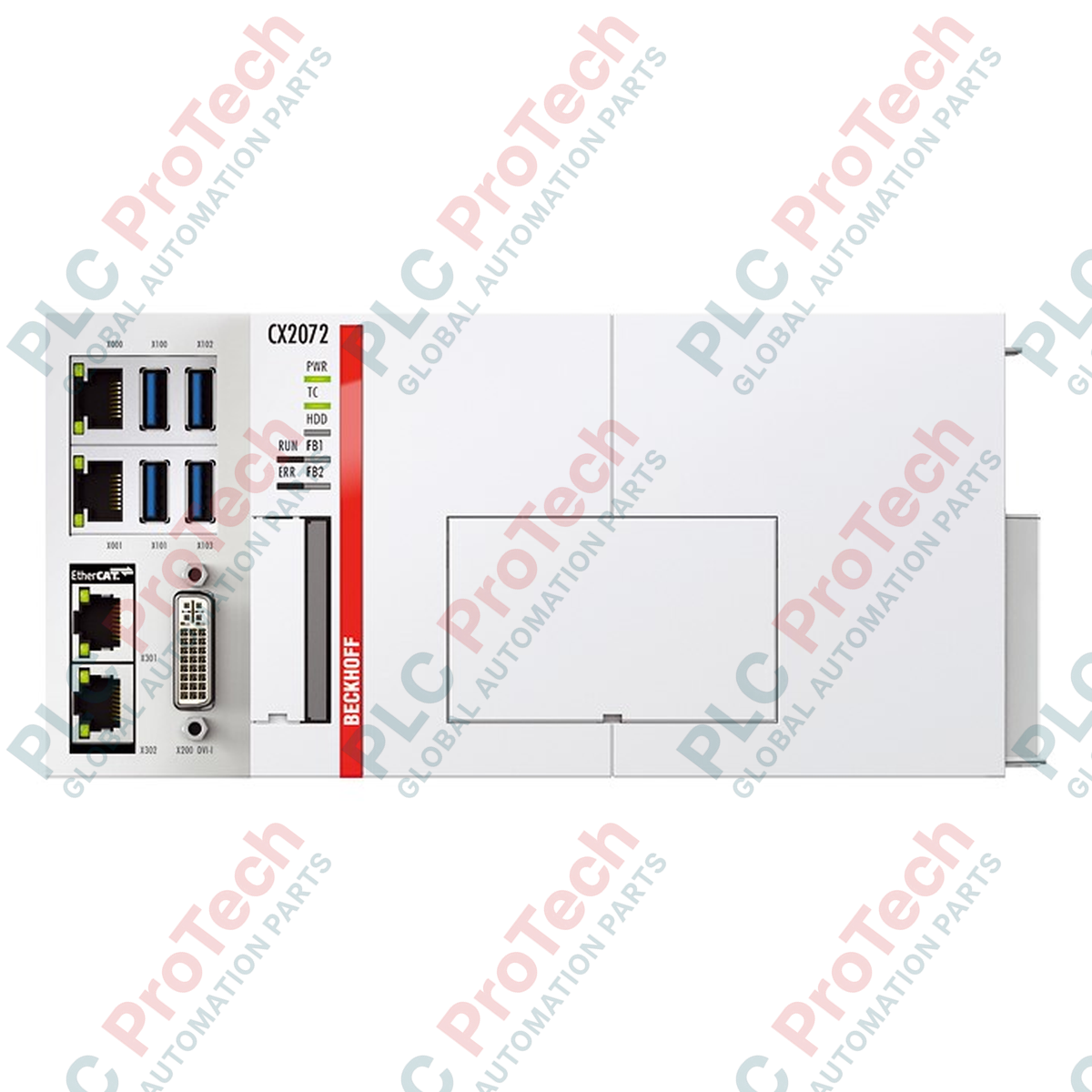

CX2072-N031-0004 BECKHOFF كمبيوتر مدمج وحدة المعالجة المركزية الأساسية

نظرة عامة على المنتج

يمثل CX2072-N031-0004 (CX2072N0310004) قمة الحوسبة المدمجة عالية الأداء ضمن عائلة BECKHOFF Embedded PC. مدعومًا بمعالج إنتل زيون متعدد النوى، تم تصميم هذا وحدة المعالجة المركزية الأساسية للمهام الحسابية الشديدة، بما في ذلك التحكم في الحركة بعدد محاور عالي، والخوارزميات المعقدة لتعلم الآلة، وتطبيقات الرؤية واسعة النطاق. هذا الإصدار مزود مصنعياً بواجهة RS422، مما يتيح اتصالًا تسلسليًا قويًا وطويل المدى في بيئات كهربائية معادية. مثالي لإدارة محطات الطاقة، وأجهزة اختبار الطيران، وتصنيع أشباه الموصلات، يضمن CX2072-N031-0004 تحكمًا حتميًا ومعدل نقل بيانات عالي مع الحفاظ على تصميم خالٍ من المروحة ومتين.

هيكلية الاتصال التسلسلي عالي السرعة

يوفر خيار الأجهزة N031-0004 واجهة RS422 مخصصة عبر مقبس D-sub قياسي ذو 9 دبابيس. تم تصميم هذه الوحدة للموثوقية نقطة إلى نقطة، وهي مهيأة مسبقًا كنقطة نهاية ذات ازدواج كامل مع الإنهاء مفعّل داخليًا. حالة "الإنهاء مفعّل" هذه ضرورية لنقل البيانات عالي السرعة، حيث تطابق مقاومة الخط المميزة لخط الاتصال، مما يقضي بفعالية على انعكاسات الإشارة وتلف البيانات عبر الكابلات الطويلة. من خلال تفريغ إدارة بروتوكول الاتصال التسلسلي إلى هذه الطبقة المخصصة من الأجهزة، يبقى معالج إنتل زيون حرًا لتنفيذ مهام PLC وNC الأساسية دون تأخير ناتج عن المقاطعات.

المواصفات الفنية

الأسئلة الشائعة الهندسية وتشخيص النظام

ما هي مزايا تكوين "الإنهاء مفعّل"؟

في شبكات RS422، يتطلب الأمر إنهاء عند كلا طرفي الكابل لمنع ارتداد الإشارة. بما أن CX2072-N031-0004 يأتي مع تفعيل الإنهاء، فهو مصمم خصيصًا ليكون في نهاية المقطع الفيزيائي للاتصال. هذا يبسط التركيب بإزالة الحاجة إلى جسور مقاومة خارجية على موصل D-sub.

هل يمكن إعادة تكوين واجهة RS422 إلى RS485 عبر البرمجيات؟

لا. رغم أن RS422 وRS485 يشتركان في خصائص فيزيائية مماثلة، فإن N031-0004 مُحسّن ماديًا لمعيار RS422 ذو الازدواج الكامل. لتطبيقات RS485 متعددة النقاط، يجب اختيار وحدة ذات لاحقة "N" مختلفة (مثل N031-0002) لضمان منطق محول الإشارة الصحيح.

كيف يتعامل CX2072 مع البيئات ذات الاهتزاز العالي؟

تتميز وحدة المعالجة بتصميم صلب بدون أجزاء متحركة. التخزين الداخلي عادةً ما يكون CFast أو SSD، ويثبت معالج Xeon متعدد النوى عبر اقتران حراري متقدم يعمل أيضًا كاستقرار ميكانيكي، متوافق مع معايير EN 60068-2-6.

بروتوكول التركيب والتشغيل الميداني

• منطق الأسلاك ذات الازدواج الكامل: بما أن هذا جهاز ذو ازدواج كامل، تأكد من تقاطع أزواج TX+ / TX- وRX+ / RX- بشكل صحيح عند الاتصال بالنظير البعيد (TX إلى RX، RX إلى TX). استخدام كابل مزدوج ملتف معزول عالي الجودة (STP) أمر ضروري للحفاظ على سلامة الإشارة التي توفرها بنية Xeon.

• متطلبات التهوية الحرارية: نظرًا للكثافة العالية للطاقة لمعالج Intel Xeon، يلزم وجود مسافة جانبية لا تقل عن 30 مم بين CX2072-N031-0004 والوحدات المجاورة. عدم توفير تدفق هواء كافٍ قد يؤدي إلى تقليل الأداء الحراري، مما يقلل من سرعة تنفيذ بيئة تشغيل TwinCAT.

• التأريض للحماية التسلسلية: واجهة RS422 معزولة جلفانيًا. لضمان أقصى حماية ضد الفولتية المفاجئة، يجب ربط غلاف موصل D-sub بالأرض الوظيفية لخزانة التحكم (FE) عبر اتصال منخفض المقاومة.

المزايا الهندسية

يجسر BECKHOFF CX2072-N031-0004 الفجوة بين وحدات التحكم الصناعية التقليدية والحوسبة بمستوى الخوادم. قدرته على التعامل مع تدفق ضخم من الإدخال/الإخراج عبر الناقل الداخلي PCI Express، إلى جانب موثوقية وصلة RS422 المنتهية، تجعله الخيار المفضل لتطبيقات "الصناعة 4.0". يضمن نظام التبريد بأنابيب الحرارة المدمجة أن يحافظ النظام على درجة حرارة تشغيل مستقرة حتى تحت حمل وحدة المعالجة المركزية بنسبة 100%، مما يمنع إجهاد الأجهزة الشائع في الأتمتة عالية الأداء.
