الشركة المصنعة: BECKHOFF
رقم المنتج: EK1828-0010
Country of origin:ألمانيا
نوع المنتج: موصل EtherCAT مع مخارج رقمية مدمجة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 5000ج
Dimensions: (العرض × الارتفاع × العمق) 44 مم × 100 مم × 67 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

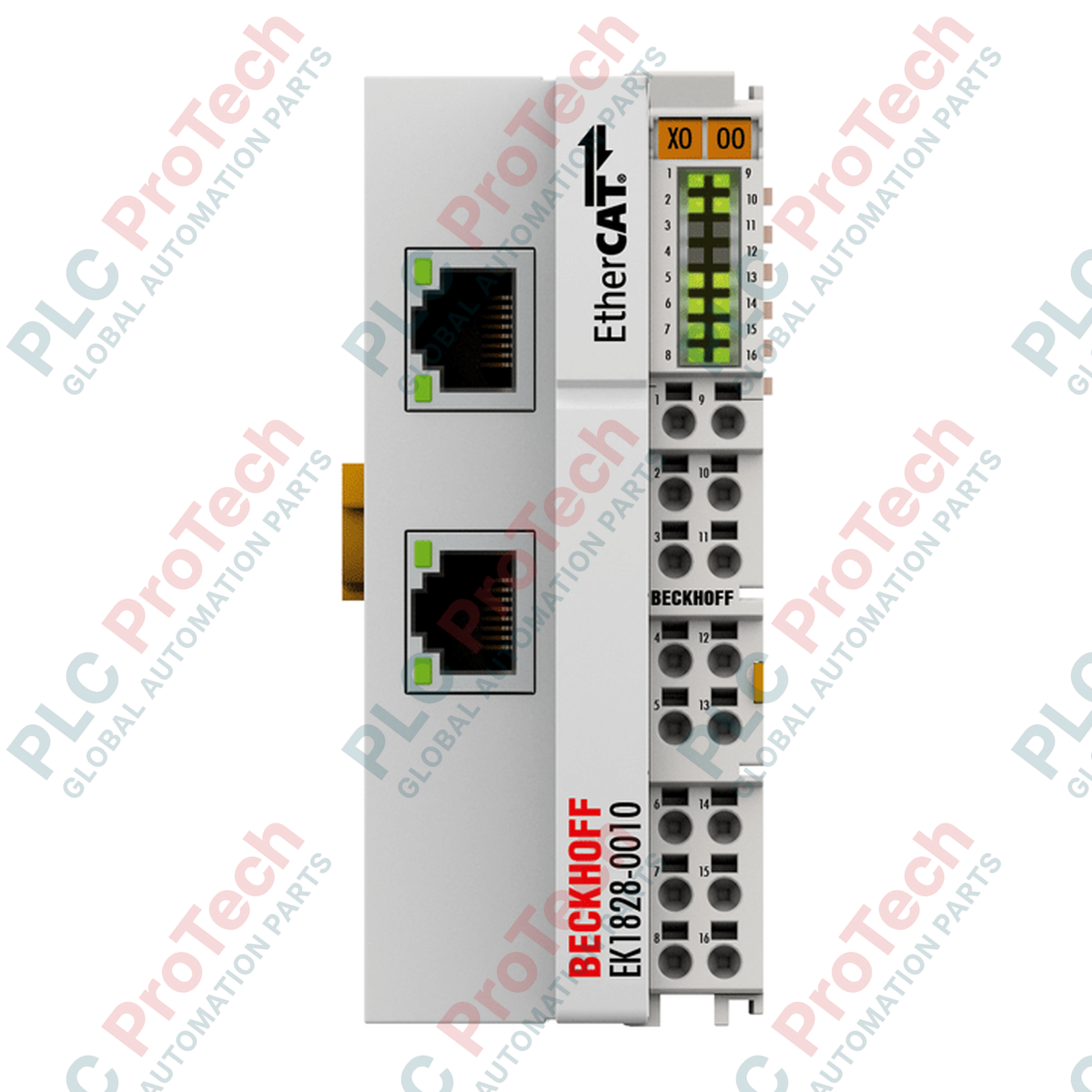

إن EK1828-0010 (EK18280010) هو قارن إيثركات (EtherCAT Coupler) عالي الأداء يجمع بين الاتصال الشبكي ووظائف الإدخال/الإخراج الرقمي المدمجة في غلاف عالي الكثافة (HD) واحد موفر للمساحة. تعمل هذه الوحدة كمركز رئيسي لأجزاء طرفية لـ EtherCAT (ELxxxx)، وتربط شبكات إيثرنت 100BASE-TX بمنطق E-bus فائق السرعة. في التصنيع الدقيق وأنظمة الفرز عالية السرعة وخزانات التحكم المدمجة في الآلات، يلغي EK1828-0010 الحاجة إلى وحدات إخراج منفصلة من خلال توفير 8 مخارج رقمية مدمجة. يدعم كل قناة 0.5 أمبير وهي مقاومة للدارة القصيرة، مما يجعلها مثالية لتشغيل الصمامات الكهرومغناطيسية والمحركات ومؤشرات الإشارة. من خلال دمج هذه المخارج مباشرة في القارن، يمكن للمهندسين تقليل المساحة الفعلية لمحطة الإدخال/الإخراج بشكل كبير مع الحفاظ على التزامن على مستوى النانو ثانية الكامن في بروتوكول EtherCAT.
تم تجهيز EK1828-0010 بمنفذي RJ45، يدعمان طوبولوجيا خطية أو نجمية بمسافات تصل إلى 100 متر بين المحطات. داخلياً، يوفر طاقة 1000 مللي أمبير لـ E-bus، وهو قادر على تشغيل مجموعة كبيرة من أجهزة EtherCAT الطرفية المتصلة. تستخدم المخارج الرقمية الثمانية المدمجة جهدًا اسميًا قدره 24 فولت تيار مستمر وهي مصممة للتعامل مع الأحمال الأومية والاستقرائية ومصابيح الإضاءة. تعني الطبيعة "المدمجة" لهذا القارن أن أول 8 بتات من صورة المعالجة تُرسل تلقائيًا إلى هذه المخارج المحلية. مع وقت تبديل يبلغ حوالي 60 ميكرو ثانية (TON)، تم تحسين الوحدة للاستجابة عالية السرعة. تتميز الوحدة أيضًا بعزل كهربائي 500 فولت بين نقاط التلامس الكهربائية وجهد الإمداد وواجهة الإيثرنت للحماية من التقلبات العابرة في الجانب الميداني.
| الميزة | المواصفات |
| النموذج | EK1828-0010 |
| العلامة التجارية | BECKHOFF |
| البروتوكول | EtherCAT |
| واجهة الناقل | 2 × RJ45 (100 ميجابت/ثانية) |
| المخارج المدمجة | 8 مخارج رقمية (24 فولت تيار مستمر) |
| الحد الأقصى لتيار الخرج | 0.5 أمبير لكل قناة |
| إمداد تيار E-bus | 1000 مللي أمبير |
| طاقة الكسر | < 150 ملي جول لكل قناة |
| الأبعاد (العرض × الارتفاع × العمق) | 44 مم × 100 مم × 67 مم |
| درجة حرارة التشغيل | -25 إلى 60 درجة مئوية |
| الوزن | 5.0 كجم (وزن الشحن) |
هل تقلل وظيفة الإخراج المدمجة من عدد أجهزة ELxxxx الطرفية التي يمكنني توصيلها؟
لا. يمكن لـ EK1828-0010 دعم ما يصل إلى 65,534 جهاز EtherCAT في جزء واحد. ومع ذلك، يجب عليك مراقبة ميزانية طاقة E-bus. يوفر هذا القارن 1000 مللي أمبير؛ إذا تجاوزت الأجهزة الطرفية المتصلة هذا السحب الحالي، فستحتاج إلى إضافة طرف إمداد طاقة EL9400.
ما هي ميزة وجود منفذي RJ45 على القارن؟
تسمح المنافذ المزدوجة بالربط التسلسلي (topology) دون الحاجة إلى محولات إيثرنت إضافية. يمر المنفذ الثاني رسالة EtherCAT إلى المحطة التالية في الشبكة بتأخير ضئيل يبلغ حوالي 1 ميكرو ثانية.
هل المخارج مناسبة لتشغيل الأحمال الاستقرائية عالية التردد؟
تم تصنيف المخارج المدمجة للأحمال الاستقرائية بطاقة كسر أقل من 150 مللي جول لكل قناة. بالنسبة للصمامات الأكبر أو الدورات عالية التردد، يوصى باستخدام صمامات ثنائية خارجية (flyback diodes) لإطالة عمر المفاتيح شبه الموصلة الداخلية.
التوصيل عالي الكثافة (HD): يستخدم EK1828-0010 غلافًا صغيرًا عالي الكثافة (HD). للموصلات الصلبة، استخدم تقنية التوصيل المباشر للتجميع السريع. للأسلاك الدقيقة المجدولة، استخدم مفك براغي لتشغيل آلية الزنبرك. تأكد من طول تعرية يتراوح من 8 إلى 9 مم. نظرًا للكثافة العالية للوصلات، فإن الأطراف الموصلة ذات التسميات الصحيحة ضرورية لمنع التوصيل الخاطئ.
إدارة الطاقة (US/UP): يتطلب القارن مصدرين منفصلين لـ 24 فولت تيار مستمر. "US" يغذي الإلكترونيات الداخلية ومنطق E-bus، بينما يوفر "UP" طاقة المجال للمخارج الرقمية المدمجة. يوصى بفصل هذه الإمدادات لمنع ضوضاء حمل الجانب الميداني من التأثير على استقرار اتصال EtherCAT.
اختيار كابل الشبكة: استخدم كابلات إيثرنت محمية من فئة Cat.5 كحد أدنى. تأكد من تأريض الدرع بشكل صحيح من خلال موصلات RJ45 للحفاظ على معدل بيانات 100 ميجابت/ثانية ومنع فقدان رسائل التلغراف في البيئات ذات التداخل العالي.
