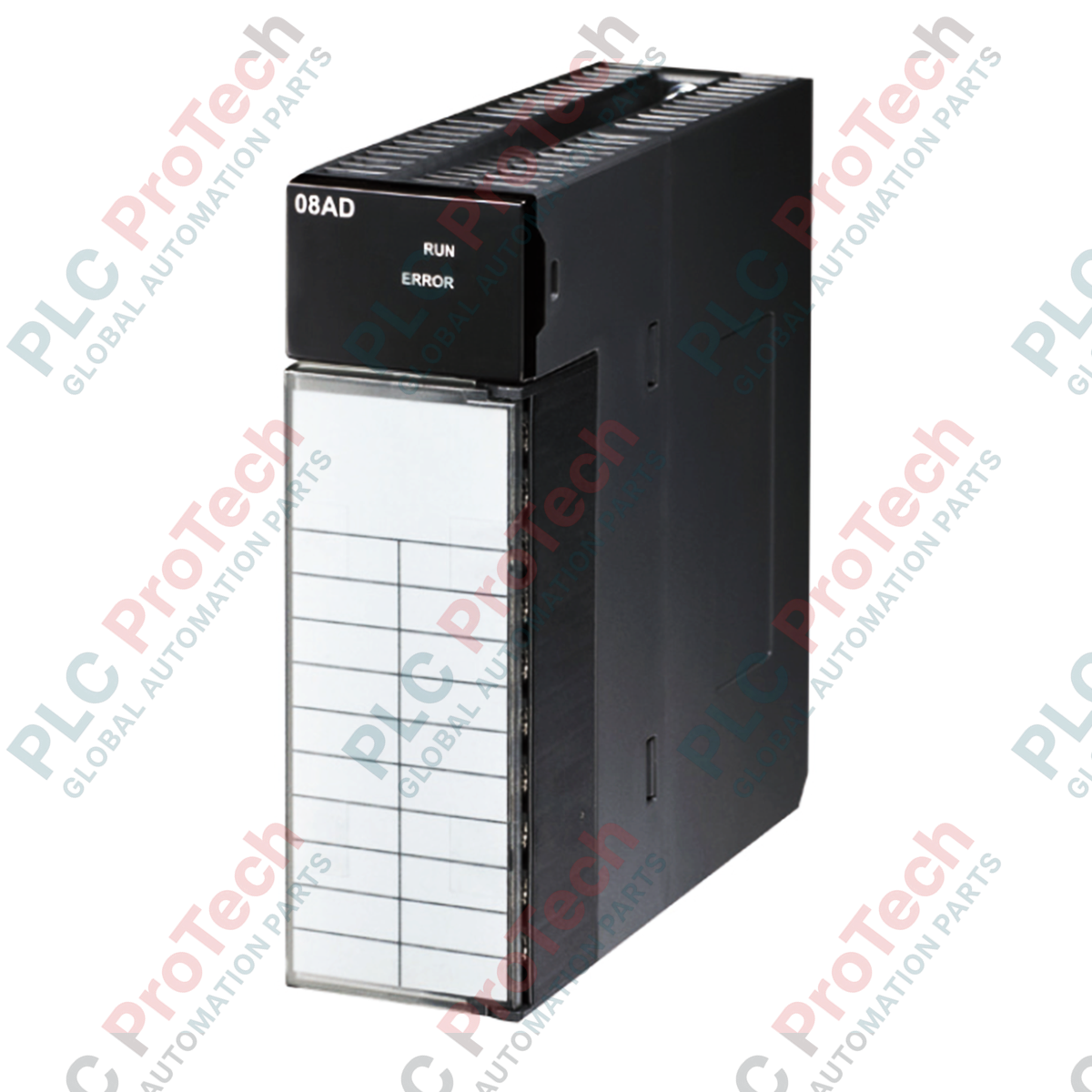

وحدة إدخال تماثلي ذات 8 قنوات من سلسلة AH500، DELTA AH08AD-5C

نظرة عامة على تحليلات العمليات عالية الكثافة والدقة

تُعد AH08AD-5C (AH08AD-5C) وحدة توسعة إدخال تناظرية عالية الكثافة بدقة 16 بت، طورتها Delta لمنصة PLC المعيارية الرائدة من سلسلة AH500. ومجهزة بثماني قنوات قياس معزولة، تنفذ هذه الوحدة تحويلات تناظرية إلى رقمية عالية السرعة لحلقات التيار القياسية في البيئات الصناعية الصعبة. وفي معماريات التحكم في العمليات المستمرة، مثل تكرير البتروكيماويات، وتجميع المستحضرات الدوائية، ومراقبة مياه الصرف البلدية، وتنظيم محطات الطاقة الحرارية، تحافظ AH08AD-5C على دقة الإشارة المطلقة وتحد من فترات التوقف غير المتوقعة بفضل بنيتها العتادية المعزولة ومقاييس التشخيص المتقدمة. وتتيح وظيفة التبديل السريع المدمجة استبدال المكونات عبر الإنترنت دون مقاطعة هيكل الرف الرئيسي للمعالجة، مما يضمن استمرارية التوافر في أرضية المصنع.

بنية معالجة الإشارات والتشخيص المتقدمة

تم تحسين التصميم الهندسي الداخلي لوحدة الإدخال التناظرية AH500 للحصول على اكتساب بيانات حتمي ومراقبة قوية للأعطال:

• نواة محول ADC بدقة 16 بت: تحوّل متغيرات التيار منخفضة المستوى إلى سجلات رقمية عالية الدقة، مما يتيح لوحدة المعالجة المركزية الرئيسية اكتشاف تقلبات دقيقة للغاية في العملية.

• المقاطعات المدارة بالعتاد: تدعم وظائف مقاطعة قابلة للتهيئة تتجاوز أزمنة المسح المعتادة لوحدة PLC، لتنبيه وحدة المعالجة المركزية فورًا عند انتهاك حد حرج للعملية أو عتبة معينة.

• العزل الجلفاني الكامل: تستخدم تصميمًا لإشارة معزولة بين القنوات ودوائر اللوحة الخلفية، لمنع حلقات التأريض الخطرة من إفساد بيانات النظام الداخلية.

• التشخيص الذاتي الشامل: تتميز بمحرك تشخيص مدمج مقترن بمؤشرات LED لحالة الوحدة، لتحديد الدوائر المفتوحة في الحلقات، أو المعلمات التي تتجاوز النطاق، أو أعطال المكونات الداخلية فورًا.

المعلمات الهندسية الحرجة

يوضح الملخص التالي للمواصفات حدود الدقة الميكانيكية والكهربائية والحرارية التي تم التحقق منها لهندسة النظام:

قاعدة المعرفة التقنية والاستفسارات الشائعة

ما المزايا المحددة التي يوفرها زمن التحويل البالغ 150 ميكروثانية في إعداد متعدد القنوات؟

تعني سرعة التحويل الفائقة، البالغة 150 ميكروثانية لكل قناة، أن الوحدة تستطيع تحديث القنوات التناظرية الثماني جميعها بالتتابع في نحو 1.2 ملليثانية. وتتيح سرعة التحويل الحتمية هذه لوحدة التحكم إجراء حسابات دقيقة لحلقات التحكم التناسبي والتكاملي والتفاضلي (PID) على متغيرات شديدة الديناميكية، مثل الضغوط الهيدروليكية سريعة التغير أو تدفقات وقود التوربينات.

كيف تعمل وظيفة الاستبدال أثناء التشغيل خلال روتين عملية نشط؟

تتضمن AH08AD-5C مفاتيح طاقة إلكترونية داخلية ومخازن مؤقتة مخصصة لناقل اللوحة الخلفية. عند الحاجة إلى استبدال وحدة نشطة، يمكن فك مشابكها وإزالتها من فتحة الحامل النشطة دون قطع طاقة اللوحة الخلفية البالغة 24 VDC أو إفساد خطوط البيانات. تحدد وحدة المعالجة المركزية الرئيسية الفتحة على أنها مفقودة، وعند إدخال وحدة جديدة مطابقة، تستنسخ تلقائيًا إعدادات المعلمات الحالية إلى سجلات الجهاز.

لماذا تسرد المواصفة أخطاء وضع الجهد إذا كانت هذه الوحدة مخصصة أساسًا لحلقة تيار؟

تستخدم أجهزة ASIC الأساسية مصفوفة استشعار دقيقة داخلية تكون افتراضيًا مضبوطة على ملفات قياس الجهد. في أوضاع إدخال التيار (0/4-20mA)، توجه التوصيلات الداخلية للأطراف الإشارة عبر مقاومة تحويل دقيقة منخفضة السماحية لتحويل حلقة التيار إلى هبوط جهد متناسب. تحدد ورقة الهندسة كلا الحدين لاستيعاب عمليات الضبط المتخصصة في المصنع.

إرشادات التشغيل الميداني والسلامة

• توجيه تمديدات أجهزة حلقة التيار المحمية: مدّد جميع أسلاك مستشعرات العملية باستخدام كابلات عالية الجودة، ملتفة الأزواج ومحمية، مثل Belden 8760. أنهِ توصيل الدروع النحاسية المجدولة حصريًا عند قضيب التأريض المخصص في حاوية التحكم باستخدام مشابك منخفضة الممانعة. أبقِ تمديدات الإشارات منخفضة الجهد هذه معزولة عن خطوط محركات التيار المتردد عالية الجهد وأسلاك خرج مغيرات التردد المتغير بمسافة لا تقل عن 200 مم للحد من التداخل الكهرومغناطيسي عالي التردد.

• عزوم براغي الأطراف ومحاذاة التوصيلات: عند إعداد كتلة الأطراف القابلة للإزالة من نوع JIS، انزع العازل بشكل نظيف واستخدم حلقات كبس معزولة في جميع أطراف الأسلاك. أحكم ربط براغي الأطراف وفق حدود العزم المحددة من المصنع. تؤدي التوصيلات المرتخية إلى مقاومة تماس متغيرة، ما يسبب انحرافات في القياس ويشوّه دقة التحويل البالغة 16 بت.

• التنميط الحراري للخزانة: ثبّت الوحدة عموديًا على اللوحة الأساسية القياسية لحامل AH500. ولضمان الحفاظ على دقة التيار عبر نطاق درجات الحرارة بالكامل، والتي تبلغ +/- 0.2%، حافظ على مسافة خلوص صارمة قدرها 50 مم أعلى مجموعة الحامل وأسفلها للسماح بالتبريد بالحمل الحراري دون عوائق. تأكد من أن المكونات المجاورة عالية الحرارة، مثل مقاومات الكبح أو مفاعلات الخط، لا ترفع درجة حرارة الجو المحلية داخل الحاوية عن الحد التشغيلي المقدر للوحدة.
