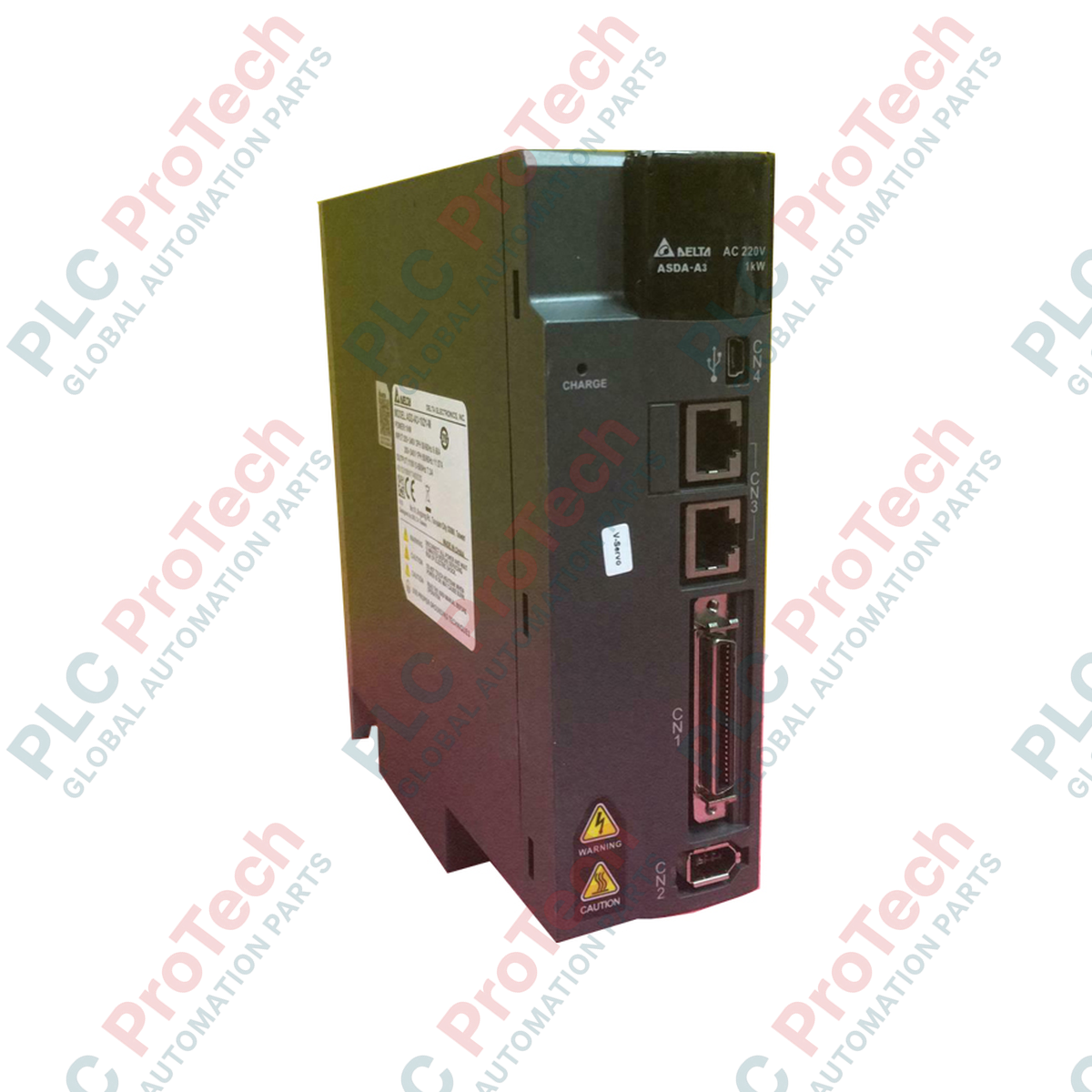

محرك سيرفو تيار متردد Delta ASD-A3-1521-L من سلسلة ASDA-A3

نظرة عامة على أداء نظام الحركة

يُعد  Delta ASD-A3-1521-L (ASD-A3-1521-L) محرك سيرفو تيار متردد ذكيًا عالي الأداء، صُمم لمنصة الأتمتة ASDA-A3 ذات النطاق الترددي العالي. ويُستخدم عالميًا في صناعات الحركة الدقيقة، مثل مراكز التشغيل باستخدام ماكينات CNC متعددة المحاور، وخطوط تجميع الإلكترونيات المؤتمتة، والروبوتات عالية السرعة للالتقاط والوضع، وآلات معالجة المنسوجات. ويتحكم هذا المحرك في المحركات المتزامنة ذات المغناطيس الدائم. ومن خلال تطبيق خوارزميات متقدمة لتضمين عرض النبضة بمتجهات الفضاء (SVPWM)، ودعم أنظمة تغذية راجعة فائقة الدقة بدقة 24 بت، يضمن المحرك تتبعًا مستقرًا للسرعة، ويقلل تموج عزم الدوران، ويحمي الوصلات الميكانيكية المعقدة من أخطاء تحديد الموضع عند السرعات العالية.

بنية التحكم وديناميكيات القدرة

يتميز محرك السيرفو متعدد الاستخدامات هذا بقدرة 1.5 kW ومرحلة إدخال طاقة مرنة مُهيأة للعمل على مصادر 220 VAC أحادية الطور أو ثلاثية الطور، ضمن نطاق مسموح من 200 إلى 230 VAC (-15% / +10%). عند التشغيل بحمل كامل ثلاثي الطور، يبلغ تيار الإدخال الاسمي 6.68 A، بينما تسحب التهيئة أحادية الطور 11.57 A لتوفير تيار خرج مستمر قدره 7.3 A. وتضم بنية الخرج مقاومة تجديدية مدمجة لامتصاص طاقة التباطؤ، كما توفر تيارًا لحظيًا أقصى يبلغ 24.75 A للتعامل مع ملفات التسارع السريع. وتُجرى معايرة النظام عبر أوضاع آلية أو يدوية، مدعومة باستراتيجية تنعيم متقدمة تستخدم مرشحات منخفضة التمرير ومرشحات P-curve قابلة للتهيئة.

مصفوفة الأداء الفني

التشخيص الصناعي والأسئلة الشائعة

كيف يمكن مسح عطل الجهد الزائد (ALE05) أثناء دورات التباطؤ المفاجئ؟

يشير العطل ALE05 إلى تجاوز جهد ناقل التيار المستمر الحد الأقصى الآمن بسبب الطاقة التجديدية المرتجعة من المحرك. تحقق أولًا من تعريف معلمات المقاومة التجديدية المدمجة بشكل صحيح ضمن معلمات تهيئة المحرك. وإذا تعذر على المقاومة المدمجة تبديد قصور الحمل بأمان، فأوقف تفعيل وصلة المقاومة الداخلية، ووصل مقاومة كبح صناعية خارجية ذات سعة أعلى بين الطرفين P وD.

هل يستطيع محرك ASD-A3-1521-L تشغيل محرك سيرفو بقدرة 1.5 kW عند تغذيته من مصدر 220 VAC أحادي الطور؟

نعم. صُمم المحرك hardware لقبول خط تغذية 220 VAC أحادي الطور. ولكن نظرًا إلى أن الإدخال أحادي الطور يزيد متطلبات التيار على كتل أطراف الإدخال إلى 11.57 A، فإن المظهر الحراري للمحرك يصبح أعلى. تأكد من أن نظام تبريد مروحة الخزانة يعمل بكفاءة، وفكر في خفض معدل دورة عمل عزم الدوران الأقصى للمحرك أثناء الانتقالات السريعة متعددة المحاور، لمنع حدوث حالات فصل حراري موضعية في مرحلة الإدخال.

ما المعلمات التي ينبغي ضبطها لتحقيق استقرار لمحور ميكانيكي يصدر رنينًا عالي التردد مسموعًا؟

انتقل إلى مجموعة معلمات المعايرة داخل أداة التهيئة ASDA-Soft من Delta، وابدأ وضع المعايرة التلقائية لحساب حدود التردد البنيوية. يضم ASD-A3-1521-L مرشحات إخماد متقدمة واستراتيجية مرشح منخفض التمرير قابلة للضبط. ويؤدي ضبط مرشحات الإخماد مباشرة على تردد الرنين إلى إزالة التذبذب الصوتي دون خفض سرعة استجابة حلقات تحديد الموضع الأساسية.

إرشادات التشغيل الميداني وتجهيز الخزانة

• الامتثال لتوصيلات خط الدائرة الرئيسية: قبل تزويد الوحدة بالطاقة، تأكد من توصيل خطوط مصدر التيار المتردد الواردة بالأطراف L1 وL2 وL3 (للتغذية ثلاثية الطور)، أو بالطرفين L1 وL2 (للتغذية أحادية الطور). لا توصل خطوط طاقة التيار المتردد الواردة أبدًا بالأطراف U وV وW، إذ إن تطبيق جهد الخط مباشرة على مرحلة عاكس خرج السيرفو سيؤدي فورًا إلى تدمير وحدات IGBT ذات الحالة الصلبة.

• تأريض الحماية عالي الكثافة: مرّر خط اتصال المشفر ذي 24 بت بعيدًا تمامًا عن كابل طاقة المحرك U وV وW. ويجب أن يستخدم خط المشفر كابلًا مزدوجًا ملتويًا محميًا عالي المرونة، مع تثبيت الضفيرة الخارجية مباشرة بلوحة التأريض المعدنية للمحرك. ويمنع هذا التخطيط عابرات التبديل عالية التردد الناتجة عن PWM من تشويه حزم بيانات التغذية الراجعة للموضع.

• الخلوصات الحرارية ومحاذاة الهواء القسري: ثبّت المحرك رأسيًا على لوحة فرعية معدنية مسطحة غير مطلية لتعظيم تبديد الحرارة بالتوصيل. حافظ على خلوص مفتوح لا يقل عن 50 mm أعلى هيكل المحرك وأسفله، و10 mm على الجانبين المتجاورين. افحص مروحة التبريد المدمجة بانتظام للتأكد من خلوها من الألياف المحمولة جوًا، ورذاذ الشحوم، أو الغبار المعدني الموصّل الذي قد يؤدي إلى تعطل المكونات الداخلية.
