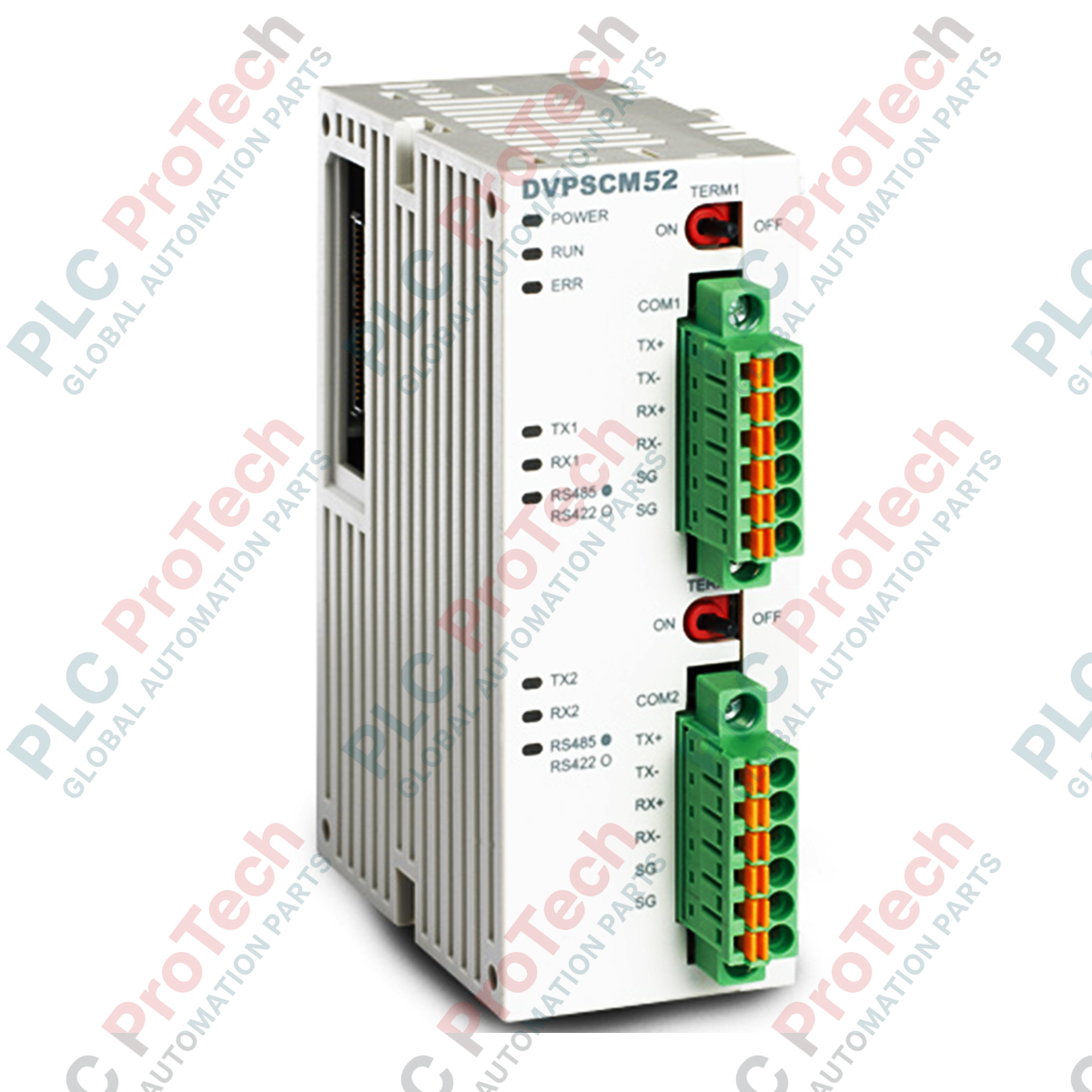

وحدة اتصال BACnet MS/TP عالية السرعة Delta DVPSCM52-SL من سلسلة DVP

تكامل الشبكة ووظائف البوابة

إن  Delta DVPSCM52-SL (DVPSCM52-SL) هو وحدة اتصالات عالية السرعة تُركَّب على الجانب الأيسر، ومصممة حصريًا لمنصة وحدات التحكم المنطقية القابلة للبرمجة (PLC) من سلسلة Delta DVP. صُممت هذه الوحدة لأتمتة المباني، وشبكات التدفئة والتهوية وتكييف الهواء (HVAC)، وشبكات مراقبة الطاقة، وإدارة البنية التحتية الذكية، وتوفر مرونة في استخدام بروتوكولين. إذ تعمل كعقدة تابعة BACnet MS/TP أو كبوابة MODBUS قياسية، مما يتيح لأنظمة التحكم من Delta التواصل مع برامج أنظمة إدارة المباني (BMS) التابعة لجهات خارجية، وحزم SCADA، ووحدات التحكم البيئية متعددة الموردين.

هندسة الواجهات ومقاومة التشويش

تستخدم وحدة الناقل عالية السرعة هذه، والمثبتة على الجانب الأيسر، أساليب نقل تفاضلية قوية عبر RS-485 وRS-422 لضمان مقاومة عالية للتشويش في أرضيات المصانع وداخل غرف المعدات الميكانيكية التجارية. ويتميز التصميم الفعلي بأطراف تمرير مزودة بقوابس زنبركية مقاومة للاهتزاز لتثبيت الأسلاك بأمان. ولتبسيط موازنة الخط ومنع انعكاسات الشبكة عبر مسارات الكابلات الطويلة، يشتمل الهيكل على مقاومة طرفية مدمجة بقيمة 120 أوم، يتم التحكم بها بواسطة مفتاح منزلق يسهل الوصول إليه. وتعالج شبكة المعالجة الداخلية معدلات نقل تتراوح من 1,200 بت/ثانية إلى 460,800 بت/ثانية، مع دعم ملفات بروتوكولات BACnet MS/TP Slave وMODBUS ASCII/RTU وUser-Defined (UD Link).

مصفوفة الأداء الفني

تكامل الأنظمة الصناعية والأسئلة الشائعة

كيف يتم تفعيل بروتوكول BACnet MS/TP Slave ضمن شبكة مختلطة العلامات التجارية لأتمتة المباني؟

تتم تهيئة الإعدادات من دون الحاجة إلى برامج تشغيل خاصة مملوكة. صِل الوحدة DVPSCM52-SL بالجانب الأيسر من الوحدة الرئيسية DVP-PLC، ثم افتح أداة تهيئة الشبكة DCISoft من Delta واضبط وضع الواجهة على BACnet MS/TP Slave. حدّد معرّف الجهاز (Device ID) وعنوان المحطة (Station Address) وسرعة النقل المطابقة (مثل 38,400 أو 76,800 بت/ثانية)، للسماح لوحدة تحكم BMS الرئيسية من علامة تجارية أخرى باكتشاف سجلات الإدخال/الإخراج (I/O) الخاصة بالوحدة وتعيينها.

ما الغرض من خيار بروتوكول UD Link في بطاقة الاتصالات هذه؟

يتيح وضع UD Link (User-Defined Link) للمهندسين كتابة حزم بيانات تسلسلية مخصصة داخل برنامج Delta PLC. وتمكّن هذه الميزة الوحدة من التواصل مع أجهزة القياس التسلسلية الميدانية غير القياسية، أو ماسحات الباركود القديمة، أو الموازين المخبرية المخصصة، أو وحدات التحكم بدرجة الحرارة المحددة التي تستخدم سلاسل رسائل ASCII أو سداسية عشرية فريدة بدلًا من تنسيقات MODBUS أو BACnet القياسية.

متى ينبغي نقل مفتاح المقاومة الطرفية المدمجة بقيمة 120 أوم إلى الوضع ON؟

ينبغي ضبط مفتاح مقاومة 120 أوم على الوضع ON فقط إذا كانت الوحدة DVPSCM52-SL موجودة فعليًا في بداية مقطع شبكة التوصيل التسلسلي المتتابع RS-485/RS-422 أو في نهايته المطلقة. ويؤدي ترك مقاومة الإنهاء في وضع الإيقاف عند العقد الطرفية إلى انعكاسات لحزم البيانات على الخط، مما قد يسبب أخطاء CRC متقطعة، وانتهاء مهلات، وانقطاعات في الاتصال.

إرشادات التشغيل الميداني والتوصيل

• المحاذاة الميكانيكية للناقل الجانبي الأيسر: هذه الوحدة هي وحدة توسعة جانبية يسرى، ويجب تثبيتها مباشرة بناقل الواجهة الأيسر لوحدة PLC متوافقة من سلسلة DVP. أوقف تشغيل طاقة النظام بالكامل قبل تثبيت الوحدة على سكة DIN وتحريك موصلات الناقل الداخلية لتتصل معًا. لا تضغط الوحدات بالقوة؛ وتأكد من محاذاة الدبابيس المتوازية بشكل صحيح لتجنب ثني واجهة توصيل اللوحة الخلفية.

• تثبيت الأسلاك في الأطراف الزنبركية المقاومة للاهتزاز: عند توصيل خطوط البيانات التسلسلية، اكشف عازل السلك بطول يقارب 8 مم. استخدم أداة صغيرة ذات شفرة مسطحة للضغط على آلية تحرير القابس الزنبركي، ثم أدخل الموصل النحاسي العاري بالكامل في فتحة طرف التمرير، وحرر أداة الشد. اسحب السلك برفق للتحقق من أن المشبك الزنبركي ثبّت الموصل، مما يحمي من الدوائر المفتوحة الناتجة عن الاهتزاز.

• تدريع RS-485 وفصل التأريض: استخدم دائمًا كابل اتصالات صناعيًا عالي الجودة، مجدول الأزواج ومُدرعًا (مثل Belden 9841)، في جميع تكوينات RS-485. صِل ضفيرة التدريع الخاصة بالكابل بنقطة تأريض وظيفية نظيفة ومعزولة عند أحد طرفي مسار الشبكة فقط. لا تمدد خطوط البيانات هذه بشكل موازٍ لأسلاك محركات التيار المتردد ثلاثية الطور أو خطوط محركات التردد المتغير (VFD) داخل الحاوية، للحفاظ على مقاومة عالية للتشويش.
