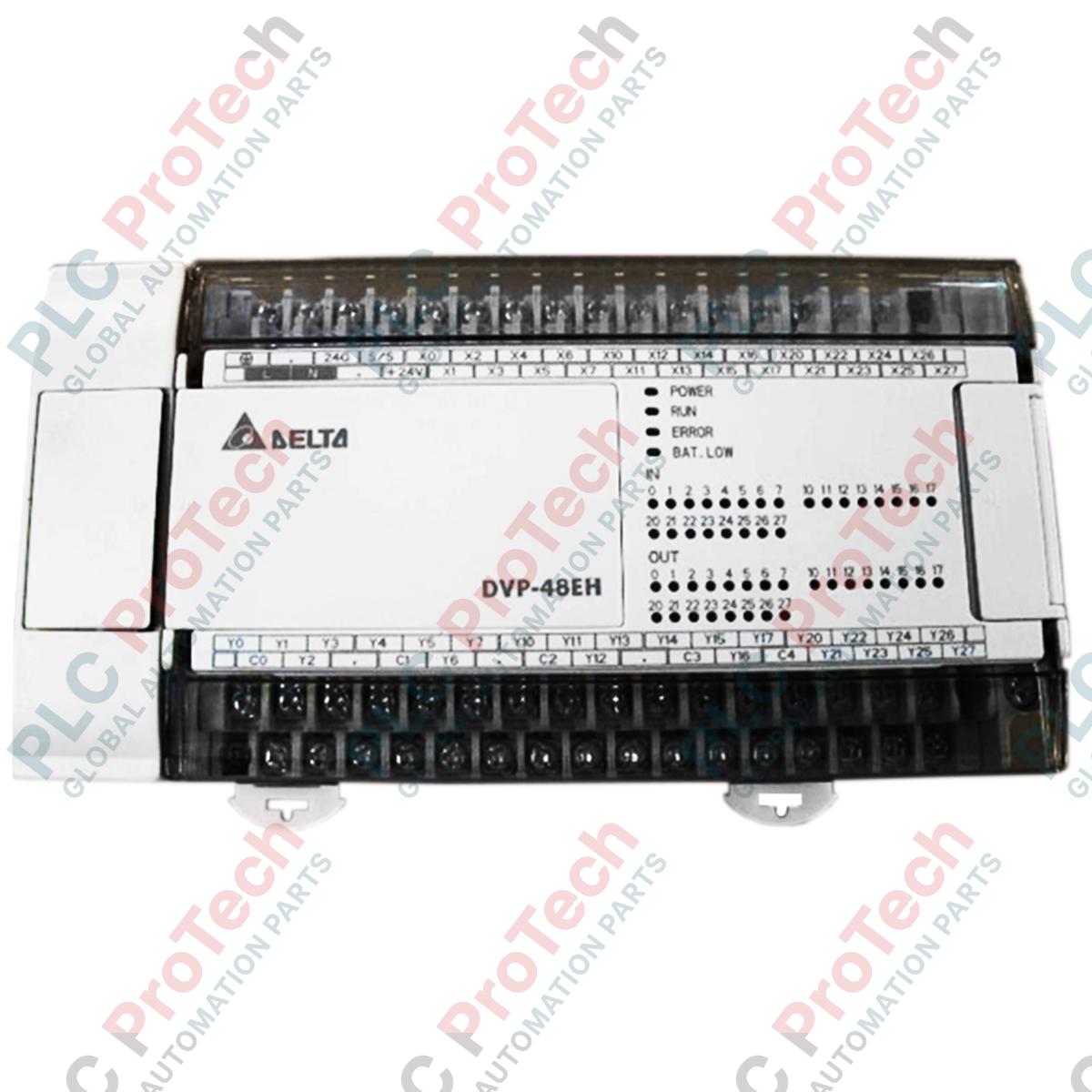

دلتا DVP48EH00T3 وحدة تحكم منطقية قابلة للبرمجة عالية الأداء سلسلة EH3

نظرة عامة على المنتج

تُعد  DVP48EH00T3 (DVP48EH00T3) وحدة معالجة رئيسية عالية الأداء لوحدة التحكم المنطقي القابلة للبرمجة (PLC) تنتمي إلى سلسلة DVP-EH الرائدة من دلتا. تتميز بتكوين تخطيط 48 نقطة كثيف، وتعمل بالطاقة AC، ومزودة بمخارج ترانزستور سريعة مخصصة للتحديد عالي السرعة وتتبع الحركة الدقيقة.

مصممة للبنية التحتية المعقدة للأتمتة الصناعية مثل خلايا اللحام متعددة المحاور، وآلات النسيج عالية السرعة، ومصانع التعبئة الآلية، وأنظمة القص الطائر الدقيقة، تتميز الوحدة بمعالجة ثنائية النواة. من خلال فصل تنفيذ منطق السلم الأساسي عن حسابات التحكم في الحركة المعقدة، تحقق وحدة المعالجة المركزية تشغيلًا مستقرًا، مما يلغي تأخيرات التنفيذ ويمنع التوقفات الدقيقة غير المتوقعة للحفاظ على استمرارية تشغيل المصنع.

الهيكل الفني وتكوين النظام

تم تعيين DVP48EH00T3 كوحدة رئيسية ذات إدخال AC من نوع H-Type، مصممة للعمل بشكل موثوق على خطوط الطاقة الصناعية AC القياسية مع توفير حماية محسنة للأجهزة ضد انقطاعات الخط العابرة وضوضاء الارتفاع المفاجئ. يتم تقسيم تخطيط 48 نقطة فيزيائية إلى قنوات إدخال رقمية عالية الكثافة وقنوات خرج ترانزستور سريعة الاستجابة.

تدمج منصة الأجهزة الأساسية عدادات عالية السرعة وسجلات خرج نبضي متخصصة قادرة على تشغيل مضخمات محركات سيرفو أو محركات خطوة مباشرة دون الحاجة إلى وحدات اتصال مساعدة. تتميز بواجهات اتصال RS232 و RS485 قياسية تعمل ببروتوكول Modbus الصناعي، وتندمج الوحدة الأساسية في شبكات SCADA الحالية ومجموعات HMI دون الحاجة إلى أجهزة محول شبكة مستقلة.

المواصفات الفنية

الأسئلة الشائعة عن المنتج

هل يمكن لهذا الـ PLC ذو مخرج الترانزستور تشغيل صمامات الملف الكهرومغناطيسي ذات الجهد العالي AC مباشرة؟

لا. مخارج الترانزستور مصممة حصريًا لإشارات التيار المستمر منخفضة الجهد (عادة من 5 إلى 30 فولت تيار مستمر) ومهندسة للتبديل عالي التردد أو توليد نبضات عالية السرعة. توصيل حمل حثي تيار متردد مباشرة إلى نقطة الترانزستور سيسبب انهيارًا حراريًا للمكون الداخلي. للأحمال ذات التيار المتردد عالي الجهد، قم بتوجيه خرج الترانزستور لتشغيل مرحل واجهة وسيط أو أوبتوكلابر.

ما هي الميزة الوظيفية لتصنيف إدخال التيار المتردد "H-Type" في سلسلة EH3؟

تصنيف النوع H يشير إلى وحدة تزويد طاقة داخلية مطورة ذات وضع تبديل ثقيل. توفر هذه البنية مقاومة فائقة للضوضاء ضد التداخل الكهرومغناطيسي عالي التردد (EMI) على شبكة الطاقة بالمصنع وتمنح وقت احتفاظ أطول أثناء انخفاضات الجهد المؤقتة أو انقطاعات الخط، مما يمنع إعادة ضبط وحدة المعالجة المركزية غير الضرورية.

هل يدعم DVP48EH00T3 حسابات تغذية راجعة لمشفر الحلقة المغلقة؟

نعم. وحدة المعالجة المركزية EH3 تحتوي على عدادات عالية السرعة مدفوعة بالأجهزة يمكنها معالجة إشارات الطور التفاضلية الخام A/B القادمة من مشفرات الدوران. تعمل هذه العدادات بشكل مستقل عن زمن مسح السلم الدوري، مما يوفر حسابات دقيقة لحلقة التمركز لتطبيقات القطع أو الفرز عالية السرعة.

إرشادات هندسة الموقع وتركيب الحاوية

• العزل الحراري وتدفق الهواء: ثبت الـ PLC أفقيًا على سكة DIN قياسية بعرض 35 مم متوافقة مع EN 60715. حافظ على مساحة مفتوحة لا تقل عن 50 مم فوق وتحت الهيكل و20 مم على الجانبين. تجنب تركيب الـ PLC مباشرة فوق معدات تولد حرارة مثل محركات التردد المتغير (VFDs) أو كتل المحولات الكبيرة للحفاظ على التبريد السلبي للهواء عبر فتحات التهوية في الغلاف.

• توزيع الطاقة وقمع الارتفاعات المفاجئة: قم بتوصيل خطوط التيار المتردد الواردة بدقة إلى أطراف L و N المخصصة. وصل سلك التأريض الميداني إلى الطرف المخصص PE باستخدام حزام تأريض منخفض المقاومة مربوط مباشرة إلى قضيب التأريض الرئيسي للوحة. تأكد من أن خرج طاقة المستشعر 24 فولت تيار مستمر محمّل ضمن حدود التيار المحددة من المصنع لتجنب تفعيل دوائر الحماية الداخلية من الدائرة القصيرة.

• توصيل الترانزستور وترشيح الضوضاء: عند توصيل الأحمال الحثية ذات التيار المستمر (مثل ملفات مرحلات 24 فولت تيار مستمر أو صمامات القابض) بمخارج الترانزستور NPN، يجب دائمًا تركيب دايود حر (مثل 1N4007) بالتوازي مع ملف الحمل، ويُوضع بالقرب من الحمل قدر الإمكان. هذا التكوين يحد من ارتفاعات الجهد الحثي الناتجة عند إيقاف تشغيل القناة، مما يحمي مخرج الترانزستور في PLC من التدهور التدريجي.
