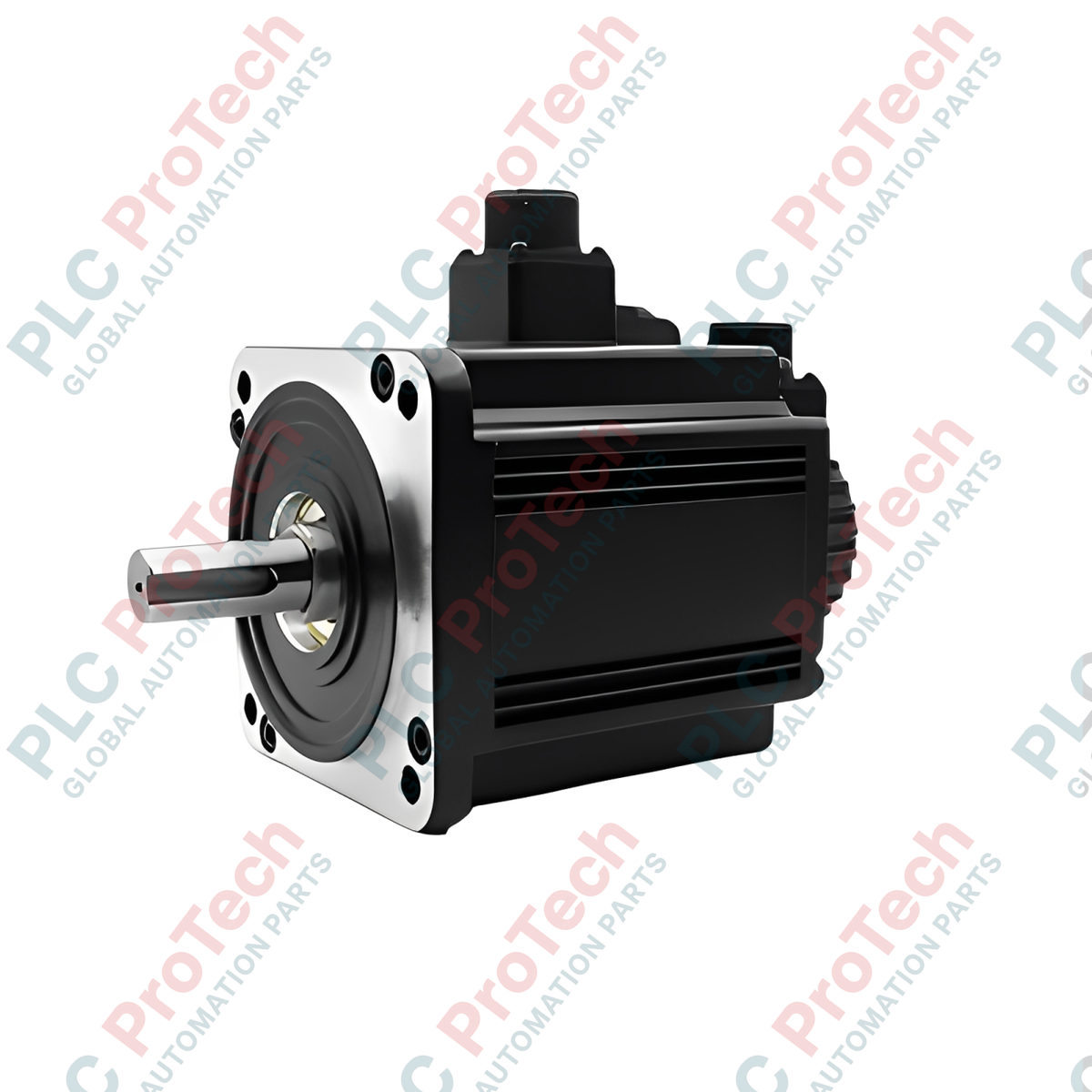

محرك سيرفو DELTA ECM-B3M-E21320RS1 متوسط العطالة من سلسلة B3

نظرة عامة على المنتج

The ECM-B3M-E21320RS1 (ECMB3ME21320RS1) هو محرك سيرفو صناعي عالي الأداء يعمل بالتيار المتردد وينتمي إلى سلسلة B3 المتقدمة من Delta. يوفر محرك التبديل الإلكتروني (ECM) هذا قدرة خرج مقدّرة تبلغ 2 كيلوواط، ويعمل بسرعة اسمية قدرها 2000 دورة/دقيقة على مصدر كهربائي بجهد 220 فولت.

مصمم للتحكم الدقيق في الحركة ضمن أنظمة الأتمتة الشاقة، بما في ذلك مراكز تشغيل CNC متعددة المحاور، وخطوط التغليف الآلية، وأنظمة مناولة المواد عالية السرعة، وآلات القولبة بالحقن؛ إذ توفر التهيئة ذات القصور الذاتي المتوسط الثبات الميكانيكي اللازم للموازنة بين متطلبات العزم العالي والاستجابة الديناميكية السلسة. وبفضل تزويده بمشفّر بصري عالي الدقة من نوع 24 بت، يوفر المحرك تغذية راجعة دقيقة للغاية إلى مشغل السيرفو، مما يقلل من تذبذب الموضع ويحد من تأخيرات الدورات، لتجنب توقف الإنتاج المكلف.

تفصيل لاحقة رقم الجزء

يمثل التعيين الأبجدي الرقمي ECM-B3M-E21320RS1 معلمات تهيئة مصنع محددة مصممة للمزامنة الصناعية:

• ECM: محرك بتبديل إلكتروني (تصميم سيرفو تيار متردد عديم الفُرش).

• B3: معرّف سلسلة المنتج (منصة B3 عالية الأداء من الجيل الثالث).

• M: تصنيف دوّار ذي قصور ذاتي متوسط، يوفر ثباتًا ميكانيكيًا عاليًا مع خصائص حمل متغيرة.

• E: ملف الجهد المقدّر وسرعة التشغيل المحدد للعمل عند 220 فولت تيار متردد وبسرعة 2000 دورة/دقيقة.

• 2: مشفّر بصري تزايدي بدقة 24 بت، يوفر دقة تبلغ 16,777,216 نبضة لكل دورة لتحقيق دقة متقدمة في تحديد الموضع.

• 13: مقاس إطار المحرك المطابق لتهيئة شفة مربعة قياسية بمقاس 130 مم.

• 20: سعة قدرة الخرج المقدّرة، التي تشير إلى قدرة مستمرة تبلغ 2.0 كيلوواط (2000 واط).

• R: نوع العمود وتهيئة الإحكام؛ يتميز بمجرى مفتاح مع فتحات براغي ثابتة، ومصمم بدون فرامل ميكانيكية داخلية، ويشتمل على مانع تسرب زيتي صناعي مدمج.

• S: قطر العمود وواجهة التوصيلات الكهربائية موحّدان وفق مواصفات الإنتاج العادية.

• 1: رمز خاص يحدد الوحدة كمنتج إنتاج كمي قياسي مدرج في الكتالوج.

المواصفات الفنية

الأسئلة الشائعة حول المنتج

ما التطبيقات الميدانية المحددة التي تستفيد أكثر من اختيار محرك متوسط القصور الذاتي مثل ECM-B3M بدلًا من إصدار منخفض القصور الذاتي؟

تُختار المحركات متوسطة القصور الذاتي للأنظمة التي تتعرض لقوى حمل متقلبة أو لاختلافات كبيرة في الكتلة الهيكلية، مثل الجسور المتحركة ومحركات اللولب الكروي والناقلات العاملة بالحزام. تتسارع المحركات منخفضة القصور الذاتي بسرعة أكبر، لكنها شديدة الحساسية لتغيرات الحمل، مما قد يؤدي إلى رنين هيكلي وعدم استقرار الضبط في الآلات شديدة التحمل.

كيف يحسّن المشفّر البصري التزايدي ذو 24-bit أسطح التشغيل الآلي؟

يقسم المشفّر ذو 24-bit دورة عمود واحدة بزاوية 360-degree إلى أكثر من 16.7 مليون نقطة مميزة. وتتيح دقة التغذية الراجعة العالية هذه لمحرك السيرفو Delta المقابل إجراء تعديلات مجهرية على العزم، مما يخفف تموجات السرعة ويحقق تتبعًا دقيقًا للسطح عند تغير أحمال القطع أو التشكيل.

هل يمكن تركيب هذا المحرك مقلوبًا أو رأسيًا دون تسرّب مواد التشحيم؟

نعم. يتضمن تكوين "R" مانع تسرب زيتيًا صناعيًا متخصصًا بملامسة مستمرة حول عمود الخرج. يتيح هذا التكوين تركيب المحرك بزوايا مختلفة - بما في ذلك الوضع الرأسي أو العمود إلى الأعلى أو العمود إلى الأسفل - مع منع تسرب الزيت أو سائل التبريد من علب التروس المجاورة أو مناطق التشغيل الرطب.

معايير التركيب الهندسي ومحاذاة العمود

• تفاوتات الاقتران والتراكز: عند توصيل عمود محرك السيرفو مقاس 130 mm بعلبة تروس أو لولب كروي، استخدم قارنة مرنة عالية الجودة. تأكد من بقاء انحراف المحاذاة الشعاعية ضمن 0.03 mm، ومن ألا يزيد عدم المحاذاة الزاوي عن 1 degree. أحكم ربط مسامير قفل مجرى المفتاح بعزم الشركة المصنّعة المحدد. يُحظر منعًا باتًا الطرق الميكانيكي المباشر على العمود أثناء التجميع، إذ قد يؤدي الصدم الميكانيكي إلى تحطيم القرص الزجاجي الداخلي للمشفّر البصري ذي 24-bit.

• الحماية الحرارية والخلوص الهوائي: ثبّت المحرك على إطار تثبيت معدني يعمل كمشتت حراري أساسي. تأكد من بقاء درجات الحرارة المحيطة مباشرةً بموصلات الأسلاك المصنوعة من البولي كربونات ضمن الحدود القياسية. اترك خلوصًا هوائيًا غير معاق لا يقل عن 50 mm حول محيط هيكل المحرك لتسهيل التبريد بالحمل الطبيعي عبر زعانف العضو الثابت.

• تخفيف إجهاد كابلات الطاقة والتغذية الراجعة: وجّه خطوط الطاقة عالية الجهد بعيدًا عن كابلات التغذية الراجعة للمشفّر منخفضة الجهد، مع ترك فجوة خلوص لا تقل عن 10 cm للحد من التداخل الكهرومغناطيسي. وفّر حلقات متصلة لتخفيف الإجهاد الميكانيكي على كلا الكابلين، ملاصقةً مباشرةً لموصلات المحرك. يضمن هذا الترتيب ألا تنقل حركات الآلة متعددة المحاور عالية السرعة قوى الشد الميكانيكية مباشرةً إلى أطراف التوصيل.
