الشركة المصنعة: Delta Electronics
رقم المنتج: VFD33AMS23ANSAA
Country of origin:الولايات المتحدة
نوع المنتج: محركات التردد المتغير
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 3970ج
Dimensions: 130 مم × 185 مم × 250 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

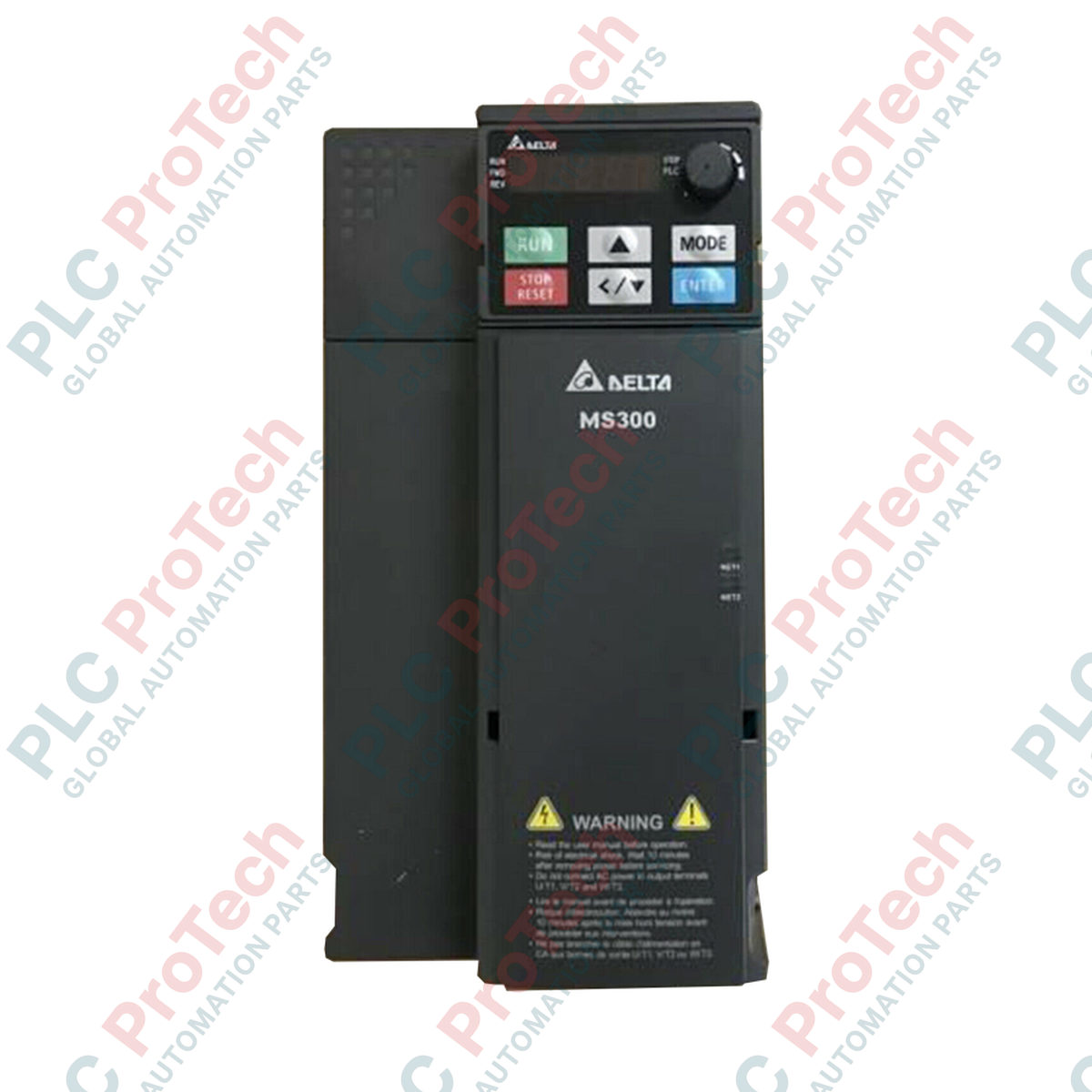

صُمم محرك التردد المتغير Delta Electronics VFD33AMS23ANSAA للتحكم الديناميكي بالسرعة في البيئات محدودة المساحة، ويوفر تحكمًا موثوقًا بالمتجهات دون حلقة تغذية راجعة لكل من المحركات الحثية ومحركات المغناطيس الدائم. يتميز هذا المحرك المدمج القياسي بقدرة 7.5 kW (10 HP) بتصميم مزدوج التصنيف، ما يتيح للمهندسين تهيئته للتشغيل العادي (ND) أو الشاق (HD) وفقًا لديناميكيات الحمل المباشر. وبفضل وظيفة إيقاف عزم الدوران الآمن (STO) المدمجة، يتكامل المحرك بسلاسة مع شبكات سلامة الآلات، دون الحاجة إلى موصلات أمان خارجية زائدة. تعمل الوحدة بمدخل ثلاثي الطور من 200V إلى 240VAC، ولا تتضمن مرشح EMC داخليًا، ما يجعلها مثالية لشبكات الطاقة القياسية والتطبيقات التي تُدار فيها تصفية الخطوط الخارجية بشكل منفصل.
| المعلمة | القيمة |
|---|---|
| الشركة المصنّعة | Delta Electronics |
| مرجع الطراز | VFD33AMS23ANSAA |
| نوع السلسلة | MS300 (محرك مدمج قياسي) |
| قدرة الخرج الاسمية | 7.5 kW (10 HP) |
| جهد الإدخال / الطور | تيار متردد ثلاثي الطور من 200V إلى 240VAC (-15% إلى +10%) |
| نطاق تردد الإدخال | 50 / 60 Hz |
| تيار الخرج المقنن (ND) | 36.0 A |
| تيار الخرج المقنن (HD) | 33.0 A |
| ترشيح EMC | لا يوجد مرشح داخلي (لا توجد وظيفة) |
| السلامة المدمجة | إيقاف عزم الدوران الآمن (STO) SIL2 / PLd |
| نطاق تردد الحامل | من 2 إلى 15 kHz (الافتراضي: 4 kHz) |
| درجة حماية الهيكل | IP20 / نوع مفتوح |
| الأبعاد المادية | 130 mm x 185 mm x 250 mm |
| الوزن الصافي للوحدة | 3.97 kg |
| وزن الشحن (محسوب) | 5.00 kg |
| تعيين الطرف | الوظيفة |
|---|---|
| R/L1, S/L2, T/L3 | مدخل توصيل مصدر الطاقة الرئيسي للتيار المتردد ثلاثي الطور |
| U/T1, V/T2, W/T3 | توصيل خرج متغير بمحرك حثي أو محرك مغناطيس دائم ثلاثي الطور |
| +1, +2 / B1 | نقطة توصيل مفاعل التيار المستمر (أزل وصلة المصنع قبل التركيب) |
| +2 / B1, B2 | أطراف توصيل مقاومة الكبح الديناميكي الخارجية |
| S1, S2, +24V, SC | مدخلات أمان ثنائية القناة لوظيفة إيقاف عزم الدوران الآمن (STO) ومرجع مشترك |
ينتمي VFD33AMS23ANSAA إلى سلسلة MS300 عالية الكفاءة من Delta. عند استبدال محرك قديم من سلسلتي VFD-M أو VFD-E بهذه الوحدة، يُرجى ملاحظة أن تعيين المعلمات يختلف تمامًا. يجب إعادة إدخال معلمات التشغيل الأساسية يدويًا، مثل أوقات التسارع ونسب V/f ومدخلات السرعة متعددة الخطوات. عند استبدال هذه الوحدة غير المزودة بمرشح (ANSAA) بطراز مزود بمرشح (AFSAA)، يجب التأكد من أن عمق الخزانة كافٍ لاستيعاب اختلافات الشكل المادي، والتحقق من أن ترتيب تأريض النظام يتعامل مع تيارات التسرب المتزايدة المرتبطة بمرشحات EMC الداخلية.
صُمم محرك التردد المتغير للتعامل مع حمل زائد للتيار بنسبة 150% لمدة تصل إلى 60 ثانية أثناء التشغيل الشاق. إذا كانت عمليتك الميكانيكية تتطلب ذروات تسارع دورية متكررة، فراقب درجات حرارة المشتت الحراري عبر تشخيصات المعلمات لتجنب الفصل الحراري. يمكن تركيب الوحدات جنبًا إلى جنب لتقليل المساحة التي تشغلها لوحة التثبيت؛ لكن إذا ثُبّتت الوحدات متجاورة من دون فواصل، فيجب إزالة الملصقات الواقية العلوية، وينخفض الحد الأقصى الآمن لدرجة حرارة التشغيل إلى 40 degC لتجنب تلف النقاط الساخنة الموضعية.
قبل تشغيل المحرك، أجرِ ضبطًا تلقائيًا كاملًا أثناء الدوران أو في حالة السكون، بتعيين المعلمة 05-00 إلى 1 أو 2 (بحسب حالة توصيل الحمل). يحسب ذلك مقاومة ملفات المحرك ومحاثتها الداخلية، وهو أمر أساسي للتحكم المتجهي الدقيق دون مستشعر. مرّر دائمًا إشارات الأوامر التناظرية منخفضة الجهد (0-10V / 4-20mA) وحلقات السلامة STO عبر كابلات مجدولة مزدوجة ومحمية، وأبعد مسارها 15 سم على الأقل عن خطوط الطاقة والمحرك للحد من التشويش الكهربائي عالي التردد.
اعزل جميع خطوط طاقة الدخل وافصلها وأمّنها قبل محاولة تمديد الأسلاك إلى الأطراف. تحتفظ مكثفات ناقل التيار المستمر بجهود خطرة (>36 VDC) لفترة طويلة بعد فصل طاقة التيار المتردد الرئيسية. انتظر 10 دقائق على الأقل بعد فصل الطاقة، واستخدم مقياسًا رقميًا متعددًا لقياس الجهد والتحقق من انعدامه بين الطرف الموجب (+1/+2) والناقل السالب قبل البدء بالعمل الفعلي.
ثبّت محرك التردد المتغير عموديًا على لوحة تثبيت مسطحة وغير قابلة للاشتعال، مع ترك خلوص لا يقل عن 50 مم أعلى الهيكل وأسفله لضمان تدفق هواء التبريد دون عوائق.
صِل موصل التأريض الرئيسي بإحكام بطرف التأريض الوقائي المخصص (PE) في محرك التردد المتغير. لا توصل أطراف التأريض على التوالي بين عدة محركات تردد متغير.
صِل خطوط دخل التيار المتردد ثلاثي الطور إلى R/L1 وS/L2 وT/L3، وصِل خطوط خرج المحرك إلى U/T1 وV/T2 وW/T3، مستخدمًا مواصفات عزم الربط المحددة لمنع ارتفاع حرارة الأطراف.
