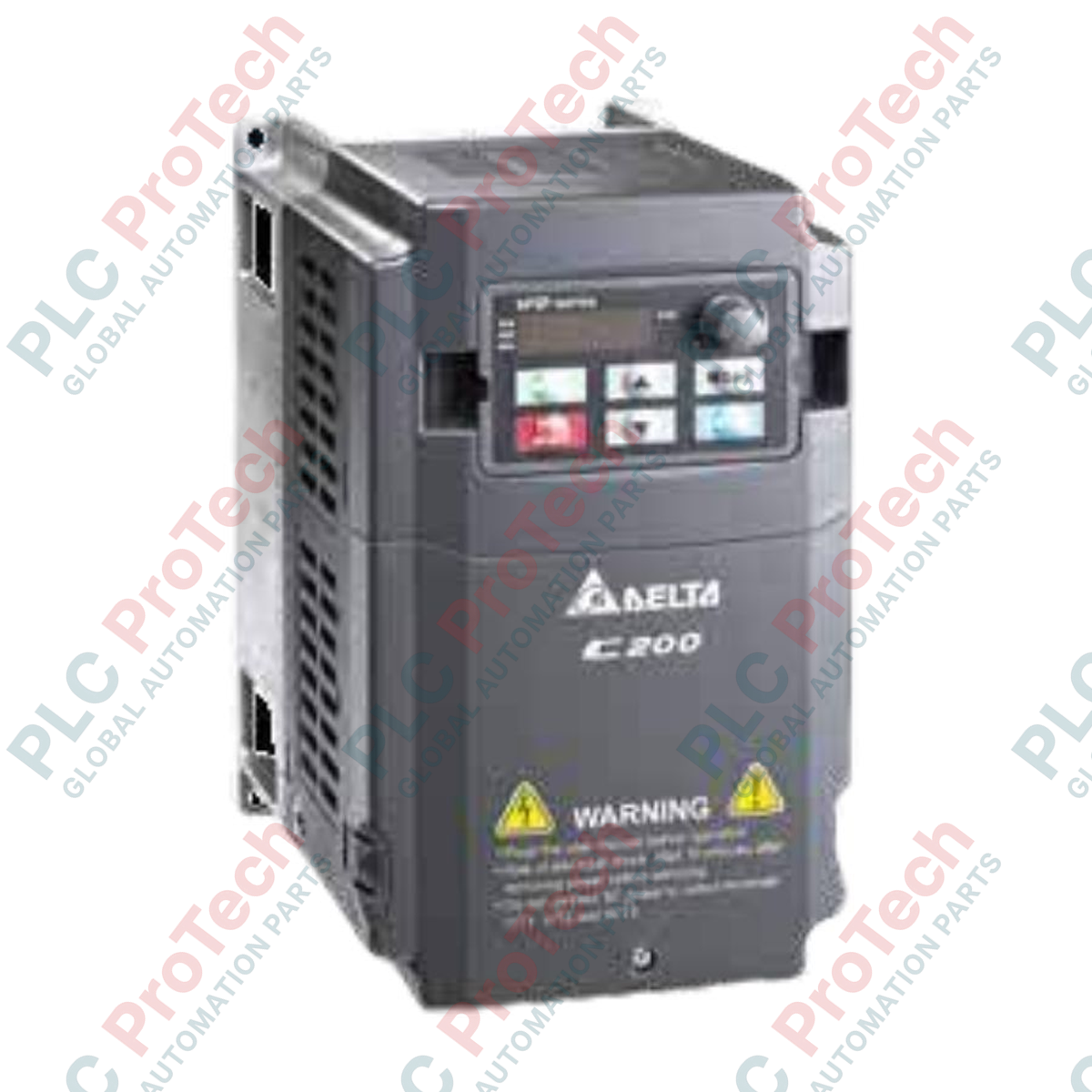

دلتا VFD037CB23A-20 محرك تحكم متجه اقتصادي سلسلة C200

نظرة عامة على النظام الصناعي

يُعد Delta VFD037CB23A-20 (VFD037CB23A-20) محرك تردد متغير ذكي وفعال من حيث التكلفة، تم تصميمه ضمن عائلة التحكم الذكي المتجه Delta C200. يُستخدم عالميًا في عمليات الأتمتة التجارية والصناعية اللامركزية—مثل آلات التعبئة الثقيلة، ولفافات النسيج عالية السرعة، وآلات النجارة، وتكوينات الناقل متعددة المناطق—حيث ينظم هذا المحرك محركات الحث ثلاثية الطور. من خلال دمج خوارزميات متجهة عالية الأداء في إطار مدمج قابل للتثبيت على الحائط، يضمن المحرك تنظيم سرعة مستقر، ويقلل من تكاليف التشغيل، ويحمي مكونات النقل الحساسة من صدمات عزم الدوران المفاجئة عند بدء التشغيل.

هيكل الطاقة وديناميكيات التحكم المتجه

يعمل هذا المحول الترددي المثبت على الحائط على مصدر طاقة ثلاثي الطور بجهد 230 فولت، ويسحب تيار إدخال اسمي يبلغ 20 أمبير لتوفير قدرة محرك مناسبة تبلغ 3.7 كيلوواط (5 حصان). يتميز بأربعة طرق تحكم قابلة للاختيار برمجيًا: التحكم القياسي V/F، والتحكم المتجه بدون حساس (SVC)، والتحكم V/F مع تغذية راجعة من المشفر (VF+PG)، والتحكم الموجه بالمجال مع تغذية راجعة من المشفر (FOC+PG). صُمم مع عتبات تشغيل مزدوجة التصنيف، حيث يحقق المحرك تردد إخراج أقصى يصل إلى 600.00 هرتز تحت معايير الحمل العادي، أو حتى 300.00 هرتز تحت معايير الحمل الثقيل، مدعومًا بحد أقصى لعزم الدوران يصل إلى 200% من تيار العزم.

مصفوفة الأداء الفني

التشخيص الصناعي والأسئلة الشائعة

كيف تحدد ما إذا كان يجب تكوين محرك C200 لوضع SVC مقابل وضع FOC+PG؟

يجب اختيار التحكم المتجه بدون حساس (SVC) للتطبيقات عالية الأداء القياسية حيث لا يمكن تركيب مشفر فعليًا على عمود المحرك، لأنه يحسب موقع الدوار رياضيًا باستخدام نماذج كهربائية داخلية. يجب تنفيذ التحكم الموجه بالمجال مع تغذية راجعة من بطاقة المشفر (FOC+PG) للعمليات المتقدمة التي تتطلب تنظيم سرعة دقيق بالقرب من سرعة صفر RPM، أو تثبيت موقع مطلق، أو استجابة ديناميكية عالية لعزم الدوران.

ما الإجراء الذي يجب اتخاذه إذا تعطل المحرك بسبب خطأ زيادة التيار (OC) أثناء مراحل بدء التشغيل المفاجئة؟

يشير تعطل OC الفوري أثناء التهيئة إلى أن تيار الإخراج تجاوز الحد الآمن. أولاً، تحقق من أن بيانات لوحة اسم المحرك النشطة تطابق البيانات داخل بنك معلمات المحرك. بعد ذلك، افحص الخط الميكانيكي بحثًا عن أي تعثر أو انسداد، وقم بتقييم معلمة حد العزم؛ يمكن لـ VFD037CB23A-20 التعامل مع تيار عزم يصل إلى 200%، لذا فإن زيادة وقت التسارع أو تعديل انحراف منحنى V/F غالبًا ما يثبت دورات بدء التشغيل ذات العزم العالي.

هل يحتاج هذا المحرك إلى وحدة مروحة تبريد خارجية للوحات التحكم المغلقة؟

يتميز المحرك بهيكل مدمج للمشتت الحراري مصمم لتبديد الحرارة الناتجة عن مرحلة الطاقة بقوة 3.7 كيلوواط. ومع ذلك، نظرًا لأنه يحمل تصنيف IP20 من النوع المفتوح، يجب تركيبه داخل حاوية كهربائية مهواة. تأكد من أن الهواء المتدفق عبر الخزانة خالٍ من الغبار المعدني الموصل ورذاذ الرطوبة لحماية أطراف الطاقة المكشوفة.

إرشادات التشغيل الميداني والتوصيل الكهربائي

• وصلات سكة الجهد الرئيسية: قم بتوصيل خطوط الطاقة الثلاثية الطور 230 فولت القادمة من المرفق فقط على الأطراف R/L1 وS/L2 وT/L3. وصل كابلات الإخراج المتجهة مباشرة إلى أطراف محرك الحث على U/T1 وV/T2 وW/T3. لا تقم أبدًا بتوصيل طاقة المرفق الخام على الأطراف U أو V أو W، لأن تطبيق جهد الخط مباشرة على كتلة تبديل العاكس سيدمر على الفور الترانزستورات الداخلية ذات الحالة الصلبة.

• فصل مشفر (بطاقة PG): عند استخدام أوضاع التحكم VF+PG أو FOC+PG، قم بتمرير كابل إشارة تغذية المشفر عبر مسارات أسلاك منفصلة بعيدًا عن خطوط المحرك عالية الجهد. يجب أن يستخدم كابل المشفر أزواج ملتوية معزولة مع تأريض الغلاف الخارجي في نقطة واحدة بالقرب من تأريض هيكل المحرك. يمنع هذا الفصل انتقالات تبديل PWM من التداخل مع سجل التغذية الراجعة والتسبب في أخطاء تتبع السرعة.

• تخطيط التثبيت داخل الحاوية والتباعد: قم بتركيب الإطار المثبت على الحائط عموديًا على لوحة فرعية معدنية مسطحة غير مطلية لتعظيم خصائص التأريض التوصيلي. حافظ على حد مفتوح لا يقل عن 50 مم على كلا الجانبين وتباعد عمودي لا يقل عن 120 مم فوق وتحت هيكل المحرك. افحص الوحدة بانتظام لضمان بقاء زعانف التبريد خالية من الألياف المحمولة جوًا أو الشحوم التي قد تقلل من كفاءة التبريد.
